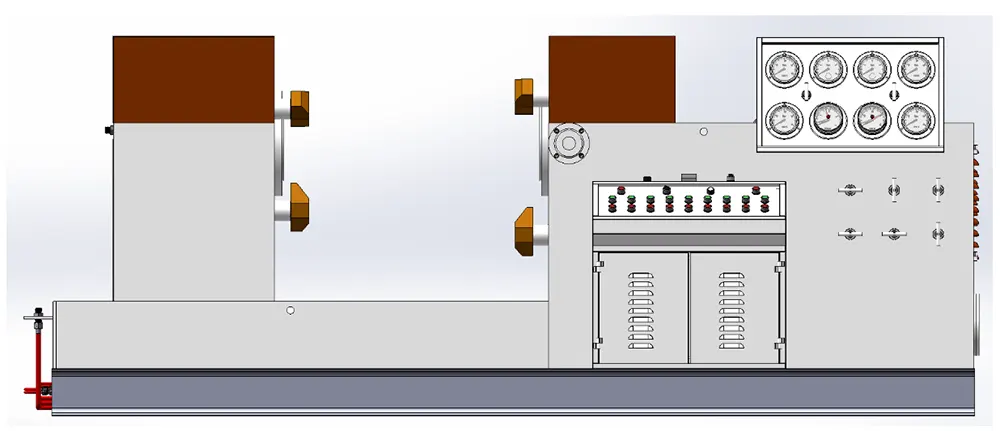

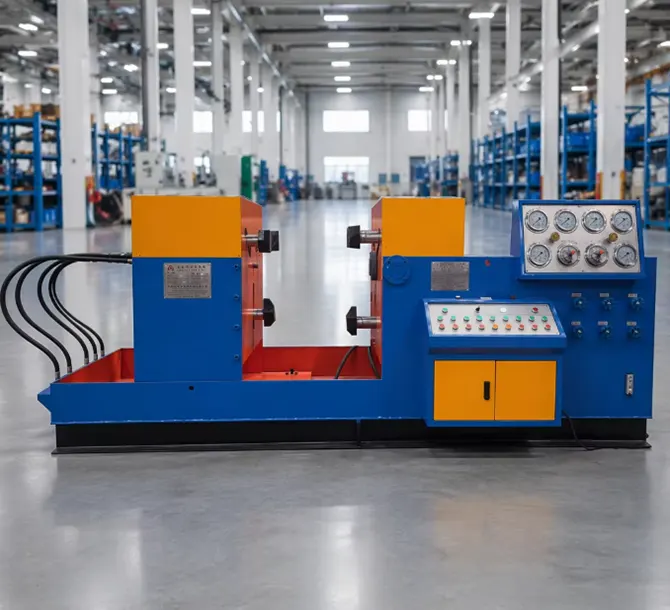

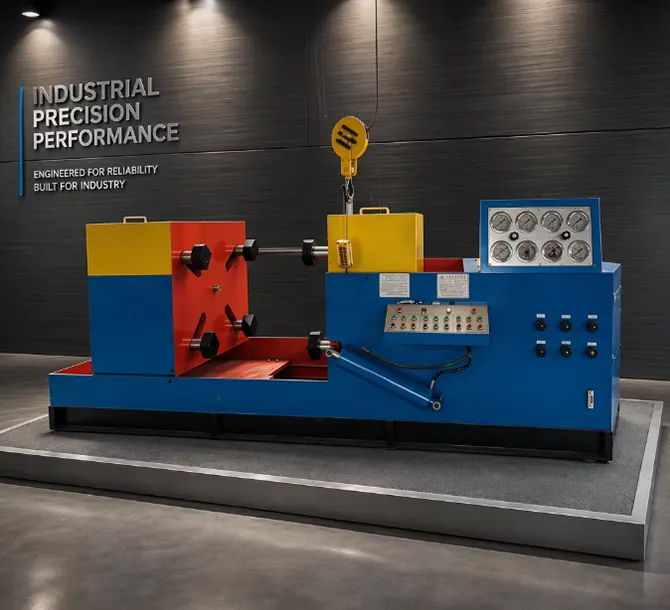

Banc d'essai moyen de valve de serrage de pince de mâchoire hydraulique DN300

Système hydraulique mature intégré avec une forte force de serrage, aucun déplacement ni fuite de pression pendant les tests, idéal pour les vannes à guillotine et les vannes papillon de grande taille. Large plage de pression réglable, la pression d'essai maximale et la course de serrage peuvent être personnalisées pour correspondre à diverses spécifications des vannes papillon et des vannes à guillotine. Conforme aux normes d'inspection internationales GB & API, largement utilisé pour l'inspection QC en sortie d'usine des vannes papillon et des vannes à guillotine industrielles.

● Type de vanne applicable : vanne à bride droite, vanne à bille, vanne à soupape, clapet anti-retour

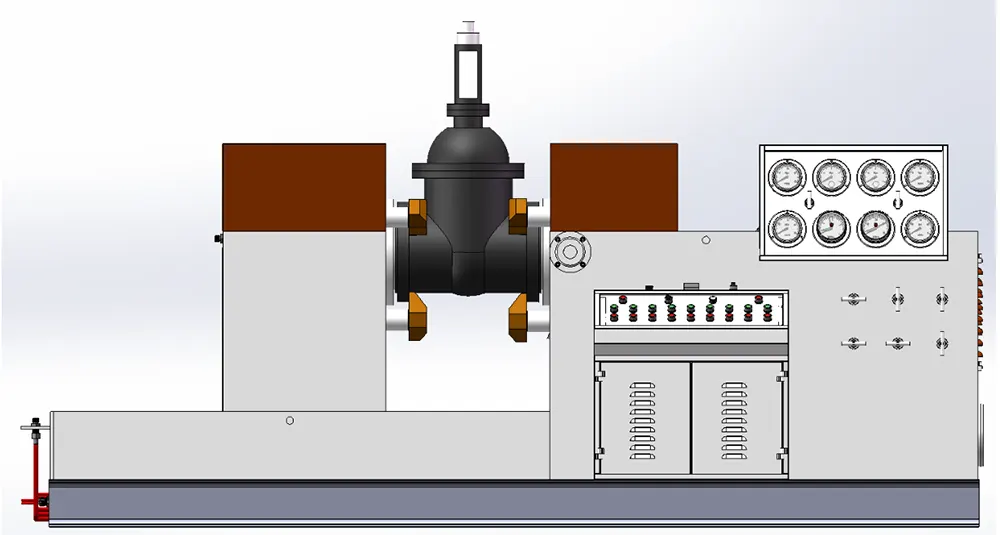

● Méthode de serrage : des griffes hydrauliques serrent l'arrière de la bride de la vanne, avec une force de serrage réglable et un impact de force externe nul sur le corps de la vanne.

● Structure d'étanchéité : étanchéité par joint torique d'extrémité, permettant une observation intuitive des positions exactes des fuites

● Milieu de test : eau propre ou gaz basse pression de 4 à 7 bars (air ou azote)

● Éléments de test disponibles : test de résistance de coque hydrostatique à pression nominale 1,5 ; 1,1 × test d'étanchéité à l'eau haute pression à pression nominale ; Test d'étanchéité à l'air basse pression de 4 à 7 bars

● Plage de diamètres de test : DN80–DN300 (3"–12"), reportez-vous au tableau des plages de test de pression pour les limites détaillées.

● Longueur face à face de la vanne : 203 à 750 mm

● Diamètre de la bride de vanne : Φ190–520 mm

● Épaisseur de la bride de vanne : 20 à 83 mm

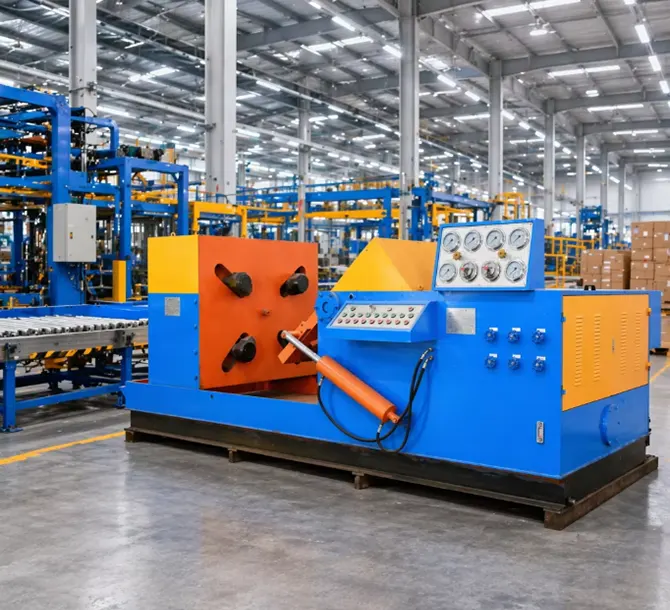

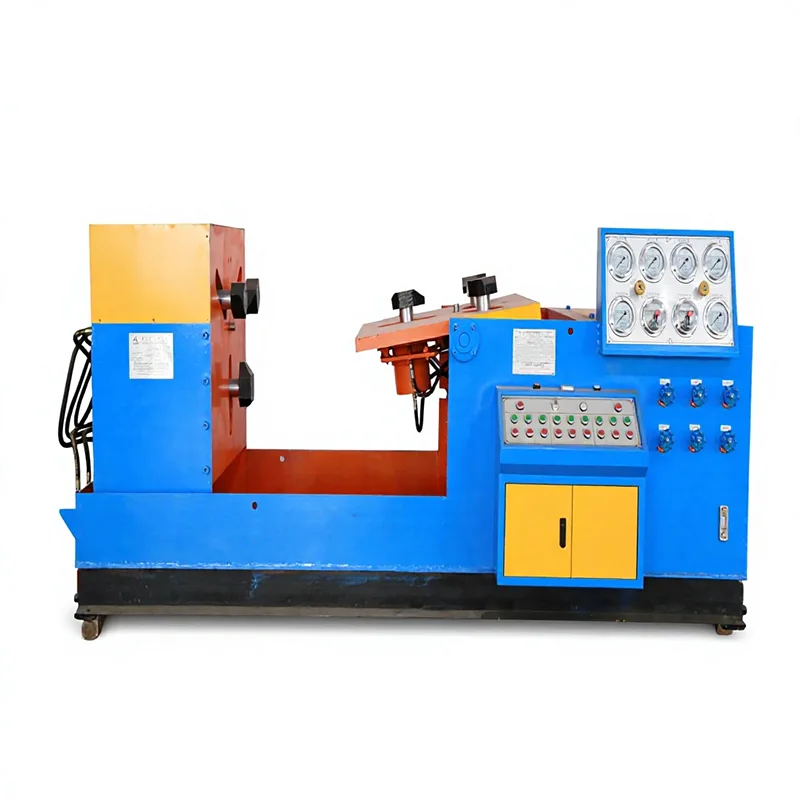

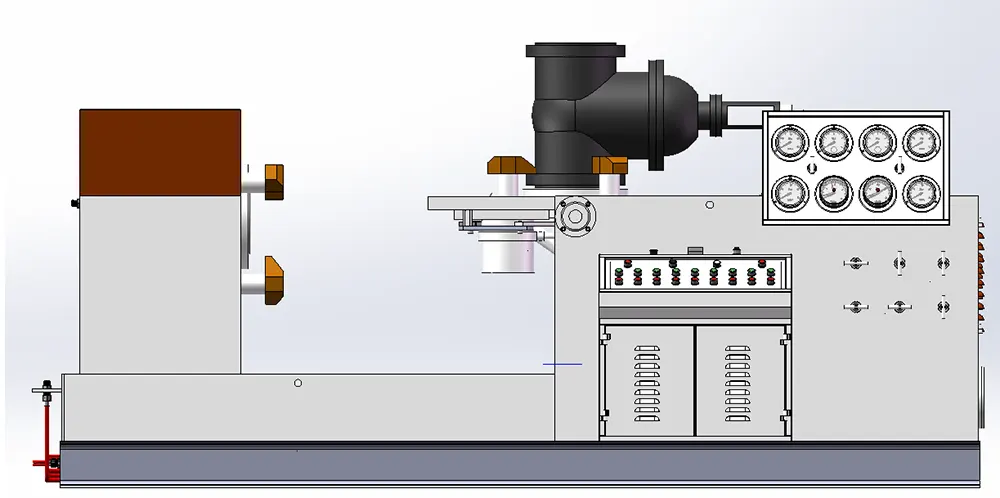

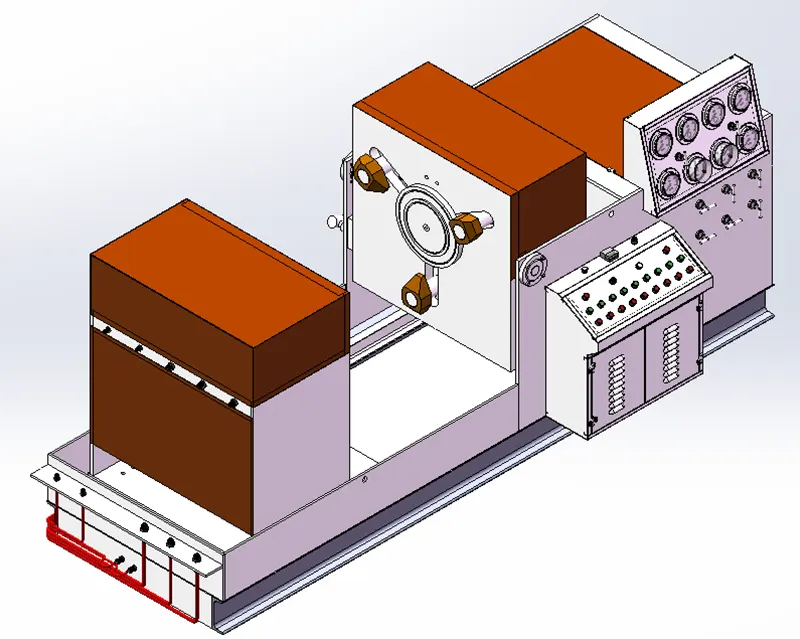

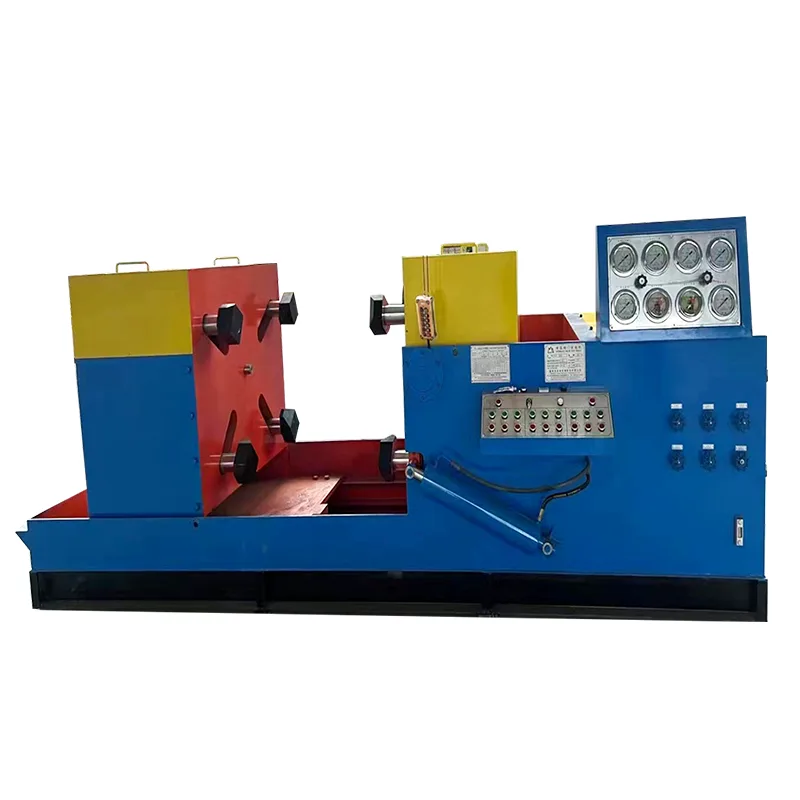

● Caractéristiques structurelles : La plaque de travail droite prend en charge un retournement à 90 ° ; le cadre mobile gauche peut être ajusté horizontalement

● Espacement des plaques de travail : 250 à 1 100 mm

● Cylindre de serrage : 3 × Φ140 mm

● Force de serrage maximale : 100 tonnes

● Matériel et savoir-faire :

Tige de piston : acier au carbone 45#, traitement trempé et revenu, surface chromée.

Cylindre hydraulique : Tuyau en acier sans soudure.

Vanne de commande de canalisation d'eau/gaz : vanne à pointeau à étanchéité souple auto-développée, acier 45# (acier inoxydable SUS304 en option).

Bloc collecteur hydraulique : Décapé et décontaminé.

Conduites hydrauliques et d'eau : tuyaux en acier sans soudure 20#, décapés et décontaminés (acier inoxydable SUS304 en option).

Fonctionnalités principales

Le banc d'essai de vanne de serrage à mâchoire hydraulique moyenne DN300 adopte un système hydraulique intégré et mature qui fournit une force de serrage forte et stable, sans déplacement ni fuite de pression pendant les tests.

Il est équipé de plusieurs manomètres de haute précision, permettant une régulation précise de la pression et un maintien stable de la pression à long terme.

Dispose d'un panneau de commande centralisé à boutons avec affichage numérique, facile et sûr à utiliser pour les opérateurs.

Utilise des composants hydrauliques et électriques universels standard, pratiques pour l'entretien quotidien et le remplacement des pièces de rechange.

Un service complet de personnalisation OEM/ODM est disponible pour la pression d’essai, les dimensions de serrage et le système de contrôle.

Scénarios d'application

Test d'acceptation en usine (FAT) pour les fabricants de vannes

Contrôle qualité entrant (IQC) pour les grands utilisateurs finaux industriels

Réseaux de chauffage urbain

Industrie pétrolière et gazière

Mines et métallurgie

Ateliers MRO

Agences de test tierces

Tableaux de paramètres techniques

Tableau de plage de test de pression

Foire aux questions

Q1 : Êtes-vous une société commerciale ou un fabricant ?

A1 : Nous sommes un fabricant de machines de vannes Wenzhou Yufeng, une usine directe spécialisée dans la R&D et la production de bancs d’essai de vannes industrielles, y compris le banc d’essai de vanne de serrage à mâchoire hydraulique moyenne DN300.

Q2 : Quel est votre MOQ ?

A2 : Notre MOQ est juste 1 ensemble. Nous apprécions grandement les petites commandes à l’essai ainsi que les achats groupés pour les grands projets B2B.

Q3 : De quelles certifications de qualité disposent vos bancs d’essai de vannes ?

A3 : La qualité est notre principal avantage. Notre équipement, y compris le banc d'essai de vanne de serrage à mâchoire hydraulique moyenne DN300, a passé les certifications strictes API, GB, ISO et CE, garantissant une conformité totale avec les normes industrielles mondiales.

Q4 : Votre équipement peut-il tester les vannes GOST (norme russe )?

A4 : Absolument. Grâce à notre vaste expérience en Russie et en Asie centrale, nos machines sont entièrement compatibles avec les normes GOST, ainsi qu'avec les vannes standards API, DIN et GB.

Q5 : Prenez-vous en charge les services personnalisés OEM/ODM ?

A5 : Oui, nous proposons des solutions sur mesure. Nous pouvons personnaliser la pression d'essai maximale, les dimensions de serrage et les systèmes de contrôle en fonction de vos types de vannes spécifiques.

Q6 : Quel est le délai de livraison standard pour une commande ?

A6 : Pour les machines de test standard, le délai de livraison est généralement de 21 à 30 jours. Les bancs d'essai de vannes personnalisés peuvent prendre de 30 à 35 jours, en fonction de la complexité de la conception.

Q7 : Quelles conditions de paiement acceptez-vous habituellement ?

A7 : Nous acceptons généralement T/T à l’avance, Visa et Western Union avec un dépôt de 30 % et un solde de 70 % avant expédition. Le L/C à vue est également acceptable pour les commandes d’entreprise plus importantes.

Q8 : Comment emballez-vous l’équipement pour l’expédition internationale ?

A8 : Nous utilisons des caisses en bois robustes et sans fumigation standard d’exportation avec un emballage intérieur résistant à l’humidité. Cela garantit que l’équipement reste intact pendant le transport ferroviaire ou maritime longue distance vers votre usine.

Q9 : Comment installer et faire fonctionner le banc d’essai de vannes dès sa réception ?

A9 : Nos machines sont livrées presque entièrement assemblées. Nous fournissons des manuels d'utilisation détaillés et des didacticiels vidéo étape par étape. Notre équipe technique est également disponible en ligne pour guider vos opérateurs.

Q10 : Quelle est la politique de garantie pour vos produits ?

A10 : Nous offrons une garantie standard de 24 mois à compter de la date de livraison. Même après l'expiration de la garantie, nous fournissons une assistance technique à vie et fournissons gratuitement des pièces de rechange.

Q11 : Comment démarrer notre première entreprise et obtenir rapidement un devis précis de votre part ?

A11 : Veuillez partager les détails spécifiques de votre vanne : type de vanne, plage de tailles (DN), pression d'essai maximale (PN) et extrémités de connexion. Nos ingénieurs vous enverront une proposition technique précise sous 24 heures.

Q12 : Êtes-vous sûr de remplacer librement les nouvelles pièces et est-il facile de trouver si quelque chose se casse ?

A12 : Bien sûr ! Nous utilisons des composants hydrauliques et électriques standard internationalement reconnus pour une longue durée de vie. Situés dans « la capitale chinoise des pompes et des vannes », nous pouvons livrer des pièces de rechange rapidement par express international.
