Banc d'essai de vannes de presse hydraulique horizontale

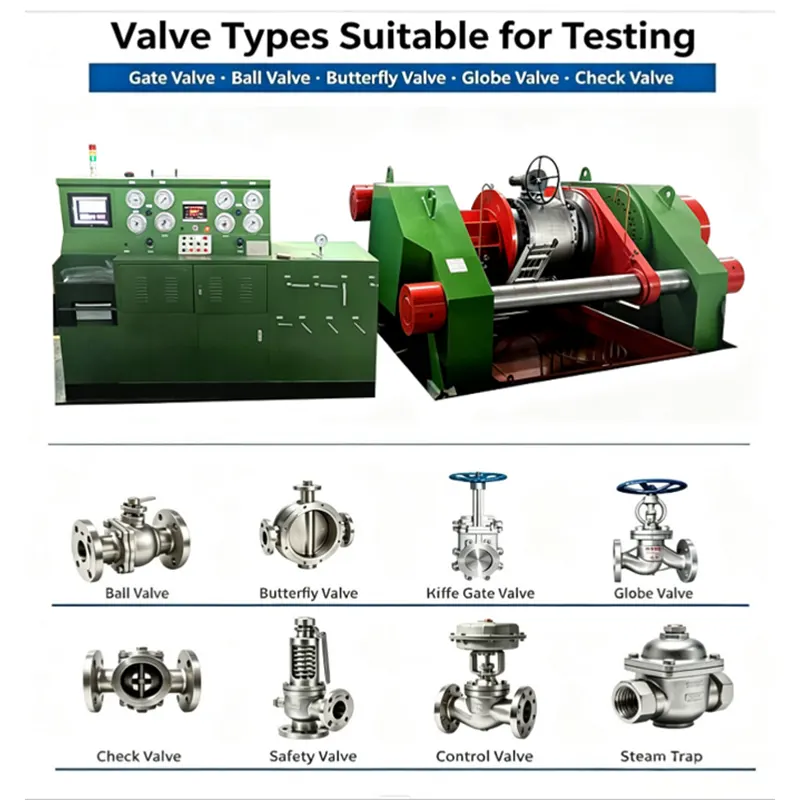

Ce banc d'essai de vanne de presse hydraulique supérieure horizontale DN1200 intègre un mécanisme de serrage hydraulique, un cadre de positionnement mécanique, un système de contrôle automatique électrique et un système de stockage de circulation du milieu de test dans une unité horizontale intégrée, présentant une structure globale raisonnable, des modules fonctionnels complets, des performances stables à long terme et un niveau de fonctionnement automatique élevé. Il s'applique aux tests de performances complets, y compris la résistance de la coque à haute, moyenne et basse pression et l'étanchéité du siège bidirectionnel des vannes de passage à brides d'un diamètre nominal DN300 ~ DN1200.

Adoptant une structure de serrage hydraulique à pression axiale supérieure à double extrémité de grand tonnage, l'équipement fournit une force de serrage constante et stable pour les vannes à gros alésage très lourdes ; la disposition horizontale évite le risque de sécurité lié au levage vertical de pièces surdimensionnées, et la course du rail de guidage horizontal réglable peut s'adapter à des vannes de différentes longueurs de corps. Le système de contrôle de pression multicanal indépendant contrôle séparément le test de pression de l'eau de la coque et la pression du test d'étanchéité à l'air, avec une fonction de compensation automatique de pression constante pour garantir que la pression de test reste stable pendant de longues périodes de maintien.

L'armoire de commande numérique indépendante est équipée de manomètres multigroupes résistants aux chocs de haute précision et d'un module d'enregistrement de données à écran tactile, qui peuvent stocker la courbe de pression de test et exporter des rapports d'inspection électroniques. Le cadre de base soudé intégral épaissi peut supporter des charges lourdes à long terme sans déformation, répondant ainsi aux exigences d'inspection de masse des grandes usines de fabrication de vannes, des usines d'équipement de pipelines pétrochimiques et des ateliers de maintenance de centrales électriques. Nous pouvons fournir une transformation complète de la sécurité CE, un panneau de commande multilingue et une modification de la tension d'exportation de 415 V pour les bases de production EPC de vannes à grande échelle à l'étranger. Si vous avez besoin d'un équipement de test de vannes à pression axiale horizontale de grand diamètre et à haute charge pour l'inspection des livraisons en masse, contactez notre équipe technique pour obtenir une fiche technique complète et un devis cadre à long terme dans les 24 heures ouvrables.

Sept principaux avantages de produits différenciés

1. Cadre de serrage de presse axiale hydraulique à double extrémité de grand tonnage L'avantage de base en matière de charge du banc d'essai de vanne de presse hydraulique supérieure horizontale DN1200 (modèle YFJX-H) : les doubles grands vérins hydrauliques fournissent une force de levage synchrone bidirectionnelle, un tonnage de serrage suffisant pour verrouiller fermement les vannes en acier allié extra lourd DN300-DN1200, pas de glissement ou de déplacement de bride sous une pression d'essai élevée, résolvant le point douloureux de la force de serrage insuffisante des bancs d'essai petits et moyens pour pièces à gros alésage.

2. Course de rail de guidage horizontal réglable ultra-longue Rail de guidage horizontal intégré étendu, ajustez librement la distance d'ouverture de serrage pour adapter les grandes vannes à bride à corps ultra-court et à corps super long, une machine couvre la gamme complète de spécifications DN300 ~ DN1200, réduisant les coûts d'achat de multi-équipements pour les fabricants de vannes à grande échelle, un autre point fort structurel du banc d'essai de vanne de presse hydraulique supérieure horizontale DN1200 (modèle YFJX-H).

3. Système de milieu d'essai de circulation indépendant à double eau et à air Réservoir d'eau de circulation de grand volume indépendant intégré et pipeline d'admission d'air à haute pression, réalise un test de résistance hydrostatique de la coque et un test d'étanchéité à l'air du siège bidirectionnel sur une machine, équipé séparément de pompes de surpression à haute pression pour les médias liquides et gazeux, répond pleinement aux clauses d'inspection de maintien de pression multi-moyens à plusieurs étages de la norme API 598.

4. Base soudée Anti-déformation intégrale épaissie robuste La base entière de la machine est soudée avec une plaque d'acier au carbone très épaisse dans son ensemble, avec un support triangulaire renforcé aux deux extrémités du cadre de serrage, un fonctionnement continu à longue charge à charge lourde sans flexion ni déformation du cadre, garantissant efficacement la cohérence des données d'inspection des vannes de grand diamètre.

5. Contrôle de test automatique numérique à écran tactile complet Système d'exploitation PLC à écran tactile centralisé, prise en charge du cycle de test automatique en un clic, maintien automatique de la pression de synchronisation, stockage de la courbe de pression en temps réel et exportation de rapports électroniques par lots ; tous les paramètres de pression, de temps et de protection peuvent être prédéfinis et stockés, réduisant considérablement le taux d'erreur de fonctionnement manuel.

6. Mécanisme de protection de verrouillage de sécurité multicouche pour charges lourdes Équipé d'une protection de surpression hydraulique, d'un bloc anti-dépassement de limite mécanique, d'une coupure de courant d'arrêt d'urgence et d'un verrouillage de sécurité quadruple de décrochage de surcharge, coupe automatiquement le vérin hydraulique et la sortie de pression lorsque des conditions anormales se produisent, empêchant l'éclatement de grandes vannes et les dommages structurels de l'équipement, répondent pleinement aux normes de sécurité des machines lourdes industrielles CE de l'UE.

7. Interface d'extension de mise à niveau intelligente modulaire réservée. L'armoire de commande électrique principale réserve le port d'extension de communication de données, les clients peuvent ensuite mettre à niveau la transmission de données à distance, l'amarrage du système MES et les fonctions de stockage automatique de données en nuage, réaliser une traçabilité numérique complète des enregistrements d'inspection par lots de grandes vannes.

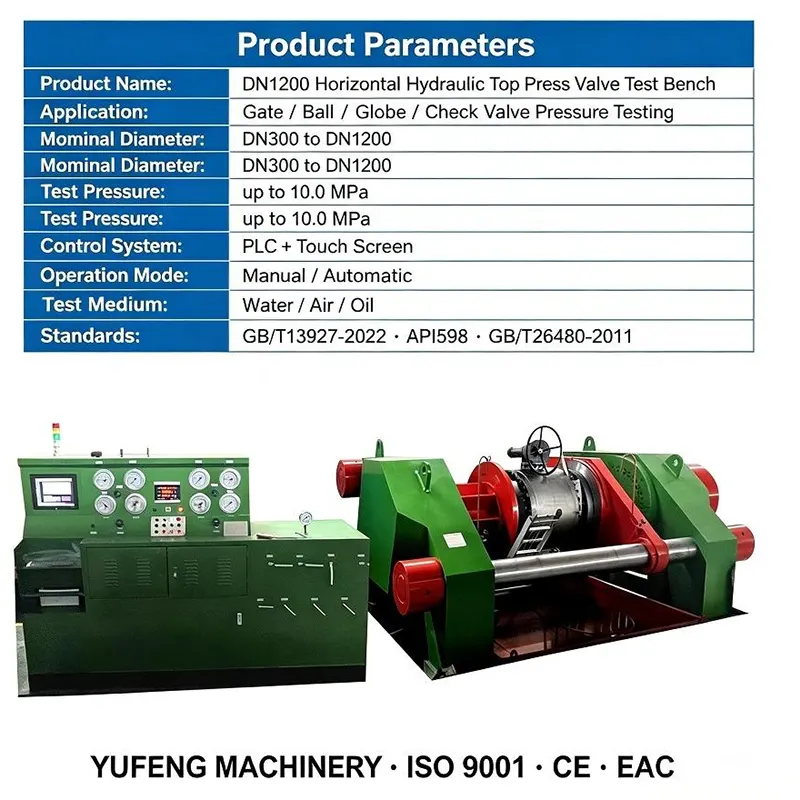

Tableau complet des paramètres techniques

Sept scénarios d'application de correspondance de cibles

1. Usines de fabrication de vannes lourdes à grande échelle : inspection complète hors ligne par lots des grands robinets à tournant sphérique, des vannes à vanne et des robinets à soupape DN300-DN1200 avant la livraison en usine, complétant le test de résistance de la coque et d'étanchéité du siège bidirectionnel.

2. Base d'équipement de pipeline de transport longue distance de produits pétrochimiques et de gaz naturel : inspection de la pression des vannes de coupure des grands pipelines principaux, prenant en charge l'inspection avant la mise en service des mégaprojets EPC énergétiques à l'étranger.

3. Atelier sur les équipements auxiliaires de grande puissance thermique et nucléaire : revérification périodique de la pression des vannes auxiliaires à très grand diamètre, haute température et haute pression, pour les systèmes de canalisations principales des centrales électriques.

4. Salle d'inspection du projet municipal de dérivation d'eau et de traitement des eaux usées à grande échelle : test de résistance et d'étanchéité à l'air des vannes de canalisation en fonte de très grand diamètre pour les projets nationaux de conservation de l'eau.

5. Station de service professionnelle d'entretien et de réparation de grandes vannes : réinspection des grandes vannes industrielles récupérées après remise à neuf et réparation de la surface d'étanchéité.

6. Usine EPC d'assemblage et de traitement de grandes vannes à l'étranger : équipement de test horizontal robuste de grand alésage, panneau d'écran tactile multilingue correspondant et documents complets de certification d'exportation de machines lourdes CE.

7. Laboratoire de recherche et développement sur les matériaux de grande vanne et les performances d'étanchéité : test de pression de cycle de fatigue de nouvelles vannes à très grand alésage en alliage, test d'étanchéité comparatif de différentes structures d'étanchéité dures.

Système de service intégré mondial avant-vente, en-vente et après-vente

Support de personnalisation technique avant-vente

Les ingénieurs professionnels du processus d'inspection de la pression des grandes vannes effectuent une communication technique approfondie en tête-à-tête, confirment la plage de diamètre nominal de la vanne, la pression d'essai maximale, la norme d'inspection d'exécution, la sortie quotidienne de l'inspection en vrac et la disposition de l'espace de roulement de l'atelier d'usine, fournissent un dessin d'installation de la fondation de l'équipement, un schéma de personnalisation de la course du rail de guidage et un service gratuit de vérification de test de pression d'échantillon de grande vanne, émettent une solution de test complète ciblée et un devis formel dans les 24 heures ouvrables.

Service de production et d'expédition à l'exportation en vente

Suivi vidéo en temps réel de l'ensemble du processus de la progression de la production des équipements lourds, test de pression en cycle continu à pleine charge avant la livraison en usine avec rapport de test original complet conservé ; La version d'exportation adopte un cadre en bois massif très épais + une ceinture en acier renforcée, un emballage résistant aux chocs et à l'humidité, un schéma hydraulique complet, un schéma de câblage électrique robuste, un manuel d'utilisation complet multilingue et un ensemble complet de documents de certification de dédouanement livrés avec la machine.

Garantie de qualité technique mondiale après-vente

Les grands vérins de serrage hydrauliques à double extrémité, les pompes de surpression haute pression, les composants électriques de base du PLC à écran tactile bénéficient d'une garantie mondiale de 24 mois, d'une fourniture gratuite de pièces de rechange contre les dommages non humains pendant la période de garantie ; fournir un débogage à distance des paramètres PLC en ligne, un didacticiel vidéo complet sur les opérations de test des vannes lourdes, coordonner les agents professionnels locaux de machines lourdes à l'étranger pour fournir un service d'installation, de mise en service et de maintenance sur site ; approvisionnement à vie de pièces de rechange mécaniques et hydrauliques lourdes générales, consultation technique gratuite à long terme sur le processus de test de pression des grandes vannes.

FAQ et guide d'achat officiel

Foire aux questions

Q1 : Ce grand banc d'essai peut-il effectuer l'inspection de maintien de pression à plusieurs étages à double milieu, eau et air, requise par la norme API 598 ?

A1 : Oui, des canalisations indépendantes de surpression d'eau et d'air à haute pression sont équipées, contrôlent séparément le test de pression d'eau de résistance de la coque et le test d'étanchéité à l'air du siège, correspondent entièrement à toutes les clauses de maintien de pression à plusieurs étages et d'inspection de commutation moyenne de la norme API 598 pour les vannes à grand alésage.

Q2 : La force de serrage de la presse axiale hydraulique à double extrémité est-elle stable pour les vannes ultra-lourdes en acier allié DN1200 ?

A2 : Le vérin hydraulique bidirectionnel synchrone de grand tonnage fournit une force de serrage uniforme et constante, un long rail de guidage horizontal assure la coaxialité du serrage de la vanne, aucun décalage et glissement sous une pression d'essai ultra-élevée, s'adapte entièrement aux vannes industrielles super lourdes de grand diamètre.

Q3 : Le téléchargement de données numériques à distance et la fonction d'accueil MES peuvent-ils être mis à niveau après l'achat de l'équipement ?

A3 : Le système de contrôle central réserve le port d'extension de communication de données industrielles en usine, les clients peuvent ensuite moderniser la transmission de courbe de pression à distance, le stockage de données dans le cloud et la fonction d'accueil du système de gestion intelligent MES d'usine à tout moment lors d'une utilisation ultérieure.

Q4 : La machine peut-elle effectuer une transformation complète des normes de sécurité des machines industrielles lourdes CE pour l'exportation à l'étranger ?

A4 : Nous pouvons compléter toutes les transformations de sécurité des machines lourdes CE conformément aux exigences du marché des mégaprojets étrangers, configurer un écran tactile multilingue et une tension d'exportation industrielle lourde de 415 V, fournir un ensemble complet de documents de certification CE pour le dédouanement et l'audit d'acceptation des grands projets énergétiques à l'étranger.

Q5 : Quel est le cycle de livraison de production standard ?

A5 : Le cycle de livraison du banc d'essai de vanne de presse hydraulique supérieure horizontale DN1200 à course standard (modèle YFJX-H) est de 40 jours ouvrables ; Le cycle de livraison du modèle amélioré à distance avec rail de guidage ultra-long personnalisé, ultra-haute pression et télécommande numérique est de 45 à 50 jours ouvrables.

Conseils d'achat

Veuillez envoyer des informations détaillées, notamment la plage de diamètre nominal de la vanne, la pression d'essai maximale, la norme d'inspection d'exécution, la quantité d'inspection en vrac quotidienne, l'état des roulements de fondation en usine et la demande de tension/certification d'exportation à la boîte aux lettres de notre équipe d'ingénierie. Notre équipe technique générera une solution complète intégrée d'inspection de pression de vanne de pression axiale horizontale de gros calibre et un devis préférentiel d'approvisionnement en gros à long terme dans les 24 heures ouvrables, prendra en charge les commandes en gros de coopération-cadre annuelle pour les grandes usines de vannes lourdes et les très grands pipelines d'énergie mondiaux EPC prenant en charge les commandes de projets.
