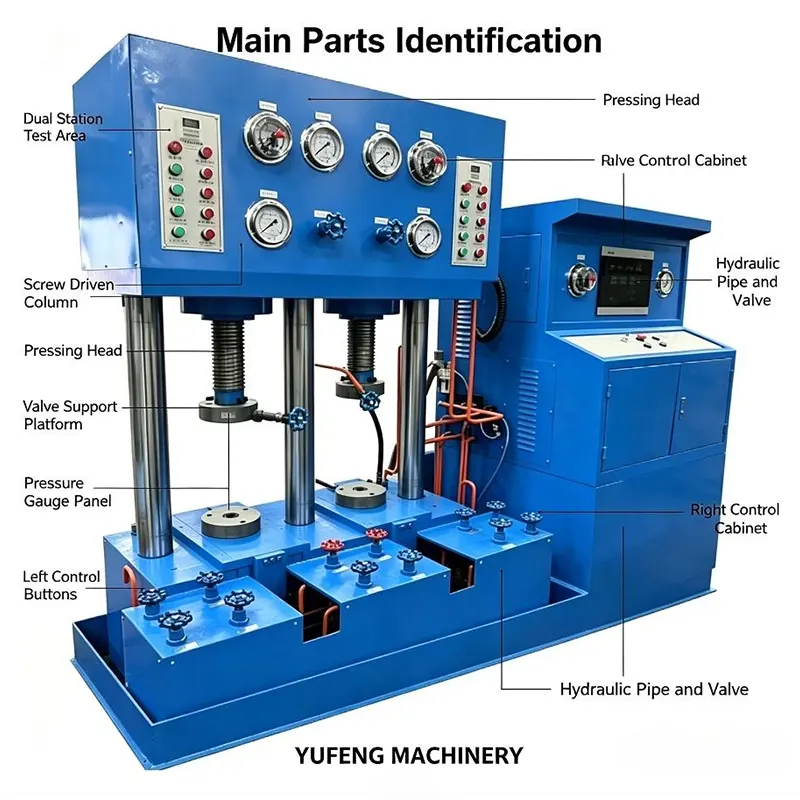

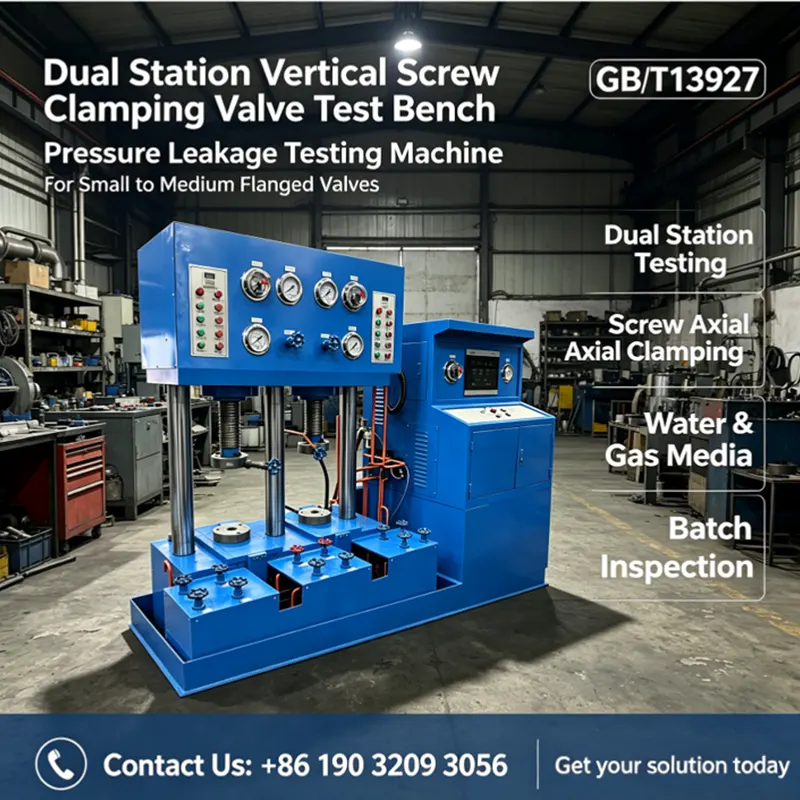

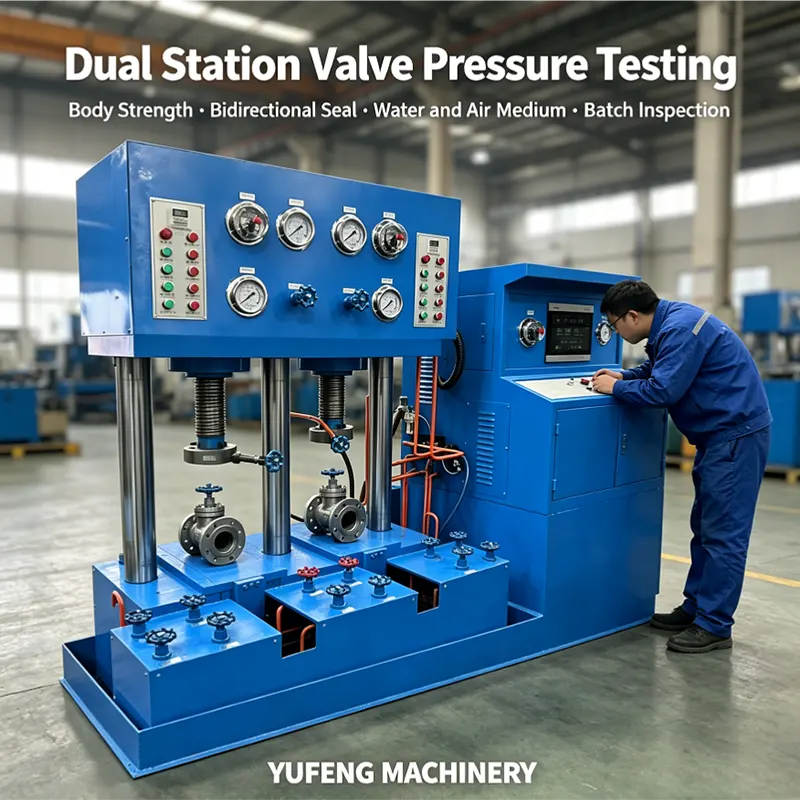

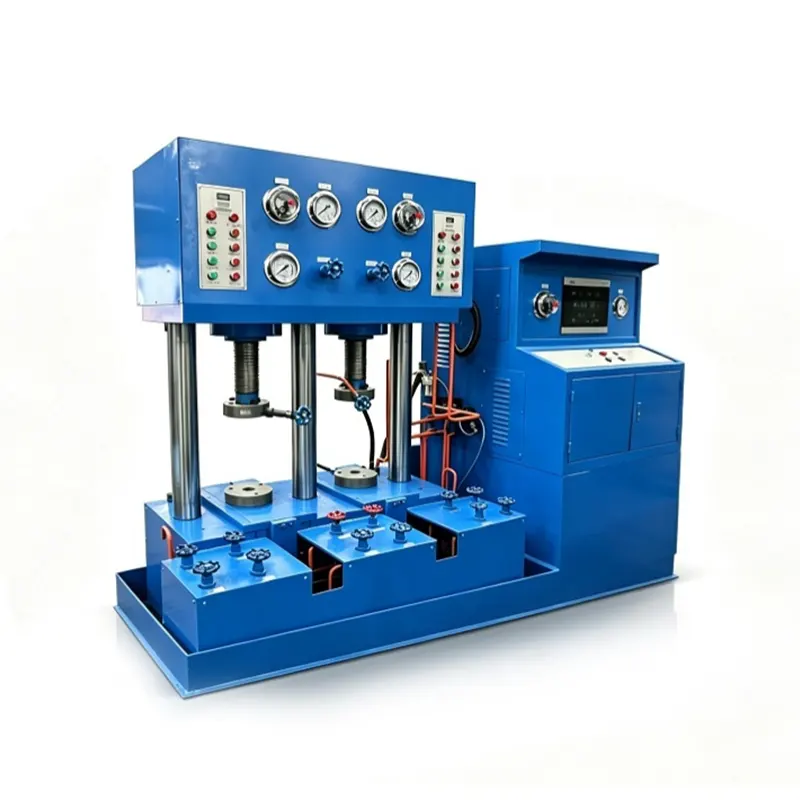

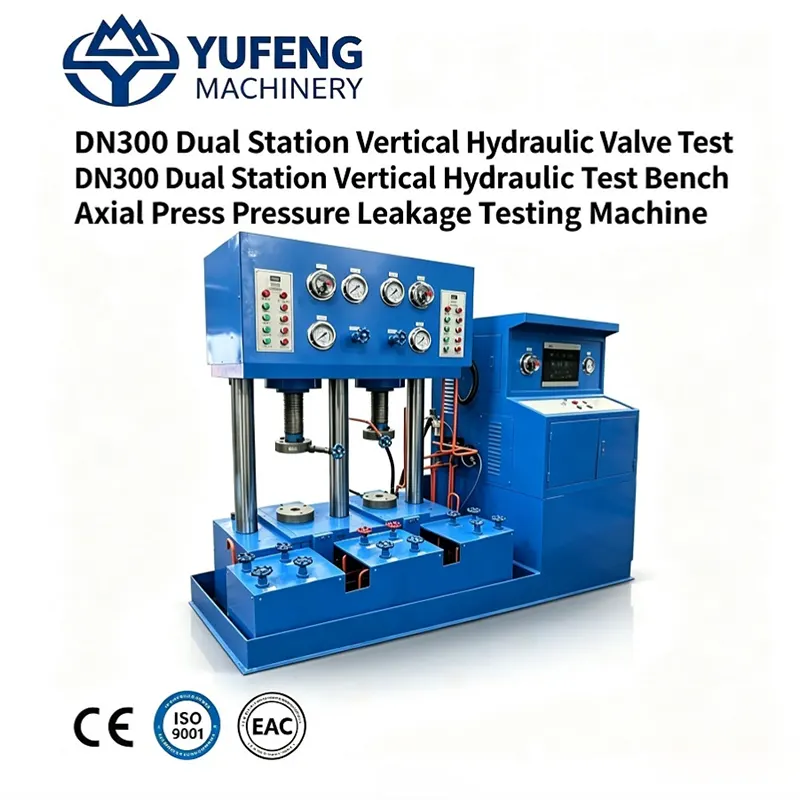

Banc d'essai de vanne verticale à vis à double station

Ce banc d'essai de vanne de compression axiale verticale à vis à double station s'appuie sur un mécanisme à vis de précision pour réaliser un serrage uniforme et stable. Deux postes de travail peuvent fonctionner simultanément ou indépendamment pour effectuer des tests de pression sur deux vannes en même temps, améliorant ainsi considérablement l'efficacité globale de la détection. Il est compatible avec diverses vannes à brides de moyen et petit calibre, capable de réaliser un test de résistance du corps de vanne et une inspection de fuite de maintien de pression d'étanchéité bidirectionnelle, entièrement conforme à la norme de test de pression GB/T13927. La machine est équipée de manomètres de précision et d'un système de contrôle de maintien de la pression, prenant en charge deux supports de test : l'eau et l'air. Adopter une disposition verticale pour économiser de l'espace au sol dans l'atelier ; le serrage à vis peut maintenir une force de compression constante en permanence, ce qui est idéal pour l'étanchéité à l'air par lots et l'inspection de la résistance des vannes moyennes et petites.

Paramètres de base fixes extraits du contenu de l'image :

● Plage de calibre applicable : DN15 ~ DN1000

● Dimension hors tout : 2500×1200×1780mm

● Poids total de la machine : 3 tonnes

● Puissance nominale : 5 KW

Problèmes courants du secteur et solutions ciblées

3.1 Points douloureux universels existants dans les tests de vannes à bride de moyen et petit calibre

À l’heure actuelle, la plupart des fabricants de vannes sont confrontés à deux difficultés majeures lors de l’inspection quotidienne des vannes finies :

1. Faible efficacité des tests à station unique : le banc d'essai de vannes à station unique traditionnel ne peut tester qu'une seule vanne à la fois. Les procédures comprenant le chargement, le serrage, le maintien de la pression et le déchargement sont effectuées en séquence, avec un temps d'attente important. Face à des commandes de livraison par lots importantes, la capacité d’inspection ne peut pas suivre la production, ce qui entraîne des retards de livraison.

2. La force de serrage instable affecte la précision de la détection : l'équipement de serrage rapide hydraulique est sujet aux fluctuations de pression pendant un maintien de pression de longue durée ; le serrage manuel ordinaire ne peut pas maintenir une force de serrage constante, ce qui provoque facilement une déviation d'étanchéité, conduisant à des données de test incohérentes et à une mauvaise évaluation des produits qualifiés. Parallèlement, de nombreux équipements occupent trop d'espace dans l'atelier, ce qui n'est pas propice à une configuration compacte des lignes de production.

3.2 Solutions d'optimisation ciblées de cet équipement

Pour résoudre les deux principaux problèmes ci-dessus limitant l'efficacité de l'inspection en usine et la précision des tests, le banc d'essai de vanne de compression axiale verticale à vis à double station effectue une optimisation structurelle ciblée : Optimisation de l'efficacité : adoptez une disposition indépendante de deux postes de travail parallèles, deux stations peuvent fonctionner de manière synchrone ou séparément. Pendant qu'une station effectue des tests de maintien de pression de longue durée, l'autre station peut terminer le démontage, l'assemblage et la préparation du serrage des vannes sans temps d'attente inactif, et l'efficacité globale de détection des lots est augmentée de plus de 75 % par rapport à un équipement à station unique.

Précision et optimisation de l'espace : la structure de serrage de transmission à vis de précision peut verrouiller la pression de manière permanente pour maintenir une force de pression constante et stable, aucune atténuation de pression dans l'ensemble du processus de maintien de la pression, garantir efficacement l'authenticité des données de test d'étanchéité ; la disposition intégrée verticale compacte réduit considérablement l'occupation du sol, s'adaptant parfaitement aux demandes limitées d'aménagement de l'espace d'atelier des petites et moyennes usines.

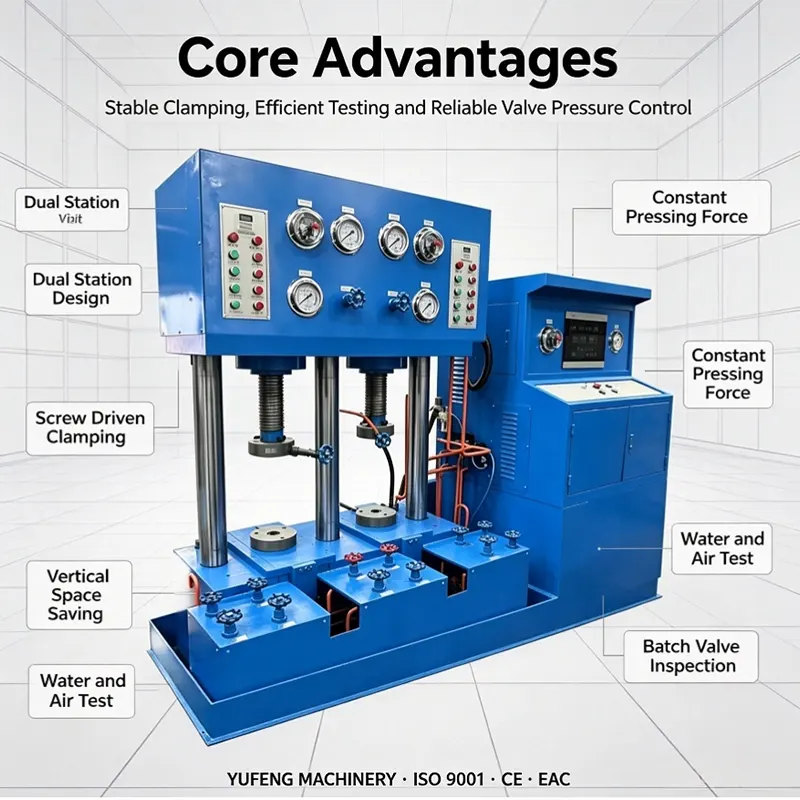

Sept avantages différenciés fondamentaux

1. Deux postes de travail indépendants, améliorent considérablement l'efficacité de l'inspection par lots. L'avantage principal du banc d'essai de vanne de compression axiale verticale à vis à double station : les deux postes de travail gauche et droit adoptent des systèmes de serrage et de contrôle de pression entièrement indépendants, libres de choisir un fonctionnement synchrone ou un fonctionnement séparé, peuvent tester deux spécifications différentes de vannes à bride en même temps, résoudre complètement le goulot d'étranglement d'efficacité des tests en série traditionnels à station unique.

2. Serrage de vis de précision, Force de compression constante permanente Adoptez un mécanisme de pressage axial à vis trapézoïdale de haute précision. Après le serrage et le verrouillage, la force de serrage ne diminuera pas avec le temps, une force de pression stable pendant toute la période de maintien de la pression, ne provoquera pas de luxation de la surface d'étanchéité de la vanne ou de micro-déformation, les résultats des tests sont plus stables et reproductibles.

3. Double support pris en charge, répond à toutes les demandes d'inspection d'usine de routine. Équipée d'un pipeline complet de chargement d'eau et d'un système de pipeline sous pression d'air, prend en charge le milieu d'eau pour le test hydraulique de résistance de la coque et le milieu d'air pour la détection des fuites d'étanchéité à l'air, une machine complète tous les éléments d'inspection de livraison conventionnels des vannes à bride.

4. Strictement conforme à la norme nationale de test de vanne GB/T13927. Toute la plage de contrôle de pression, l'indice de temps de maintien de la pression, le mode de détection d'étanchéité sont conçus conformément à la norme nationale GB/T13927, les données de test font autorité et sont valides, qui peuvent être utilisées pour l'inspection de livraison en usine, l'audit de qualité par un tiers et la certification d'inspection des produits d'exportation.

5. Disposition verticale compacte, gain d'espace au sol de l'atelier Conception globale de moulage du cadre vertical intégré, tous les composants de contrôle de pression, la console du manomètre et les deux stations de test sont intégrés sur une base, petite zone occupée, pratique pour l'agencement de l'atelier et l'amarrage de la ligne de production, exigence inférieure en matière d'espace sur le site.

6. Fonctionnement stable et faible coût de maintenance quotidien La structure de serrage mécanique à vis comporte moins de pièces vulnérables par rapport au système d'asservissement hydraulique complexe, un faible taux de défaillance, pas besoin de remplacement fréquent des joints hydrauliques et de l'entretien de l'huile, une longue durée de vie et un faible coût d'utilisation ultérieure pour les entreprises.

7. Large gamme d'adaptation de calibre, forte polyvalence Le modèle Standard couvre les petites vannes miniatures DN15 jusqu'aux vannes à bride moyennes et grandes DN1000, compatibles avec les vannes à vanne, les vannes à soupape, les clapets anti-retour, les vannes à bille et autres vannes industrielles à brides courantes, commutation flexible pour l'inspection de production multi-variétés.

Tableau complet des paramètres techniques

Sept scénarios d'application cibles

1. Fabricants de vannes à bride de taille moyenne : inspection par lots de la pression de livraison hors ligne des vannes à bride industrielles DN15 ~ DN1000.

2. Entreprises de conservation de l'eau et de soutien aux pipelines : inspection de la résistance et de l'étanchéité des vannes à bride des pipelines municipaux.

3. Usines de support d’équipements pétrochimiques : tests de pression de routine des vannes à brides des pipelines de traitement.

4.Valve Entreprises d'exportation du commerce extérieur : inspection par échantillonnage avant livraison pour répondre aux exigences d'exportation des normes nationales.

5. Ateliers de service de maintenance des vannes : Réinspection après maintenance et remise à neuf des grandes vannes à brides.

6. Laboratoire de fluides du collège professionnel : enseignement du principe de test de pression des vannes et formation pratique des étudiants.

7. Département R&D des vannes : test de performance du cycle de fatigue d'étanchéité du nouveau prototype de produit.

Système de service global intégré avant-vente, en vente et après-vente

Support technique personnalisé avant-vente

Les ingénieurs professionnels chargés des tests de vannes effectuent des communications individuelles, confirment le type de vanne, la plage de calibres, le volume d'inspection quotidien et les exigences de test ; fournir un dessin d'aménagement du site d'équipement et un service gratuit de vérification de test de pression d'échantillon de vanne, émettre un schéma personnalisé complet et un devis formel dans les 24 heures ouvrables.

Production en vente et livraison d'emballages à l'exportation

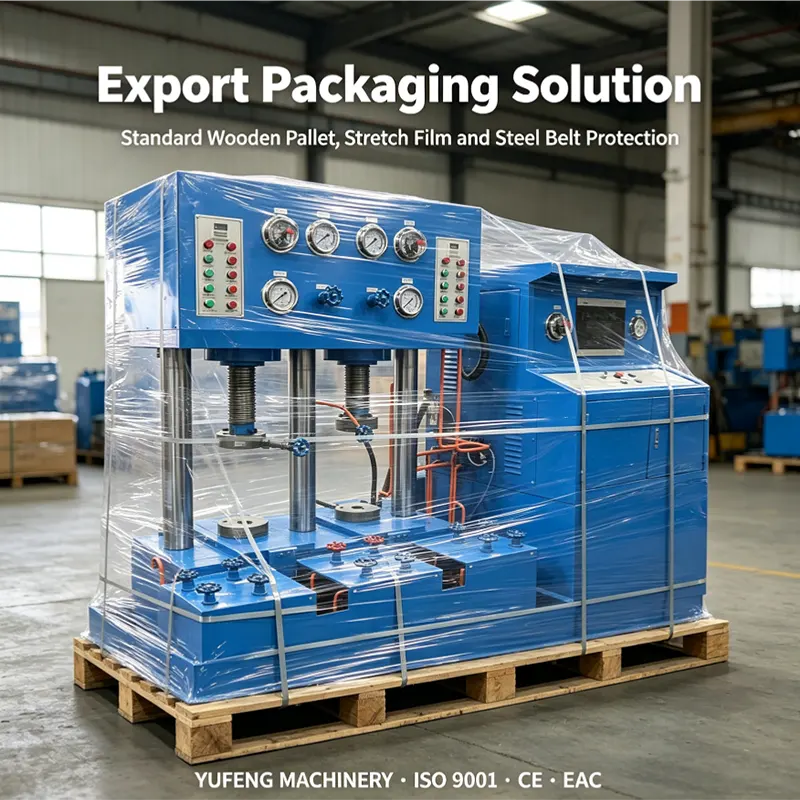

L'ensemble de la progression de la production est suivi par vidéo en temps réel ; un test de pression cyclique à pleine charge est mis en œuvre avant la livraison et tous les enregistrements de test sont archivés. Les produits d'exportation adoptent un emballage en bois massif résistant aux chocs, équipé d'un manuel d'utilisation bilingue, d'un schéma hydraulique et de documents complets de certification de dédouanement.

Service de garantie mondiale après-vente

Les composants principaux bénéficient d'une garantie mondiale de 24 mois, les pièces de rechange endommagées non artificielles sont remplacées gratuitement pendant la période de garantie. Nous fournissons un débogage vidéo à distance, des conseils sur l'ensemble du processus, coordonnons les agents étrangers pour l'installation et la maintenance sur site ; approvisionnement à vie en pièces de rechange conventionnelles et consultation technique gratuite en matière de tests de pression à long terme.

FAQ et guide d'achat officiel

Foire aux questions

Q1 : Deux stations peuvent-elles tester des vannes de différentes tailles en même temps ?

A1 : Deux postes de travail sont complètement indépendants en matière de serrage et de contrôle de pression, les paramètres peuvent être ajustés séparément, prenant en charge les tests simultanés de vannes de différents calibres et types.

Q2 : La force de serrage des vis diminuera-t-elle pendant une longue période de maintien de la pression ?

A2 : Adoptez une structure de vis autobloquante trapézoïdale, après le verrouillage manuel, la force de serrage reste constante tout le temps sans atténuation de pression, ce qui garantit un effet de détection d'étanchéité stable.

Q3 : Quels supports de test cet équipement peut-il utiliser ?

A3 : La configuration standard prend en charge l’eau (test de résistance) et l’air (test d’étanchéité à l’air), deux médias courants pour l’inspection des usines de vannes.

Q4 : La certification CE peut-elle être gérée pour les entreprises d’exportation à l’étranger ?

A4 : Nous pouvons effectuer la rectification de la sécurité mécanique CE de l'UE, configurer la tension d'exportation de 415 V et le panneau multilingue, délivrer un certificat CE officiel pour le dédouanement et l'acceptation du projet.

Q5 : Cycle de livraison de production standard ?

A5 : Configuration standard : 22 jours ouvrables ; version améliorée personnalisée : 30 jours ouvrables.

Conseils d'achat

Veuillez informer vos types de vannes applicables, votre gamme de calibres, votre demande d'inspection quotidienne et vos exigences d'exportation. Nous fournirons un schéma d'équipement détaillé et un devis en gros préférentiel dans les 24 heures, prenant en charge les commandes-cadres annuelles de coopération pour les fabricants de vannes.
