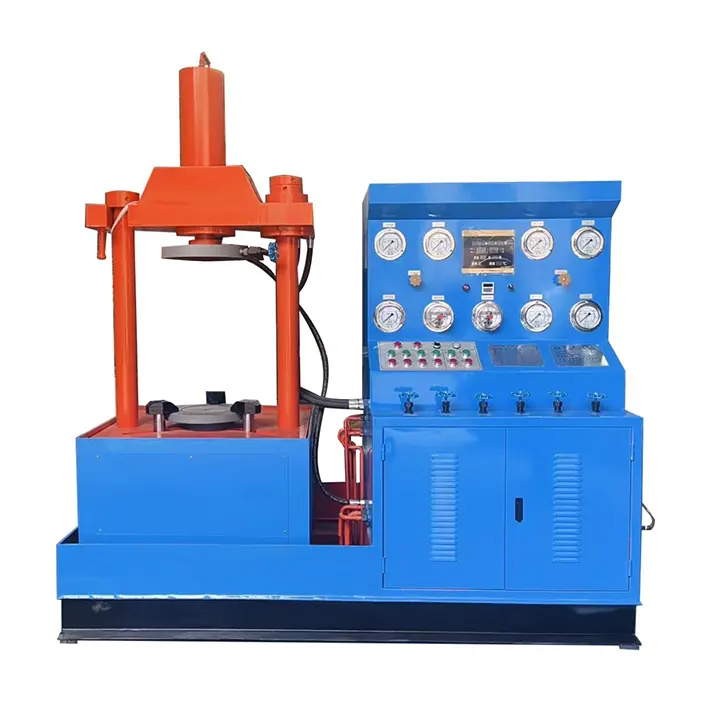

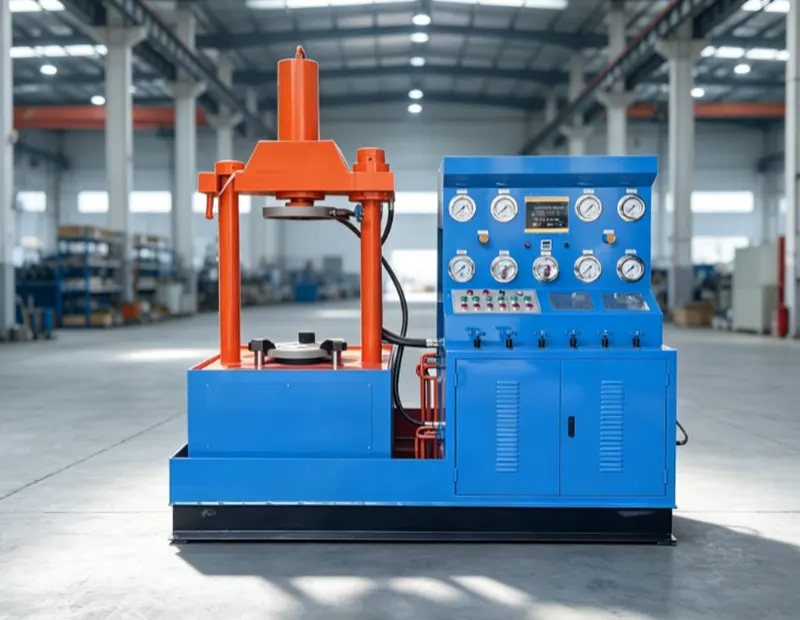

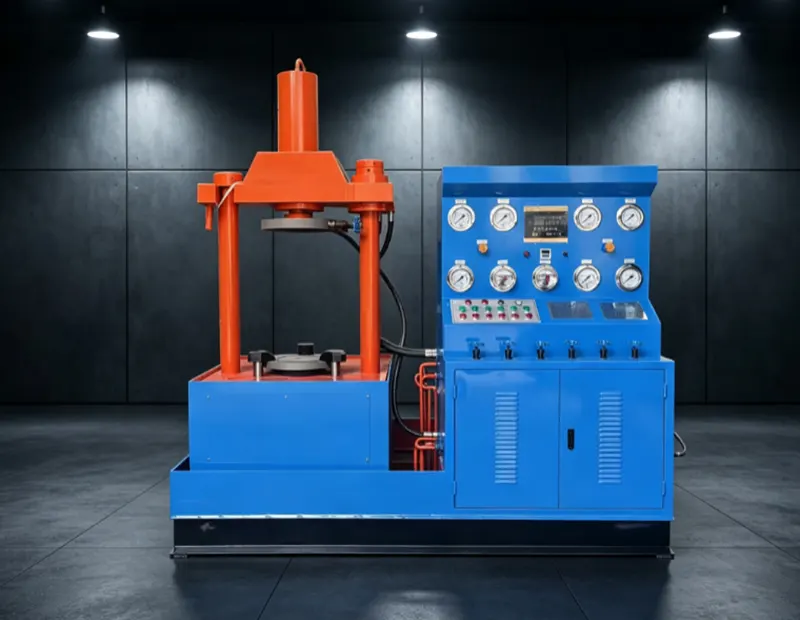

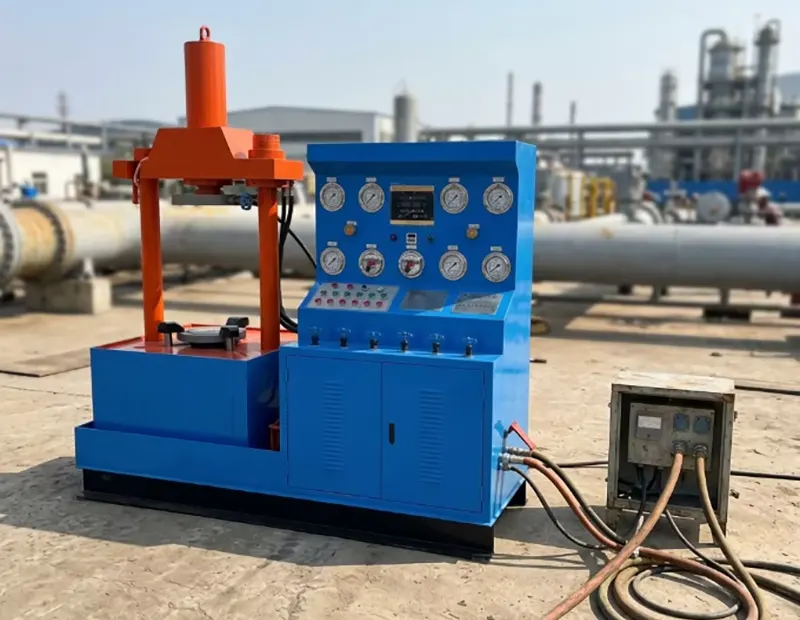

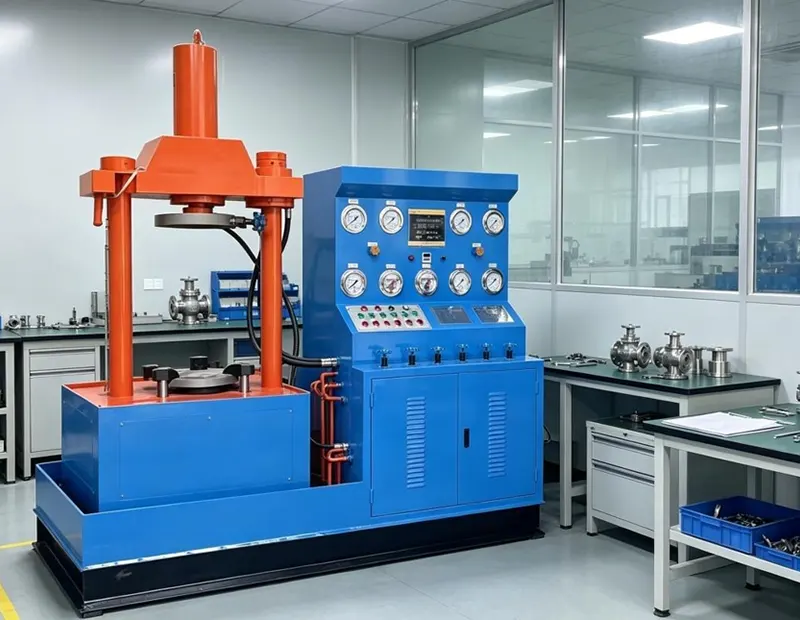

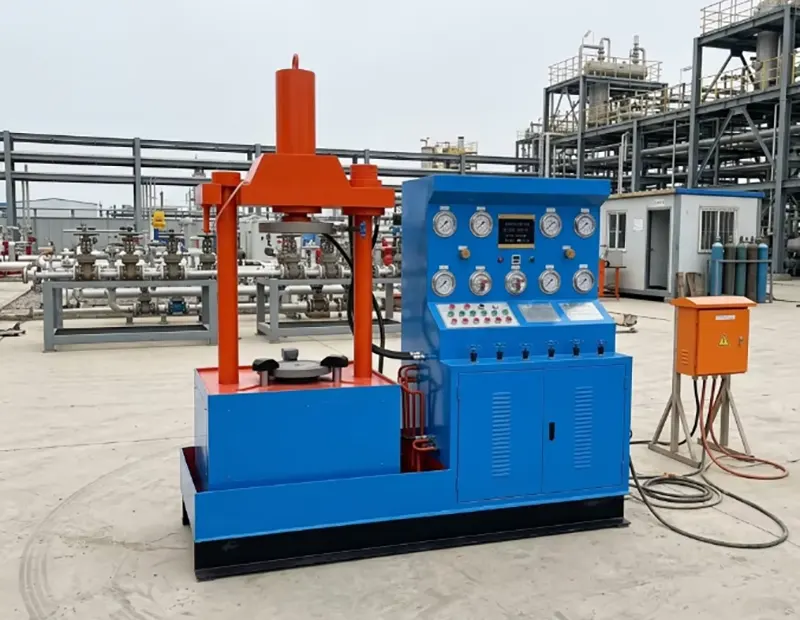

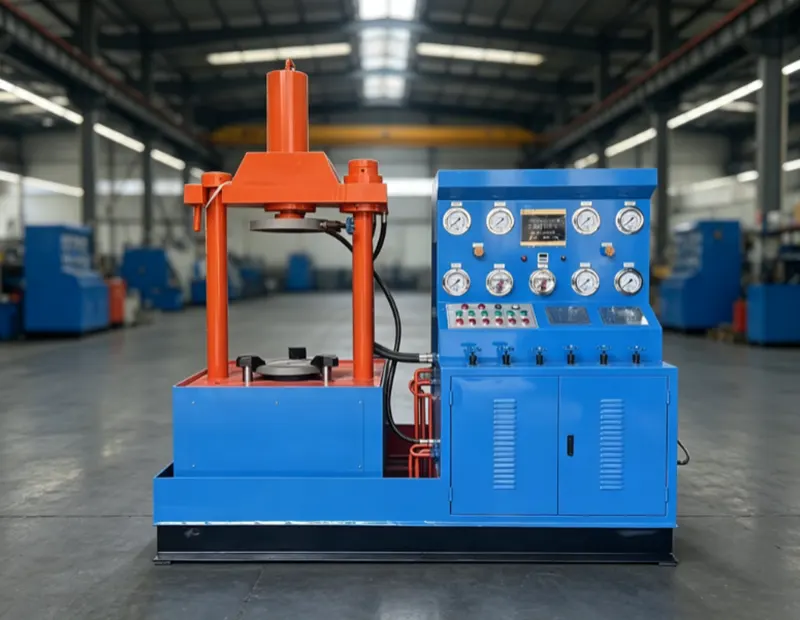

Banc d'essai de valve de presse axiale hydraulique entièrement verticale DN300

Le banc d'essai de vannes à pression axiale hydraulique entièrement verticale DN300 est spécialement conçu pour les tests de résistance de coque et de performances d'étanchéité des vannes à vanne, des vannes à bille, des vannes à soupape, des clapets anti-retour et des crépines avec brides, connexions soudées ou filetées, et sert d'équipement de contrôle de qualité de base pour l'inspection sortante de l'usine de vannes.

Système de serrage double pour 3 types de connexion : le cylindre de poussée supérieur de Φ 150 mm entraîne directement le disque d'étanchéité pour réaliser une étanchéité axiale de l'extrémité, associé à 3 ensembles de mécanismes de serrage à mâchoire inférieure. Il est compatible avec les vannes à brides, soudées et filetées sans remplacer l'outillage, couvrant plus de 90 % des spécifications courantes des vannes industrielles.

Étanchéité visuelle par joint torique d'extrémité : adopte une structure d'étanchéité par joint torique à extrémité ouverte pour les vannes à brides. Les positions des fuites sont clairement visibles pendant le processus de maintien de la pression, ce qui aide les inspecteurs à localiser rapidement les défauts d'étanchéité et à améliorer l'efficacité du contrôle qualité de plus de 30 %.

Inspection complète à double média : prend en charge l'eau propre à haute pression pour le test de résistance hydrostatique et le gaz basse pression de 4 à 7 bars pour le test d'étanchéité à l'air. Une machine effectue un test de coque à pression nominale de 1,5, un test d'étanchéité à haute pression à pression nominale de 1,1 et un test d'étanchéité à l'air à basse pression, entièrement conformes aux normes internationales API 598 et GB/T 13927.

Structure compacte verticale intégrée : conception de machine tout-en-un avec armoire de commande centralisée indépendante, petite surface au sol, force de serrage verticale stable de 50 tonnes, aucun déplacement sous haute pression. Le réservoir d'eau de circulation intégré avec inhibiteur de rouille convient à un fonctionnement continu à long terme dans les ateliers de production.

Ce banc d'essai de vannes hydrauliques à pression axiale verticale a passé les certifications API, GB, ISO et CE et est entièrement compatible avec les tests de vannes standard GOST pour les marchés russes et d'Asie centrale. Si vous recherchez un équipement de test de pression de vanne multifonctionnel fiable pour votre ligne de production, ou si vous avez besoin d'une configuration personnalisée pour des modèles de vannes spéciaux, contactez-nous pour obtenir la fiche technique complète et un devis d'usine exclusif dans les 24 heures.

Points forts du produit

Compatibilité de connexion 3 en 1 : une machine s'adapte aux vannes à brides, soudées et filetées, éliminant ainsi le besoin d'acheter plusieurs équipements de test dédiés et réduisant le coût d'investissement ponctuel en équipement.

Détection visuelle ouverte des fuites : conception d'étanchéité ouverte à l'extrémité, les points de fuite sont visibles en un coup d'œil, pas besoin de démontage ni de réinspection, raccourcissant considérablement le cycle de dépistage des produits défectueux.

Technologie de pression directe axiale : le vérin hydraulique supérieur entraîne directement l'étanchéité axiale, une force uniforme sur la face d'extrémité de la vanne, aucune usure excentrique du disque d'étanchéité et la durée de vie des pièces d'usure est 40 % plus longue que celle des modèles à serrage latéral ordinaires.

Protection automatique contre la surpression : lorsque la pression d'essai atteint la valeur définie, le système de pressurisation s'arrête automatiquement, ce qui évite les dommages causés par la surpression à la vanne testée et garantit un fonctionnement sûr sur site.

Système d'eau de circulation intégré : réservoir d'eau intégré avec inhibiteur de rouille ajouté, ce qui évite la rouille des vannes et des canalisations, économise l'eau et protège l'environnement, adapté aux tests par lots continus de 24 heures.

Avantages techniques de base

Le banc d'essai de vanne de presse axiale hydraulique entièrement verticale DN300 adopte la technologie de liaison à double serrage à poussée supérieure + griffe inférieure. La structure unique de liaison à double serrage peut être commutée librement en fonction de la forme de connexion de la vanne. Pour les vannes à brides, les pinces à griffes inférieures et les presses supérieures pour l'étanchéité ; pour les vannes soudées et filetées, le disque d'étanchéité supérieur est directement pressé pour les tests, avec une forte adaptabilité et aucun besoin d'outillage supplémentaire.

Système de contrôle de pression gradué de haute précision : équipé de 8 groupes de manomètres de haute précision et de vannes de régulation de pression indépendantes pour les circuits d'eau et de gaz, la précision du contrôle de pression atteint un niveau de ± 1,5 et la stabilité de maintien de la pression est meilleure que la moyenne de l'industrie, garantissant l'authenticité et la traçabilité des données de test.

Unité de puissance hydraulique durable et robuste : la tige de piston est en acier 45# avec traitement trempé et revenu et surface chromée, le vérin hydraulique est constitué de tuyaux en acier sans soudure et la canalisation hydraulique est décapée et décontaminée dans son ensemble, avec un faible taux de défaillance et une longue durée de vie dans des conditions de travail continues à haute résistance.

Système de contrôle électrique modulaire évolutif : le panneau de commande centralisé à boutons est conçu avec des cloisons claires et les composants électriques adoptent des marques de première ligne avec des performances stables. Il peut être mis à niveau vers un système d'enregistrement de données intelligent à écran tactile selon les besoins du client pour réaliser un stockage automatique des données de test.

Comparaison avec des bancs d'essai verticaux similaires

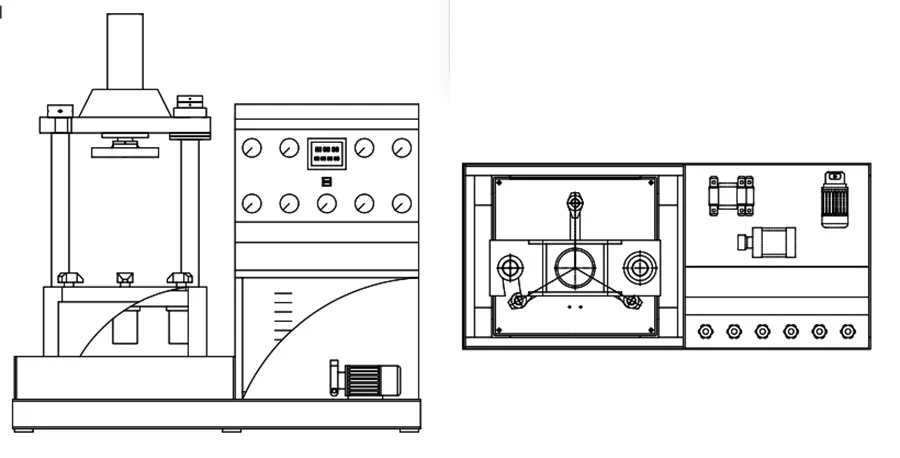

Paramètres techniques détaillés

Référence de la plage de test de pression

Acceptation des commandes et capacité de personnalisation

Capacité de produit standard : les bancs d'essai de vannes verticaux de la série L ont une capacité de production mensuelle de 15 à 20 ensembles, et les spécifications conventionnelles sont stockées avec des produits semi-finis pour raccourcir le cycle de livraison.

Cycle de livraison : les modèles standard sont livrés sous 21 à 30 jours ; les modèles personnalisés sont livrés sous 30 à 35 jours selon la complexité de la conception.

Portée de la personnalisation : prise en charge de l'ajustement personnalisé de la pression d'essai maximale, de la course de serrage, de la plage de diamètres, de la mise à niveau du système de contrôle, de l'outillage de vanne spécial, etc. L'équipe d'ingénierie proposera une solution technique ciblée dans les 24 heures.

Adaptation à l'échelle des commandes : acceptez de petites commandes d'essai à partir d'un ensemble et entreprenez également des achats en gros pour les grandes lignes de production d'usines de vannes et les projets d'ingénierie EPC.

Prise en charge de la certification : tous les équipements peuvent fournir les documents de certification correspondants pour répondre aux exigences de dédouanement et d'accès au marché de différents pays et régions.

Système de garantie du service après-vente

Service avant-vente

● Des consultants techniques professionnels fournissent une réponse individuelle à la demande et recommandent le modèle et la configuration les plus appropriés en fonction de vos exigences en matière de type de vanne, de calibre et de pression.

● Fournissez gratuitement des fiches techniques détaillées, des dessins de disposition des équipements et des schémas de devis, et prenez en charge l'inspection vidéo de l'usine.

Service en vente

● Suivez l'avancement de la production tout au long du processus et envoyez régulièrement des photos de production et des rapports d'avancement.

● Avant la livraison, l'équipement sera soumis à un test de vieillissement à pleine charge et une inspection vidéo sortante sera fournie pour confirmer les performances.

● Emballage de caisse en bois standard sans fumigation pour l'exportation, avec traitement intérieur résistant à l'humidité et aux chocs, pour garantir la sécurité du transport longue distance.

Service après-vente

● 24 mois de garantie standard à compter de la date de livraison et remplacement gratuit des pièces non endommagées par l'homme pendant la période de garantie.

● Fournissez des manuels d'utilisation complets en anglais et des didacticiels vidéo étape par étape, et l'équipe technique fournit des conseils à distance en ligne pour l'installation et la mise en service.

● Assistance technique à vie après l'expiration de la garantie et pièces de rechange conventionnelles fournies gratuitement. Situées dans la capitale chinoise des pompes et des vannes, les pièces de rechange peuvent être livrées rapidement par express international.

Foire aux questions

Q1 : Êtes-vous une société commerciale ou un fabricant ?

A1 : Nous sommes un fabricant de machines de vannes Wenzhou Yufeng, une usine directe spécialisée dans la R&D et la production de bancs d’essai de vannes industrielles, y compris le banc d’essai de vannes de presse axiale hydraulique entièrement verticale DN300.

Q2 : Quel est votre MOQ ?

A2 : Notre MOQ est juste 1 ensemble. Nous apprécions grandement les petites commandes à l’essai ainsi que les achats groupés pour les grands projets B2B.

Q3 : De quelles certifications de qualité disposent vos bancs d’essai de vannes ?

A3 : La qualité est notre principal avantage. Notre banc d'essai de vannes de presse axiales hydrauliques entièrement verticales DN300 et nos autres équipements ont passé les certifications strictes API, GB, ISO et CE, garantissant une conformité totale avec les normes industrielles mondiales.

Q4 : Votre équipement peut-il tester les vannes GOST (norme russe )?

A4 : Absolument. Grâce à notre vaste expérience en Russie et en Asie centrale, nos machines sont entièrement compatibles avec les normes GOST, ainsi qu'avec les vannes standards API, DIN et GB.

Q5 : Prenez-vous en charge les services personnalisés OEM/ODM ?

A5 : Oui, nous proposons des solutions sur mesure. Nous pouvons personnaliser la pression d'essai maximale, les dimensions de serrage et les systèmes de contrôle en fonction de vos types de vannes spécifiques.

Q6 : Quel est le délai de livraison standard pour une commande ?

A6 : Pour les machines de test standard, le délai de livraison est généralement de 21 à 30 jours. Les bancs d'essai de vannes personnalisés peuvent prendre de 30 à 35 jours, en fonction de la complexité de la conception.

Q7 : Quelles conditions de paiement acceptez-vous habituellement ?

A7 : Nous acceptons généralement T/T à l’avance, Visa, WestUnion avec un dépôt de 30 % et un solde de 70 % avant expédition. Le L/C à vue est également acceptable pour les commandes d’entreprise plus importantes.

Q8 : Comment emballez-vous l’équipement pour l’expédition internationale ?

A8 : Nous utilisons des caisses en bois robustes et sans fumigation standard d’exportation avec un emballage intérieur résistant à l’humidité. Cela garantit que l’équipement reste intact pendant le transport ferroviaire ou maritime longue distance vers votre usine.

Q9 : Comment installer et faire fonctionner le banc d’essai de vannes dès sa réception ?

A9 : Nos machines sont livrées presque entièrement assemblées. Nous fournissons des manuels d'utilisation détaillés et des didacticiels vidéo étape par étape. Notre équipe technique est également disponible en ligne pour guider vos opérateurs.

Q10 : Quelle est la politique de garantie pour vos produits ?

A10 : Nous offrons une garantie standard de 24 mois à compter de la date de livraison. Même après l'expiration de la garantie, nous fournissons une assistance technique à vie et fournissons gratuitement des pièces de rechange.

Q11 : Comment obtenir rapidement un devis précis ?

A11 : Veuillez partager les détails spécifiques de votre vanne : type de vanne, plage de tailles (DN), pression d'essai maximale (PN) et extrémités de connexion. Nos ingénieurs vous enverront une proposition technique précise sous 24 heures.

Q12 : Les pièces de rechange sont-elles faciles à obtenir après la garantie ?

A12 : Bien sûr ! Nous utilisons des composants hydrauliques et électriques standard internationalement reconnus pour une longue durée de vie. Situés dans « la capitale chinoise des pompes et des vannes », nous pouvons livrer des pièces de rechange rapidement par express international.

Guide d'achat

Si vous recherchez un banc d'essai de vannes multi-connexions verticales rentable, ou si vous avez besoin de personnaliser des spécifications spéciales pour votre ligne de production de vannes, veuillez nous envoyer vos exigences spécifiques. Notre équipe technique et commerciale vous répondra avec une solution professionnelle et un prix d'usine compétitif dans les 24 heures ouvrables.
