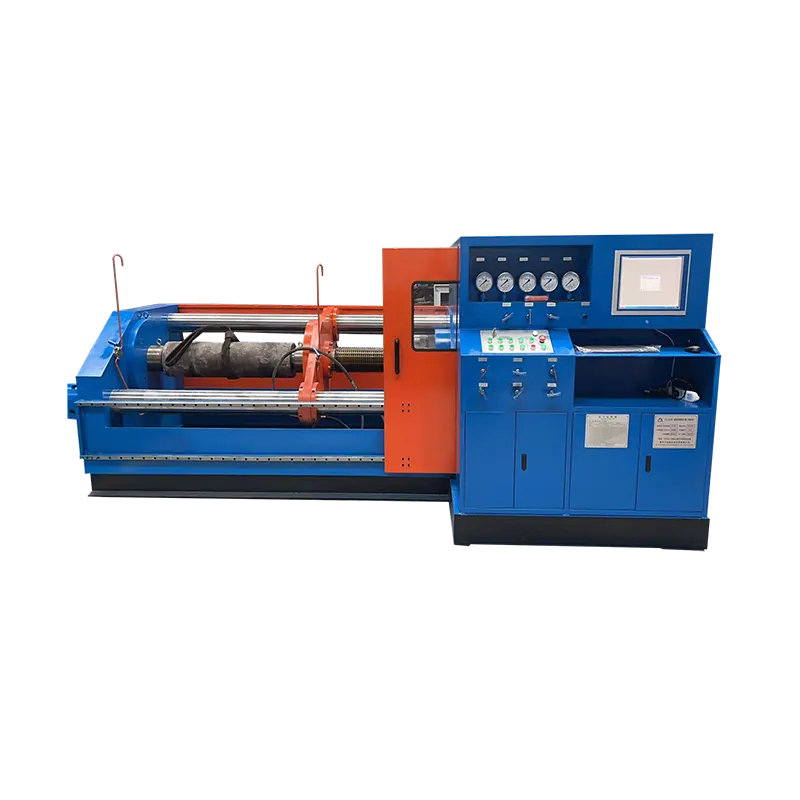

Banc d'essai de vanne de serrage horizontale DN400

Le mécanisme à vis de précision fournit une force de serrage stable et uniforme avec moins de risque de fuite hydraulique par rapport aux machines hydrauliques. Équipé de manomètres de haute précision et d'un système de maintien de pression de commande électrique. Conforme à la norme de test GB/T 13927 2022. Largement utilisé dans les usines de fabrication de vannes pour les ateliers de contrôle qualité et de réparation sortants d'usine.

Description détaillée du produit Points brefs

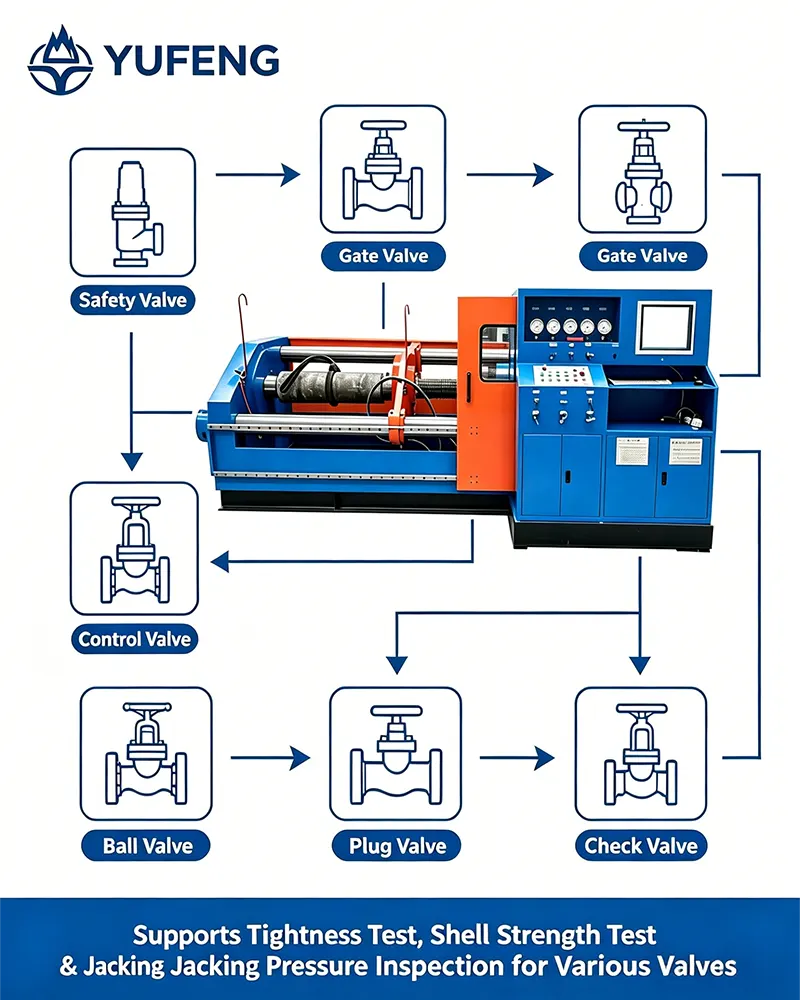

Le banc d'essai de vanne de serrage axial à vis horizontale 1 DN400 convient aux connexions d'extrémité à brides, soudées et filetées, y compris les vannes à bille, les vannes à vanne, les vannes à soupape, les clapets anti-retour et autres vannes industrielles.

2 Méthode de serrage : le moteur triphasé entraîne l'écrou et la vis mécaniques pour presser la plaque d'étanchéité contre la face d'extrémité de la vanne, obtenant ainsi une étanchéité stable de la face d'extrémité axiale avec une force externe minimale sur le corps de la vanne.

3 Étanchéité entre la vanne et la plaque d'étanchéité : étanchéité de la face d'extrémité avec un joint torique ou un joint plat, permettant une inspection visuelle directe des points de fuite pour une évaluation rapide de l'intégrité de l'étanchéité.

Le banc d'essai de vanne de serrage axial à vis horizontale 4 DN400 prend en charge les milieux de test, notamment l'eau pour les tests de résistance de la coque et d'étanchéité à haute pression, et l'air ou l'azote gazeux basse pression de 4 à 7 bars pour les tests d'étanchéité pneumatique.

5 éléments de test terminés : test de résistance de la coque hydrostatique à 1,5 fois la pression nominale, test de joint d'eau à haute pression à la pression nominale de 1,1 fois et test d'étanchéité pneumatique à basse pression de 4 à 7 bars.

6 Plage de diamètres d'essai : DN50 à DN400, avec réglage flexible de la course pour s'adapter à différentes longueurs de corps de vanne.

7 Mécanisme de serrage : système de vis et d'écrous de précision entraîné par un moteur triphasé, fournissant une force de serrage uniforme et stable.

8 Mesure de pression : équipé de manomètres de haute précision et d'un système de maintien de pression de commande électrique pour un maintien de pression précis et stable pendant les tests.

9 Avantage principal : par rapport aux machines hydrauliques pures, la structure à vis maintient une force de serrage constante avec un risque de fuite hydraulique réduit, ce qui la rend idéale pour l'inspection répétitive à long terme de la qualité des vannes moyenne pression.

Caractéristiques et applications du produit

Présente de brefs points

1. La structure de serrage à vis mécanique fournit une force de serrage stable et uniforme avec moins de risque de fuite hydraulique

2. Système d'écrou et de vis entraîné par moteur triphasé pour un fonctionnement fiable et convivial

3. Large plage de test réglable couvrant DN50 à DN400 pour diverses spécifications de vannes

4. Le réglage flexible de la course s'adapte à différentes longueurs de corps de vanne

5. Manomètres de haute précision pour une surveillance précise de la pression

Le système de maintien de pression de commande 6.Electric assure un maintien stable de la pression à long terme

7. Prend en charge les supports de test à l'eau et à l'air pour une capacité de test complète

8. Conforme aux normes de test internationales GB/T 13927 2022

9. Coût de maintenance inférieur par rapport aux systèmes hydrauliques

10. Idéal pour l'inspection répétitive à long terme de la qualité des vannes à moyenne pression

Points brefs des candidatures

● Fabricants de vannes pour l'inspection qualité à la sortie d'usine FAT

● Ateliers de réparation et de maintenance pour la révision des vannes MRO

● Centrales électriques pour la maintenance des vannes

● Industries chimiques et pétrochimiques

● Secteurs miniers et métallurgiques

● Grands utilisateurs finaux industriels pour le contrôle qualité entrant IQC

● Agences de test et de réparation tierces

● Réseaux de chauffage urbain et systèmes d'adduction d'eau

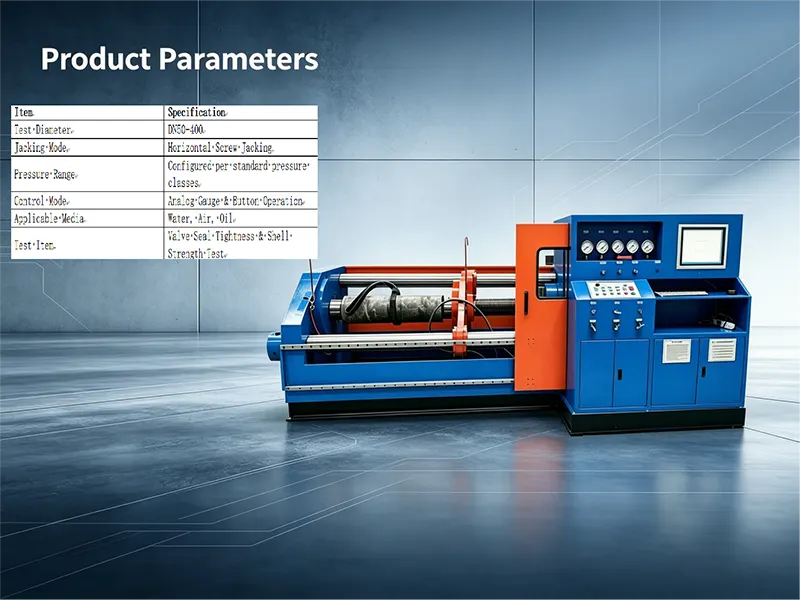

Tableau des données techniques

FAQ Points brefs

1 Êtes-vous une société commerciale ou un fabricant ?

Nous sommes un fabricant de machines à vannes Wenzhou Yufeng, une usine directe spécialisée dans la R&D et la production d'équipements de test et de meulage de vannes.

2 Quel est votre MOQ pour ce banc de test ?

MOQ n'est qu'un ensemble, bienvenue aux petites commandes à l'essai et aux achats en gros.

3 De quelles certifications de qualité disposez-vous ?

Équipement fabriqué sous contrôle qualité strict, certifications CE et ISO disponibles sur demande.

4 Pourquoi choisir le serrage à vis plutôt que le serrage hydraulique ?

Le mécanisme à vis maintient une force de serrage constante avec un risque de fuite hydraulique réduit, des coûts de maintenance réduits et est idéal pour l'inspection répétitive à long terme de la qualité des vannes moyenne pression.

5 À quelles normes de test cette machine est-elle conforme ?

Conforme à la norme GB/T 13927 2022 et peut également répondre aux normes API et ISO sur demande.

6 Prenez-vous en charge les services personnalisés OEM ODM ?

Oui, nous personnalisons la plage de diamètres de test, la course, la force de serrage et les systèmes de contrôle en fonction d'exigences spécifiques.

7 Quels supports de test prend-il en charge ?

Supporte à la fois l'eau pour les tests hydrostatiques et l'air ou l'azote basse pression pour les tests d'étanchéité pneumatiques.

8 Quel est le délai de livraison standard ?

Configuration standard généralement 21 à 30 jours, modèles personnalisés 30 à 35 jours.

9 Quelles conditions de paiement acceptez-vous ?

Habituellement T/T avec dépôt de 30 pour cent et solde de 70 pour cent avant expédition, L/C à vue également acceptable.

10 Quelles informations dois-je fournir pour un devis ?

Veuillez partager le type de vanne, la plage de diamètres DN, la pression nominale PN, le type de raccordement de vanne à bride ou soudé ou fileté et les exigences en matière de volume de production.
