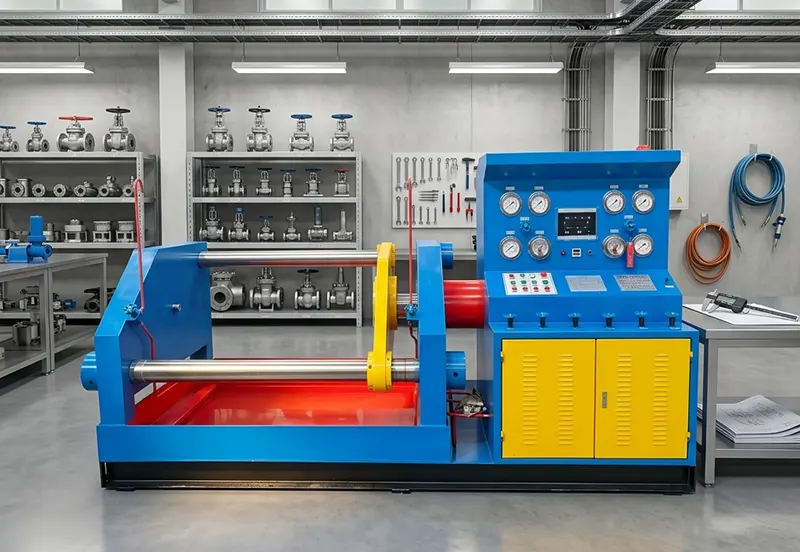

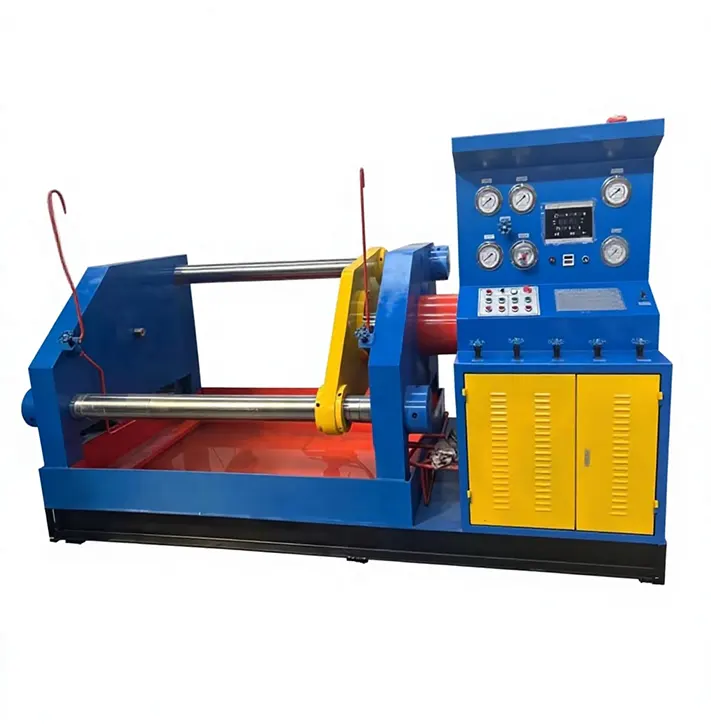

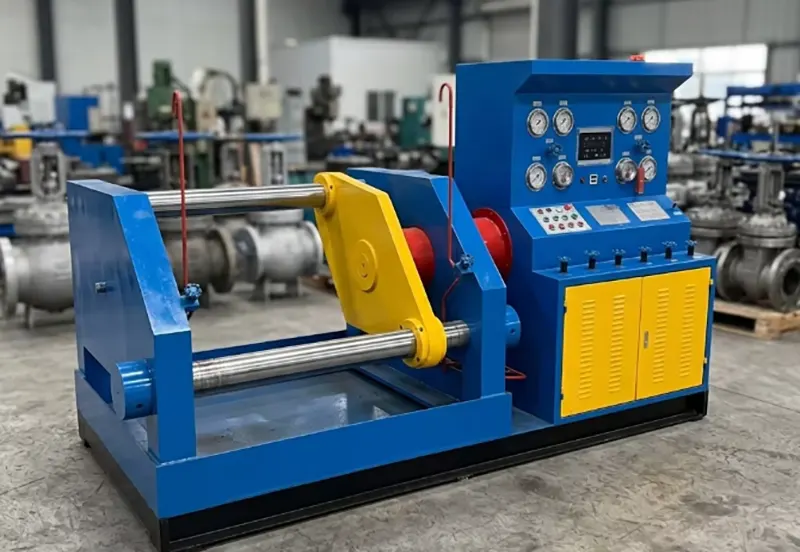

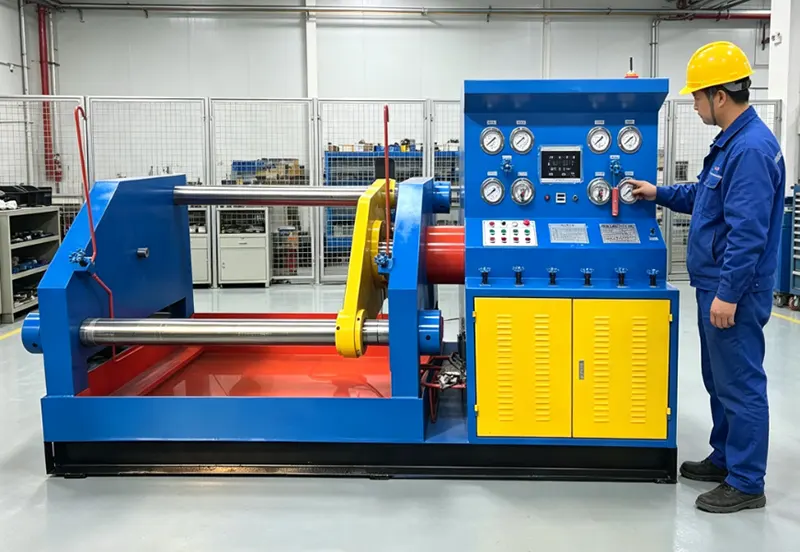

Banc d'essai hydraulique horizontal léger de valve de pression supérieure

Le banc d'essai léger de vanne hydraulique à pression supérieure prend en charge à la fois l'eau à haute pression et l'air à basse pression comme supports de test, couvrant 1,5 fois le test de coque hydrostatique à pression nominale, 1,1 fois le test d'étanchéité à l'eau à haute pression à pression nominale et le test d'étanchéité à l'air à basse pression de 4 à 7 bars. Le système hydraulique intégré offre une force de serrage réglable, adaptée à diverses spécifications de vannes du DN100 au DN600, avec une force de pointe maximale jusqu'à 137 tonnes. Il est conforme aux normes internationales de test et d'inspection des vannes et est largement utilisé pour l'inspection QC à la sortie de l'usine, le FAT chez les fabricants de vannes et les agences de test tierces.

Le banc d'essai de vannes de pression hydrauliques supérieures horizontales légères est conçu pour tester les connexions d'extrémité droites à brides, soudées et filetées pour les vannes à bille, les vannes à vanne, les vannes à soupape, les clapets anti-retour et autres vannes industrielles.

La méthode de serrage utilise un vérin hydraulique supérieur pour entraîner directement la plaque d'étanchéité contre la face d'extrémité de la vanne, obtenant ainsi une étanchéité axiale de la face d'extrémité. La force de serrage inférieure est réglable, exerçant une force externe minimale sur le corps de la vanne. L'étanchéité entre la vanne et la plaque aveugle peut être soit une étanchéité d'extrémité, soit une étanchéité conique, permettant une inspection visuelle directe des points de fuite pour une évaluation rapide de l'intégrité de l'étanchéité. Les milieux de test comprennent de l'eau (pour les tests de résistance de la coque et d'étanchéité à haute pression) et du gaz basse pression de 4 à 7 bars (air ou azote, pour les tests d'étanchéité pneumatique). Le banc réalise trois éléments de test principaux : un test de résistance hydrostatique de la coque à 1,5 fois la pression nominale, un test d'étanchéité à l'eau à haute pression à une pression nominale de 1,1 fois et un test d'étanchéité pneumatique à basse pression de 4 à 7 bars. La plage de test couvre le DN100 au DN600 (voir le tableau des plages de test de pression pour plus de détails). Le cylindre de pression supérieur mesure Ø250 mm, le diamètre de la plaque d'étanchéité varie de 400 à 1 400 mm, l'espacement interne des tirants est de 950 mm et la force de serrage maximale est de 137 tonnes.

En résumé, ce banc d'essai de vannes de pression hydrauliques horizontales légères offre une conception modulaire et légère, une structure compacte, un fonctionnement ergonomique et un entretien facile. Il s'agit d'une solution idéale pour les fabricants de vannes, l'industrie pétrolière et gazière, les mines et la métallurgie, les centrales électriques, l'industrie chimique et pétrochimique, les ateliers MRO, l'IQC chez les grands utilisateurs finaux industriels et les agences de test tierces.

Caractéristiques du produit

1. Conception modulaire et légère, structure compacte, fonctionnement ergonomique et entretien et déplacement faciles.

2. Le vérin hydraulique supérieur entraîne directement la plaque d'étanchéité pour une étanchéité axiale fiable, évitant ainsi les forces latérales qui pourraient endommager la vanne.

3. Système hydraulique puissant avec pression de serrage réglable en continu en fonction de la pression nominale de test de la valve ; pression de suralimentation hydraulique maximale jusqu'à 31,5 MPa.

4. Unité de pompe d'alimentation en eau hydraulique équipée de deux plages de pression (micro-pression et moyenne/haute pression), couvrant une plage de pression d'alimentation de 0,4 à 48,0 MPa pour répondre à diverses exigences de test de pression nominale.

5. L'eau de test peut être recyclée, offrant une solution économique et respectueuse de l'environnement qui réduit les coûts d'exploitation à long terme.

6. Système de contrôle à écran tactile PLC en option pour le contrôle automatique de la pression d'essai, l'acquisition de données en temps réel, le stockage de données historiques et l'impression de rapports de test, répondant aux exigences intelligentes de gestion de la qualité.

7. Prend en charge les tests de fuite pneumatiques à basse pression pour garantir la sécurité et la fiabilité des vannes dans des conditions de service de gaz.

Applications

● GRAISSE

● Industrie pétrolière et gazière

● Mines et métallurgie

● Centrales électriques

● Industrie Chimique et Pétrochimique

● Ateliers MRO

● IQC chez les grands utilisateurs finaux industriels

● Agences de tests tierces

Tableau des spécifications techniques

Tableau de portée des tests de résistance (MPa)

FAQ

1. Quelle est la plage de diamètres de test de ce banc ?

Il couvre le DN100 au DN600.

2.Quels types de vannes peuvent être testés ?

Il convient aux robinets à tournant sphérique à brides, soudés et filetés, aux robinets-vannes, aux robinets à soupape, aux clapets anti-retour et à d'autres vannes industrielles.

3.Quels supports de test sont pris en charge ?

Eau pour les tests hydrostatiques et d'étanchéité, et gaz basse pression de 4 à 7 bars (air ou azote) pour les tests d'étanchéité pneumatique.

4.Quels sont les trois principaux éléments du test ?

Test de coque hydrostatique à 1,5 fois la pression nominale, test d'étanchéité à l'eau haute pression à 1,1 fois la pression nominale et test d'étanchéité pneumatique basse pression de 4 à 7 bar.

5.Comment la valve est-elle serrée et scellée ?

Un vérin hydraulique supérieur entraîne directement la plaque d'étanchéité contre la face d'extrémité de la vanne, réalisant ainsi une étanchéité axiale avec une force externe minimale. Le scellement peut être d’extrémité ou conique, permettant une détection visuelle facile des fuites.

6. Quelle est la force de serrage maximale maximale ?

La force de serrage maximale est de 137 tonnes.

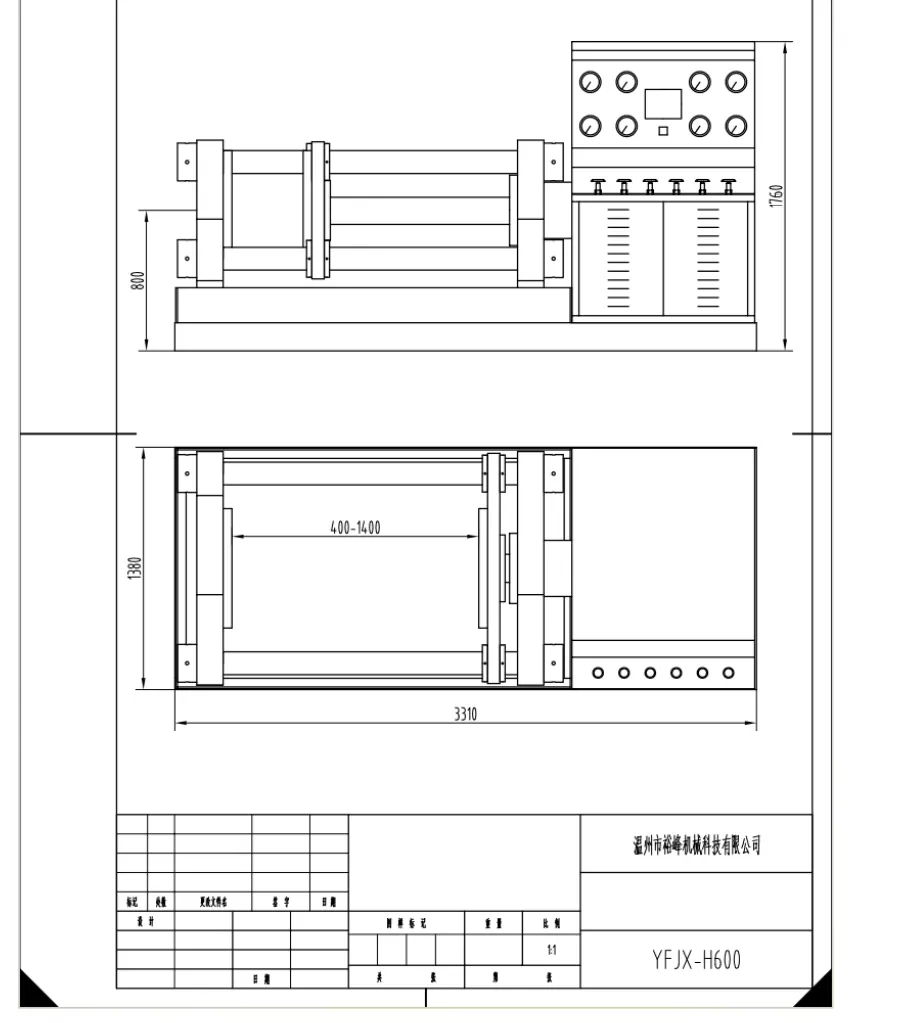

7.Quelles sont les spécifications du cylindre de pression supérieur et de la plaque d'étanchéité ?

Le cylindre de pression supérieur mesure Ø250 mm et le diamètre de la plaque d'étanchéité varie de 400 à 1400 mm.

8.Quelle est la distance interne entre les tirants ?

Sa taille est de 950 mm, ce qui facilite le chargement et le déchargement des vannes plus grandes.

9. À quelles industries et applications ce banc est-il adapté ?

Il est largement utilisé dans les usines de fabrication de vannes pour le contrôle qualité et le FAT sortants, le pétrole et le gaz, les mines, la métallurgie, les centrales électriques, les usines chimiques et pétrochimiques, les ateliers MRO, l'inspection entrante des grands utilisateurs industriels et les agences de test tierces.

10. Prend-il en charge le contrôle automatisé et la gestion des données ?

Oui, un système de contrôle à écran tactile PLC en option est disponible pour le contrôle automatique de la pression d'essai, l'acquisition de données en temps réel, le stockage de données historiques et l'impression de rapports de test, répondant ainsi aux exigences de gestion intelligente de la qualité.
