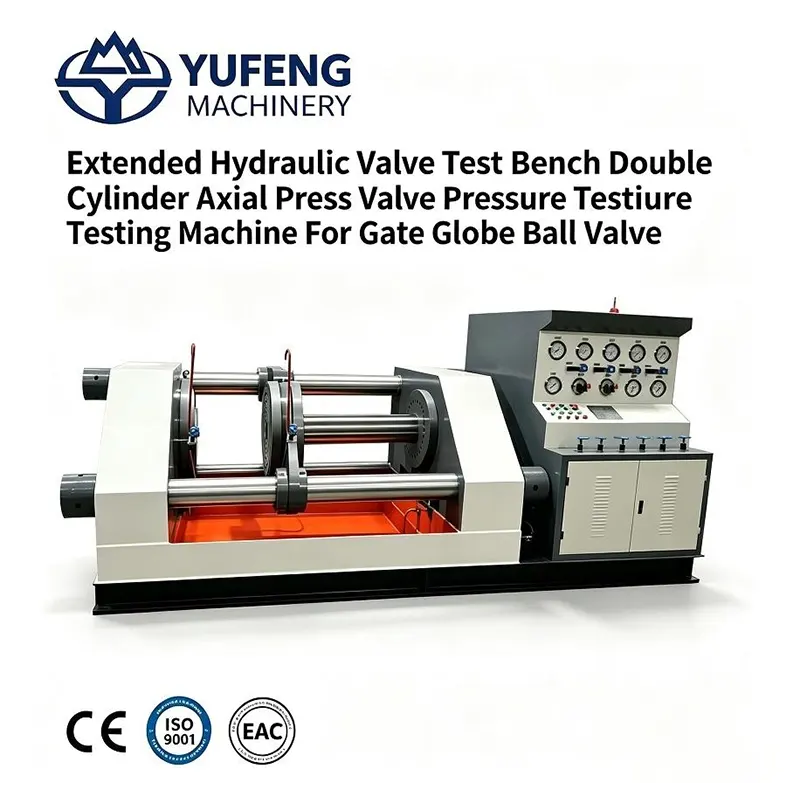

Banc d'essai axial étendu de valve de presse de double vérin hydraulique horizontal

Adoptant une conception de levage synchrone à double vérin hydraulique, ce banc d'essai de vanne de presse axiale à double vérin hydraulique horizontal étendu applique une force axiale uniforme aux deux extrémités de la vanne, garantissant une répartition uniforme des contraintes et un serrage ferme à tout moment. Il peut effectuer un test de résistance de coque à haute pression et une inspection de fuite de maintien de pression d'étanchéité de siège de longue durée, entièrement conforme aux spécifications internationales de test de vanne GB/T13927-2022 et API 598. Équipé d'un mécanisme de course réglable ultra-longue, d'un système de commande hydraulique synchrone et d'un dispositif de verrouillage de protection de sécurité autobloquant intégré, le banc prend en charge la commutation de supports de test double eau-air.

Il résout en profondeur les problèmes techniques courants des vannes longues lors des tests de pression : alignement de centrage imprécis, déviation de contrainte inégale et maintien de pression instable. Il s'agit de l'équipement d'inspection dédié idéal pour le contrôle qualité en usine des vannes allongées utilisées dans les pipelines de transport longue distance. Paramètres standards de base : calibre maximum applicable DN400, poids total 8 tonnes, dimension hors tout 304518701200 mm, puissance nominale 6,75 kW. La course maximale, le tonnage du roulement et la pression d'essai peuvent être personnalisés en fonction de la longueur réelle de la vanne et des exigences des conditions de travail du client. Nous fournissons des services de mise à niveau de la certification CE, de panneau de commande multilingue et d'adaptation de la tension d'exportation 415 V aux fabricants de pipelines et de vannes étrangers.

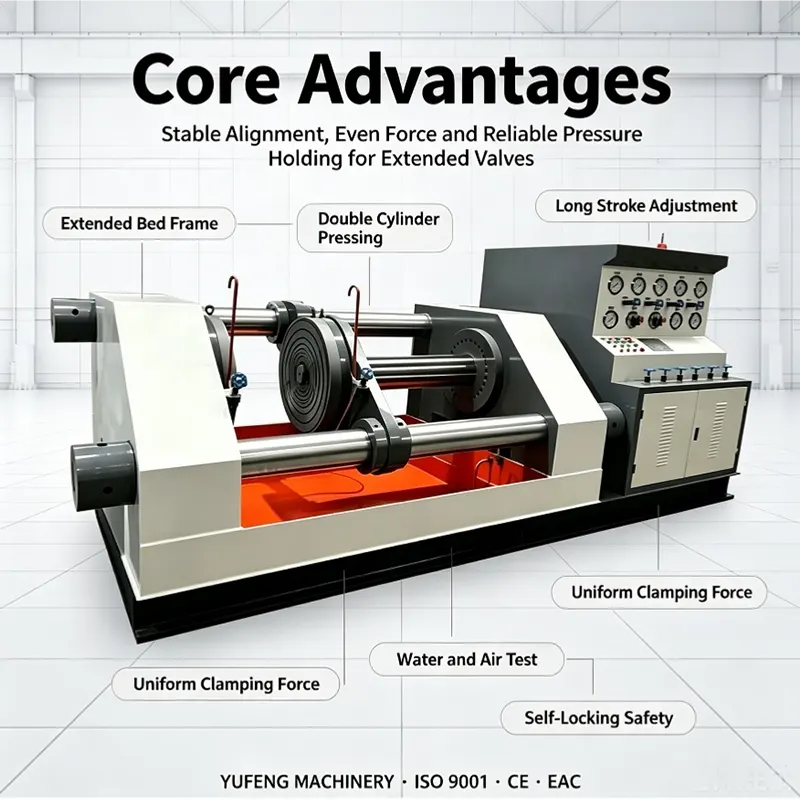

Sept avantages différenciés fondamentaux

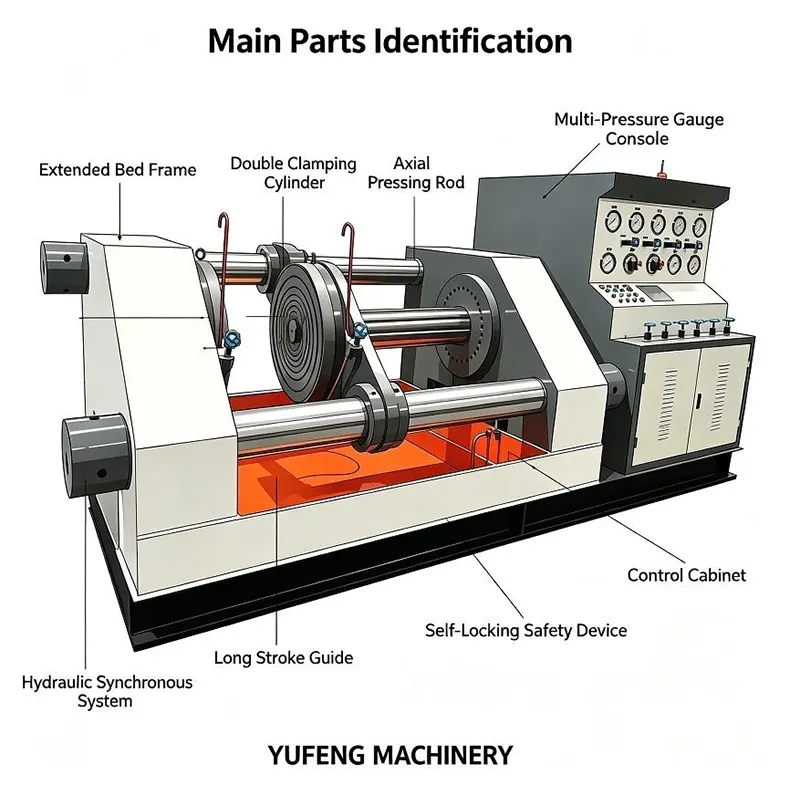

1. Cadre de lit intégral allongé + course réglable ultra-longue (conception originale du noyau) Le plus grand avantage différencié du banc d'essai de vanne de presse axiale à double vérin hydraulique horizontal étendu : cadre de base rigide étendu avec course de réglage coulissante super longue, s'adapte parfaitement aux vannes de canalisation extra longues qui ne peuvent pas être serrées par des bancs d'essai standard ordinaires, adaptabilité flexible à différentes longueurs de corps de vanne.

2. Double vérin hydraulique vérin axial synchrone serrage équilibré Deux vérins hydrauliques fonctionnent de manière synchrone sous commande hydraulique en boucle fermée, la force de serrage agit symétriquement sur deux faces d'extrémité ; aucune charge excentrique, moment de flexion ou force de cisaillement latérale généré sur les corps de vanne longs, empêchant efficacement la déformation de la vanne lors d'un maintien de longue durée à haute pression.

3. Résout parfaitement tous les points douloureux des tests de pression des vannes longues. Élimine trois problèmes majeurs des tests de vannes industrielles longues : positionnement de centrage difficile, contrainte inégale conduisant à une déviation d'étanchéité, fluctuation de pression provoquant un échec de l'inspection de l'étanchéité ; un serrage stable garantit des données de détection authentiques et reproductibles.

4. Système de pression de circulation indépendant à double milieu d'eau et d'air Un pipeline de remplissage d'eau séparé et un pipeline de pressurisation d'air sont disposés indépendamment ; l'eau est utilisée pour le test hydrostatique de résistance de la coque, l'air comprimé pour la détection des fuites d'étanchéité interne. Le système de contrôle de pression constante PLC compense automatiquement la perte de pression pendant la période de maintien, fluctuation de pression ≤ ± 1 %.

5. Cadre de base soudé intégral résistant aux contraintes. L'ensemble du lit est fabriqué avec une soudure monobloc en tôle d'acier épaisse, suivie d'un traitement de recuit de soulagement des contraintes ; capacité de charge totale jusqu'à 8 tonnes, fonctionnement continu à long terme sous charges lourdes sans flexion, torsion ou déformation par vibration du cadre.

6. Mécanisme de Protection de verrouillage de sécurité autobloquant multicouche, verrouillage automatique de surpression de serrage hydraulique intégré, soulagement automatique de la limite de pression d'essai, anti-collision de limite de course, verrouillage de sécurité quadruple de mise hors tension d'arrêt d'urgence; toute la puissance de sortie sera coupée instantanément dès que des conditions anormales se produisent, conformément aux normes de sécurité des machines industrielles CE de l'UE.

7. Port d'extension de mise à niveau intelligente numérique réservé L'armoire de commande électrique principale réserve l'interface d'extension de communication industrielle, les clients peuvent ultérieurement moderniser le programme de test automatique de l'écran tactile, l'enregistrement de la courbe de pression, l'exportation du rapport d'inspection électronique et les fonctions d'accueil du système MES pour réaliser une traçabilité numérique complète des enregistrements d'inspection par lots.

Tableau complet des paramètres techniques

Sept scénarios d'application cibles

1. Usines professionnelles de fabrication de vannes pour pipelines longs : inspection de livraison hors ligne par lots de brides de pipeline de transmission allongées et de vannes soudées.

2. Fabricants d'équipements pour pipelines de pétrole et de gaz longue distance : vérification des performances de pression des vannes de coupure et de régulation à corps long pour les pipelines principaux.

3. Projets de canalisations d'approvisionnement en eau municipales à grande échelle : test d'étanchéité d'acceptation des vannes de canalisation enterrées depuis longtemps.

4. Centrales thermiques et centrales électriques de chauffage : réinspection périodique des longues vannes de canalisation auxiliaire dans les systèmes d'alimentation en chaleur.

5. Station professionnelle de réparation et de maintenance de vannes de longueur spéciale : nouveau test de performance après rénovation pour les vannes industrielles longues utilisées recyclées.

6. Sociétés d'ingénierie EPC pétrolières et gazières à l'étranger : équipement de test dédié à valve longue personnalisé avec documents complets de certification d'exportation CE.

7. Laboratoires de R&D sur la structure des vannes : test de pression du cycle de fatigue pour les prototypes de vannes allongées nouvellement développés sous différents niveaux de pression.

Système de service intégré mondial avant-vente, en vente et après-vente

Support technique personnalisé avant-vente

Les ingénieurs professionnels chargés des tests de vannes longues effectuent une communication technique individuelle, confirment la longueur totale de la vanne, la plage de calibres, la pression d'essai maximale et les exigences de course ; fournir un dessin de disposition de l'équipement et un service gratuit de vérification des tests de pression d'échantillon de vanne, émettre un programme de test personnalisé ciblé et un devis formel dans les 24 heures ouvrables.

Service de production et d'expédition à l'exportation en vente

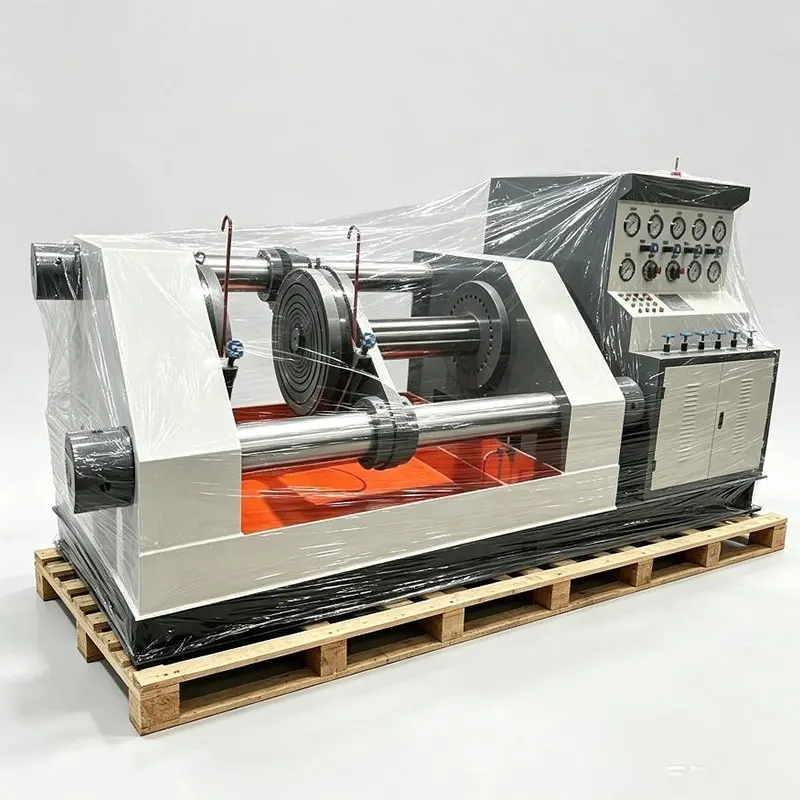

Progression complète de la production suivie par vidéo en temps réel ; test de cycle de pression continue à pleine charge terminé avant la livraison avec les enregistrements de test originaux archivés. La version d'exportation adopte un cadre en bois massif très épais + une ceinture en acier, un emballage renforcé résistant aux chocs et à l'humidité ; un schéma hydraulique, un schéma de câblage électrique, un manuel d'utilisation multilingue et un ensemble complet de documents de certification de dédouanement sont livrés avec la machine.

Service mondial d'assurance qualité après-vente

Les vérins hydrauliques doubles, les centrales hydrauliques, les contrôleurs PLC et les capteurs de pression bénéficient d'une garantie mondiale de 24 mois ; remplacement gratuit des pièces de rechange endommagées non artificielles pendant la période de garantie. Nous fournissons un débogage des paramètres en ligne à distance, des didacticiels vidéo complets sur les opérations, coordonnons les agents locaux à l'étranger pour l'installation, la mise en service et la maintenance sur site ; fourniture à vie de pièces de rechange hydrauliques générales et consultation technique gratuite à long terme sur les tests de pression des vannes.

FAQ et guide d'achat officiel

Foire aux questions

Q1 : Pourquoi choisir ce banc d'essai allongé pour les vannes à corps long au lieu des bancs d'essai ordinaires ?

A1 : Il est conçu avec un cadre de lit allongé et une course réglable ultra-longue exclusivement pour les vannes allongées, le serrage synchrone à double cylindre évite la déformation par flexion des corps de vanne longs et fins, la précision du positionnement et la stabilité du maintien de la pression sont bien supérieures aux modèles ordinaires standard.

Q2 : Le serrage synchrone du double cylindre entraînera-t-il une déviation de la vanne ?

A2 : La commande synchrone hydraulique en boucle fermée garantit que la vitesse de poussée et la poussée des deux cylindres sont complètement cohérentes, la vanne est centrée tout le temps sans déviation ni décalage.

Q3 : L’enregistrement de la courbe de pression et la fonction de rapport électronique peuvent-ils être mis à niveau ultérieurement ?

A3 : Le système de contrôle réserve une interface d'extension numérique en usine, tous les modules fonctionnels intelligents peuvent être installés ultérieurement après l'achat de l'équipement.

Q4 : La certification CE est-elle disponible pour le commerce d’exportation à l’étranger ?

A4 : Nous pouvons réaliser une transformation complète de la sécurité des machines industrielles CE, configurer un panneau de commande multilingue et une tension d'exportation de 415 V, fournir des documents complets de certification CE pour le dédouanement et l'audit d'acceptation de projets à l'étranger.

Q5 : Quel est le cycle de livraison de production standard ?

A5 : Cycle de livraison de la configuration standard : 30 jours ouvrables ; course extra longue personnalisée, version ultra haute pression cycle de livraison : 35 jours ouvrés.

Conseils d'achat

Veuillez envoyer des informations détaillées, notamment la longueur totale de la vanne, la plage de calibres applicable, la pression d'essai maximale et les demandes de certification d'exportation, à notre équipe d'ingénieurs. Nous formulerons une solution complète dédiée aux tests de pression des vannes longues et un devis d'approvisionnement en gros préférentiel dans les 24 heures, prenant en charge les commandes-cadres annuelles de coopération pour les fabricants de vannes de pipeline et les projets de soutien EPC de pipelines longue distance dans le secteur pétrolier et gazier mondial, de conservation de l'eau.
