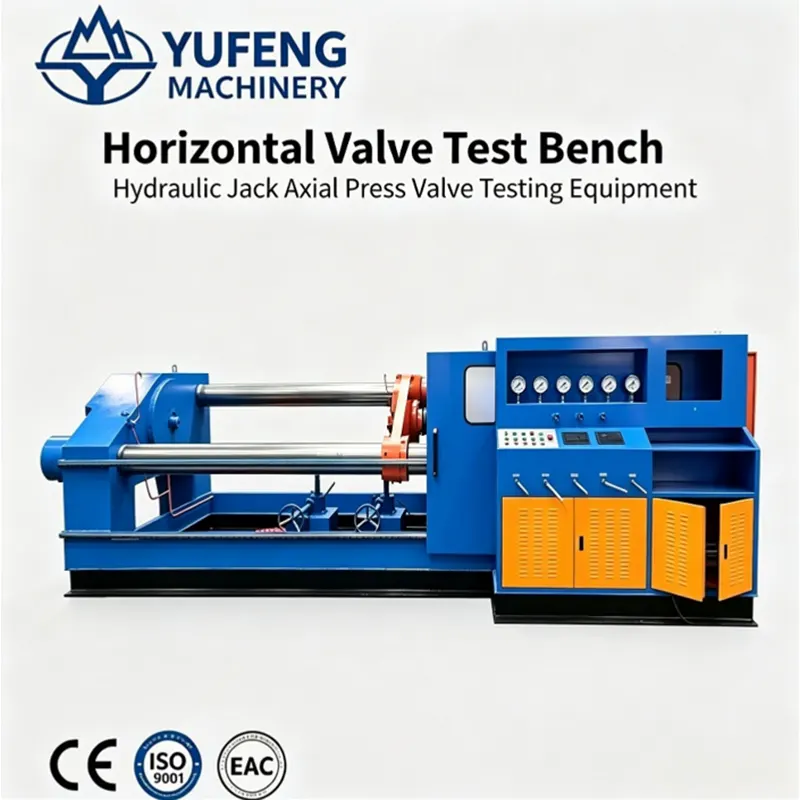

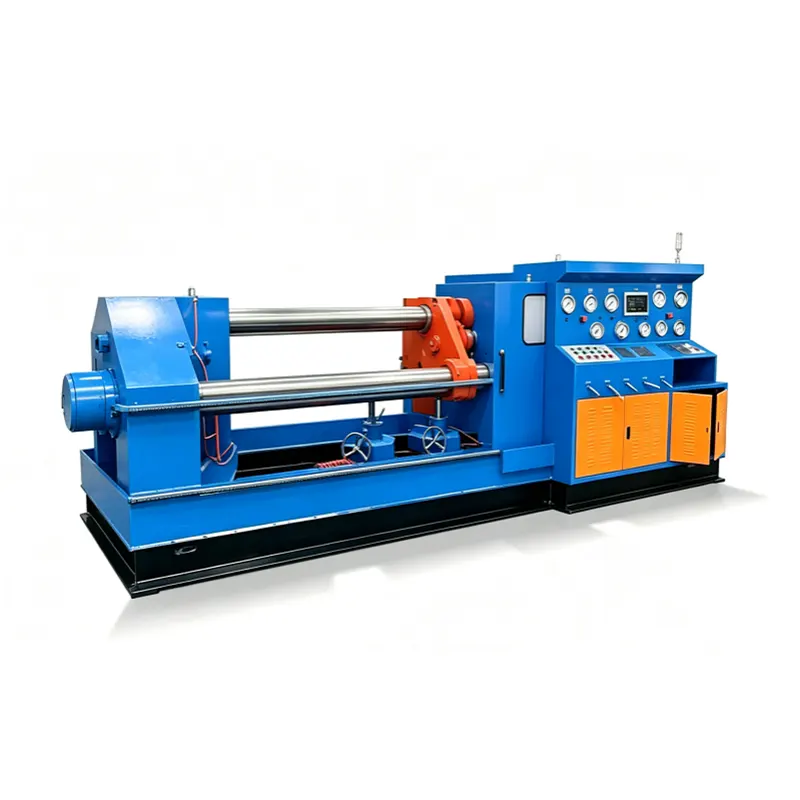

Banc d'essai de valve de presse axiale de vérin hydraulique simple horizontal standard

Ce banc d'essai de vanne de presse axiale à vérin hydraulique simple horizontal standard adopte une conception de serrage rapide à mâchoire horizontale horizontale, éliminant le démontage fastidieux des bancs d'essai verticaux traditionnels, réalisant un chargement et un déchargement rapides des vannes droites à bride en 30 secondes, augmentant considérablement le débit d'inspection quotidien pour les ateliers de vannes de petite et moyenne taille. Équipé de 8 groupes de manomètres de précision indépendants et de vannes de régulation de pression indépendantes multicanaux, il peut effectuer simultanément un test hydrostatique de résistance de la coque et un test d'étanchéité du siège bidirectionnel, prenant en charge les fonctions de maintien de pression segmenté haute, moyenne et basse pression et de compensation automatique de la pression.

Le réservoir d'eau en circulation fermé intégré réalise le recyclage du milieu d'essai, réduit le gaspillage des ressources en eau et la charge de travail de nettoyage de l'atelier ; Le panneau de commande centralisé des boutons PLC intègre toute la logique de fonctionnement des tests, avec un soulagement de la pression de surcharge, un maintien de la pression en cas de panne de courant et une triple protection de verrouillage de sécurité d'arrêt d'urgence pour éviter tout dommage aux vannes et à l'équipement. La disposition globale compacte permet d'économiser de l'espace au sol de l'usine, spécialement personnalisée pour les robinets à tournant sphérique à brides DN15 ~ DN100, les vannes à vanne, les robinets à soupape et les clapets anti-retour, largement adaptés aux ateliers de fabrication de vannes à petite échelle, aux stations de maintenance pétrochimiques, aux salles d'inspection techniques d'approvisionnement en eau et de drainage municipales et aux postes de test des vannes auxiliaires des centrales électriques.

Prise en charge de l'enregistrement manuel des données de test hors ligne et de la mise à niveau facultative de l'acquisition de données numériques sur écran tactile, avec modification de sécurité CE à l'exportation et panneau de commande multilingue disponible pour les usines de traitement de vannes à l'étranger. Il réalise des tests tout-en-un de la résistance de la coque de vanne, de l'étanchéité bidirectionnelle en amont et en aval, répond aux exigences de test de certification des institutions d'inspection tierces et constitue l'équipement d'inspection de base rentable pour les lignes de production de masse de vannes moyennes et petites. Si vous avez besoin d'un équipement de test de pression de vanne de serrage à mâchoires horizontales standardisé avec une certification standard complète, contactez notre équipe technique pour recevoir des fiches de paramètres complètes et un devis cadre formel dans les 24 heures ouvrables.

Sept avantages concurrentiels fondamentaux

1. Structure ergonomique de serrage rapide à mâchoire horizontale Mode de serrage de la mâchoire latérale horizontale, pas besoin de soulever des vannes lourdes verticalement, les opérateurs poussent uniquement le corps de la vanne horizontalement dans la station de serrage ; la course de mâchoire réglable s'adapte à différentes épaisseurs de bride des vannes DN15-DN100, le temps de serrage d'une vanne unique est raccourci de 60 % par rapport aux bancs d'essai verticaux à quatre colonnes, adapté à l'inspection continue par lots de vannes de petite et moyenne taille, la structure de serrage du noyau du banc d'essai de vanne de serrage à mâchoire hydraulique DN100.

2. Système de contrôle séparé de pression indépendant multicanal 8 manomètres de précision associés à des vannes de régulation de pression indépendantes, contrôlent séparément la pression d'essai de coque, la pression d'essai d'étanchéité en amont et la pression d'essai d'étanchéité en aval, réalisant un maintien segmenté haute/moyenne/basse pression sans interférence de pression mutuelle, répondent pleinement aux clauses d'inspection de pression à plusieurs étages API 598, un contrôle de pression stable est le principal avantage de performance du banc d'essai de vanne de serrage à mâchoire hydraulique DN100.

3. Pipeline intégré de stockage et de circulation d'eau au fond du réservoir de stockage à circulation moyenne en boucle fermée intégré, récupération automatique de l'eau de test après chaque cycle de test, zéro déversement de milieu dans l'atelier d'inspection, réduction de la consommation d'eau quotidienne et des travaux de nettoyage manuel des sols, adaptation à l'environnement de production continu de l'atelier sur de longues périodes.

4. Mécanisme de Protection de sécurité industrielle à Triple verrouillage Soupape de surpression hydraulique intégrée, soupape de maintien de pression automatique de mise hors tension et bouton d'arrêt d'urgence physique protection de sécurité à trois couches, coupe automatiquement la sortie de pression en cas de surpression, empêche les dommages d'éclatement de la soupape causés par une mauvaise opération, se conforme aux spécifications de sécurité des machines industrielles CE de l'ue.

5. Disposition d'armoire intégrée compacte économisant le sol Toutes les unités de puissance hydraulique, armoire de commande électrique, réservoir de stockage moyen et cadre de serrage sont intégrés dans une machine entière, occupant moins de 3 mètres carrés de surface d'atelier, correspondant parfaitement aux petites salles d'inspection indépendantes, aux stations de maintenance et aux ateliers de production de vannes en petits lots avec un espace limité.

6. Base de certification de conformité aux normes mondiales. La production en usine suit strictement le système de qualité ISO9001, les performances des tests répondent entièrement aux normes nationales de test des vannes industrielles GB et aux spécifications d'inspection américaines API 598, peuvent fournir des rapports complets d'inspection d'usine, des fiches de données d'étalonnage et des documents justificatifs de certification pour les institutions de test tierces et l'acceptation des projets EPC à l'étranger.

7. Configuration extensible de mise à niveau numérique modulaire Interface de communication de données réservée conservée sur le système de contrôle, peut être ultérieurement mise à niveau vers un cycle de test automatique PLC à écran tactile, enregistrement de courbe de pression, fonction d'exportation de rapport de test électronique, réalisation d'une traçabilité numérique des données d'inspection, amarrage transparent avec le système de gestion de production intelligent MES d'usine.

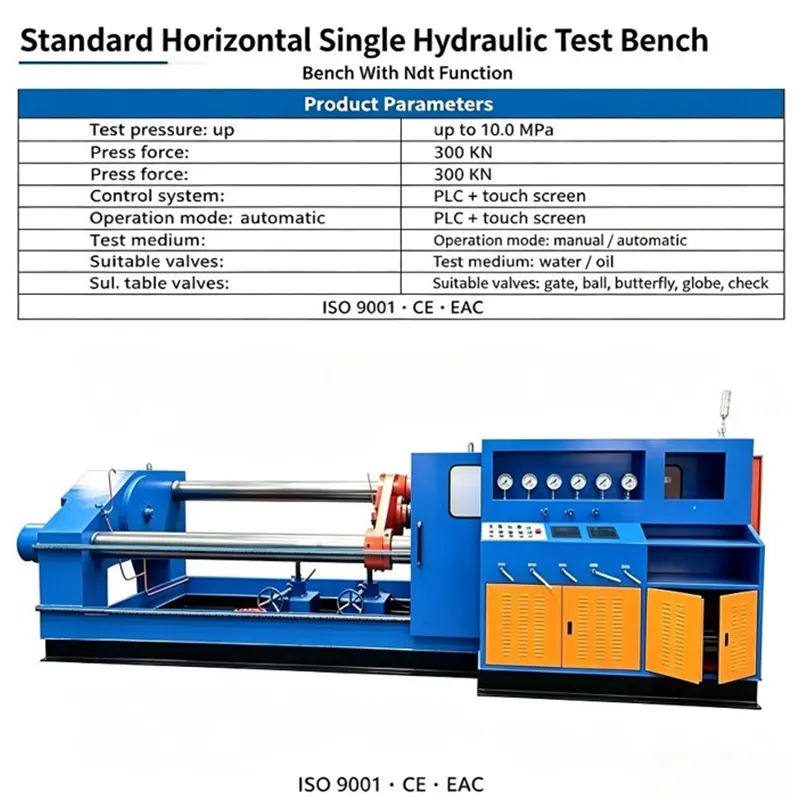

Fiche technique complète

Scénarios d’application de correspondance de cibles

1. Usines de fabrication de vannes de taille moyenne et petite : inspection quotidienne hors ligne des produits finis pour les vannes à bille DN15-DN100 produites en série, les vannes à vanne et les vannes à soupape, la coque de lot complet et les tests de routine des performances d'étanchéité avant la livraison.

2. Stations de maintenance des pipelines de produits pétrochimiques et de gaz naturel : réinspection de la pression de révision sur site pour les vannes de pipeline recyclées, vérification régulière de l'étanchéité des vannes de commande auxiliaires des stations.

3. Salles d'inspection techniques d'approvisionnement en eau et de drainage municipaux : test de résistance et d'étanchéité des vannes en fonte à basse pression pour les vannes de support de canalisations municipales, inspection auxiliaire par un tiers d'acceptation du projet.

4. Ateliers auxiliaires des centrales thermiques et de cogénération : vanne d'arrêt auxiliaire de petit calibre, inspection périodique de la pression du clapet anti-retour pour les conduites d'eau en circulation et de chauffage des centrales électriques.

5. Laboratoires tiers indépendants d'inspection des vannes : vérification de l'échantillon de test de conformité standard, pré-inspection du test de type standard API avant la délivrance du rapport de certification officiel.

6. Ateliers EPC de traitement des vannes à petite échelle à l'étranger : équipement de test compact et peu encombrant pour les usines d'assemblage de petites vannes à l'étranger, prenant en charge un panneau multilingue et la certification d'exportation CE.

7. Laboratoires de vérification des prototypes de R&D de vannes : test de cycle de pression de fatigue de prototype de vanne à petit diamètre de nouveau matériau, test de comparaison des performances d'optimisation de la structure d'étanchéité.

Système mondial de service avant-vente, en vente et après-vente

Support technique avant-vente

Les ingénieurs professionnels du processus d'inspection des vannes effectuent une communication individuelle, confirment le diamètre nominal de la vanne, la classe de pression, les normes d'inspection requises (API/GB) et le volume d'inspection quotidien, fournissent un dessin de configuration de la machine, la conception des paramètres de la mâchoire de serrage et un service de vérification des tests d'échantillons gratuits, émettent un programme de test ciblé et rentable et un devis formel dans les 24 heures.

Service de production et d'expédition en vente

Suivi vidéo de l'ensemble du processus de progression de la production, test de chargement du cycle de pression complet avant la livraison en usine avec rapport d'enregistrement de test original ; Les modèles d'exportation adoptent un emballage en contreplaqué épaissi résistant aux chocs et à l'humidité, un schéma hydraulique complet, un schéma de câblage électrique, un manuel d'utilisation multilingue et un ensemble de documents de dédouanement livrés avec les marchandises.

Garantie Technique Globale Après-vente

Garantie mondiale de 24 mois pour le vérin de serrage à mâchoire hydraulique, le capteur de pression, les pièces principales électriques de contrôle PLC, la fourniture gratuite de pièces de rechange endommagées non humaines pendant la période de garantie ; fournir un débogage des paramètres PLC en ligne à distance, un didacticiel vidéo sur les opérations de test de pression, un service de coordination de la maintenance sur site des agents étrangers ; fourniture à vie de pièces de rechange hydrauliques générales et consultation technique gratuite sur le processus de test des vannes.

7. FAQ et conseils d'achat officiels

Foire aux questions

Q1 : Ce banc peut-il effectuer le test d’étanchéité bidirectionnel requis par la norme API 598 ?

A1 : Oui, trois canaux de contrôle de pression indépendants sont réservés, contrôlant séparément la pression de la coque, la pression de test d'étanchéité en amont et en aval, et correspondent parfaitement à toutes les clauses de maintien de pression à plusieurs étages de la norme API 598.

Q2 : Le serrage à mâchoires horizontales est-il adapté aux vannes en acier allié lourd ?

A2 : La mâchoire hydraulique fournit une force de serrage constante et stable, une course de mâchoire réglable, peut serrer fermement les vannes à brides en acier allié, en acier inoxydable et en fonte dans les diamètres DN15-DN100 sans que la bride ne glisse pendant les tests à haute pression.

Q3 : Puis-je mettre à niveau le système de test automatique numérique après l'achat ?

A3 : L'équipement réserve l'interface d'extension de données en usine, peut être équipé d'un cycle de test automatique PLC à écran tactile, d'un enregistrement de courbe de pression et d'une fonction d'exportation de rapport électronique à tout moment lors d'une utilisation ultérieure.

Q4 : La machine prend-elle en charge la modification de la certification CE pour l’exportation à l’étranger ?

A4 : Nous pouvons effectuer une transformation complète des normes de sécurité CE, configurer un écran tactile multilingue et une tension d'exportation de 415 V en fonction de la demande du marché étranger des clients, fournir un ensemble complet de documents de certification CE pour le dédouanement et l'acceptation du projet.

Q5 : Quel est le cycle de production et de livraison standard ?

A5 : Cycle de livraison standard de banc d'essai de valve de serrage de pince à mâchoires hydrauliques DN100 30 jours ouvrables ; version haute pression personnalisée et cycle de livraison du modèle de mise à niveau numérique 35 ~ 40 jours ouvrables.

Conseils d'achat

Veuillez envoyer des informations détaillées, notamment la plage de diamètre nominal de la vanne, la pression d'essai maximale, la norme d'inspection requise, la quantité d'inspection quotidienne et la demande de tension/certification d'exportation, à notre boîte aux lettres d'ingénierie. Notre équipe générera une solution complète et intégrée d'inspection de la pression des vannes et un devis préférentiel à long terme dans les 24 heures ouvrables, prenant en charge les commandes annuelles d'approvisionnement en gros pour les usines de vannes et les projets de soutien EPC de pipelines d'énergie à l'étranger.
