L'étanchéité axiale directe est obtenue via la plaque de pression supérieure, et la méthode d'étanchéité de la face d'extrémité du joint torique offre une utilisation facile et une observation fiable des fuites. Les pressions nominales personnalisables de PN16 à PN750 répondent à diverses exigences d'inspection en usine et en atelier. Ce banc est le choix idéal pour les fabricants de vannes, les ateliers de maintenance et les agences de test tierces qui ont besoin d'un contrôle qualité rapide et précis pour les vannes de petit diamètre.

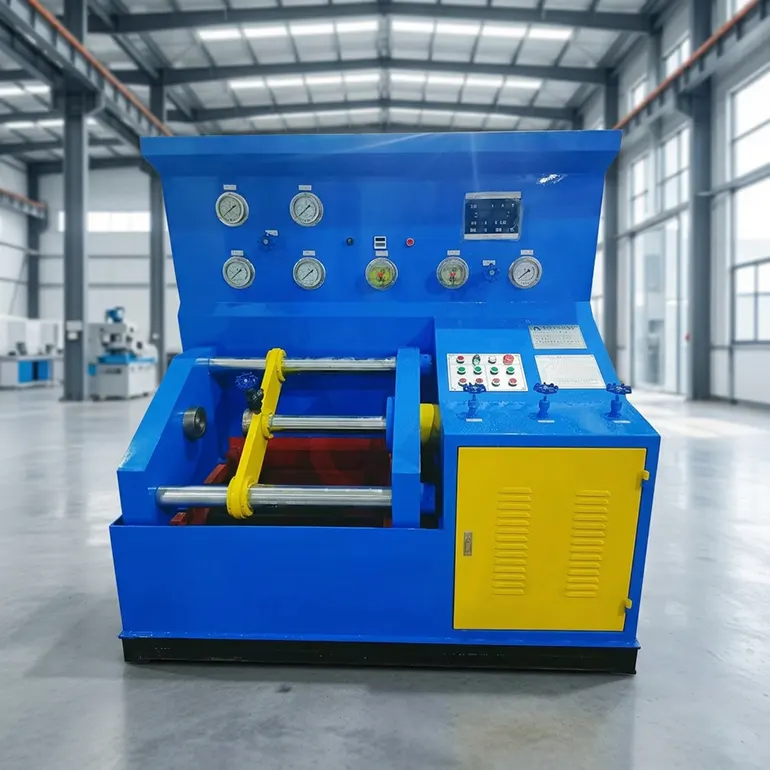

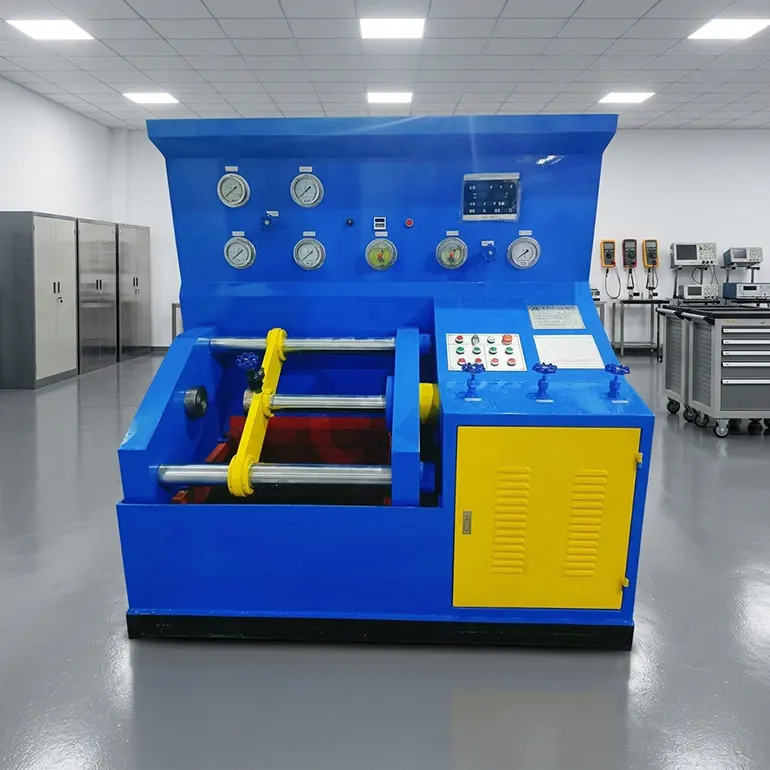

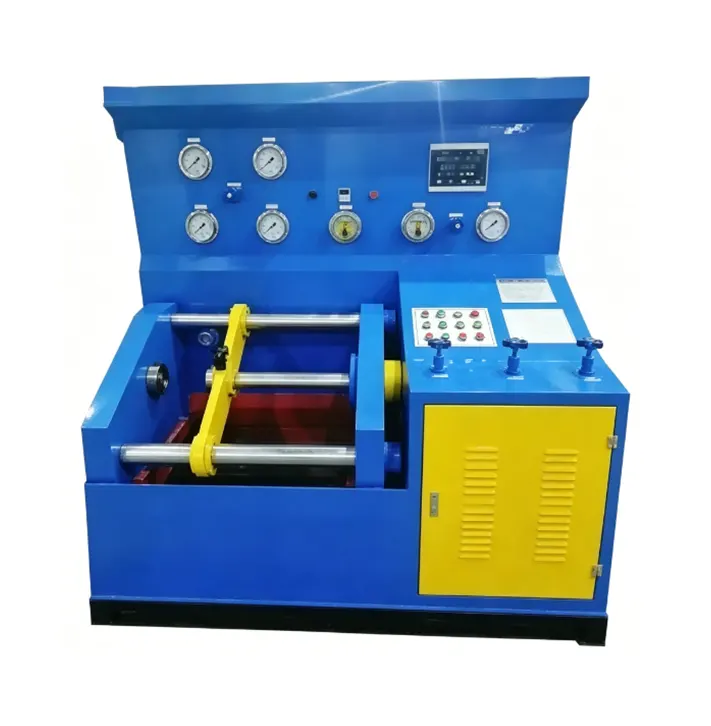

Le mini banc d'essai compact de vannes de pression hydrauliques supérieures horizontales est spécialement conçu pour des tests efficaces et précis de vannes de petit diamètre, combinant une étanchéité axiale fiable, un support de support flexible et une couverture de test complète dans une conception peu encombrante.
Ce banc convient aux robinets à tournant sphérique à brides droites, soudés ou à serrage bout à bout, aux robinets-vannes, aux robinets à soupape, aux clapets anti-retour et à d'autres types courants. Pour le serrage, le cylindre horizontal à pression supérieure pousse directement contre la face d'extrémité de la vanne pour obtenir une étanchéité axiale, tandis que le joint torique d'extrémité entre la vanne et la plaque aveugle permet aux opérateurs d'observer visuellement toute fuite en toute simplicité. Le milieu de test peut être de l'eau ou un gaz basse pression de 4 à 7 bars (air ou azote). Le banc effectue trois éléments de test principaux : un test de coque hydrostatique à 1,5 fois la pression nominale, un test d'étanchéité à l'eau haute pression à 1,1 fois la pression nominale et un test d'étanchéité à l'air basse pression de 4 à 7 bars. Sa plage de test couvre le DN15 au DN65 (voir le tableau des plages de test de pression pour plus de détails). Le diamètre du disque d'étanchéité est réglable de 100 à 600 mm pour s'adapter à différents diamètres extérieurs de bride, et la distance interne entre les tirants est de 500 mm pour un chargement et un déchargement pratiques des vannes. Le cylindre de pression supérieur (tige de piston) a un diamètre de 125 mm (une unité), délivrant une force de serrage maximale de 35 tonnes. Les dimensions hors tout sont d'environ 1 750 mm sur 1 250 mm sur 1 750 mm.
En résumé, le mini banc d'essai horizontal compact pour vannes à pression supérieure hydrauliques est compact, facile à utiliser et constitue une solution idéale pour les fabricants de vannes, les ateliers de réparation et les organismes d'inspection tiers qui nécessitent un contrôle qualité rapide et précis pour les vannes de petit diamètre.
Un encombrement réduit permet d'économiser un espace précieux au sol dans l'atelier.
Une structure de pression supérieure horizontale assure un serrage stable sans déplacement latéral.
Changement rapide de matrice pour différentes tailles de vannes, minimisant le temps de configuration.
Les manomètres de haute précision permettent une régulation précise et un maintien de la pression à long terme.
Conforme aux normes d'inspection GB, API et ISO.
Applications pour : Fabricants de vannes et utilisateurs finaux industriels pour le contrôle qualité en usine et à réception. Ateliers de maintenance, de réparation et de révision. Secteurs de l'énergie, des mines et de la métallurgie. Agences d'inspection et de test tierces.
|
Spécification |
Valeur (Station unique) |
|
Plage de diamètres testée |
DN15 – DN65 |
|
Diamètre du disque d'étanchéité |
100 – 600 millimètres |
|
Distance interne entre les tirants |
500 millimètres |
|
Cylindre à pression supérieure (tige de piston) |
Φ125 mm × 1 unité |
|
Force de serrage maximale |
35 tonnes |
|

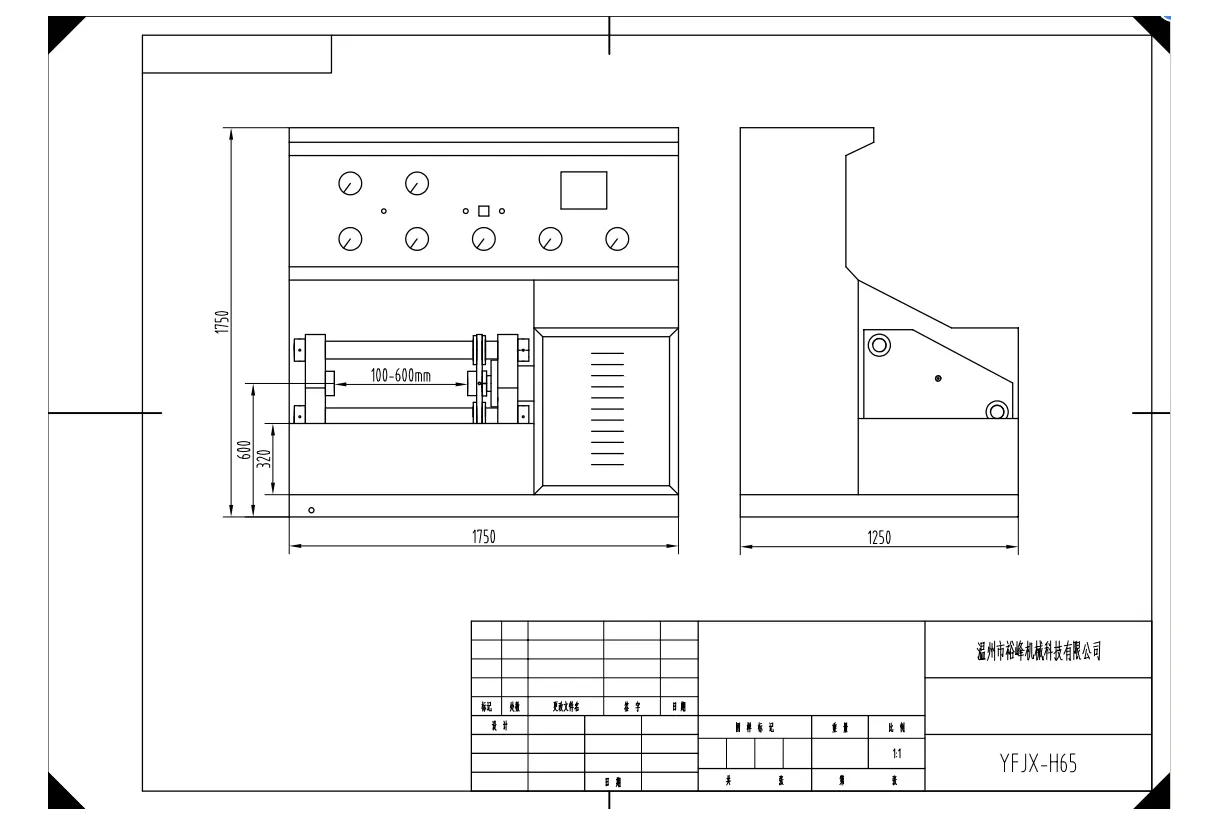

Dimensions hors tout |
1750×1250×1750mm |
|
Médias de test |
Eau / Gaz basse pression 4 à 7 bars (air ou azote) |
|
Pression d'essai maximale (personnalisable) |
Jusqu'à 64,0 MPa (eau) |
|
Types de vannes applicables |
Billes, vannes, globes, clapets anti-retour à brides, soudés ou filetés, etc. |
|
Diamètre nominal |
Pression nominale |
Plage de pression d'essai |
|
DN15 |
20,0-42,0MPa |
1,6-64,0MPa |
|
DN20 |
16,0-42,0MPa |
1,6-64,0MPa |
|
DN25 |
10,0-42,0MPa |
1,6-64,0MPa |
|
DN32 |
6,4-42,0MPa |
1,6-64,0MPa |
|
DN40 |
4,0-42,0MPa |
1,6-64,0MPa |
|
DN50 |
2,5-42,0MPa |
1,6-64,0MPa |
|
DN65 |
1,6-25,0MPa |
1,6-37,5MPa |
1. Quels types de vannes ce banc d’essai peut-il gérer ?
Il convient aux robinets à tournant sphérique à brides droites, soudés ou à serrage bout à bout, aux robinets-vannes, aux robinets à soupape, aux clapets anti-retour et à d'autres types courants de petit diamètre.
2. Quelle est la plage de diamètres des vannes qui peuvent être testées ?
La plage de diamètres testée couvre le DN15 au DN65.
3. Quels supports de test sont pris en charge ?
Le banc peut utiliser soit de l'eau (pour les essais haute pression), soit du gaz basse pression de 4 à 7 bars (air ou azote).
4. Quels éléments de test spécifiques peut-il effectuer ?
Trois tests principaux :
Test hydrostatique en coque à 1,5 fois la pression nominale
Test d'étanchéité à l'eau haute pression à 1,1 fois la pression nominale
Test d'étanchéité à l'air basse pression de 4 à 7 bar
5. Quelle est la force de serrage maximale ?
La force de serrage maximale est de 35 tonnes.
6. Comment la vanne est-elle scellée pendant les tests ?
Le cylindre horizontal à pression supérieure pousse directement contre la face d'extrémité de la vanne pour obtenir une étanchéité axiale. Un joint torique d'extrémité entre la vanne et la plaque aveugle facilite l'observation des fuites.
7. Quelles sont les dimensions hors tout de la machine ?
Environ 1 750 mm (longueur) × 1 250 mm (largeur) × 1 750 mm (hauteur).
8. Quelle est la plage de réglage du diamètre du disque d’étanchéité ?
Le diamètre du disque d'étanchéité peut être ajusté de 100 mm à 600 mm pour s'adapter à différents diamètres extérieurs de bride.
9. Quels sont les principaux scénarios d’application de cet équipement ?
Il est idéal pour les fabricants de vannes, les ateliers de maintenance et de réparation, les agences de test tierces et les utilisateurs finaux industriels des secteurs de l'énergie, des mines et de la métallurgie pour le contrôle qualité à l'arrivée en usine et les inspections de révision.
10. Est-il conforme aux normes de test internationales ?
Oui, il répond aux normes d'inspection GB, API et ISO.
