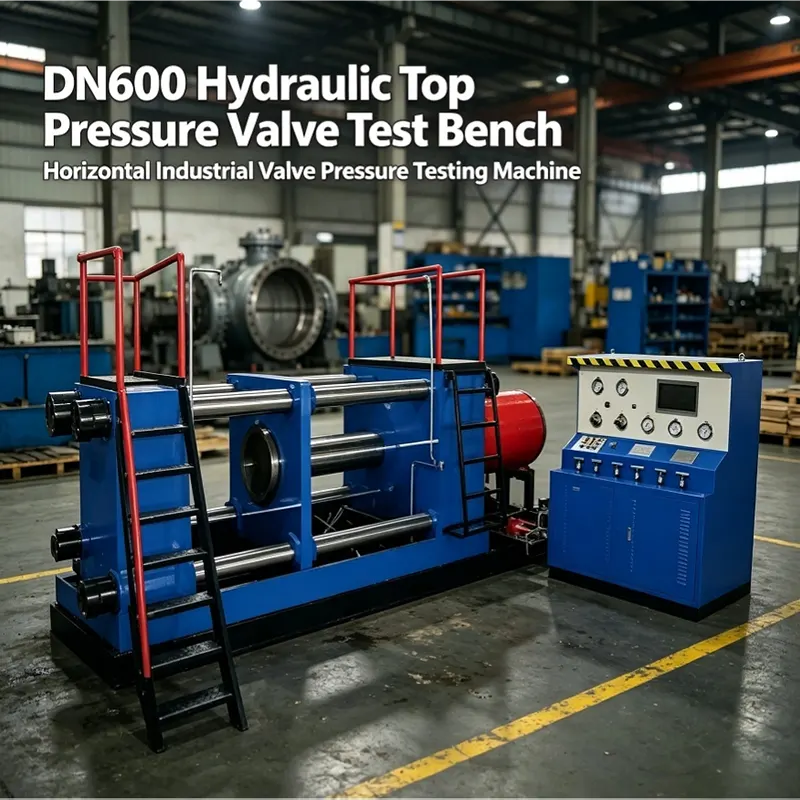

Banc d'essai de vanne horizontale à pression supérieure avec échelle d'accès

Ce banc d'essai de vannes horizontales à pression supérieure avec échelle d'accès est conçu à l'origine pour les tests de performances des vannes de raccordement à extrémités soudées. Équipé de plaques d'appui de transition remplaçables (configuration en option), il peut être adapté de manière synchrone aux vannes à bride et à filetage, réalisant ainsi une détection universelle multi-interface sur un seul appareil. Les clients peuvent sélectionner indépendamment les supports de test : eau propre, air comprimé ou diesel pour répondre aux diverses exigences d'inspection des conditions de travail industrielles. La machine est configurée en standard avec une pompe de remplissage d'eau basse pression, une pompe de surpression haute pression et un réservoir d'eau à circulation moyenne fermée pour réaliser une utilisation cyclique du fluide de test et réduire la consommation de fonctionnement quotidienne.

Plusieurs modules fonctionnels sont facultatifs : système de gestion intelligent des données de test, système de refroidissement hydraulique par air, système de déchargement hydraulique automatique, porte coulissante de protection de sécurité, etc. Le calibre de vanne applicable et la pression d'essai maximale peuvent être entièrement personnalisés en fonction des exigences de production sur site. Paramètres de base de base : plage applicable DN150-DN600, dimension hors tout 410018001500 mm, poids total 12 tonnes, puissance nominale 18 kW. Échelles d'escalade et garde-corps de sécurité pour entretien bilatéral intégrés, pratiques pour les opérateurs qui souhaitent inspecter les composants du pipeline et entretenir la structure supérieure de l'équipement en toute sécurité. Nous pouvons fournir une rénovation de certification de sécurité CE, un écran tactile multilingue et une adaptation de la tension d'exportation de 415 V pour les entreprises étrangères de fabrication d'énergie, de pipelines et de vannes.

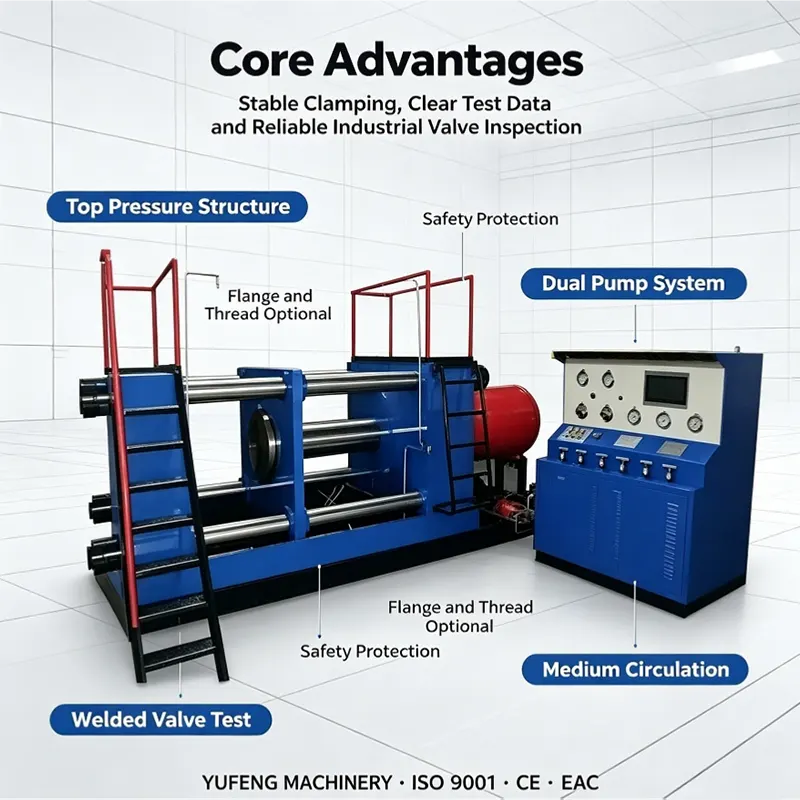

Sept avantages différenciés fondamentaux

1. Structure de serrage équilibrée à double vérin hydraulique synchrone L'avantage mécanique principal du banc d'essai de vanne horizontale à pression supérieure avec échelle d'accès : deux vérins hydrauliques de grand tonnage fonctionnent de manière synchrone pour produire une force de serrage axiale uniforme, le mode de compression de l'extrémité de la face permet de répartir uniformément la contrainte de la bride de vanne, aucune déviation excentrique ou déformation locale pendant un maintien à haute pression de longue durée, adaptée aux vannes industrielles à paroi épaisse et lourde.

2. Compatibilité universelle des vannes à trois formes de connexion Avec des plaques de support d'adaptateur interchangeables, le banc prend en charge les vannes bout à bout soudées, les vannes à bride et les vannes d'extrémité filetées, trois types de connexion courants, résolvant ainsi le problème d'achat de plusieurs bancs d'essai à usage unique pour les usines de vannes avec des gammes de produits diversifiées.

3. Échelle de maintenance bilatérale intégrée et système de garde-corps de sécurité Conception exclusive d'échelles d'escalade et de cadres de protection des deux côtés du corps du lit : les opérateurs peuvent grimper en toute sécurité pour vérifier les canalisations supérieures, les canalisations sous pression et les raccords hydrauliques, pratique pour l'entretien quotidien, le dépannage et les travaux de révision, réduisant considérablement les temps d'arrêt de l'équipement.

4. Trois supports de test en option + système de circulation en boucle fermée Eau, air, diesel, trois supports commutables ; Le réservoir d'eau de circulation intégré de grande capacité collecte le liquide de test résiduel pour une utilisation répétée, économisant ainsi les coûts des ressources en eau et gardant le sol de l'atelier propre sans accumulation d'eaux usées.

5. Remplissage à basse pression + système de double pompe à haute pression. La pompe à basse pression remplit rapidement la cavité de la valve et évacue l'air interne ; La pompe haute pression effectue une augmentation progressive de la pression et un maintien de la pression constante. Le système de contrôle de pression constante PLC compense automatiquement la perte de pression, précision du contrôle de pression ≤ ± 1 %, entièrement conforme aux normes de maintien de pression à plusieurs étages GB/T13927-2022 et API 598.

Cadre rigide soudé intégral très lourd de 6,12 tonnes Cadre de lit soudé monobloc en tôle d'acier ultra-épaisse, traitement de recuit de soulagement des contraintes, capacité portante totale jusqu'à 12 tonnes, stable et sans vibrations sous une charge lourde continue à long terme. fonctionnement, jamais de déformation par flexion du cadre.

7. Suite de mise à niveau intelligente modulaire en option Les clients peuvent sélectionner librement des modules fonctionnels : acquisition de données et exportation de rapports électroniques, refroidissement hydraulique par air pour réduire la température de l'huile, décompression automatique après la fin du test, porte de protection de sécurité entièrement fermée, etc., configurer l'équipement en fonction du budget de production réel et des besoins d'inspection.

Tableau complet des paramètres techniques

Sept scénarios d'application cibles

1. Usines complètes de fabrication de vannes de moyenne et grande taille : inspection de livraison par lots de vannes industrielles à connexion multi-extrémités DN150-DN600.

2. Fabricants d'équipements de pipelines pétrochimiques et de raffinerie : test de résistance et d'étanchéité des vannes de pipeline de procédé soudées à haute pression.

3. Projets municipaux de dérivation de conservation de l'eau à grande échelle : test de pression d'acceptation des vannes de conservation de l'eau à bride de grand alésage.

4. Atelier d'équipement auxiliaire de centrale thermique : réinspection périodique des vannes de canalisations lourdes du système de circulation d'eau.

5. Station professionnelle de révision et de maintenance des vannes robustes : test de performance après rénovation pour les vannes industrielles usagées recyclées.

6. Usine EPC d'assemblage de vannes de taille moyenne à l'étranger : équipement de test de vannes lourdes polyvalent avec documents complets de certification d'exportation CE.

7. Laboratoire de R&D sur les nouvelles structures de vannes : test de pression de cycle de fatigue pour les prototypes de vannes à double usage soudées et à brides.

Système de service intégré mondial avant-vente, en vente et après-vente

Support technique personnalisé avant-vente

Les ingénieurs professionnels chargés des tests de vannes lourdes effectuent une communication technique individuelle, confirment le type de connexion de la vanne, la plage de calibres, la pression d'essai maximale, le fluide sélectionné et les modules fonctionnels en option ; fournir un dessin de configuration des fondations de l'équipement et un service gratuit de vérification des tests de pression d'échantillon de vanne, émettre un programme de test personnalisé ciblé et un devis formel dans les 24 heures ouvrables.

Service de production et d'expédition à l'exportation en vente

Progression complète de la production suivie par vidéo en temps réel ; test de cycle de pression continue à pleine charge terminé avant la livraison avec les enregistrements de test originaux archivés. La version d'exportation adopte un cadre en bois massif très épais + une ceinture en acier, un emballage renforcé résistant aux chocs et à l'humidité ; un schéma hydraulique, un schéma de câblage électrique, un manuel d'utilisation multilingue et un ensemble complet de documents de certification de dédouanement sont livrés avec la machine.

Service mondial d'assurance qualité après-vente

Les doubles vérins de serrage hydrauliques, les pompes de surpression haute pression, les contrôleurs PLC et les capteurs de pression bénéficient d'une garantie mondiale de 24 mois ; remplacement gratuit des pièces de rechange endommagées non artificielles pendant la période de garantie. Nous fournissons un débogage des paramètres PLC en ligne à distance, des didacticiels vidéo complets sur les opérations, coordonnons les agents locaux à l'étranger pour l'installation, la mise en service et la maintenance sur site ; fourniture à vie de pièces de rechange hydrauliques générales et consultation technique gratuite à long terme sur les tests de pression des vannes.

FAQ et guide d'achat officiel

Foire aux questions

Q1 : Ce banc peut-il tester trois types de vannes de raccordement soudées, à brides et à filetage ?

A1 : Équipé de plaques de support de transition interchangeables, vous pouvez changer librement de luminaires pour vous adapter à trois formes de connexion, une machine répond aux besoins diversifiés d'inspection de la ligne de production.

Q2 : Quelle est la fonction de l’échelle d’escalade de maintenance bilatérale ?

A2 : L'échelle et le garde-corps de sécurité facilitent la montée du personnel pour vérifier les canalisations hydrauliques supérieures, les manomètres et les blocs de vannes, pratiques pour l'entretien quotidien, l'inspection des défauts et la révision des équipements, améliorant considérablement la maintenabilité.

Q3 : La fonction d’enregistrement automatique des données et d’exportation de rapports peut-elle être ajoutée ultérieurement ?

A3 : Le système de contrôle réserve une interface d'extension numérique en usine, tous les modules fonctionnels intelligents en option peuvent être installés ultérieurement après l'achat de l'équipement.

Q4 : La certification CE est-elle disponible pour le commerce d’exportation à l’étranger ?

A4 : Nous pouvons réaliser une transformation complète de la sécurité des machines industrielles lourdes CE, configurer un panneau de commande multilingue et une tension d'exportation de 415 V, fournir des documents complets de certification CE pour le dédouanement et l'audit d'acceptation de projets à l'étranger.

Q5 : Quel est le cycle de livraison de production standard ?

A5 : Cycle de livraison de la configuration standard : 40 jours ouvrables ; Cycle de livraison personnalisé ultra haute pression, version entièrement intelligente : 45 jours ouvrables.

Conseils d'achat

Veuillez envoyer des informations détaillées, notamment le mode de connexion de la vanne, la portée du calibre applicable, la pression d'essai maximale, le milieu d'essai sélectionné et les exigences fonctionnelles facultatives à notre équipe d'ingénierie. Nous formulerons une solution complète de test de pression des vannes lourdes multi-connexions et un devis d'achat en gros préférentiel dans les 24 heures, prenant en charge les commandes-cadres annuelles de coopération pour les fabricants de vannes complets et les projets de soutien EPC de pipelines mondiaux de conservation de l'énergie et de l'eau.
