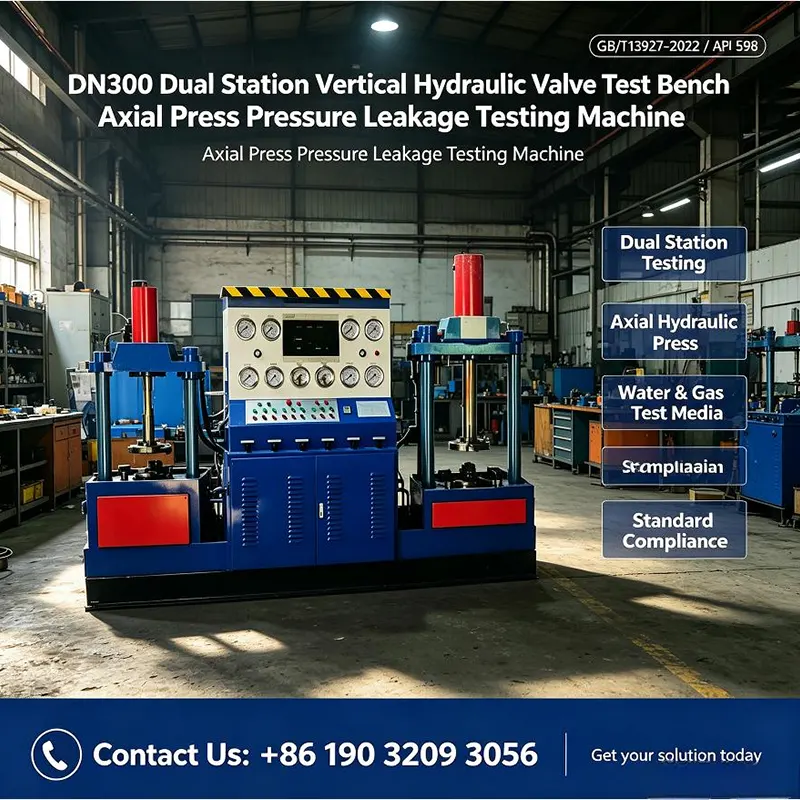

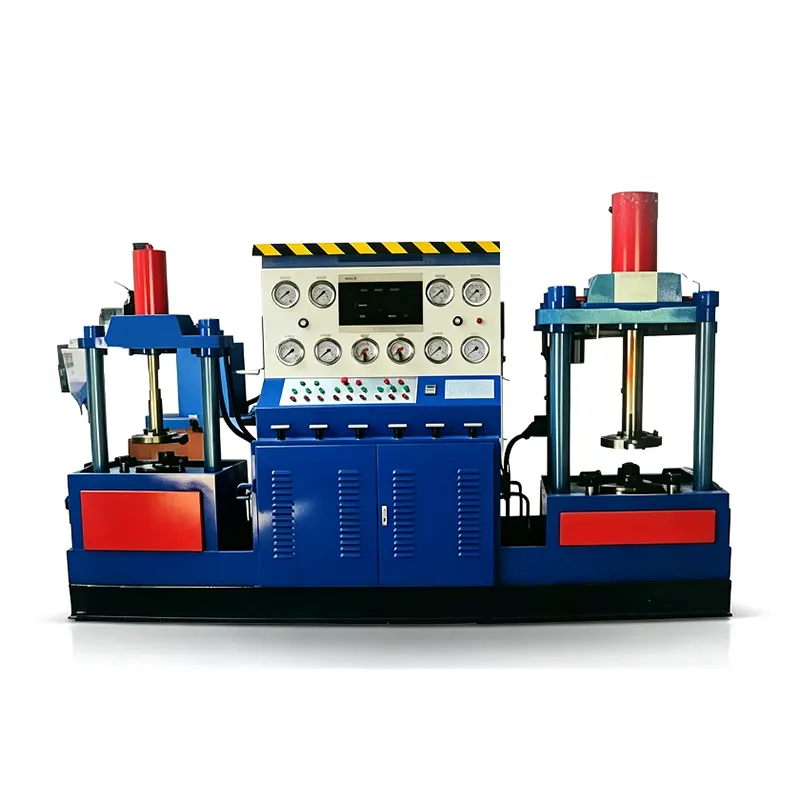

Banc d'essai de valve de presse axiale hydraulique verticale intégrée à double station

Ce banc d'essai de vannes de presse axiales hydrauliques verticales intégrées à double station s'applique aux vannes à vanne vissées, soudées et à brides, aux vannes à soupape, aux clapets anti-retour, aux vannes à bille et à d'autres vannes, et peut compléter trois éléments de test de base : test de résistance de la coque, test de siège arrière et test d'étanchéité à l'air. L'équipement adopte une double structure de serrage combinant le serrage de la mâchoire et le pressage axial du vérin hydraulique ; le moule au-dessus de la mâchoire est équipé d'une fonction de rotation à 90°, ce qui améliore considérablement l'efficacité du chargement et du déchargement de la vanne, et le processus de serrage a un impact minimal de force externe sur la vanne testée, garantissant ainsi des données de test authentiques et fiables.

La machine est équipée en standard d'une pompe à eau basse pression, d'un système de contrôle d'instruments de pression et d'un réservoir d'eau en circulation ; Les supports de test, notamment l'eau, l'air et le kérosène, peuvent être sélectionnés par les clients. Les configurations optionnelles incluent un système de gestion intelligent des données de test, un système de refroidissement hydraulique par air et un dispositif de protection de sécurité. Le calibre et la pression du test peuvent être personnalisés selon les exigences de production du client.

Paramètres de base fixes provenant de documents photographiques :

● Calibre applicable : DN15 ~ DN300

● Dimension hors tout : 3300×1200×2000mm

● Poids total de la machine : 4 tonnes

● Puissance nominale : 5,25 KW

Problèmes courants du secteur et solutions ciblées

3.1 Principaux problèmes existants dans les tests de vannes de petit et moyen calibre

Il existe deux problèmes répandus dans l’industrie dans la production et l’inspection actuelles des vannes de petite et moyenne taille :

Premièrement, le goulot d'étranglement en matière d'efficacité à station unique : la plupart des petits bancs d'essai de vannes adoptent une structure à station unique, avec un flux de travail en série pour le remplacement des pièces, le serrage, le maintien de la pression et le déchargement. Le long temps d'attente d'inactivité entraîne un faible rendement d'inspection quotidien par habitant, qui ne peut pas correspondre au rythme de livraison des lignes de production de masse, et retarde souvent la livraison en raison d'une capacité d'inspection de qualité insuffisante pendant les hautes saisons.

Deuxièmement, la force de serrage interfère avec la précision du test : la structure de pressage ordinaire présente des contraintes concentrées et les vannes à paroi mince de petit calibre sont sujettes à des micro-déformations en raison d'une force de serrage excessive, ce qui entraîne une dislocation de la surface d'étanchéité et un jugement erroné des produits qualifiés ; dans le même temps, le chargement et le déchargement des outils sont fastidieux et l'ajustement des commutations multi-spécifications prend beaucoup de temps, avec une faible capacité d'adaptation flexible de la production.

3.2 Solutions ciblées de cet équipement

Pour résoudre complètement les deux principaux goulots d'étranglement limitant l'efficacité et la précision de l'inspection des vannes en usine, le banc d'essai de vannes à pression axiale hydraulique verticale intégrée à double station effectue une optimisation structurelle ciblée et une mise à niveau fonctionnelle visant les points faibles de l'industrie ci-dessus : Pour un problème d'efficacité : adopter une conception parallèle indépendante à deux stations gauche et droite. Deux postes de travail peuvent être bridés simultanément et testés indépendamment. Pendant qu'une station est en processus de maintien de la pression, l'autre station peut effectuer le remplacement des pièces et le chargement/déchargement, sans temps d'attente inactif. L'efficacité de l'inspection par lots est augmentée de plus de 80 % par rapport à un équipement à station unique, répondant parfaitement à la demande d'inspection qualité de la production de masse des vannes de petite et moyenne taille.

Pour la précision et le problème de chargement/déchargement : adoptez le positionnement de la mâchoire + le double serrage composite par pression du cylindre avec un positionnement précis et une force de levage uniforme, qui a une force externe supplémentaire minimale sur le corps de la vanne et évite la déformation de serrage des vannes à paroi mince. Associé à la fonction de rotation à 90° de l'outillage, l'espace opérationnel pour le chargement et le déchargement des vannes est plus grand, le montage et le démontage sont pratiques et le réglage de la commutation multi-spécifications est rapide, ce qui réduit considérablement les heures de travail auxiliaires.

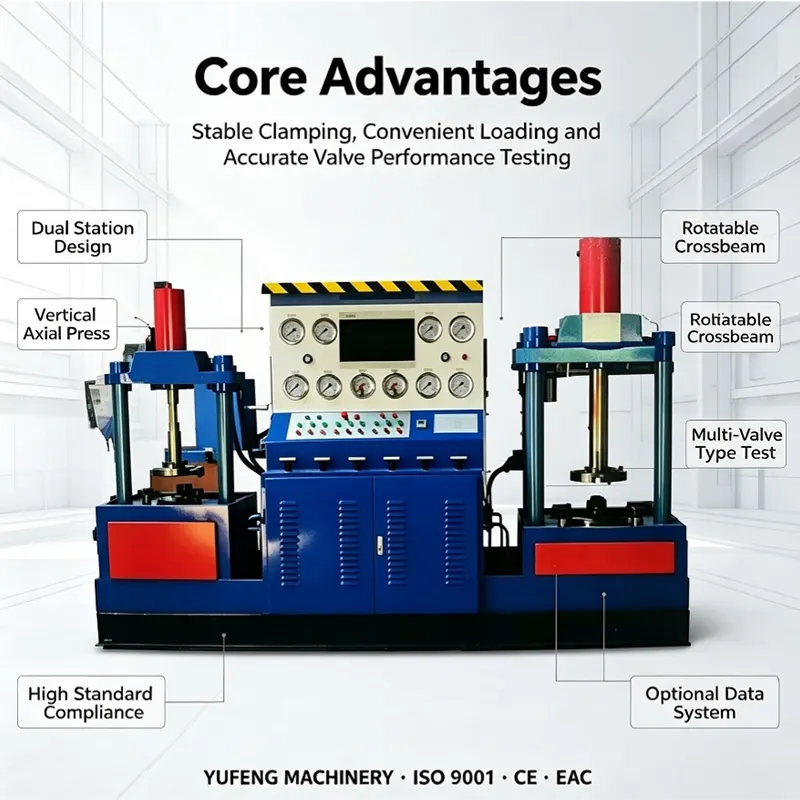

Sept avantages différenciés fondamentaux

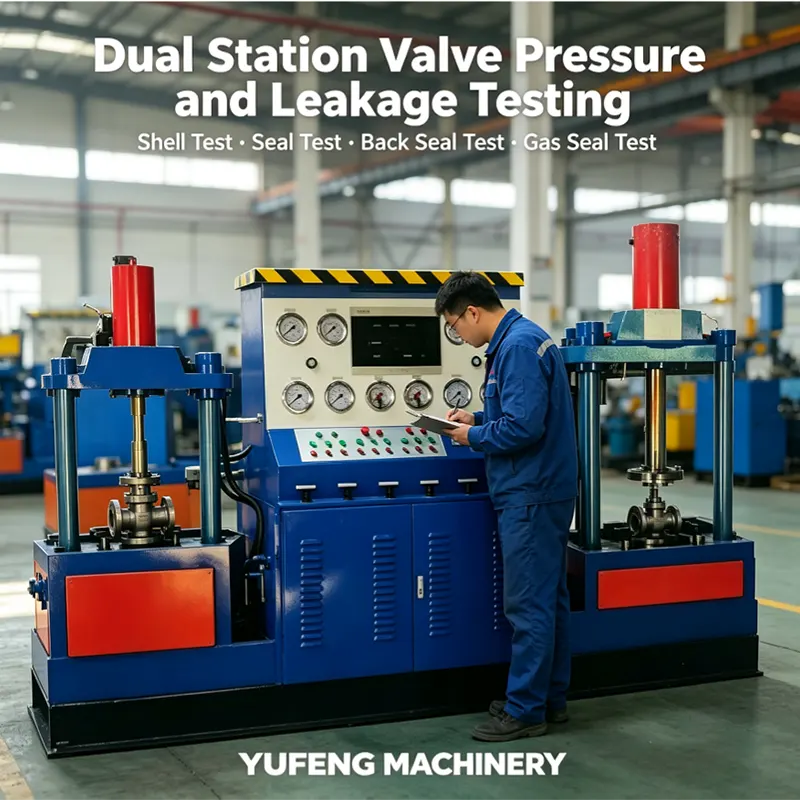

1. Fonctionnement parallèle à deux stations, efficacité d'inspection par lots doublée. L'avantage concurrentiel principal du banc d'essai de vannes de presse axiales hydrauliques verticales intégrées à deux stations : deux ensembles de systèmes hydrauliques et de contrôle indépendants pour les stations gauche et droite, prenant en charge le test simultané de deux vannes de types et de calibres différents, sans interférence mutuelle, ce qui résout efficacement le problème de la faible efficacité du fonctionnement en série à station unique.

2. Double structure de serrage composite, impact minimal de la force externe sur les vannes. Double mode de serrage du positionnement de la mâchoire et du pressage axial du vérin hydraulique : la mâchoire réalise un centrage et une fixation précis, et le vérin hydraulique fournit une force de levage axiale uniforme. La force est uniformément répartie sur la face d'extrémité de la vanne, ce qui ne provoquera pas de déformation par extrusion des petites vannes à paroi mince et rétablit véritablement l'état de contrainte de la vanne lors du fonctionnement réel du pipeline.

Outillage rotatif à 3,90°, améliorant considérablement l'efficacité de chargement et de déchargement. L'outillage de serrage est conçu avec une fonction de rotation manuelle à 90°. Lors du chargement et du déchargement des pièces, l'outillage peut être tourné vers le côté faisant face à l'opérateur, ce qui est plus pratique pour les opérations de levage et de serrage, en particulier pour les petites vannes à remplacement fréquent, ce qui réduit considérablement le temps auxiliaire de chargement et de déchargement.

4.Une machine effectue trois tests majeurs avec une forte universalité. Elle peut effectuer indépendamment le test de résistance de la coque, le test du siège arrière et le test d'étanchéité à l'air, et est compatible avec les vannes vissées, soudées et à brides. Un équipement couvre l'inspection complète en usine des vannes à vanne, des vannes à soupape, des clapets anti-retour et des vannes à bille, éliminant ainsi le besoin de plusieurs équipements de test et économisant de l'espace dans l'atelier et des coûts d'approvisionnement.

5. Entièrement conforme aux normes de test nationales et internationales. Tous les indicateurs de conception et de test sont strictement conformes aux spécifications de test de vanne GB/T13927-2022 et API 598. La précision du contrôle de la pression et le temps de maintien de la pression répondent aux exigences standard. Les résultats des tests font autorité et sont crédibles et peuvent être utilisés pour l'inspection des livraisons en usine et pour l'assistance à la certification de qualité par des tiers.

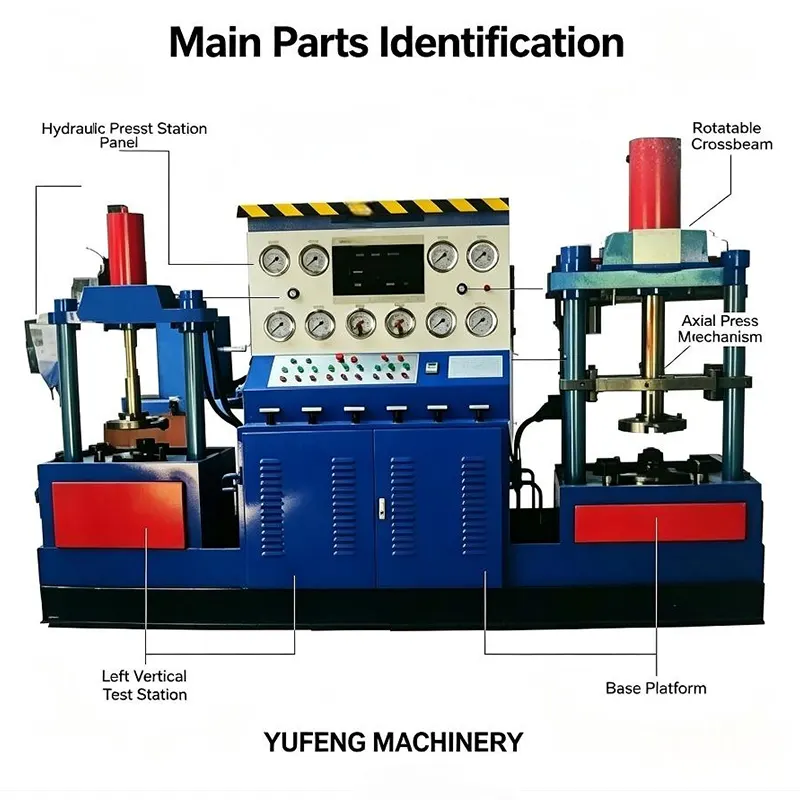

6. Disposition verticale intégrée, petite occupation et installation facile Toutes les stations hydrauliques, le système de contrôle et les deux stations de test sont intégrés sur un châssis de base. Aucun assemblage compliqué sur site n'est requis et il peut être utilisé après avoir connecté l'alimentation électrique et la source d'eau. La surface au sol globale est petite, ce qui convient à la transformation d'ateliers et à l'aménagement d'une ligne de production dans un espace limité.

7. Configuration optionnelle modulaire, personnalisation flexible à la demande Trois modules de mise à niveau optionnels sont réservés : système de gestion de données intelligent (enregistrement de courbe de pression, exportation de rapports), système de refroidissement par air hydraulique (adapté à un fonctionnement continu de longue durée), dispositif de protection de sécurité ; le calibre de test, le niveau de pression et l'espacement des stations peuvent également être personnalisés en fonction des besoins réels de production.

Tableau complet des paramètres techniques

Sept scénarios d'application cibles

1. Fabricants de vannes générales de petite et moyenne taille : inspection de livraison hors ligne par lots de vannes industrielles multi-types DN15-DN300.

2. Usines de vannes de plomberie et d'articles sanitaires : test de pression complet des petites vannes domestiques et des vannes de canalisation.

3.Entreprises de vannes de support pétrochimiques : inspection de la résistance et de l’étanchéité des petites vannes de pipeline de processus.

4.Valve Entreprises d'exportation du commerce extérieur : inspection par échantillonnage du produit fini avant la livraison, répondant aux exigences d'exportation standard de l'API.

5. Ateliers professionnels de maintenance des vannes : réinspection des performances après la maintenance et la remise à neuf des vannes.

6.Collèges et bases de formation professionnelle : démonstration pédagogique des tests de valves et formation pratique des étudiants.

7. Départements R&D des vannes : vérification des performances du prototype et test du cycle de fatigue d’étanchéité des nouveaux produits.

Système de service intégré mondial avant-vente, en vente et après-vente

Support technique personnalisé avant-vente

Les ingénieurs professionnels chargés des tests de vannes effectuent une communication individuelle pour confirmer les types de vannes, la plage de calibres, la pression d'essai maximale et les exigences fonctionnelles facultatives ; fournir des dessins de configuration des fondations de l'équipement et un service gratuit de vérification des tests de pression d'échantillons de vannes, et émettre un schéma de test personnalisé complet et un devis formel dans les 24 heures ouvrables.

Production en vente et livraison d'emballages à l'exportation

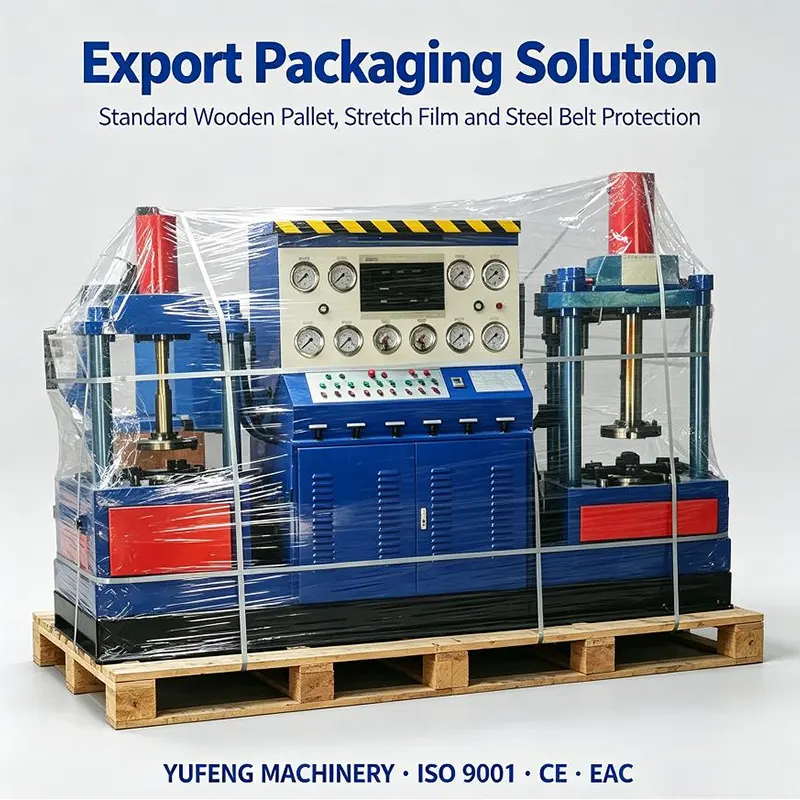

L'ensemble du processus de production est suivi par vidéo en temps réel ; un test de pression cyclique à pleine charge est effectué avant la livraison et toutes les données de test sont archivées. Les produits d'exportation adoptent un cadre en bois massif très épais + une ceinture en acier, un emballage renforcé résistant aux chocs et à l'humidité, équipé d'un schéma hydraulique, d'un schéma de câblage électrique, d'un manuel d'utilisation multilingue et d'un ensemble complet de documents de certification de dédouanement.

Service de garantie mondiale après-vente

Les composants essentiels tels que les vérins hydrauliques, les pompes de surpression et les contrôleurs PLC bénéficient d'une garantie mondiale de 24 mois, et les pièces de rechange endommagées non artificiellement sont remplacées gratuitement pendant la période de garantie. Nous fournissons un débogage des paramètres en ligne à distance, des didacticiels vidéo complets sur les opérations et coordonnons les agents locaux à l'étranger pour l'installation, la mise en service et la maintenance sur site ; nous fournissons des pièces de rechange hydrauliques générales à vie et fournissons une consultation technique gratuite à long terme sur les tests de pression des vannes.

FAQ et guide d'achat officiel

Foire aux questions

Q1 : Deux stations peuvent-elles tester différents types et tailles de vannes en même temps ?

A1 : Les deux stations adoptent des systèmes hydrauliques et de contrôle complètement indépendants, et les paramètres de pression et de course peuvent être ajustés séparément, ce qui permet des tests mixtes simultanés de vannes de différents calibres et types, avec une flexibilité de production extrêmement élevée.

Q2 : Quelle est la fonction de l’outillage rotatif à 90 ° ?

A2 : Lors du chargement et du déchargement des vannes, l'outillage peut être tourné à 90 degrés pour faire face à l'opérateur, ce qui est plus pratique pour les opérations de levage, de placement et de serrage, en particulier pour le remplacement fréquent des petites vannes, ce qui peut réduire considérablement le temps auxiliaire de chargement et de déchargement.

Q3 : Les petites vannes à paroi mince peuvent-elles être serrées sans déformation ?

A3 : Il adopte un double serrage composite de positionnement de la mâchoire et de pressage axial du cylindre, avec une force axiale uniforme, aucune force d'extrusion latérale et une force externe supplémentaire minimale sur le corps de la vanne, ce qui peut efficacement éviter la déformation de serrage des petites vannes à paroi mince.

Q4 : La certification CE peut-elle être traitée pour l’exportation à l’étranger ?

A4 : Nous pouvons compléter l'ensemble complet de transformation de la sécurité des machines industrielles CE CE, configurer un écran tactile multilingue et une tension d'exportation de 415 V, et délivrer des certificats CE officiels pour le dédouanement à l'étranger et l'audit d'acceptation du projet.

Q5 : Quel est le cycle de livraison de production standard ?

A5 : Cycle de livraison de la configuration standard : 25 jours ouvrables ; Cycle de livraison de la version améliorée intelligente ultra haute pression personnalisée : 32 jours ouvrables.

Conseils d'achat

Veuillez nous informer des types de vannes applicables, de la plage de calibres, de la pression d'essai maximale et des exigences de certification d'exportation. Nous formulerons un programme complet de test de pression de vanne multifonctionnelle verticale à deux stations et un devis d'achat en gros préférentiel dans les 24 heures, prenant en charge les commandes-cadres annuelles de coopération pour les fabricants de vannes et soutenant les projets de pipeline mondial EPC.
