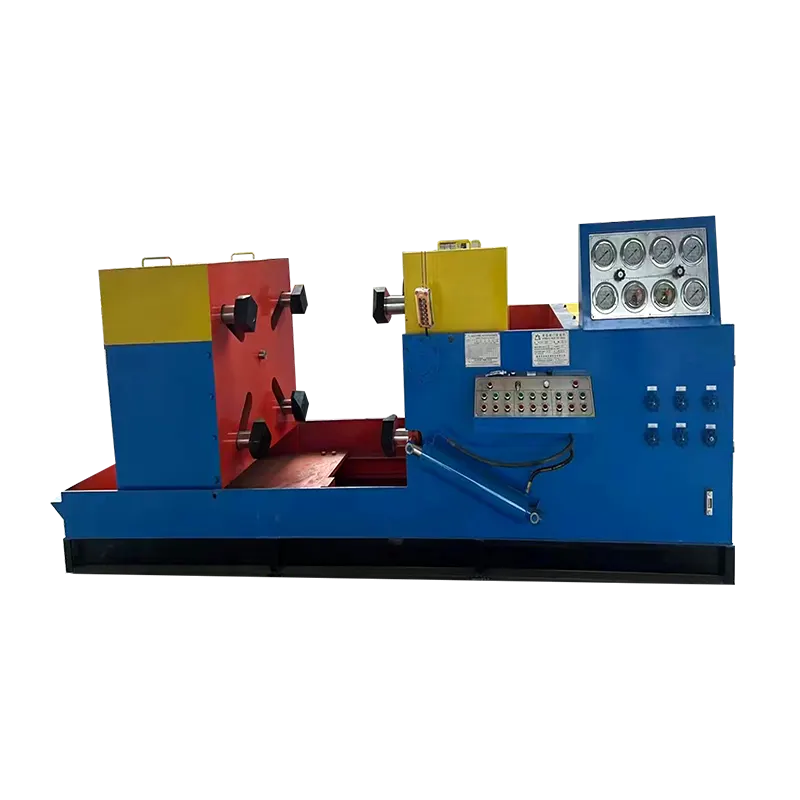

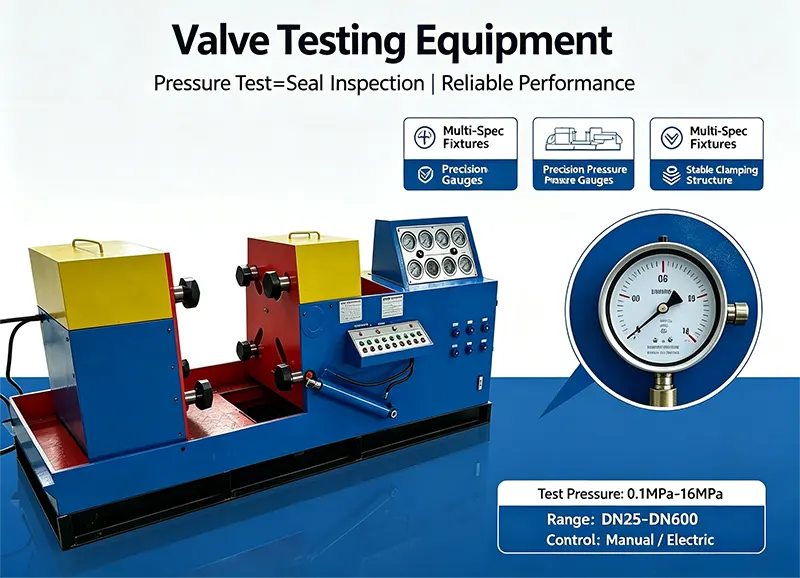

Banc d'essai de valve de serrage de pince à mâchoire hydraulique robuste DN600

Couvre la plage de diamètres de test de DN250 à DN600 (10″ à 24″). Équipé de tables de travail flexibles et réglables et d'une table de travail droite pouvant s'incliner à 90 degrés pour une inspection facile. Plage de pression personnalisable de PN16 à PN420 Bar en fonction des exigences du client. Le joint torique de la face d'extrémité entre la vanne et la plaque aveugle permet une inspection visuelle directe des fuites. Conforme aux tests industriels GB/T 13927 et API 598 Normes. Largement utilisé dans les usines de fabrication de vannes pour les ateliers de contrôle qualité et de réparation sortants d'usine.

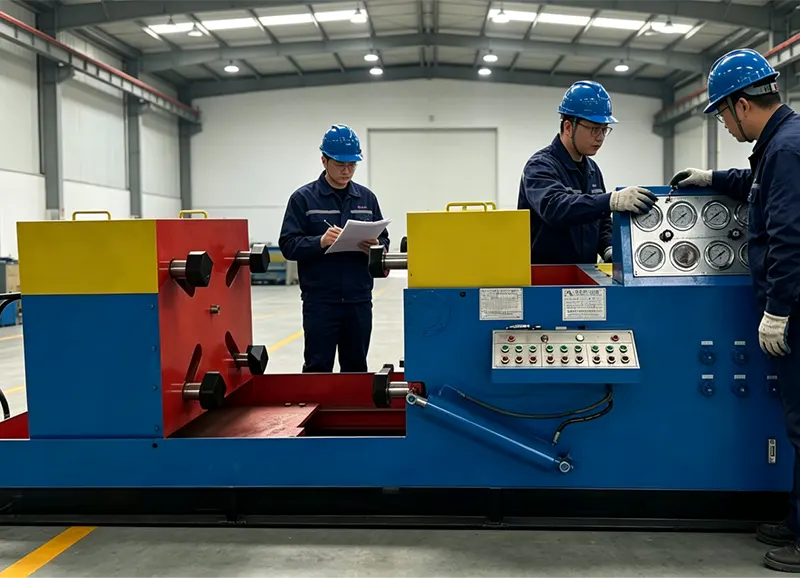

Description détaillée du produit Points brefs

1. Le banc d'essai de vanne de serrage à mâchoire hydraulique robuste DN600 convient aux connexions d'extrémité à bride, y compris les vannes à vanne, les vannes à soupape, les clapets anti-retour, les vannes à bille et autres vannes industrielles.

2. Méthode de serrage : la pince à mâchoires hydraulique serre l'arrière de la bride de la vanne, sans impact de force externe sur le corps de la vanne.

3. Étanchéité entre la vanne et la plaque aveugle : étanchéité par joint torique de la face d'extrémité, permettant une inspection visuelle directe des points de fuite pour une évaluation rapide de l'intégrité de l'étanchéité.

4. Le banc d'essai de vanne de serrage à mâchoire hydraulique robuste DN600 prend en charge les supports de test, notamment l'eau pour les tests de résistance de la coque et d'étanchéité à haute pression, et le gaz basse pression de 4 à 7 bars (air ou azote) pour les tests d'étanchéité pneumatique.

5. Éléments de test terminés : test de coque hydrostatique à pression nominale de 1,5 fois, test d'étanchéité à l'eau à haute pression à pression nominale de 1,1 fois et test d'étanchéité pneumatique à basse pression de 4 à 7 bars.

6. Plage de diamètres de test : DN250 à DN600 (10″ à 24″), voir le tableau des plages de tests de pression pour plus de détails.

7. Configuration de la table de travail : la table de travail droite peut s'incliner à 90 degrés pour une inspection facile, la table mobile gauche peut se déplacer à gauche et à droite.

8. Avantage principal : la pince à mâchoires hydraulique fournit un serrage sans force externe sur le corps de la vanne, une inclinaison de la table droite à 90 ° pour une observation pratique des fuites et un réglage flexible de la table de travail pour différentes tailles de vannes.

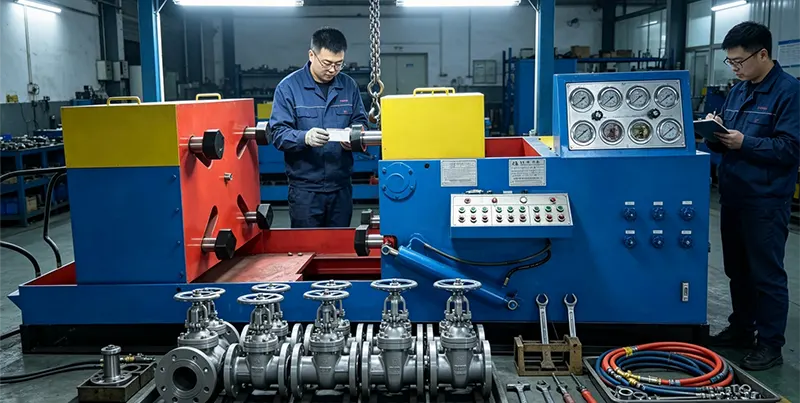

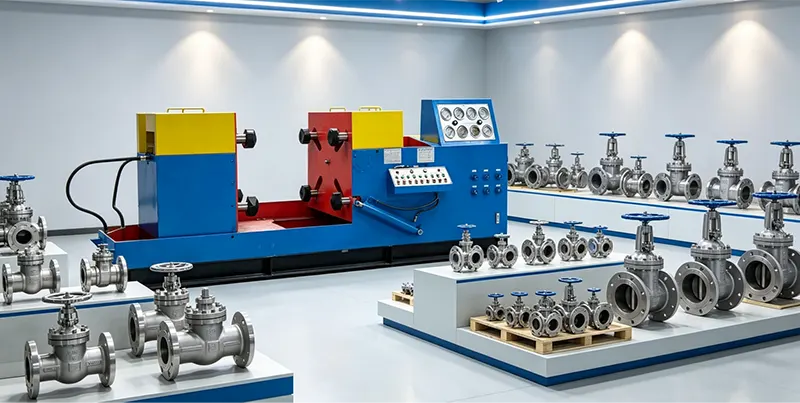

Caractéristiques et applications du produit

Présente de brefs points

1. Les pinces à mâchoires hydrauliques serrent la bride sans impact de force externe sur le corps de la vanne.

2. Le joint torique de la face d'extrémité garantit des tests sans fuite avec observation directe des fuites.

3. La table de travail droite peut s'incliner à 90 degrés pour une inspection et un entretien pratiques

4. La table mobile gauche peut s'ajuster à gauche et à droite pour un positionnement flexible de la valve.

5. Prend en charge les supports de test d'eau et de gaz pour une capacité de test complète

6. Large plage de test réglable couvrant DN250 à DN600 (10″ à 24″)

7. Plage de pression personnalisable de PN16 à PN420 Bar en fonction des exigences du client

8. Manomètres de haute précision pour une surveillance précise de la pression

9. Le système de maintien de pression de commande électrique assure un maintien stable de la pression à long terme

10.Conforme aux normes de test internationales GB/T 13927 et API 598

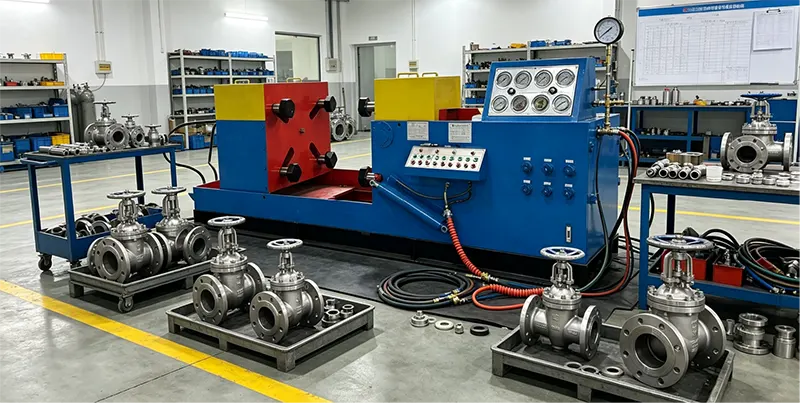

Points succincts des candidatures

Fabricants de vannes pour les tests de réception en usine,Ateliers de réparation et de maintenance pour la révision des vannes,Centrales électriques pour la maintenance des vannes,Industrie pétrolière et gazière,Industries chimiques et pétrochimiques,Secteurs miniers et métallurgiques,Réseaux d'adduction d'eau et de chauffage urbain,Agences tierces d'essais et de réparation

Tableau des données techniques

Tableau de plage de test de pression

FAQ

1. Êtes-vous un fabricant ou une société commerciale ?

Nous sommes un fabricant de machines de vannes Wenzhou Yufeng, une usine directe avec les certifications ISO 9001 et CE, spécialisée dans les bancs d'essai de vannes à mâchoires hydrauliques.

2. Quelle est la plage de diamètres de test de cette machine ?

Il couvre le DN250 au DN600 (10″ à 24″) pour les vannes à brides. L'espacement de la table de travail est réglable de 450 à 1 500 mm pour s'adapter à différentes longueurs de vannes.

3.Quelles sont les dimensions maximales des brides qu'il peut gérer ?

Il peut tester des brides d'un diamètre extérieur de 460 mm à 840 mm et d'une épaisseur de bride de 26 mm à 70 mm. Cela couvre la plupart des vannes à brides industrielles pour usage intensif dans cette gamme de tailles.

4.Comment fonctionne le serrage ? Est-ce que cela endommage la valve ?

La pince à mâchoires hydraulique serre uniquement l'arrière de la bride de la vanne. Aucune force externe n'est appliquée au corps de la vanne, de sorte que la structure de la vanne reste totalement intacte – il s'agit d'un avantage clé par rapport aux types à pression supérieure.

5.Quelle est la force de serrage maximale ?

La machine fournit jusqu'à 200 tonnes de force de serrage, délivrée par quatre cylindres de serrage de diamètre 180 mm chacun. Cela garantit un serrage stable, même pour les vannes lourdes soumises à une pression d'essai élevée.

6.Quelles pressions d'essai cette machine peut-elle atteindre ?

Les modèles standards couvrent le PN16 au PN160 (pour le DN250) et le PN16 au PN25 (pour le DN600). Cependant, nous pouvons personnaliser le système de pression de PN16 à PN420 Bar (42,0 MPa) pour répondre à vos exigences spécifiques en matière de tarage de vanne.

7.La table de travail est-elle réglable pour différentes tailles de vannes ?

Oui. La table de travail gauche est mobile à gauche et à droite, et la table de travail droite peut s'incliner à 90 degrés pour faciliter l'installation de grandes vannes et pour l'inspection visuelle des fuites pendant le test. Cela améliore considérablement la commodité opérationnelle.

8.Quelle méthode d'étanchéité est utilisée entre la vanne et la plaque aveugle ?

Joint torique d'extrémité. Cela vous permet d’observer directement les éventuels points de fuite pendant le test, ce qui est essentiel pour une évaluation rapide et précise.

9.Quels supports de test sont pris en charge ?

Eau pour les tests hydrostatiques (résistance de la coque et étanchéité haute pression), et gaz basse pression (air ou azote) de 4 à 7 bar pour les tests d'étanchéité pneumatique.

10.À quelles normes de test cette machine est-elle conforme ?

Il est conforme aux normes GB/T 13927 et API 598. Nous pouvons également ajuster la logique de contrôle pour répondre à l'API 6D ou à d'autres normes sur demande.

11.Pouvez-vous personnaliser la machine pour une pression plus élevée ou des tailles plus grandes ?

Oui. Nous proposons une personnalisation OEM/ODM complète, y compris une plage de pression étendue (jusqu'à PN420), des plages de diamètres plus larges, une course plus longue ou des systèmes de contrôle spéciaux. Fournissez simplement les spécifications de votre vanne.

12.Quel est le délai de livraison standard ?

Pour les configurations standard (avec plage de pression commune), le délai de livraison est de 21 à 30 jours. Les modèles personnalisés peuvent prendre 30 à 35 jours selon la complexité.

13.Quelles informations dois-je fournir pour obtenir un devis précis ?

Veuillez nous indiquer : le type de vanne (porte/globe/check/bille), le diamètre nominal (DN ou pouces), la pression d'essai requise (PN ou classe), le diamètre et l'épaisseur extérieurs de la bride, la longueur structurelle et si vous avez besoin de la fonction d'inclinaison à 90° ou du système d'acquisition de données. Nous vous répondrons dans les 24 heures.
