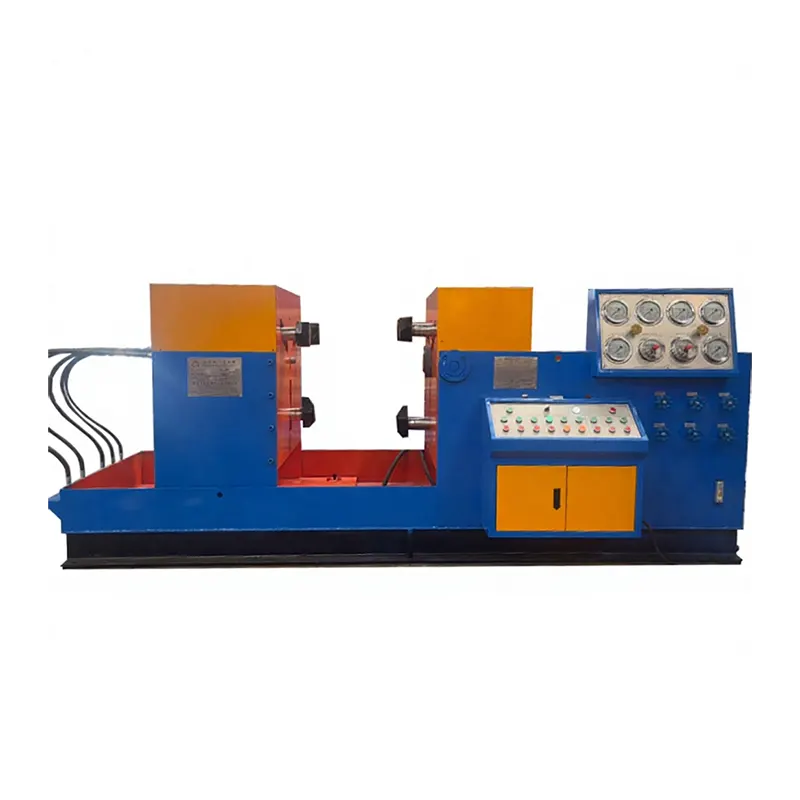

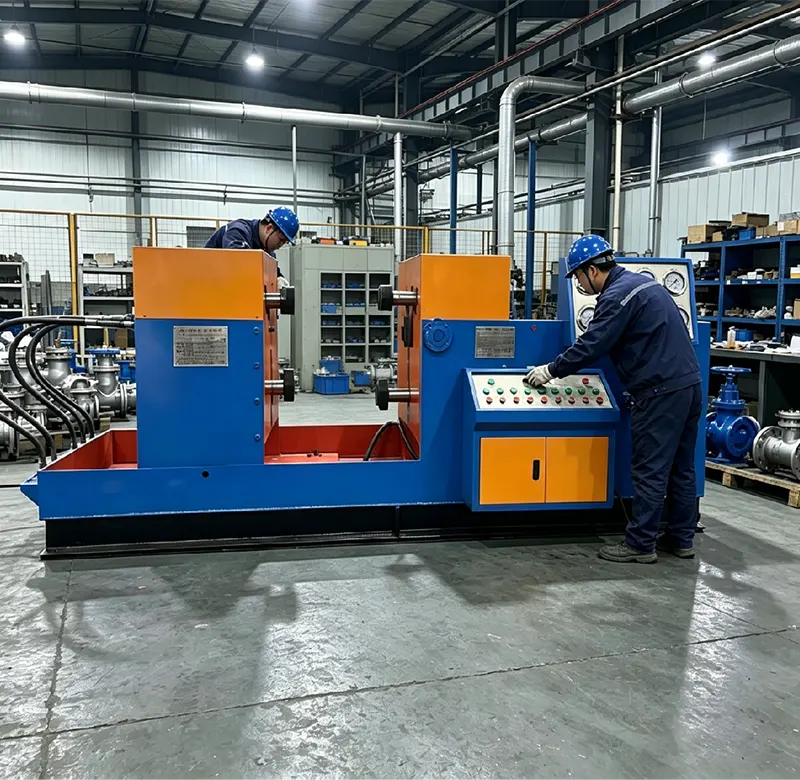

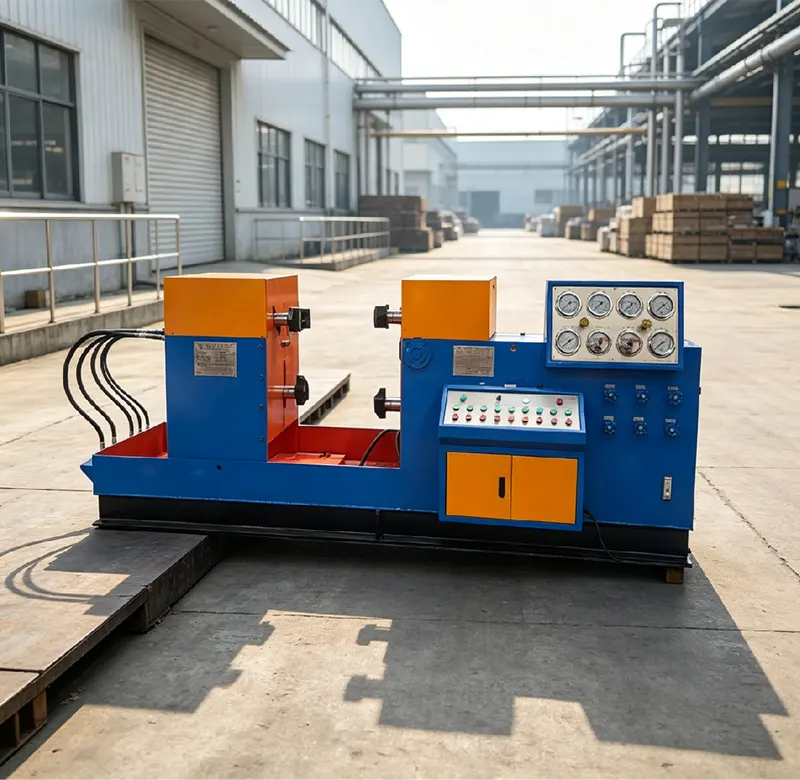

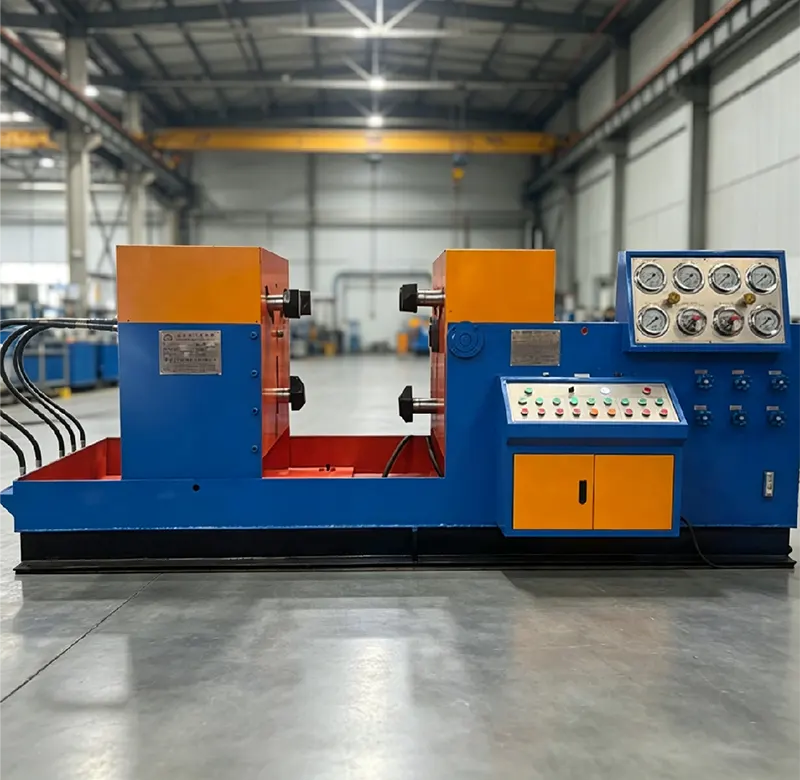

Banc d'essai de valve de serrage de pince à mâchoire hydraulique très résistante DN800

La pince à mâchoires hydraulique serre la bride sans aucune force externe sur le corps de la vanne.

Prend en charge l'eau à haute pression et les gaz à basse pression.

Table de travail droite avec inclinaison de 90 degrés pour une inspection facile des fuites.

Réservoir de circulation intégré avec filtre pour la conservation de l'eau.

Conforme aux normes GB/T 13927 et API 598.

Idéal pour les fabricants de vannes, le pétrole et le gaz, les centrales électriques et l'industrie lourde.

Description détaillée du produit Points brefs

1 Le banc d'essai de vanne de serrage à mâchoire hydraulique extra-robuste DN800 convient aux vannes à bride, à globe, anti-retour, à bille et à boisseau sphérique du DN400 au DN800.

2 pinces à mâchoires hydrauliques serrent l'arrière de la bride de la vanne sans force externe sur le corps de la vanne, garantissant ainsi des résultats de test précis.

3 Le joint torique d'extrémité entre la vanne et la plaque aveugle permet une inspection visuelle directe des fuites.

Le banc d'essai de vanne de serrage à mâchoire hydraulique extra-robuste 4 DN800 prend en charge l'eau pour les tests hydrostatiques et l'air ou l'azote à basse pression pour les tests pneumatiques.

5 Les éléments de test comprennent un test de résistance de coque PN 1,5 fois, un test d'étanchéité à l'eau haute pression 1,1 fois PN et un test d'étanchéité pneumatique basse pression.

6 La table de travail droite s'incline à 90 degrés pour faciliter l'installation des vannes et l'observation des fuites, tandis que la table de travail gauche se déplace horizontalement pour s'adapter à différentes longueurs de vannes.

7 Le châssis robuste avec système de serrage à 4 cylindres offre une force de serrage de plus de 200 tonnes.

8 Le réservoir de circulation intégré maintient l'eau de test propre et réutilisable.

9 La protection autobloquante empêche le desserrage du cylindre lorsque la cavité de test est sous pression.

10 Écran tactile PLC en option avec fonction d'acquisition de données et d'impression disponible.

Caractéristiques et applications du produit

Caractéristiques

Le cadre renforcé très résistant gère les vannes lourdes surdimensionnées

La pince à mâchoires hydraulique à 4 cylindres offre une force de serrage de plus de 200 tonnes

La table de travail droite inclinable à 90 degrés permet une inspection facile des fuites

Protection autobloquante avec verrouillage à pression pour plus de sécurité

Le réservoir d'eau de circulation économise l'eau et protège l'environnement

Conforme aux normes GB/T 13927 et API 598

Écran tactile PLC en option avec fonction d'acquisition de données et d'impression

Applications

Lignes de production de vannes pour le contrôle qualité final

Raffineries de pétrole et de gaz pour les tests de vannes haute pression

Centrales électriques pour la maintenance et la révision

Usines chimiques et pétrochimiques pour le contrôle qualité entrant

Industrie lourde et exploitation minière pour les tests de vannes de grand diamètre

Centres de réparation et de révision de vannes pour les services MRO

Laboratoires d'essais tiers pour les tests de certification

Tableau des données techniques

FAQ pour le site indépendant de Google

1 Quelle est la taille maximale de vanne que ce banc d’essai peut gérer ?

Cette machine gère les vannes à bride, à globe, anti-retour, à bille et à boisseau du DN400 au DN800.

2 Comment fonctionne la pince à mâchoires hydraulique ?

Quatre mâchoires hydrauliques serrent l'arrière de la bride de la vanne. Cela n'applique aucune force externe au corps de la vanne, de sorte que les résultats des tests reflètent les véritables performances de la vanne sans distorsion.

3 Quelle est la force de serrage maximale ?

Le système à 4 cylindres fournit plus de 200 tonnes de force de serrage, garantissant des tests stables, même pour les grosses vannes lourdes sous haute pression.

4 Pourquoi la bonne table de travail est-elle inclinable ?

L'inclinaison de 90 degrés facilite le chargement des vannes et permet une inspection visuelle directe des fuites pendant les tests pneumatiques sans avoir à les atteindre.

5 Quels supports de test cette machine prend-elle en charge ?

Il supporte l'eau pour les tests hydrostatiques de coque et de joint, et l'air basse pression ou l'azote de 4 à 7 bar pour les tests d'étanchéité pneumatique.

6 Quelles sont les caractéristiques de sécurité incluses ?

Le système de protection autobloquant empêche le cylindre de serrage de se desserrer lorsque la cavité de la vanne est sous pression, garantissant ainsi la sécurité de l'opérateur.

7 À quelles normes de test cette machine est-elle conforme ?

Il est conforme aux normes GB/T 13927 et API 598. Il peut également être configuré pour API 6D, MSS SP 70 et ASME B16.34.

8 Dispose-t-il d'un système de recyclage de l'eau ?

Oui, le réservoir de circulation intégré avec filtre stocke et recycle l'eau d'essai, économisant ainsi les ressources et gardant le milieu propre.

9 Cette machine peut-elle être personnalisée ?

Oui, nous proposons des pressions nominales personnalisées, des plages de diamètres plus grandes, un contrôle PLC, des fonctions d'acquisition de données et d'impression en fonction de vos besoins.

10 De quelles informations avez-vous besoin pour un devis ?

Veuillez fournir le type de vanne, le diamètre en DN ou en pouces, la pression nominale en PN ou en classe, les dimensions de la bride et toutes les fonctionnalités optionnelles telles que l'API ou l'acquisition de données.
