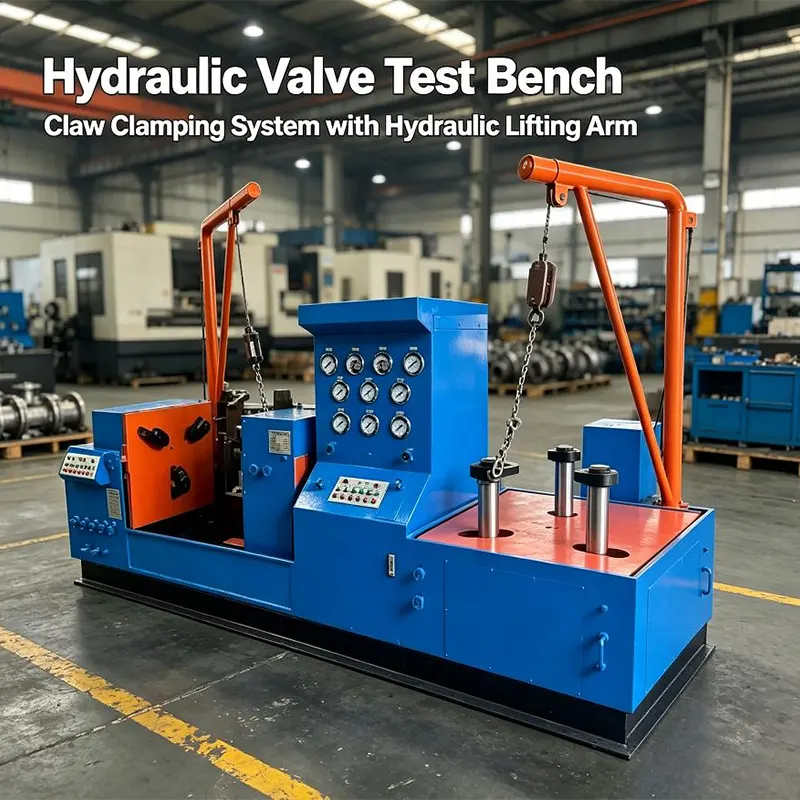

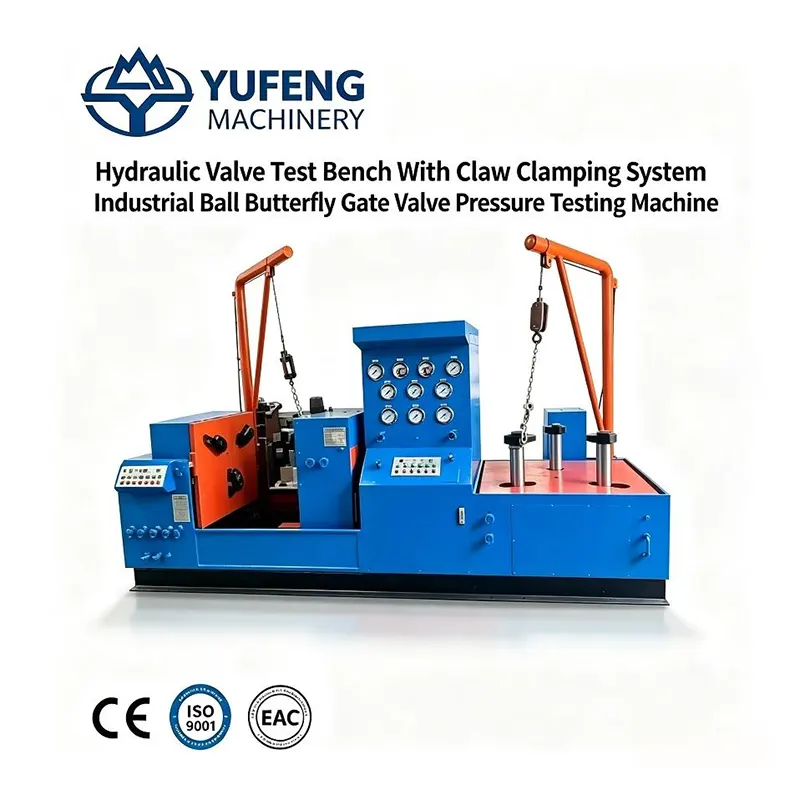

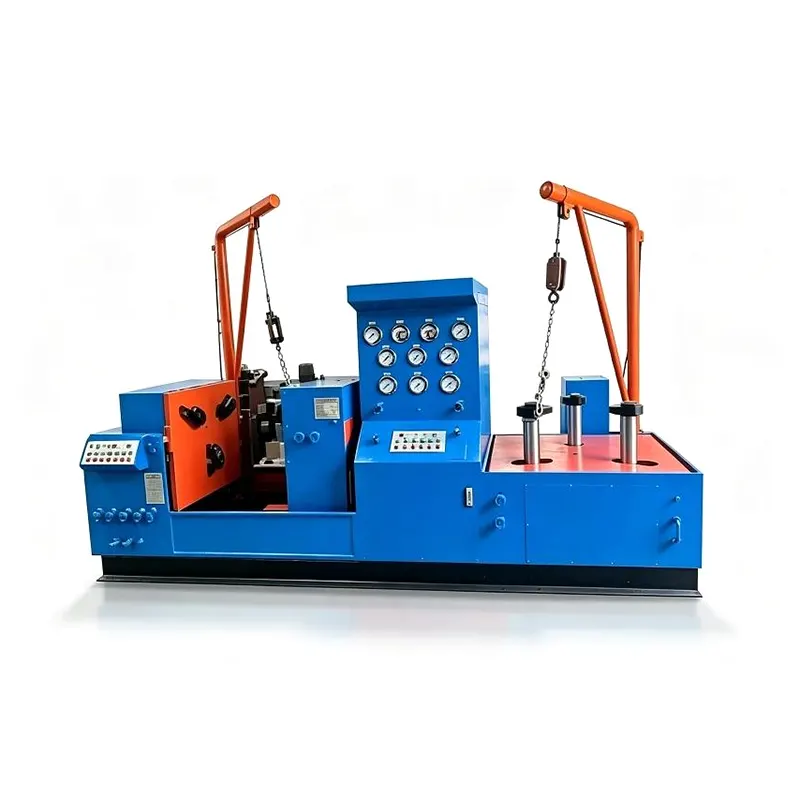

Banc d'essai hydraulique combiné de vanne papillon avec cadre de levage hydraulique

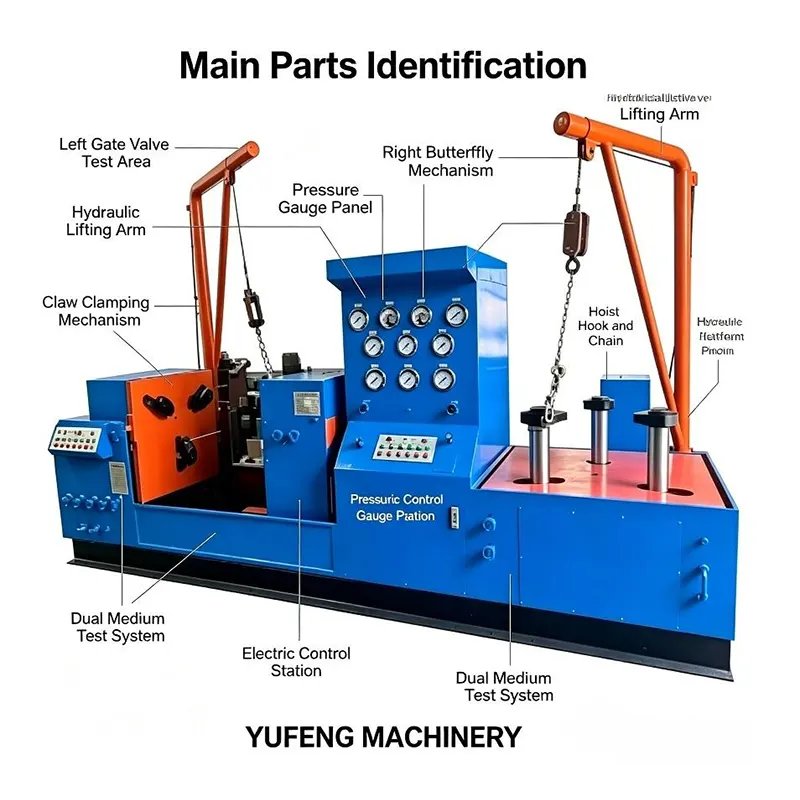

La station gauche de ce banc d'essai hydraulique combiné de vanne papillon avec cadre de levage hydraulique est conçue pour les vannes à bride, les vannes à soupape et autres vannes à bride directe ; la bonne station est exclusivement destinée aux vannes papillon à plaquettes et aux vannes papillon à brides. Équipé de deux ensembles de mécanismes de levage à flèche hydraulique intégrés, il résout en profondeur les difficultés de manipulation, de levage et de centrage à forte intensité de main-d'œuvre des vannes papillon lourdes de grand diamètre. La structure de serrage de la mâchoire hydraulique encerclante verrouille avec précision les brides de vanne de manière uniforme, ce qui peut compléter le test de résistance hydrostatique de la coque et l'inspection bidirectionnelle des fuites de maintien de pression d'étanchéité du siège.

L'ensemble de la machine est strictement conforme aux normes internationales de test de vannes GB/T13927-2022 et API 598, prend en charge les supports de test doubles eau-air et la fonction de maintien automatique de la pression constante. Le cadre globalement soudé est robuste et rigide ; la force de serrage est uniformément répartie sur la bride de la vanne pour réduire efficacement la déformation du corps de la vanne papillon causée par la contrainte excentrique. Associé à un système de mesure et de contrôle de pression de haute précision, il équilibre le chargement/déchargement pratique des vannes et les performances de test de pression précises, parfaitement adapté aux procédures d'inspection de qualité de masse des vannes papillon à plaquettes et à brides de gros diamètre dans les entreprises de fabrication de vannes. Nous pouvons fournir une transformation de certification de sécurité CE, un écran tactile multilingue et une adaptation de la tension d'exportation 415 V pour les clients étrangers. Contactez notre équipe technique pour obtenir une liste complète des paramètres et un devis de commande groupée à long terme dans les 24 heures ouvrables.

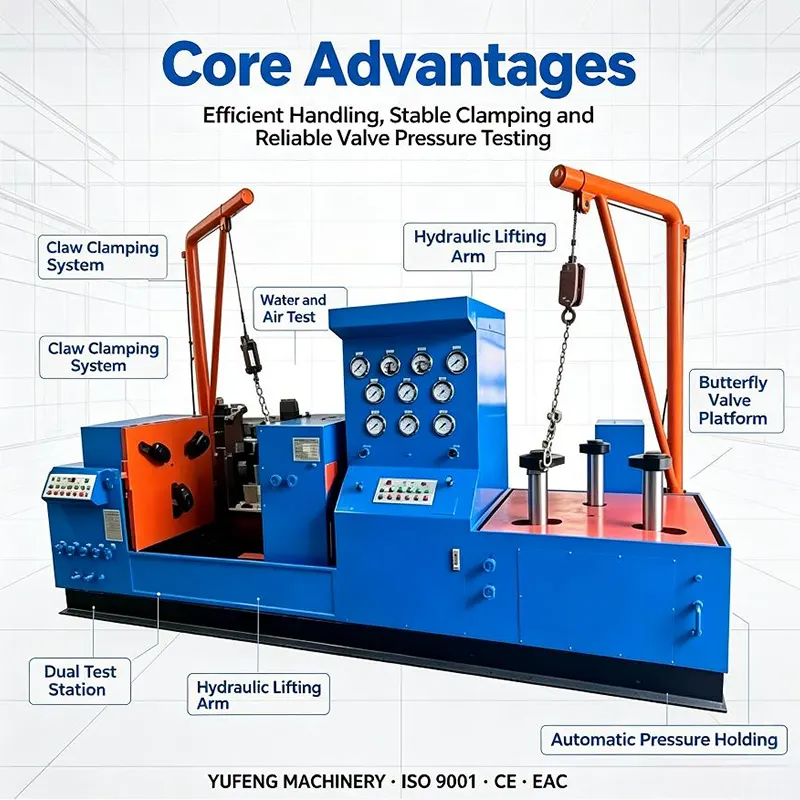

Sept avantages différenciés fondamentaux

1. Conception intégrée combinée à deux stations, deux types de vannes testées simultanément L'avantage principal du banc d'essai hydraulique de vanne papillon combiné avec cadre de levage hydraulique : stations d'essai indépendantes gauche et droite avec structures de serrage différenciées, une machine réalise la détection des vannes à bride droite et de diverses vannes papillon en même temps, améliorant considérablement l'efficacité de l'inspection en atelier et réduisant l'occupation de l'équipement au sol et les coûts d'approvisionnement.

2. Mécanisme de levage à flèche hydraulique double intégré Deux ensembles de grues cantilever hydrauliques électriques sont configurés des deux côtés, ce qui peut soulever des vannes papillon lourdes de gros calibre sans effort, réaliser un alignement de centrage lent sans levage manuel de charges lourdes, éliminer les risques de chute pendant la manipulation des pièces, réduire considérablement l'intensité du travail pour les opérateurs.

3. Système de serrage à force uniforme de la mâchoire hydraulique encerclant Les pinces à mâchoires environnantes enveloppent la bride de la vanne circonférentiellement, la force axiale est équilibrée sans déviation unilatérale ; par rapport au mode de levage d'extrémité traditionnel, il évite la déformation du disque de la vanne papillon et les dommages à la surface d'étanchéité sous haute pression de longue durée, garantissant ainsi de véritables données de détection.

4. Circulation indépendante à double milieu d'eau et d'air et maintien automatique de la pression Une canalisation hydraulique séparée de suralimentation en eau et une canalisation d'air pneumatique sont disposées, librement commutables pour le test de résistance de la coque et le test d'étanchéité ; Le système de contrôle de pression constante PLC compense automatiquement la perte de pression pendant la période de maintien, fluctuation de pression ≤ ± 1 %, répond pleinement aux exigences de maintien de pression à plusieurs étages de l'API 598.

5. Cadre de base soudé anti-déformation intégral renforcé Cadre de lit soudé monobloc en plaque d'acier ultra-épaisse, traitement de soulagement du stress subi, fonctionnement continu à long terme à charge lourde sans flexion ni vibration du cadre, référence de serrage stable pour les vannes lourdes de grande taille.

6. Protection multicouche contre la surpression et le verrouillage de sécurité mécanique Équipé d'un soulagement de surpression de serrage hydraulique, d'une coupure de surpression de pression d'essai, d'une protection contre les surcharges de levage et d'un verrouillage de sécurité quadruple de mise hors tension d'arrêt d'urgence, coupe automatiquement toute la puissance de sortie dans des conditions anormales, conforme aux spécifications de sécurité des machines lourdes industrielles CE de l'ue.

7. Interface d'extension de mise à niveau intelligente numérique réservée L'armoire électrique de contrôle principal réserve le port de communication industriel, les clients peuvent ultérieurement mettre à niveau le programme de test automatique de l'écran tactile, le stockage de la courbe de pression, l'exportation du rapport d'inspection électronique et les fonctions d'accueil du système MES pour réaliser une traçabilité numérique complète des enregistrements d'inspection par lots.

Tableau complet des paramètres techniques

Sept scénarios d'application cibles

1. Usines de fabrication de vannes de grande et moyenne taille : inspection de livraison par lots hors ligne de vannes papillon à gros alésage, de vannes à vanne et de vannes à soupape.

2. Fabricants de projets municipaux de dérivation d'eau et de traitement des eaux usées : inspection de la pression des vannes papillon de grand diamètre des pipelines pour les projets nationaux de conservation de l'eau.

3. Base d'équipement de pipeline de produits pétrochimiques et de gaz naturel : revérification des performances des vannes papillon de régulation du pipeline principal.

4. Atelier auxiliaire de centrale thermique : test périodique d’étanchéité des grandes vannes papillon des canalisations d’eau en circulation.

5. Station de service professionnelle de maintenance de grandes vannes : rénovation post-inspection des vieilles vannes papillon lourdes recyclées.

6. Usine EPC d'assemblage de grandes vannes à l'étranger : équipement de test de vannes lourdes polyvalent à double station avec documents complets de certification d'exportation CE.

7. Laboratoire de R&D sur la structure d'étanchéité des vannes : test de pression de fatigue contrastée pour les nouveaux prototypes d'étanchéité de vanne papillon sous différents niveaux de pression.

Système de service intégré mondial avant-vente, en vente et après-vente

Support technique personnalisé avant-vente

Les ingénieurs professionnels des processus de test des vannes effectuent une communication technique individuelle, confirment les types de vannes, la plage de calibres, la pression d'essai maximale, les résultats de l'inspection quotidienne et l'aménagement de l'espace de l'atelier ; fournir un dessin de disposition de l'équipement et un service gratuit de vérification des tests de pression d'échantillon, émettre une solution de test complète ciblée et un devis formel dans les 24 heures ouvrables.

Service de production et d'expédition à l'exportation en vente

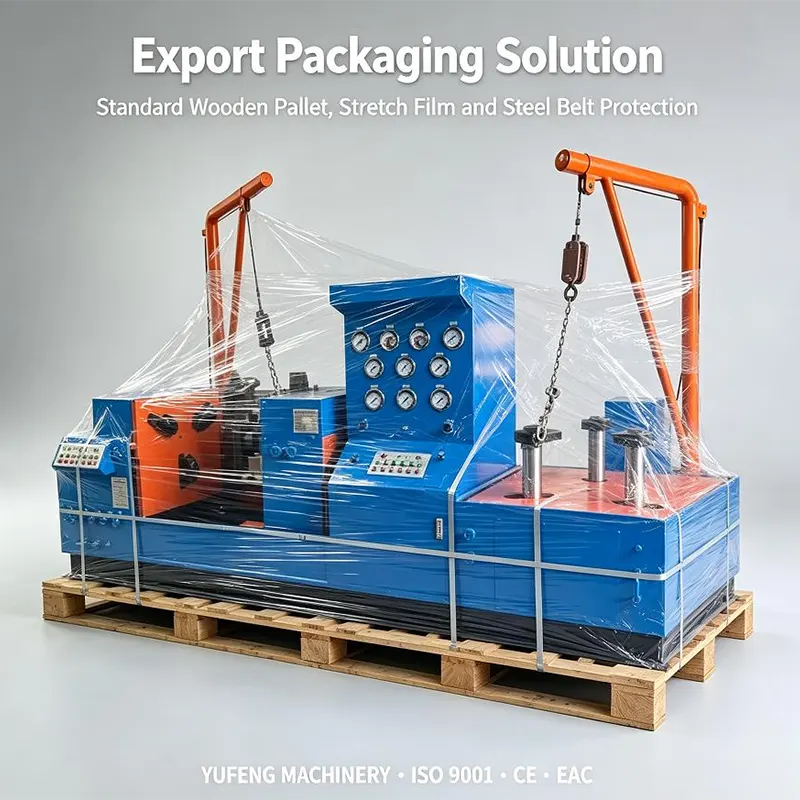

Progression complète de la production suivie par vidéo en temps réel ; test de cycle de pression continue à pleine charge terminé avant la livraison avec les enregistrements de test originaux archivés. La version d'exportation adopte un cadre en bois massif très épais + une ceinture en acier, un emballage renforcé résistant aux chocs et à l'humidité ; un schéma hydraulique, un schéma de câblage électrique, un manuel d'utilisation multilingue et un ensemble complet de documents de certification de dédouanement sont livrés avec la machine.

Service mondial d'assurance qualité après-vente

Les vérins de serrage hydrauliques, les mécanismes de flèche de levage, les transmetteurs de pression et les composants centraux du PLC bénéficient d'une garantie mondiale de 24 mois ; remplacement gratuit des pièces de rechange endommagées non artificielles pendant la période de garantie. Nous fournissons un débogage des paramètres PLC en ligne à distance, des didacticiels vidéo complets sur les opérations, coordonnons les agents locaux à l'étranger pour l'installation, la mise en service et la maintenance sur site ; fourniture à vie de pièces de rechange hydrauliques générales et consultation technique gratuite à long terme sur les tests de pression des vannes.

FAQ et guide d'achat officiel

Foire aux questions

Q1 : Ce banc peut-il tester simultanément les vannes droites à bride et tous les types de vannes papillon ?

A1 : Oui, des postes de travail doubles indépendants dotés respectivement de structures de serrage exclusives peuvent effectuer différentes tâches de test de vannes simultanément, améliorant ainsi considérablement l'efficacité de la production.

Q2 : Le serrage des mâchoires encerclantes déformera-t-il les fines brides des vannes papillon ?

A2 : Le serrage circonférentiel uniforme évite la pression concentrée locale, la force de serrage peut être ajustée en continu en fonction de l'épaisseur de la paroi de la vanne, empêchant ainsi la déformation de la bride et du corps de la vanne.

Q3 : L’enregistrement automatique de la courbe de pression et la fonction d’exportation de rapports peuvent-ils être mis à niveau ultérieurement ?

A3 : Le système de contrôle réserve un port d'extension numérique en usine, l'écran tactile, le stockage de courbes et les fonctions d'exportation de rapports électroniques peuvent être installés à tout moment.

Q4 : La certification CE est-elle disponible pour le commerce d’exportation à l’étranger ?

A4 : Nous pouvons effectuer une transformation complète de la sécurité des machines lourdes CE, configurer un panneau multilingue et une tension d'exportation de 415 V, fournir des documents de certification CE complets pour le dédouanement et l'audit d'acceptation de projets à l'étranger.

Q5 : Quel est le cycle de livraison de production standard ?

A5 : Cycle de livraison du modèle standard : 35 jours ouvrables ; Cycle de livraison de la version améliorée à haute pression de calibre ultra-gros personnalisé : 40 jours ouvrables.

Conseils d'achat

Veuillez envoyer des informations détaillées, notamment les types de vannes applicables, la portée du calibre, la pression d'essai maximale, la quantité d'inspection quotidienne et les exigences de certification d'exportation, à notre équipe d'ingénierie. Nous formulerons une solution intégrée de test de pression de vanne combinée à deux stations et un devis d'achat en gros préférentiel dans les 24 heures, prenant en charge les commandes-cadres annuelles de coopération pour les fabricants de vannes et les projets EPC de soutien aux pipelines mondiaux de conservation de l'énergie et de l'eau.
