Banc d'essai de pression de valve de serrage à mâchoire inclinable horizontale

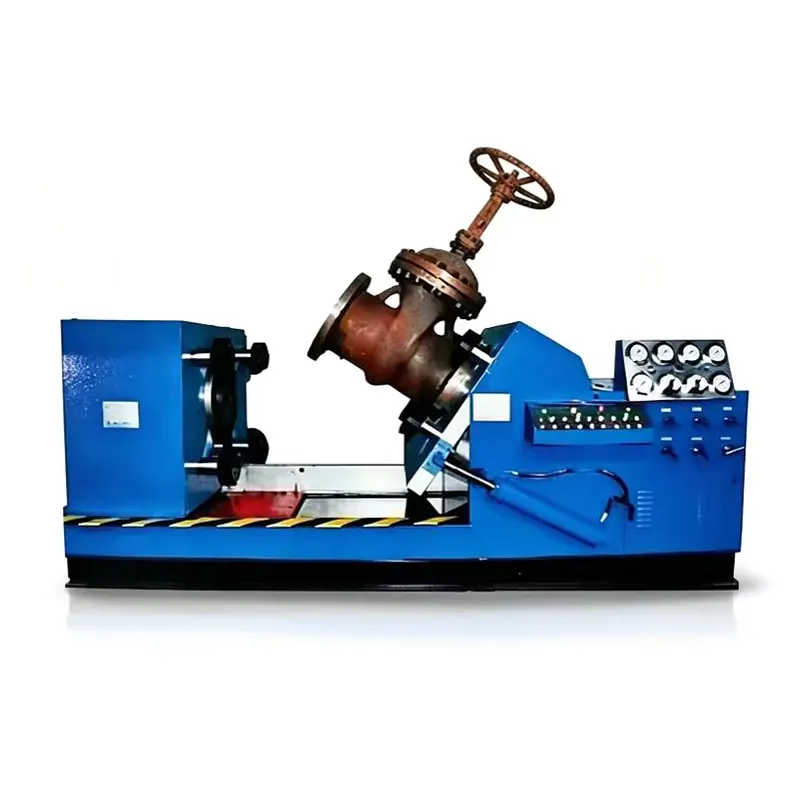

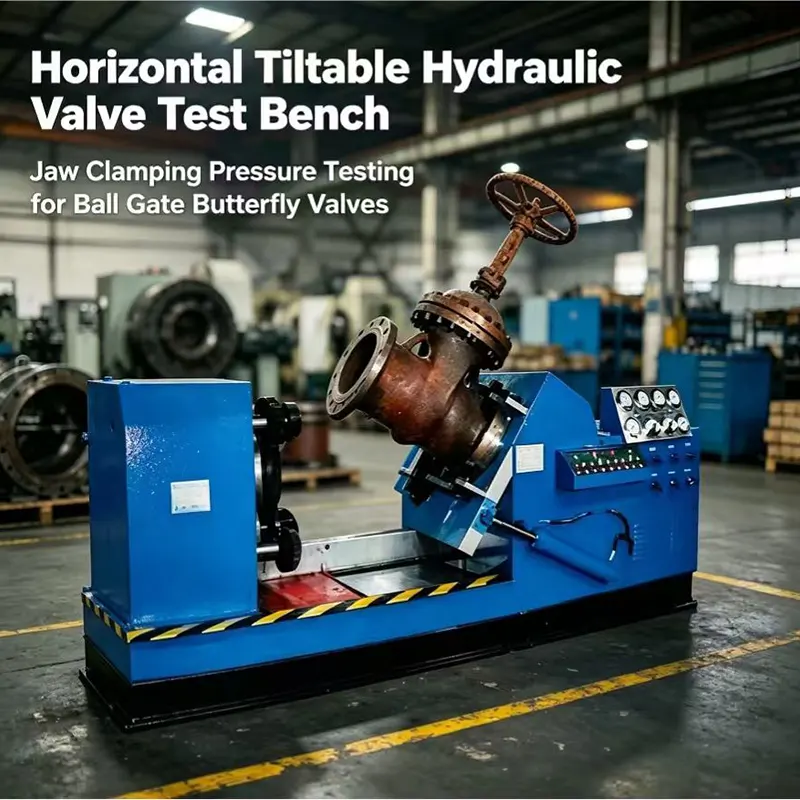

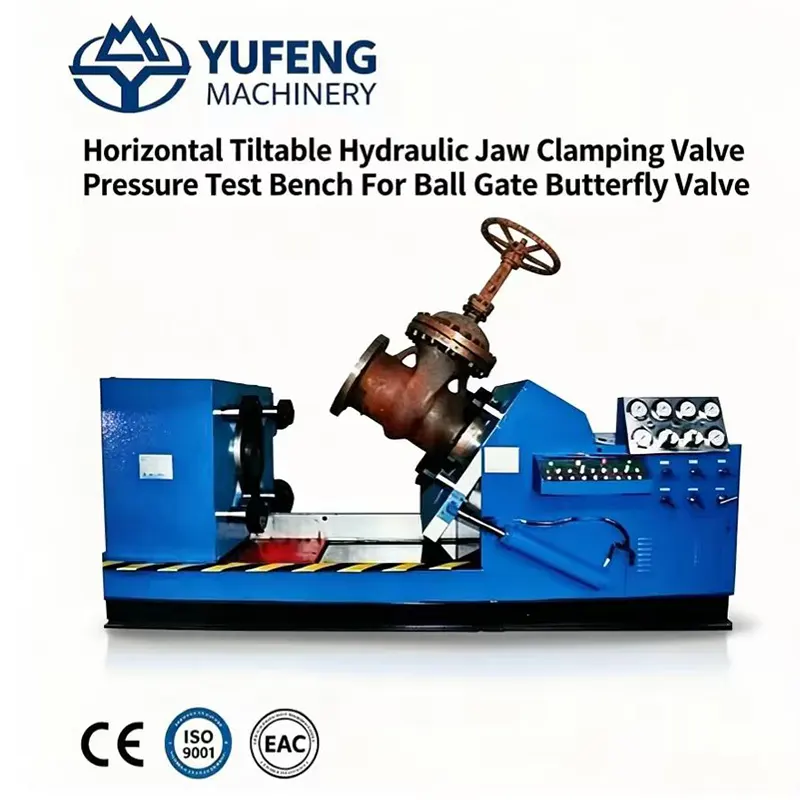

Ce banc d'essai de pression de vanne de serrage à mâchoire inclinable horizontale adopte le mode de serrage de la bride encerclant la mâchoire hydraulique. La force de serrage agit uniquement sur la bride de la vanne sans appliquer de contrainte externe supplémentaire à la structure interne du corps de la vanne, ce qui est entièrement conforme aux exigences d'inspection spécifiées dans les normes GB/T13927-2022 et API 598. Il peut effectuer des tests de résistance de coque, des tests d'étanchéité de siège et des tests d'étanchéité supérieure de chapeau pour tous les types de vannes connectées à bride, et prendre en charge la détection de fuites d'étanchéité à l'air. La plate-forme de travail droite peut être renversée hydrauliquement à 90° et une structure réversible à double extrémité est facultative ; la conception inclinable facilite l'injection du fluide, l'échappement et le drainage du liquide résiduel à l'intérieur des vannes inclinées.

Les supports de test peuvent être sélectionnés par les clients : eau propre, air comprimé ou diesel. La machine est équipée en standard d'une pompe à eau basse pression, d'une pompe à eau haute pression et d'un réservoir d'eau à circulation moyenne pour réaliser une réutilisation cyclique du milieu d'essai et réduire les coûts d'exploitation. Plusieurs configurations optionnelles sont disponibles : système de gestion intelligent des données de test, station hydraulique électrique silencieuse, système de refroidissement par air hydraulique, système de décompression hydraulique automatique, porte coulissante de protection de sécurité, etc. Le calibre de vanne applicable et la pression d'essai maximale peuvent être personnalisés en fonction des demandes réelles de l'utilisateur.

Avec une capacité portante maximale de 20 tonnes, il convient parfaitement à l'inspection de livraison par lots de vannes à grande bride DN50 ~ DN2000 dans les industries pétrochimiques, énergétiques, de conservation de l'eau et de pipelines. Nous pouvons fournir une transformation de certification CE et un système d'exploitation multilingue pour les clients étrangers.

Sept avantages différenciés fondamentaux

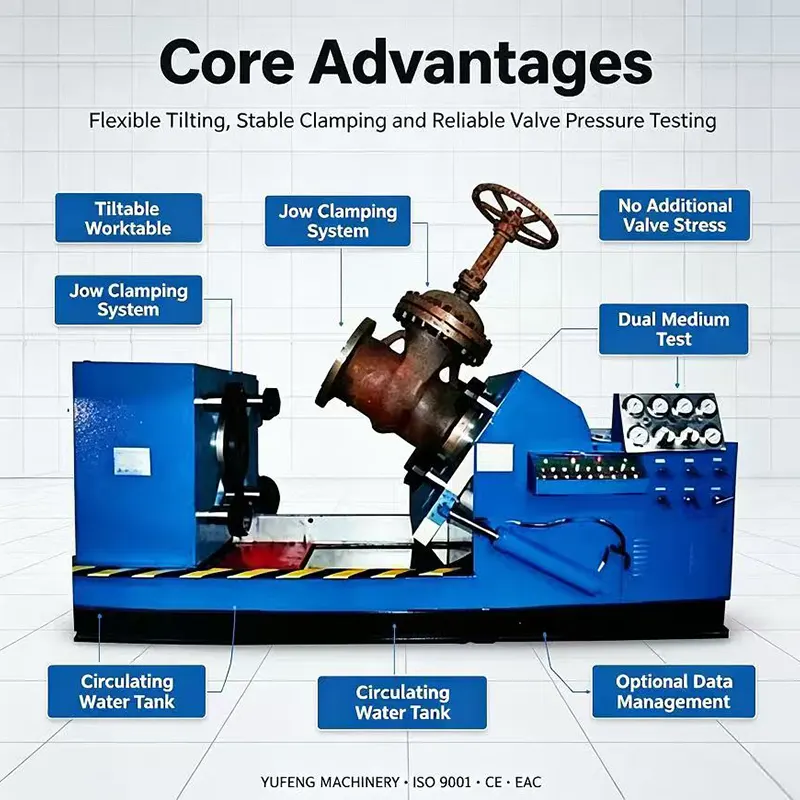

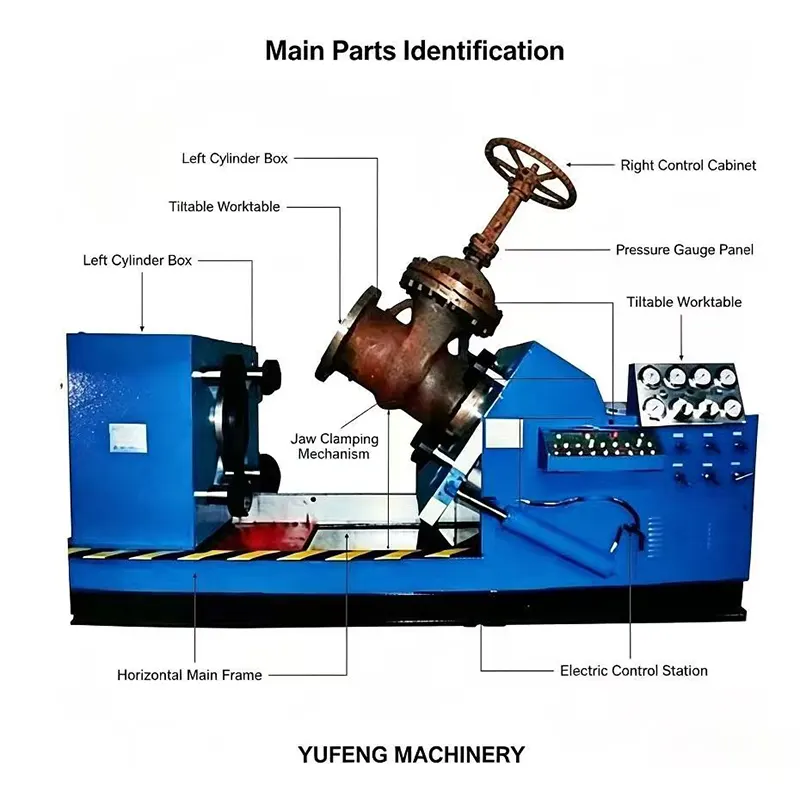

1. Conception originale unique de table de travail inclinable hydraulique à 90 ° Le plus grand avantage différencié du banc d'essai de pression de vanne de serrage à mâchoire inclinable horizontale: la station du côté droit peut être inclinée arbitrairement jusqu'à 90 °, s'adaptant aux vannes de type Y, aux vannes d'angle et aux vannes à chapeau incliné qui ne peuvent pas être placées horizontalement normalement, pratique pour remplir le milieu, évacuer l'air et drainer le liquide résiduel à l'intérieur de la cavité de la vanne, éliminant complètement les interférences de bulles d'air qui conduisent à une détection inexacte des fuites.

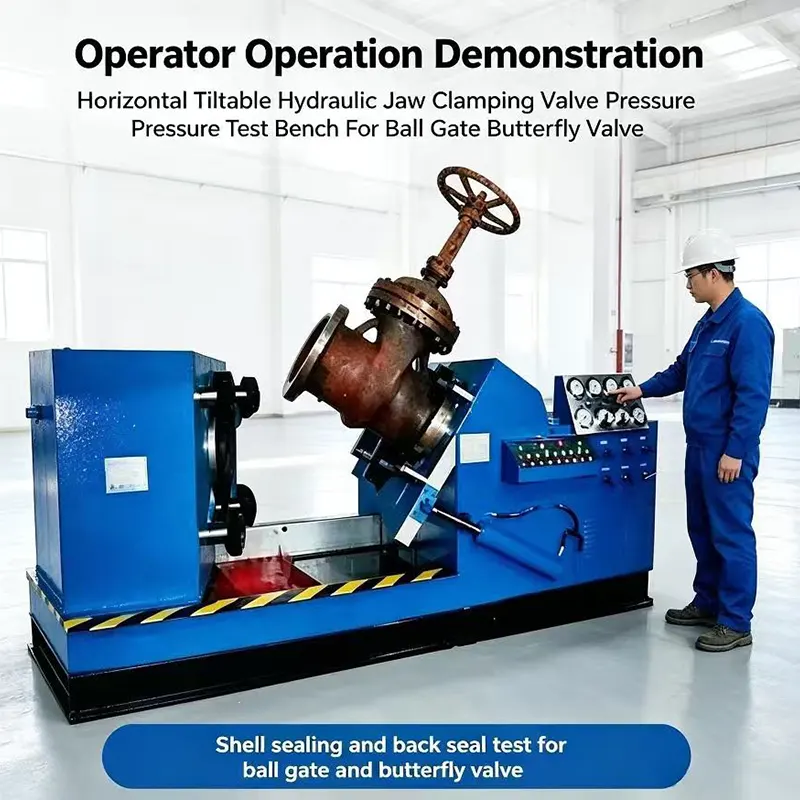

2. Serrage de la bride encerclant la mâchoire, aucun dommage au corps de la vanne Les mâchoires hydrauliques enveloppent le cercle extérieur de la bride de la vanne pour l'application de contraintes, le corps de la vanne est exempt d'extrusion et de moment de flexion ; différent du serrage par vérin d'extrémité axiale, il ne déformera pas la paire d'étanchéité de vanne, garantissant ainsi l'authenticité des données de test d'étanchéité.

3. Trois supports de test en option, large gamme d'applications. Supportent la commutation de trois supports de test pour l'eau, l'air et le diesel, peuvent répondre aux exigences de test des vannes industrielles dans différentes conditions de travail. le réservoir d'eau de circulation intégré réalise un recyclage de l'eau en boucle fermée, réduisant considérablement la consommation d'eau et le rejet des eaux usées de l'atelier.

4. Système de surpression combiné à double pompe (basse pression + haute pression) associé à une pompe de remplissage basse pression et une pompe de pressurisation haute pression : la pompe basse pression remplit rapidement la cavité de la valve et évacue l'air ; La pompe haute pression effectue une augmentation de pression étape par étape et un maintien de pression constante de longue durée, une précision de contrôle de pression ≤ ± 1 %, répondant pleinement aux normes de maintien de pression à plusieurs étages API 598.

5. Cadre de base soudé intégré à charge très lourde. L'ensemble du cadre de lit est soudé par des plaques d'acier très épaisses, la charge de roulement maximale atteint 20 tonnes, adaptée aux vannes à bride lourde ultra-large DN2000 ; Un traitement de recuit de soulagement des contraintes est adopté pour empêcher la déformation du cadre sous une charge lourde à long terme.

6. Packages de mise à niveau intelligents en option modulaires Les clients peuvent sélectionner librement des modules fonctionnels : système d'acquisition de données et d'exportation de rapports, unité hydraulique silencieuse, système de refroidissement hydraulique, décompression automatique, porte de protection de sécurité, etc., pour configurer l'équipement en fonction du budget de production et des besoins d'inspection.

7. Mécanisme de protection de verrouillage de sécurité multicouche équipé d'une protection contre la surpression de serrage hydraulique, d'un soulagement automatique de la pression d'essai, d'une limite anti-collision de la plate-forme inclinable, d'un dispositif de verrouillage de sécurité quadruple de mise hors tension d'arrêt d'urgence, évitant efficacement les dommages à l'équipement et les accidents de sécurité lors des tests de vannes lourds, conformément aux normes de sécurité des machines industrielles CE CE de l'UE.

Tableau complet des paramètres techniques

Sept scénarios d'application cibles

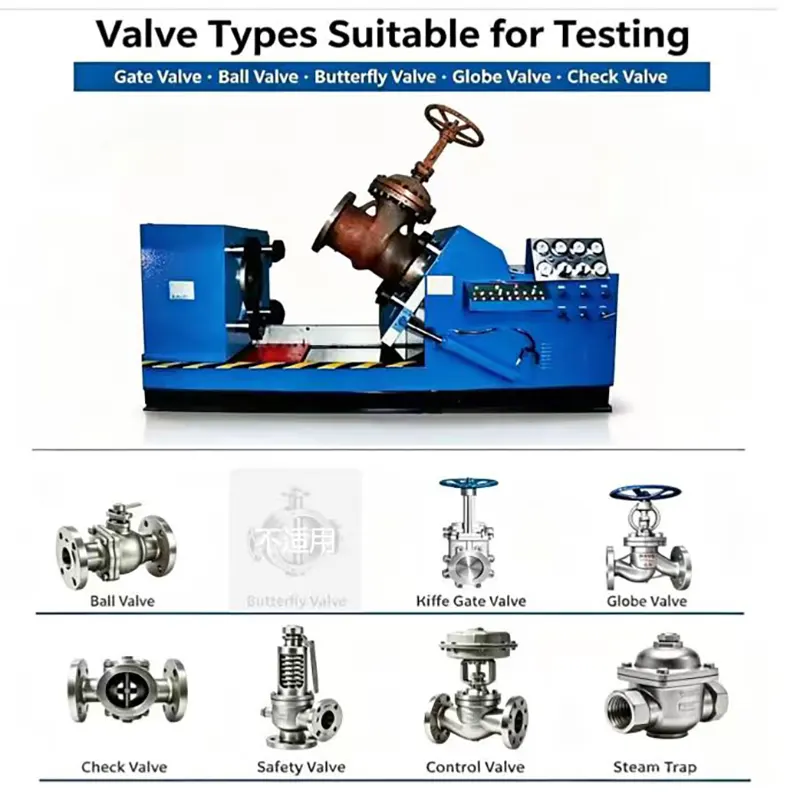

1. Grandes usines de fabrication de vannes à bride lourde : inspection hors ligne par lots de vannes à vanne DN50-DN2000, de vannes à soupape, de vannes de type Y, de vannes d'angle.

2. Usines d'équipement de pipelines pétrochimiques et de raffinerie : inspection de la pression des grandes vannes à bride des pipelines de traitement à haute pression.

3. Ateliers auxiliaires de grande puissance thermique et nucléaire : test périodique d'étanchéité des vannes de puissance à très grand alésage du pipeline principal.

4. Projets nationaux de conservation de l'eau de dérivation et de contrôle des inondations à grande échelle : tests d'acceptation des vannes de conservation de l'eau de grand diamètre de pipeline.

5. Stations professionnelles de réparation et de révision de vannes robustes : réinspection des performances après remise à neuf pour les anciennes grandes vannes industrielles recyclées.

6. Grands projets EPC de conservation de l'énergie et de l'eau à l'étranger : équipement de test de vannes lourdes personnalisé avec documents complets de certification d'exportation CE.

7. Laboratoires de R&D sur la structure des vannes : test de pression de cycle de fatigue et test d'adaptabilité moyenne pour les nouveaux prototypes de vannes inclinées.

Système de service intégré mondial avant-vente, en vente et après-vente

Support technique personnalisé avant-vente

Les ingénieurs professionnels chargés des tests de vannes lourdes effectuent une communication technique individuelle, confirment le type de vanne, la plage de calibres, la pression d'essai maximale, le fluide sélectionné et les modules fonctionnels en option ; fournir un dessin de configuration des fondations de l'équipement et un service gratuit de test d'échantillons de vannes, émettre un schéma personnalisé ciblé et un devis formel dans les 24 heures ouvrables.

Service de production et d'expédition à l'exportation en vente

Progression complète de la production suivie par vidéo en temps réel ; test de cycle de pression continue à pleine charge terminé avant la livraison avec les enregistrements de test originaux archivés. La version d'exportation adopte un cadre en bois massif très épais + une ceinture en acier, un emballage renforcé résistant aux chocs et à l'humidité ; un schéma hydraulique, un schéma de câblage électrique, un manuel d'utilisation multilingue et un ensemble complet de documents de certification de dédouanement sont livrés avec la machine.

Service mondial d'assurance qualité après-vente

Les vérins de serrage hydrauliques, les pompes de surpression haute pression, les contrôleurs PLC et les capteurs de pression bénéficient d'une garantie mondiale de 24 mois ; remplacement gratuit des pièces de rechange endommagées non artificielles pendant la période de garantie. Nous fournissons un débogage des paramètres en ligne à distance, des didacticiels vidéo complets, coordonnons les agents locaux à l'étranger pour l'installation, la mise en service et la maintenance sur site ; fourniture à vie de pièces de rechange hydrauliques générales et consultation technique gratuite à long terme sur les tests de pression des vannes.

FAQ et guide d'achat officiel

Foire aux questions

Q1 : Ce banc peut-il tester normalement les vannes inclinées de type Y et les vannes d’angle ?

A1 : La table de travail peut être inclinée de 090° arbitrairement, la vanne peut être placée dans un état incliné conforme aux conditions de travail réelles, pratique pour l'échappement et le drainage des liquides, résolvant complètement la difficulté de test des vannes inclinées spéciales.

Q2 : Le serrage des mâchoires serrera-t-il et endommagera-t-il la bride de la vanne ?

A2 : La force de serrage est uniformément répartie sur la circonférence extérieure de la bride, le tonnage de serrage peut être ajusté en continu selon les spécifications de la vanne, aucune concentration de contrainte locale, protégeant efficacement la bride de la vanne et la structure d'étanchéité.

Q3 : Puis-je ajouter ultérieurement une fonction d'enregistrement intelligent des données et d'exportation automatique des rapports ?

A3 : Le système de contrôle réserve une interface d'extension numérique, tous les modules optionnels peuvent être installés ultérieurement après l'achat de l'équipement.

Q4 : La certification CE est-elle disponible pour le commerce d’exportation à l’étranger ?

A4 : Nous pouvons effectuer une transformation complète de la sécurité des machines lourdes CE, configurer un panneau de commande multilingue et une tension d'exportation de 415 V, fournir des documents complets de certification CE pour le dédouanement et l'audit d'acceptation de projets à l'étranger.

Q5 : Quel est le cycle de livraison de production standard ?

A5 : Cycle de livraison de la configuration standard : 40 jours ouvrables ; Cycle de livraison personnalisé de très gros calibre, ultra-haute pression et version entièrement intelligente : 4550 jours ouvrables.

Conseils d'achat

Veuillez envoyer des informations détaillées, notamment les types de vannes applicables, la plage de calibres, la pression d'essai maximale, le milieu d'essai sélectionné et les exigences fonctionnelles facultatives, à notre équipe d'ingénierie. Nous formulerons une solution complète et personnalisée de test de pression de vanne à mâchoires inclinables robustes et un devis d'achat en gros préférentiel dans les 24 heures, prenant en charge les commandes-cadres annuelles de coopération pour les fabricants de vannes et les projets de soutien EPC de pipelines mondiaux de conservation de l'énergie et de l'eau à grande échelle.
