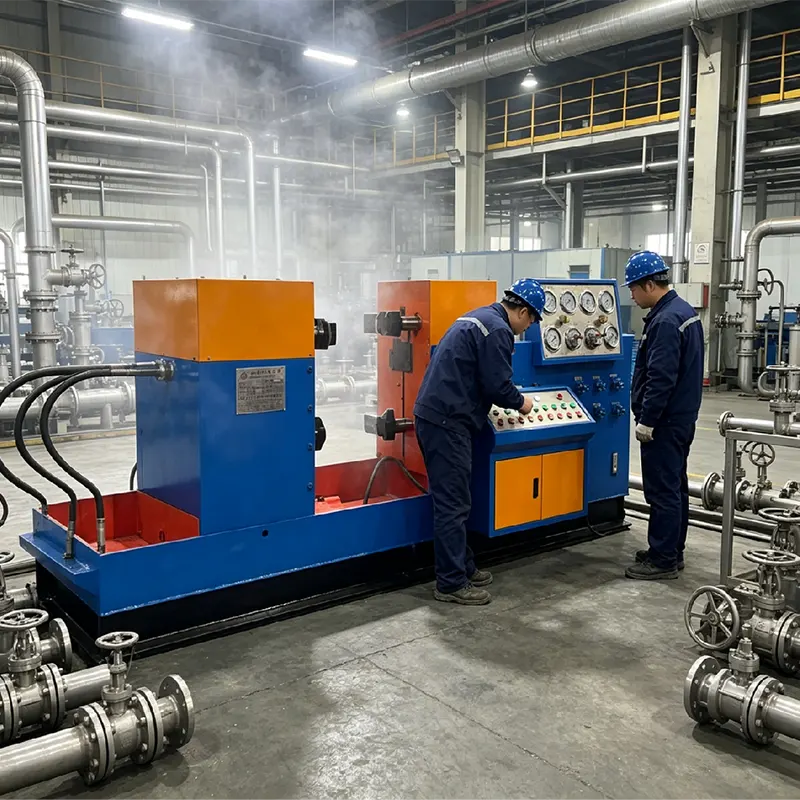

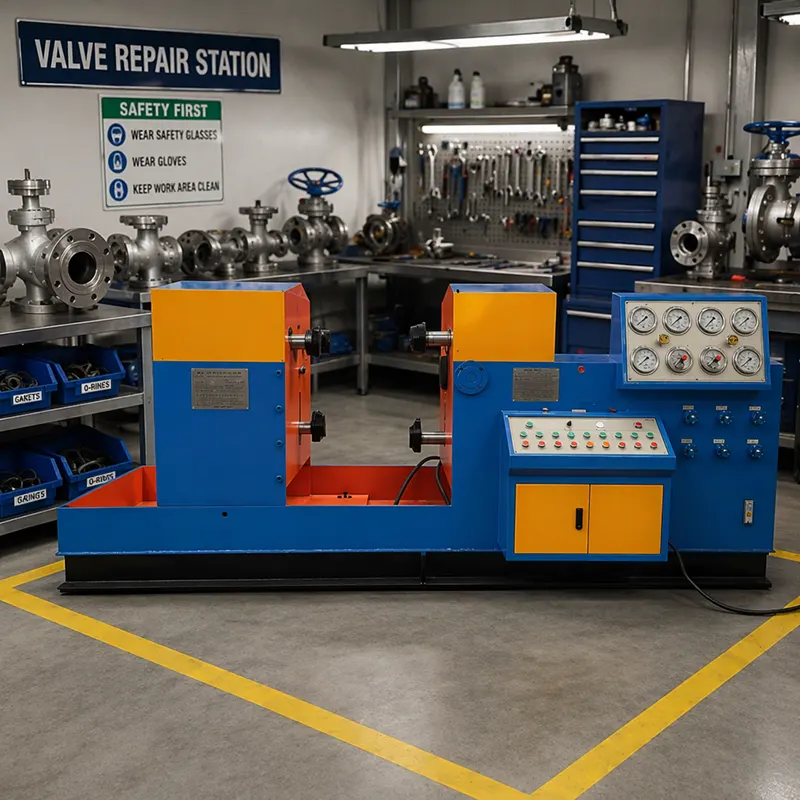

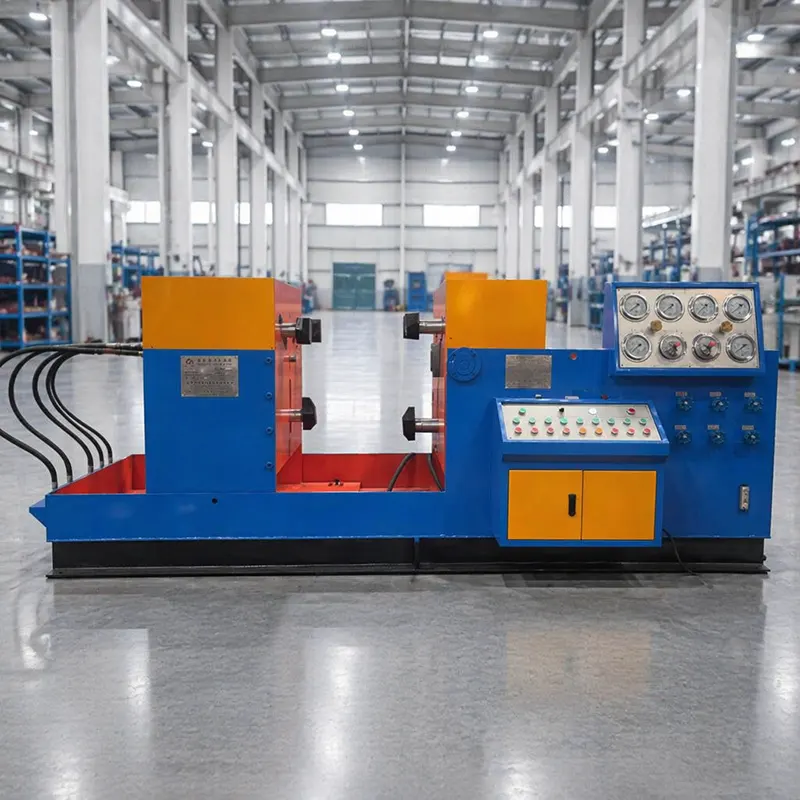

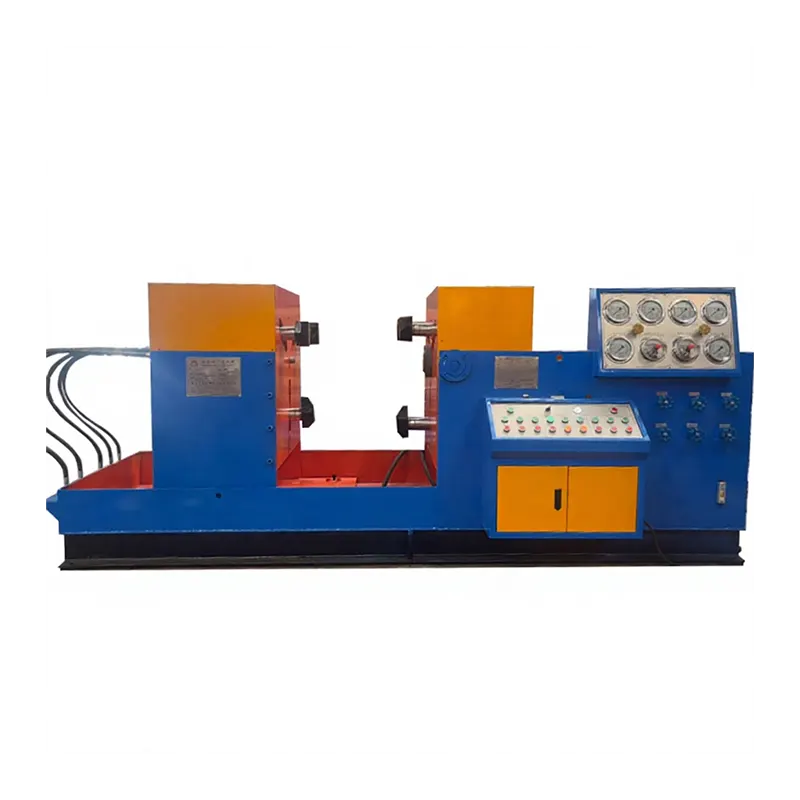

Banc d'essai de valve de serrage de pince à mâchoire hydraulique élargie moyenne DN400

Réservoir d'eau de circulation intégré pour la conservation de l'eau.

Conforme aux normes GB/T 13927 et API 598.

Protection autobloquante et surveillance de la pression multicanal.

Idéal pour les fabricants de vannes, les projets pétroliers/gaziers, les centrales électriques et les projets hydrauliques.

Description détaillée du produit Points brefs

Le banc d'essai de vanne de serrage à mâchoire hydraulique à taille moyenne DN400 convient aux vannes à bride, à globe, anti-retour, à bille et à boisseau sphérique du DN150 au DN400.

La pince à mâchoires hydraulique serre l'arrière de la bride de la vanne – aucune force externe sur le corps de la vanne, garantissant des résultats de test précis.

L'étanchéité par joint torique d'extrémité entre la vanne et la plaque aveugle permet une inspection visuelle directe des fuites.

Le banc d'essai de vanne de serrage à mâchoire hydraulique à mâchoire moyenne élargie DN400 prend en charge l'eau pour les tests hydrostatiques et l'air/azote à basse pression pour les tests pneumatiques.

Éléments de test : résistance de la coque 1,5 × PN, joint d'eau haute pression 1,1 × PN et étanchéité pneumatique basse pression.

La table de travail droite s'incline à 90° pour faciliter l'installation des vannes et l'observation des fuites ; la table de travail gauche se déplace horizontalement pour s'adapter à différentes longueurs de vannes.

Le réservoir de circulation intégré avec filtre maintient l'eau de test propre et réutilisable.

La protection autobloquante empêche le desserrage du cylindre lorsque la cavité de test est sous pression.

Caractéristiques et applications du produit

Caractéristiques

Pince à mâchoires hydraulique – aucune force externe sur le corps de la vanne

Table de travail droite inclinable à 90° – inspection facile des fuites

Protection autobloquante + surveillance de pression multicanal

Réservoir d'eau de circulation – économe en eau et respectueux de l'environnement

Conforme aux normes GB/T 13927 et API 598

PLC en option + acquisition de données + fonction d'impression

Applications

Lignes de production de vannes – inspection finale du contrôle qualité

Raffineries de pétrole et de gaz – tests de pression des vannes

Centrales électriques – maintenance et révision

Usines chimiques – contrôle qualité des vannes d’arrivée

Projets d'approvisionnement en eau et de canalisations

Centres de réparation et de révision de vannes (MRO)

Laboratoires d'essais tiers

Tableau des données techniques

FAQ (pour le site indépendant de Google)

1. Que signifie « pince à mâchoires hydraulique » ?

Trois griffes hydrauliques serrent l'arrière de la bride de la vanne. Cela n'applique aucune force externe au corps de la vanne, de sorte que les résultats des tests reflètent les véritables performances de la vanne.

2. Quelles vannes peut-on tester ?

Vannes à brides, à globe, anti-retour, à bille et à boisseau sphérique du DN150 au DN400 (6″ à 16″).

3. Pourquoi la bonne table s'incline-t-elle à 90° ?

Pour un chargement facile des vannes et une inspection visuelle directe des fuites pendant les tests pneumatiques – pas besoin de se pencher ou de tendre la main.

4. Comment fonctionne la circulation de l’eau ?

Le réservoir intégré stocke et recycle l'eau de test avec un filtre. Cela permet d'économiser de l'eau et de maintenir le milieu propre pour des tests répétés.

5. Quelles caractéristiques de sécurité sont incluses ?

La protection autobloquante empêche le cylindre de serrage de se desserrer lorsque la cavité de la vanne est sous pression. La surveillance de la pression multicanal garantit un fonctionnement sûr.

6. À quelles normes répond-il ?

GB/T 13927 et API 598. Également configurable pour API 6D, MSS‑SP‑70 et ASME B16.34 sur demande.

7. Peut-il être personnalisé ?

Oui. Nous proposons des pressions nominales personnalisées, des plages de diamètres plus grandes, des systèmes PLC/d'acquisition de données et des fonctions d'impression basées sur les spécifications de votre vanne.
