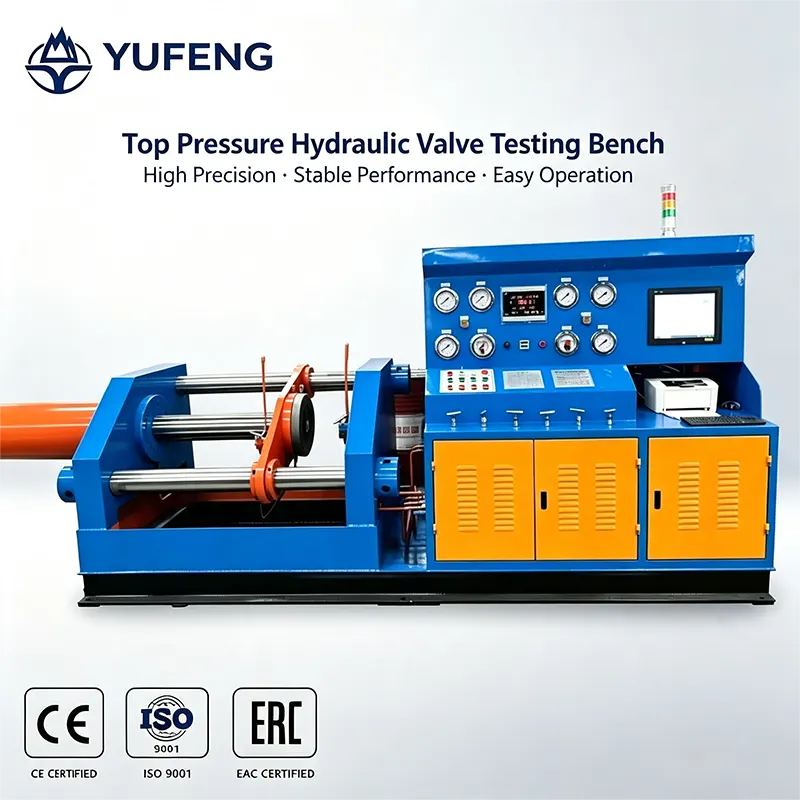

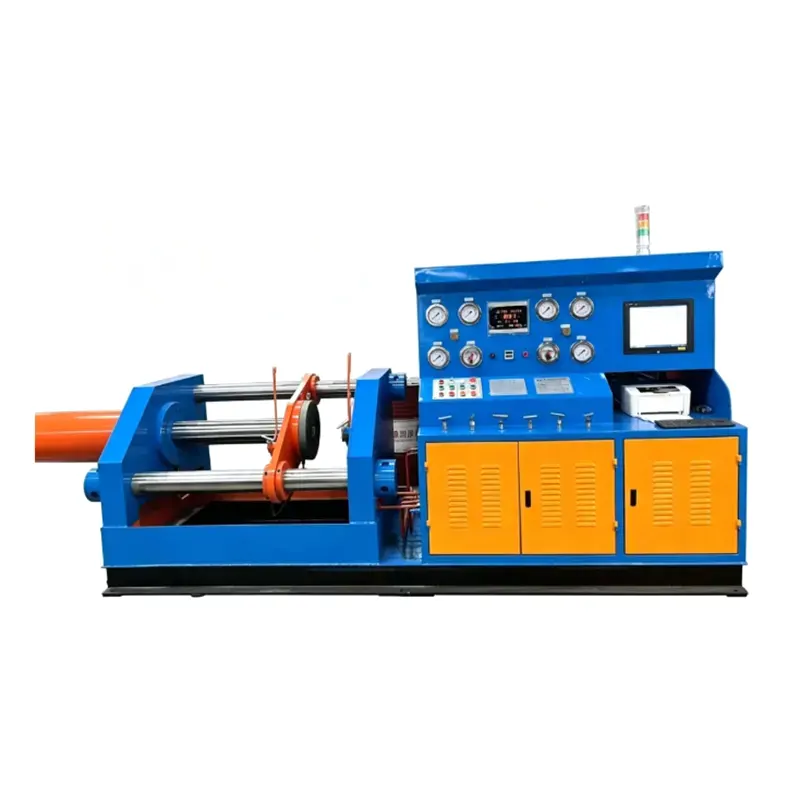

Banc d'essai horizontal de valve de serrage axial de cylindre hydraulique

Équipé d'un système de contrôle de pression numérique intelligent et de plusieurs dispositifs de protection hydrauliques autobloquants. Prend en charge à la fois l'eau à haute pression et le gaz à basse pression comme supports de test.

Description détaillée du produit Points brefs

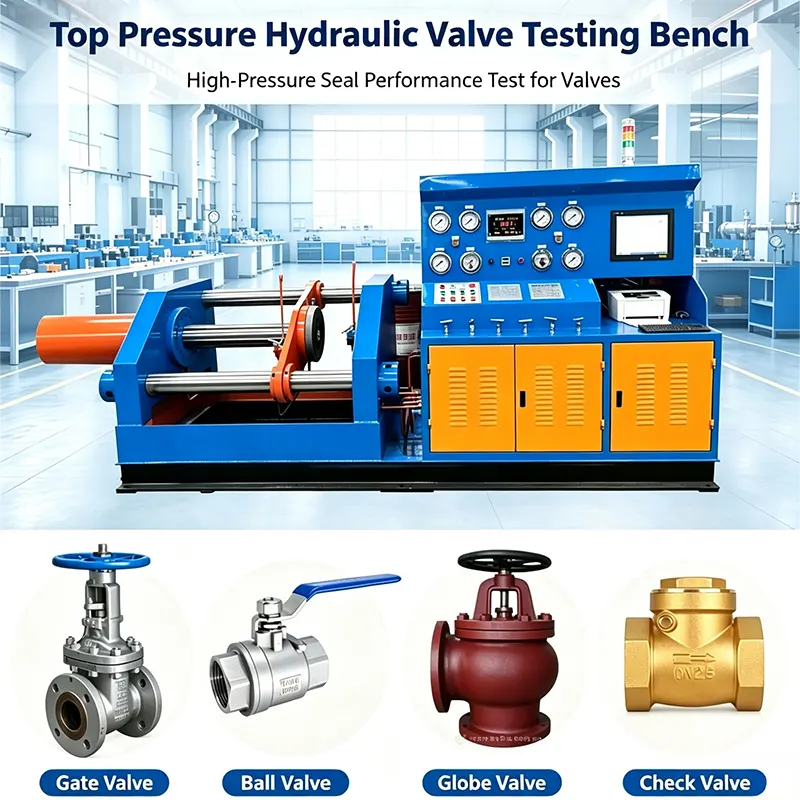

1. Le banc d'essai de vanne de serrage axiale de cylindre hydraulique horizontal DN80-300 convient aux connexions d'extrémité à brides, soudées et filetées, y compris les vannes à vanne, à globe, à clapet, à bille, à bouchon et autres vannes industrielles.

2. Méthode de serrage : le vérin hydraulique principal entraîne directement la plaque d'étanchéité contre la face d'extrémité de la vanne, obtenant ainsi une étanchéité axiale avec une force externe minimale sur le corps de la vanne.

3.Étanchéité entre la vanne et la plaque d'étanchéité : étanchéité d'extrémité avec un joint torique ou un joint plat, permettant une inspection visuelle directe des points de fuite.

4. Le banc d'essai de valve de serrage axial de cylindre hydraulique horizontal robuste prend en charge l'eau pour les tests d'étanchéité hydrostatiques et à haute pression, et le gaz basse pression (air ou azote) pour les tests d'étanchéité pneumatique.

5. Éléments de test terminés : test de coque hydrostatique 1,5 × PN, test d'étanchéité à l'eau haute pression 1,1 × PN et test d'étanchéité pneumatique basse pression.

6. Plage de diamètres de test : DN80 à DN300 (3 ″ à 12 ″), avec réglage flexible de la course pour différentes longueurs de corps de vanne.

7. Système hydraulique : conception intégrée combinant des systèmes de circulation mécaniques, hydrauliques, électriques et multimédias.

8. Structure de lit renforcée : le cadre robuste assure la stabilité et la précision à long terme dans des conditions de haute pression.

9. Contrôle numérique intelligent de la pression : affichage numérique et système de maintien de la pression électrique pour un maintien précis et stable de la pression.

10. Plusieurs dispositifs de protection hydrauliques autobloquants : le verrouillage par pression empêche le desserrage du cylindre lorsque la cavité d'essai est sous pression.

11. Avantage principal : force de serrage axiale extra-large jusqu'à 130 tonnes, idéale pour les vannes robustes à haute pression dans les applications pétrochimiques, énergétiques et pétrolières.

Caractéristiques et applications du produit

Caractéristiques

Cylindre principal robuste et lit renforcé – force de serrage extra-large.

Serrage axial horizontal – force uniforme, pas de distorsion latérale.

Contrôle numérique intelligent de la pression – surveillance et contrôle précis.

Multiples protections hydrauliques autobloquantes – fonctionnement sûr.

Réglage flexible de la course pour différentes longueurs de vanne.

Prend en charge les fluides eau et gaz – tests polyvalents.

Manomètres de haute précision et système de maintien électrique.

Acquisition de données en option avec affichage de courbes et impression de rapports.

Idéal pour l’inspection à long terme et répétitive des vannes à haute pression

Applications

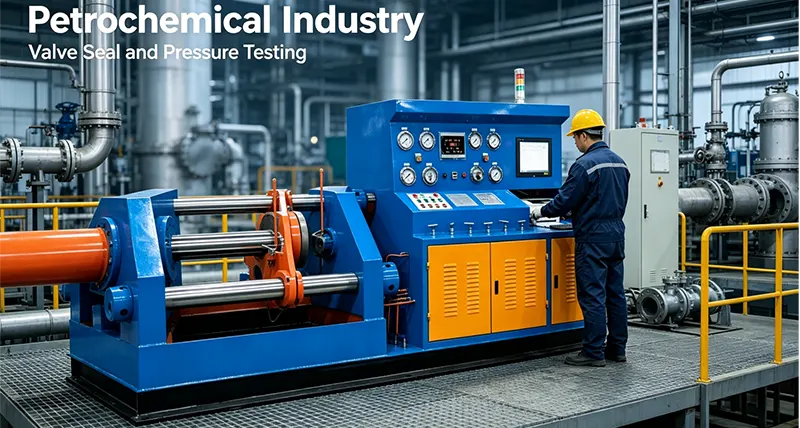

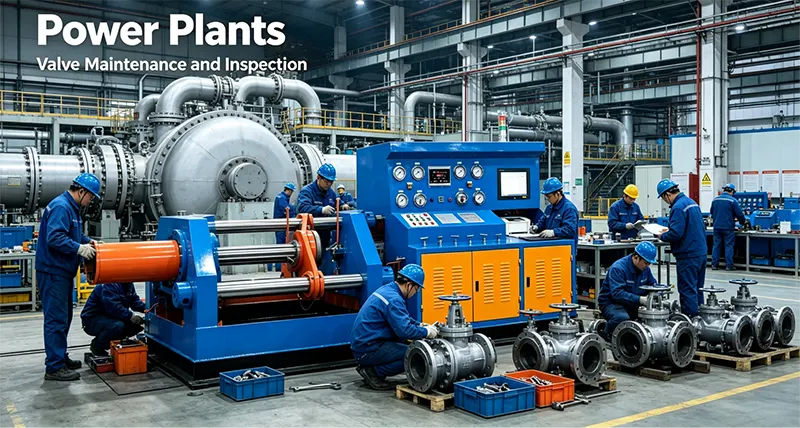

tests d'acceptation en usine (FAT), Industrie pétrochimique, Centrales électriques – maintenance et inspection des vannes, Pétrole et gaz – contrôle qualité des vannes robustes., Ateliers MRO, Mines et métallurgie, Grande industrie. Agences tierces de test et de réparation.

Tableau des données techniques

 FAQ Points brefs

1. Êtes-vous une société commerciale ou un fabricant ?

Nous sommes un fabricant de machines à vannes Wenzhou Yufeng, une usine directe avec les certifications ISO 9001 et CE.

2.Quel est votre MOQ ?

Juste 1 ensemble. Les petites commandes à l’essai et les achats en gros sont les bienvenus.

3.Quelles sont les normes de test respectées ?

GB/T 13927, API 598, API 6D, etc.

4.Quelle est la force de serrage maximale ?

Jusqu'à 360 tonnes, adapté aux vannes haute pression robustes.

5.Quelle est la pression d'essai maximale ?

Pour DN80-DN300 (3″-12″) ; pour les plus grands diamètres, cela varie.

6.Quelles sont les caractéristiques de sécurité incluses ?

Plusieurs dispositifs hydrauliques autobloquants avec verrouillage par pression – le vérin de serrage ne peut pas être desserré lorsque la cavité de la vanne est sous pression.

7.Supportez-vous la personnalisation OEM/ODM ?

Oui. Nous pouvons personnaliser la plage de diamètres, la course, la pression, la force de serrage et les systèmes de contrôle.

8.Quel est le délai de livraison standard ?

21 à 30 jours pour les modèles standards ; 30 à 35 jours pour les versions personnalisées.

9. De quelles informations avez-vous besoin pour un devis ?

Type de vanne, diamètre, pression nominale, type de connexion et volume de production.
