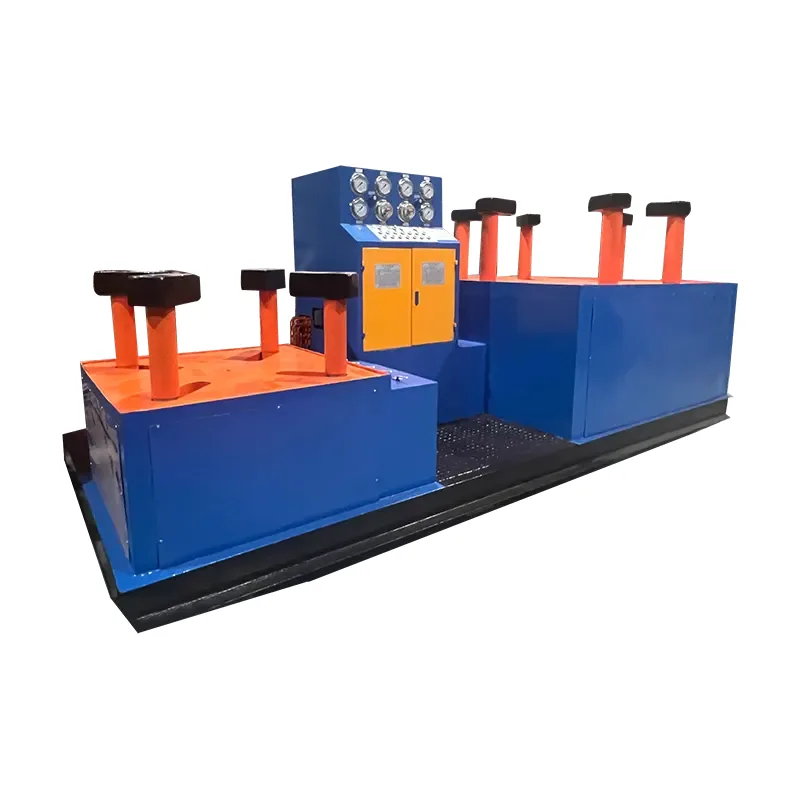

Banc d'essai de vannes papillon à double station

Outillage d'étanchéité interchangeable pour différents types de faces d'extrémité de vanne papillon avec système de maintien de pression hydraulique.

Prend en charge le maintien de la pression à long terme pour les tests de résistance de la coque et de performance d'étanchéité bidirectionnelle.

Equipé d'un dispositif de protection de sécurité hydraulique à verrouillage automatique.

Conforme aux normes de test GB/T 13927 2022 et API 598.

Prend en charge les supports de test d'eau et de gaz.

Dimensions de la machine 4,5 sur 1,4 sur 1,7 mètres, poids 10 tonnes, puissance 13 kilowatts.

Idéal pour l'inspection automatisée des lignes de production de vannes papillon et le fabricant de vannes FAT.

Description détaillée du produit Points brefs

1 banc d'essai hydraulique à double station pour vannes papillon convient aux vannes papillon de type plaquette, à cosse et à bride, y compris les types concentriques et excentriques du DN250 au DN1200.

2 La configuration à deux stations permet à deux stations de fonctionner indépendamment ou simultanément, améliorant considérablement l'efficacité des tests par lots.

3 Des outils d'étanchéité interchangeables spécialement conçus pour les faces d'extrémité des vannes papillon garantissent une étanchéité fiable quelles que soient les spécifications des vannes.

Le banc d'essai hydraulique à 4 stations doubles pour vannes papillon prend en charge l'eau pour les tests hydrostatiques de coque et de joint, et l'air ou l'azote basse pression pour les tests d'étanchéité pneumatique.

5 Les éléments de test comprennent un test de résistance de coque PN 1,5 fois et un test de joint d'eau haute pression PN 1,1 fois conformément aux exigences GB/T 13927 2022.

6 Le système de maintien de la pression hydraulique permet un maintien de pression stable à long terme pour les tests de performances d'étanchéité bidirectionnelles.

7 Le dispositif de protection de sécurité hydraulique à verrouillage automatique assure la sécurité de l'opérateur et de l'équipement pendant les tests.

8 La conception universelle s'adapte à plusieurs types et spécifications de vanne papillon avec un changement d'outillage facile.

9 Dimensions de la machine 4,5 sur 1,4 sur 1,7 mètres, poids 10 tonnes, puissance 13 kilowatts.

10 Conforme aux normes de test internationales GB/T 13927 2022 et API 598.

Caractéristiques et applications du produit

Caractéristiques

Conception à deux stations pour des tests indépendants ou simultanés afin de maximiser le débit

Outillage d'étanchéité interchangeable pour différents types de faces d'extrémité de vanne papillon

Système de maintien de pression hydraulique pour un maintien de pression stable à long terme

Capacité de test de performance d'étanchéité bidirectionnelle

Dispositif de protection de sécurité hydraulique à verrouillage automatique

Prend en charge les fluides eau et gaz pour des tests complets

Conception universelle adaptée aux vannes papillon à bride, à cosse et à bride

Conforme aux normes GB/T 13927 2022 et API 598

Encombrement compact avec des dimensions de 4,5 sur 1,4 sur 1,7 mètres

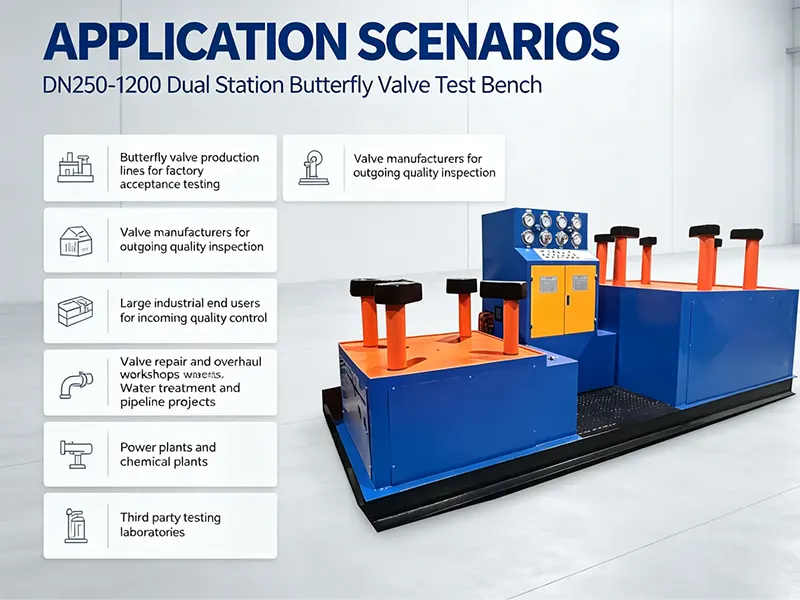

Applications

Lignes de production de vannes papillon pour les tests d'acceptation en usine

Fabricants de vannes pour le contrôle qualité sortant

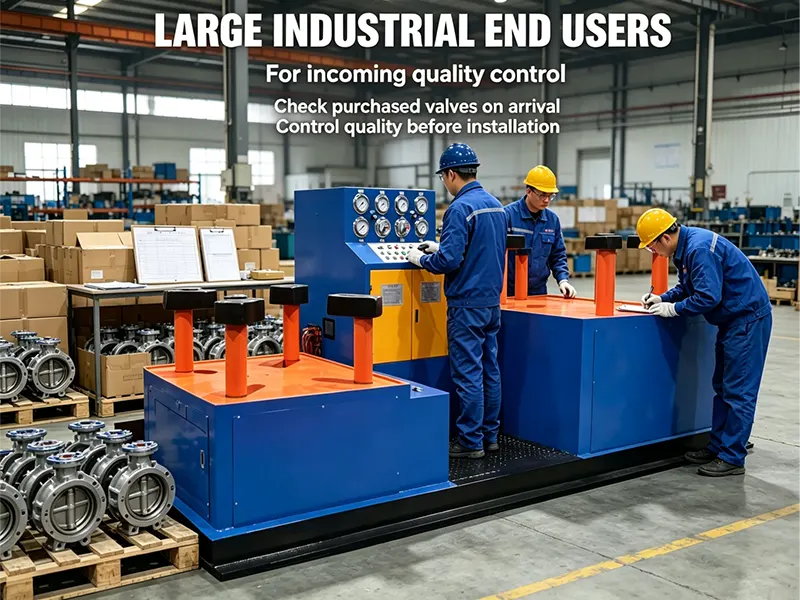

Grands utilisateurs finaux industriels pour le contrôle qualité entrant

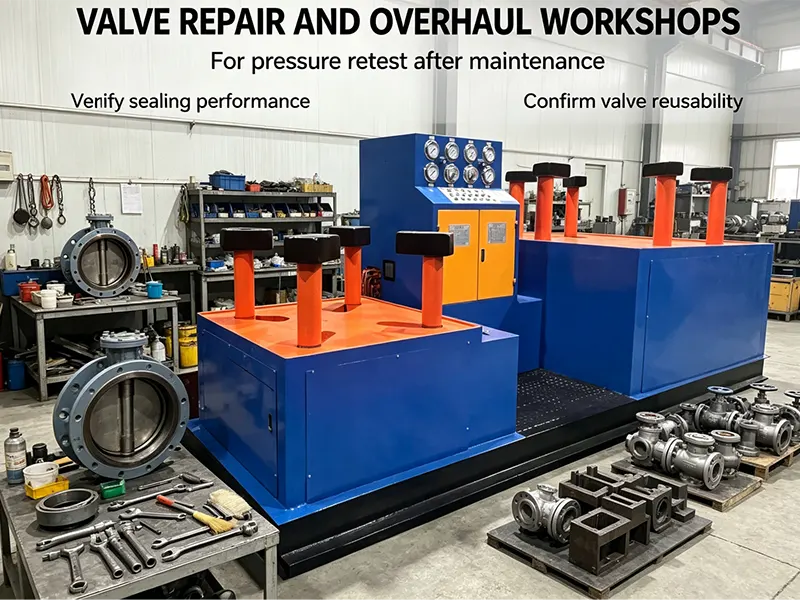

Ateliers de réparation et de révision de vannes

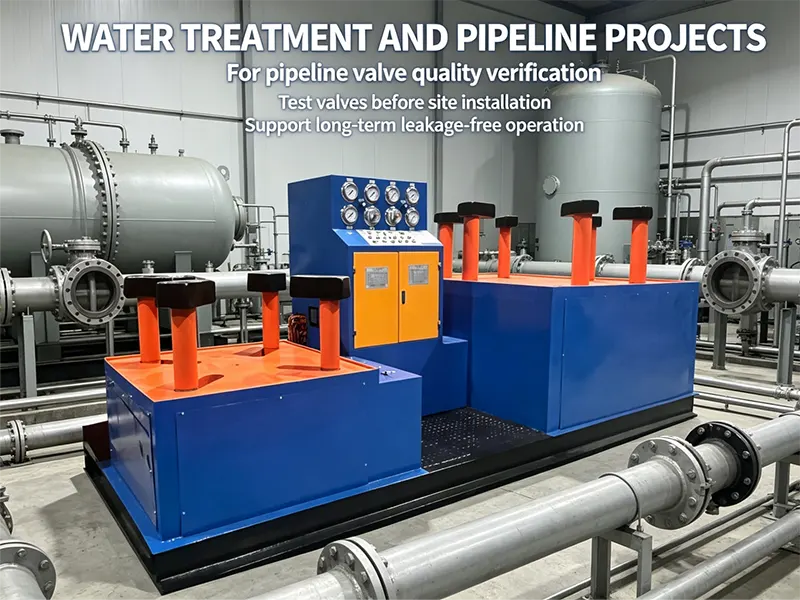

Projets de traitement de l'eau et de pipelines

Centrales électriques et usines chimiques

Laboratoires d'essais tiers

Tableau des données techniques

FAQ

1. Quels types de vannes papillon ce banc d'essai peut-il gérer ?

Il gère les vannes papillon de type plaquette, à cosse et à bride, y compris les conceptions concentriques et excentriques, du DN250 au DN1200.

2. Comment la conception à deux stations améliore-t-elle l’efficacité ?

Les deux stations peuvent fonctionner indépendamment ou simultanément. Vous pouvez tester deux tailles de vannes différentes en même temps ou utiliser une station tout en chargeant l'autre, éliminant ainsi les temps d'arrêt et améliorant considérablement le débit d'inspection des lots.

3. Quelle méthode de scellage utilise-t-il ?

Il utilise des outils d'étanchéité interchangeables spécialement conçus pour les faces d'extrémité des vannes papillon. Différents jeux d'outils peuvent être rapidement échangés pour correspondre à diverses spécifications de vanne et types de faces d'extrémité.

4. Quels éléments de test peut-il effectuer ?

Il effectue un test de résistance de la coque à 1,5 fois la pression nominale et un test d'étanchéité à l'eau haute pression à 1,1 fois la pression nominale selon GB/T 13927 2022, ainsi que des tests de performances d'étanchéité bidirectionnelles avec maintien de la pression à long terme.

5. Quels supports de test prend-il en charge ?

Il supporte l'eau pour les tests hydrostatiques de coque et de joint, et l'air basse pression ou l'azote pour les tests d'étanchéité pneumatique.

6. Quelles caractéristiques de sécurité sont incluses ?

Le dispositif de protection de sécurité hydraulique à verrouillage automatique empêche le système de serrage de se desserrer lorsque la cavité de la vanne est sous pression, garantissant ainsi la sécurité de l'opérateur.

7. Quelles sont les dimensions et le poids de la machine ?

Les dimensions sont de 4,5 sur 1,4 sur 1,7 mètres, le poids est de 10 tonnes et la consommation électrique est de 13 kilowatts.

8. À quelles normes cette machine est-elle conforme ?

Il est conforme aux normes GB/T 13927 2022 et API 598. Il peut également être configuré pour d'autres normes internationales sur demande.

9. Peut-il gérer des vannes papillon concentriques et excentriques ?

Oui, la conception universelle et les outils d'étanchéité interchangeables conviennent aux vannes papillon concentriques et excentriques sur toute la gamme DN250 à DN1200.

10. De quelles informations avez-vous besoin pour un devis ?

Veuillez indiquer le type de vanne papillon (plaquette/cosse/bride), le diamètre en DN, la pression nominale en PN ou en classe, le type de face d'extrémité et si vous avez besoin de fonctionnalités optionnelles telles que le contrôle PLC ou l'acquisition de données.
