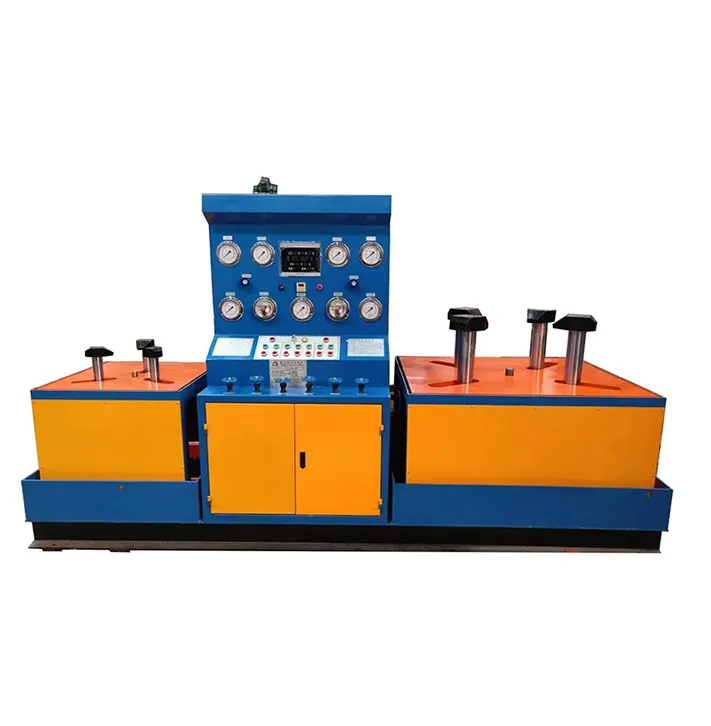

Banc d'essai de vanne papillon hydraulique de type D600

Équipement de test de vannes

coque et test de propriété d'étanchéité de la basse pression

test de gaz de l'eau à haute pression

 1. Spécialement conçu pour tester la coque et les performances d'étanchéité des vannes papillon, des vannes à guillotine et autres vannes avec raccords à bride allant du DN50 au DN600.

2. Soutenez le milieu gazeux à basse pression de l'eau à haute pression.

3. Structure de serrage intacte de la mâchoire de serrage hydraulique de la vanne.

4. Équipement personnalisé PN16-PN420 (selon le niveau de pression personnalisé requis par le client).

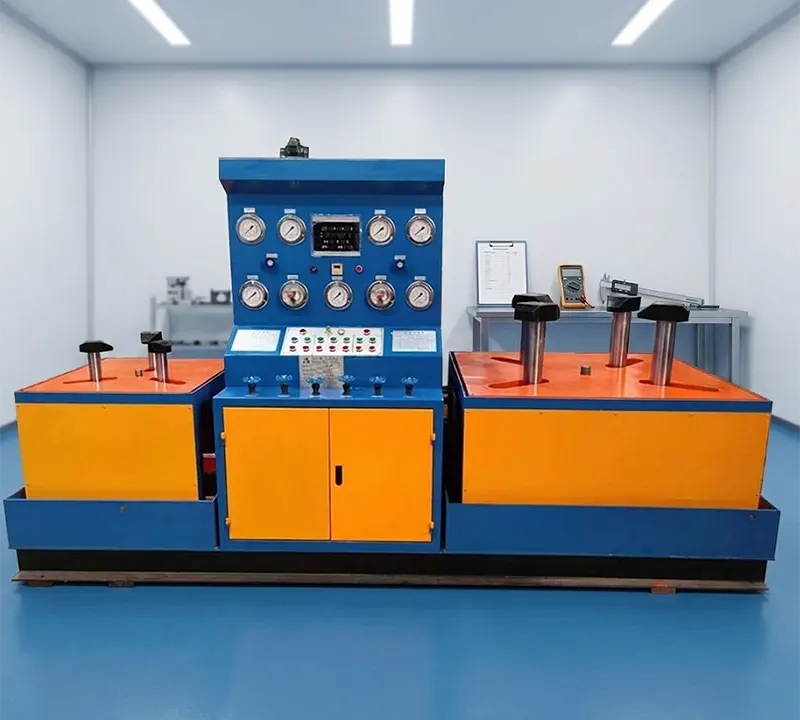

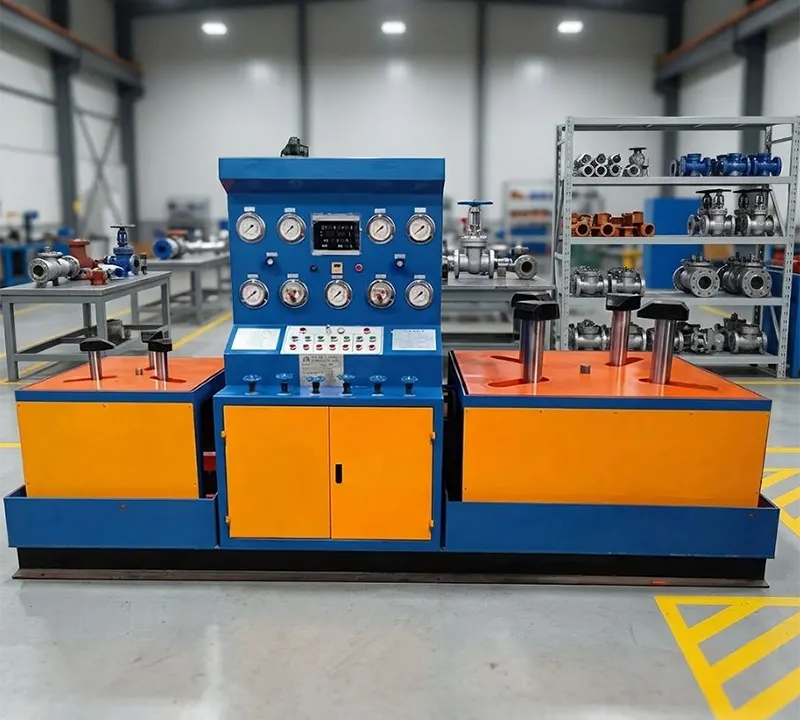

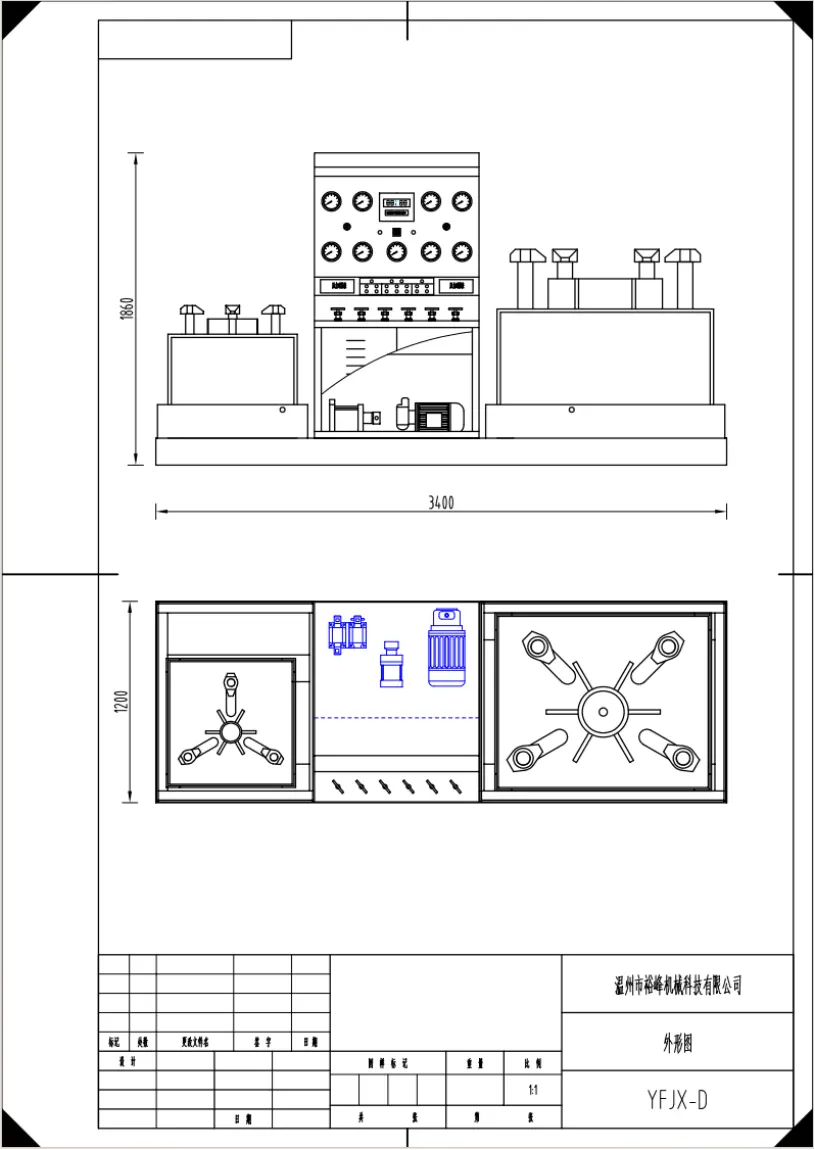

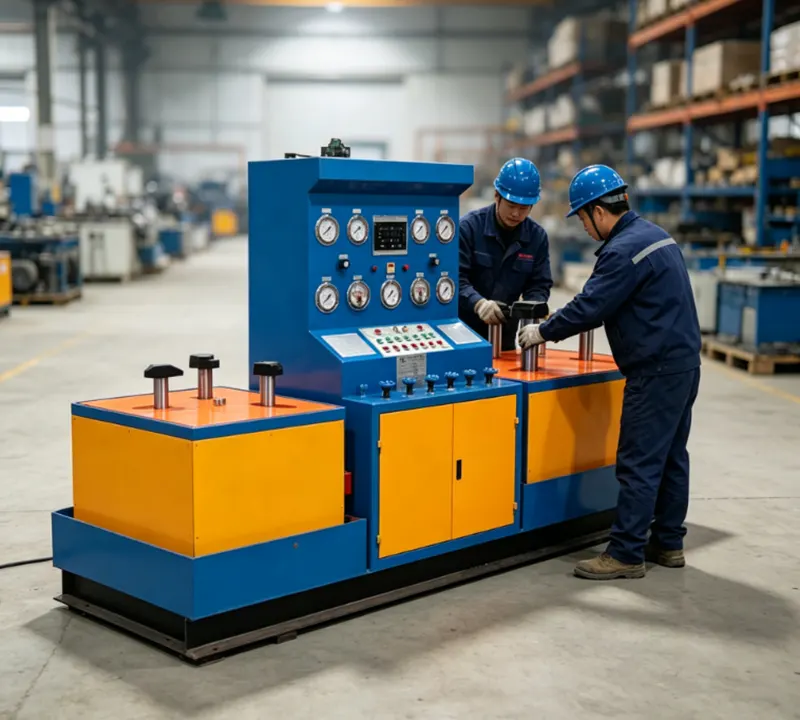

Le banc d'essai de vanne papillon hydraulique à double station DN600 est conçu pour tester les vannes papillon à brides ou à plaquettes droites, ainsi que les vannes à guillotine.

La méthode de serrage utilise des pinces qui serrent les faces opposées des brides, avec une force de serrage réglable et une force externe minimale. L'étanchéité entre la vanne et la plaque aveugle est assurée par un joint torique d'extrémité, permettant aux opérateurs d'observer directement les emplacements de fuite. Les milieux de test comprennent l'eau pour les tests d'étanchéité hydrostatiques et haute pression, et le gaz basse pression (air ou azote de 4 à 7 bars) pour les tests d'étanchéité pneumatique. Le banc réalise trois éléments de test : un test de coque hydrostatique à 1,5 fois la pression nominale, un test d'étanchéité à l'eau haute pression à 1,1 fois la pression nominale et un test d'étanchéité à l'air basse pression de 4 à 7 bars. Le poste de travail de gauche couvre une plage de test allant du DN50 au DN250, avec une longueur structurelle de vanne de 43 à 165 mm, un diamètre de bride de 165 à 425 mm et un espacement des disques de mâchoire de 200 à 400 mm. Il est équipé de 3 vérins de serrage d'un alésage de 100 mm chacun et de tiges de piston de 60 mm de diamètre, délivrant une force de serrage maximale de 40 tonnes. Le poste de travail de droite couvre le DN250 au DN600, avec une longueur de vanne de 165 à 267 mm, un diamètre de bride de 405 à 845 mm et un espacement des mâchoires de 310 à 630 mm.

Il dispose de 4 vérins de serrage d'alésage 160 mm et de tiges de piston de 90 mm, fournissant une force de serrage maximale de 150 tonnes. La pression d'essai maximale pour les petites tailles peut atteindre jusqu'à 600LB (15,0 MPa) et la pression nominale est personnalisable par commande. Les principales caractéristiques comprennent des postes de travail doubles couvrant une large gamme de tailles, des portées de mâchoires réglables pour un changement rapide, un joint torique d'extrémité pour un diagnostic facile des fuites et une prise en charge des tests hydrostatiques et pneumatiques répondant aux exigences de l'API 598. Ce banc convient aux usines de fabrication de vannes, aux réseaux de chauffage urbain, aux oléoducs et gazoducs, aux mines et à la métallurgie, aux ateliers MRO, au contrôle qualité entrant pour les grands utilisateurs finaux et aux agences d'inspection tierces.

En résumé, ce banc d'essai de vannes papillon hydrauliques à double station DN600 offre un rendement élevé, une forte puissance de serrage et une personnalisation flexible, ce qui en fait un excellent choix pour le contrôle qualité de grands volumes de vannes papillon et à guillotine.

Caractéristiques

1. Les postes de travail doubles couvrent DN50 à DN250 et DN250 à DN600, avec de petites tailles jusqu'à une classe de pression de 600LB. Ceci est différent des unités à gamme unique et est prouvé par des forces de serrage de 40 et 150 tonnes.

2. Les mâchoires de serrage s'agrippent derrière les brides avec une force réglable, minimisant les contraintes externes. Cela garantit des résultats de test réalistes grâce à une conception multi-cylindres équilibrée.

3. Le joint torique de la face d'extrémité rend les points de fuite directement visibles. Cela réduit le temps de diagnostic des pannes d'environ 50 pour cent par rapport aux joints aveugles conventionnels.

4. La machine prend en charge les tests hydrostatiques à 1,5 et 1,1 fois la pression nominale et les tests d'air basse pression à 4 à 7 bars. Une machine effectue des tests de coque, d'étanchéité et d'étanchéité, répondant aux normes API 598.

5. La portée de mâchoire réglable de 200 à 630 millimètres s'adapte à des longueurs de 43 à 267 millimètres et des brides jusqu'à 845 millimètres de diamètre. Cela permet un changement en quelques minutes, contrairement aux types de luminaires fixes.

Tableau des spécifications techniques

Tableau de portée des tests de résistance (MPa)

FAQ

1. Quelle est la plage de diamètres de test de ce banc ?

Le poste de travail de gauche couvre le DN50 au DN250 et le poste de travail de droite couvre le DN250 au DN600, permettant des tests simultanés de différentes tailles.

2.Quels types de vannes peuvent être testés ?

Il est conçu pour les vannes papillon à brides ou à brides, ainsi que pour les vannes à guillotine avec raccords à bride.

3.Quels supports de test sont pris en charge ?

Eau pour les tests d'étanchéité hydrostatiques et haute pression, et gaz basse pression (air ou azote de 4 à 7 bar) pour les tests d'étanchéité pneumatique.

4.Quels éléments de test peut-il effectuer ?

Il effectue un test de coque hydrostatique à 1,5 fois la pression nominale, un test d'étanchéité à l'eau haute pression à une pression nominale de 1,1 fois et un test d'étanchéité à l'air basse pression de 4 à 7 bars.

5.Quelles sont les forces de serrage pour chaque poste de travail ?

La station de gauche fournit 40 tonnes et la station de droite 150 tonnes, garantissant une étanchéité stable même sous des pressions d'essai élevées.

6.Quelles sont les plages dimensionnelles réglables ?

Pour la station de gauche : longueur de vanne 43-165 mm, diamètre de bride 165-425 mm, espacement des mâchoires 200-400 mm. Pour la droite : longueur 165‑267 mm, diamètre de bride 405‑845 mm, espacement des mâchoires 310‑630 mm.

7.La pression nominale peut-elle être personnalisée ?

Oui, la pression d'essai maximale et la course de serrage peuvent être adaptées pour correspondre aux spécifications spécifiques de la vanne et aux exigences du client.

8.À quelles normes internationales est-il conforme ?

Il répond aux normes d'inspection GB et API, garantissant des résultats de tests fiables et reproductibles pour les vannes industrielles.

9.Quels sont les principaux scénarios d’application ?

Il est largement utilisé dans les usines de fabrication de vannes, les oléoducs et gazoducs, le chauffage urbain, les mines, la métallurgie, les ateliers MRO et les agences d'inspection tierces.

10.Comment la conception à deux stations améliore-t-elle l'efficacité ?

Les deux stations peuvent fonctionner simultanément, ce qui permet de tester simultanément deux tailles de vannes différentes, ce qui augmente considérablement le débit et réduit les coûts de main-d'œuvre par rapport aux unités à station unique.
