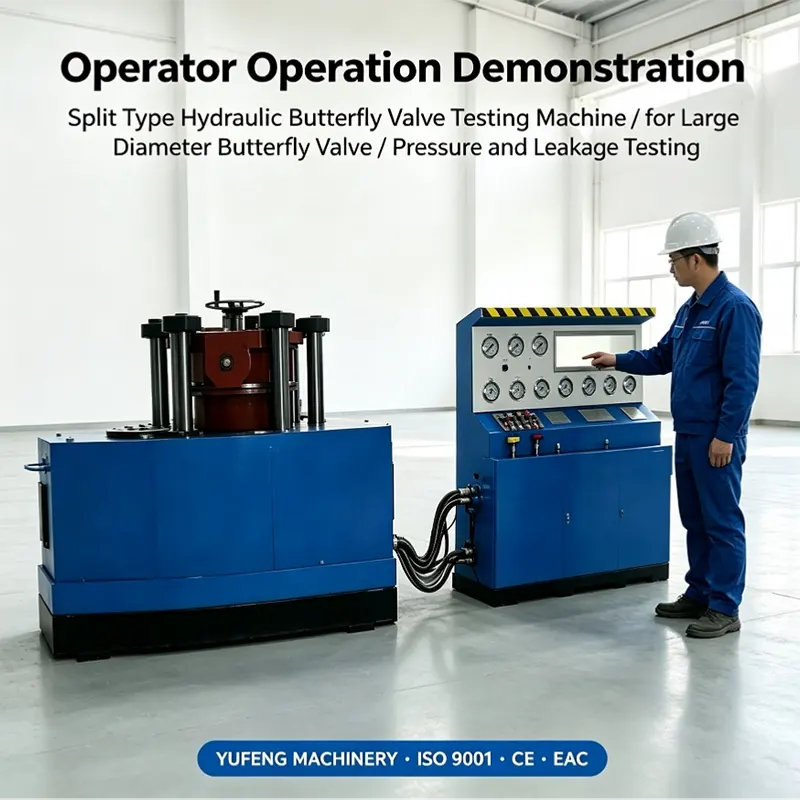

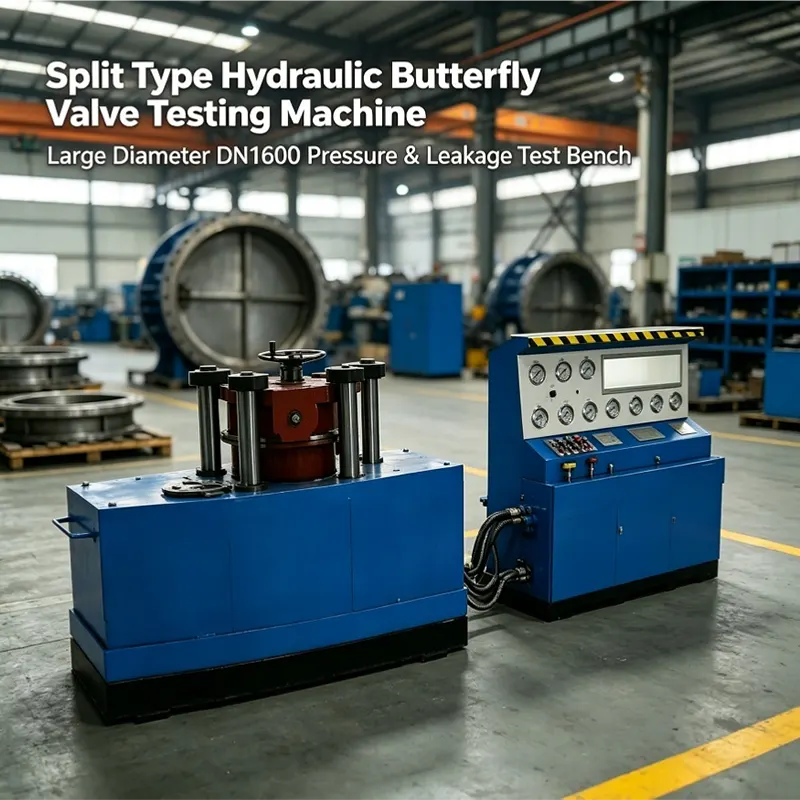

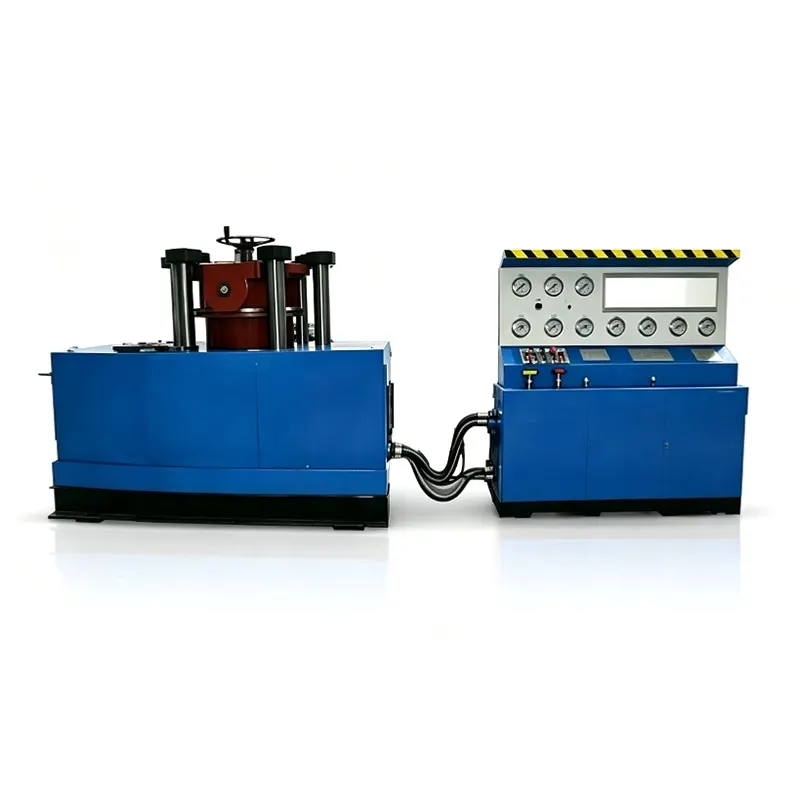

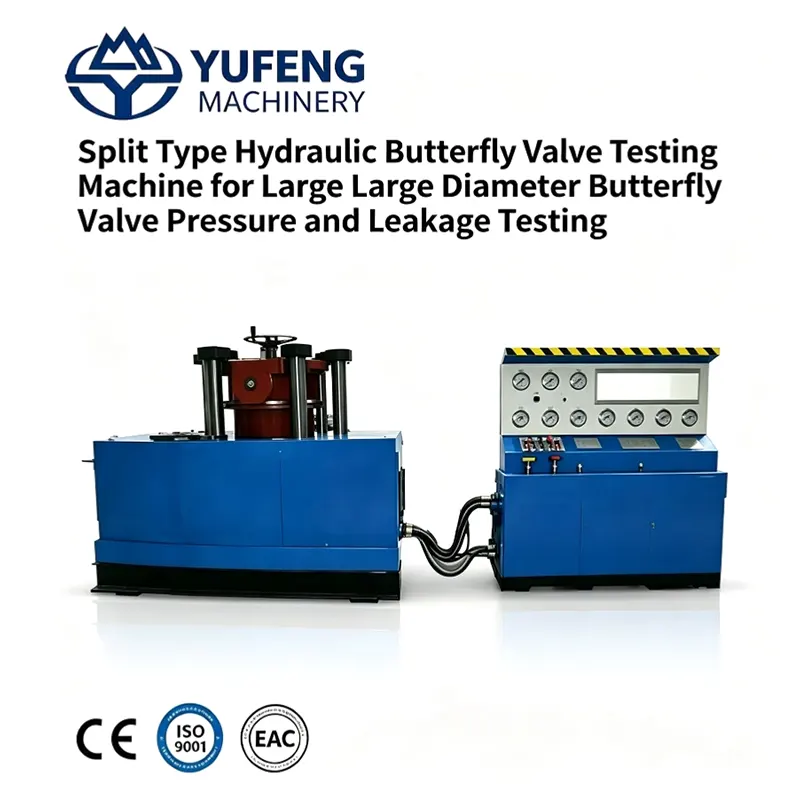

Banc d'essai hydraulique vertical spécial de type fendu DN1600 pour vannes papillon

Ce banc d'essai hydraulique vertical spécial de type divisé DN1600 pour vannes papillon est applicable aux tests de résistance et de performance d'étanchéité des vannes papillon connectées à bride et à plaquette. Il adopte des mâchoires mobiles synchrones pour réaliser un serrage synchrone ; deux formes structurelles (monoposte et multiposte) sont facultatives lors de la passation de commande.

Les clients peuvent sélectionner indépendamment les fluides de test : eau propre, air comprimé ou diesel. La machine est équipée en standard d'une pompe à eau basse pression, d'une pompe de surpression haute pression et d'un réservoir d'eau en circulation. Les modules auxiliaires en option comprennent un système de gestion intelligent des données de test, un système de refroidissement hydraulique par air et un système de déchargement hydraulique automatique. Le calibre de test et la pression de test maximale peuvent être personnalisés en fonction des exigences de production réelles du client, entièrement conformes aux normes de test de pression des vannes industrielles GB/T13927-2022 et API 598.

Paramètres de base fixes provenant de vos images : Gamme de calibres applicable : DN1000 ~ DN1600 Dimension hors tout : 2500 × 2500 × 1600 mm Poids total de la machine : 15 tonnes Puissance nominale : 15 KW

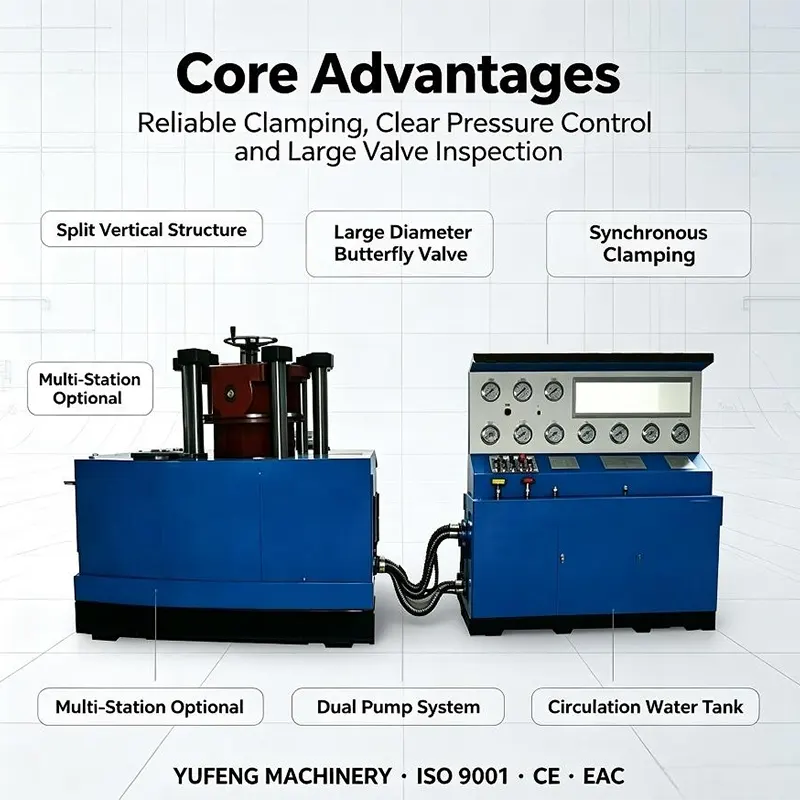

Sept avantages différenciés fondamentaux

1. Structure intégrée verticale divisée, adaptée aux vannes papillon lourdes de très gros calibre. L'avantage de conception de base du banc d'essai hydraulique vertical spécial de type divisé DN1600 pour vannes papillon : disposition à corps divisé + structure de serrage verticale, spécialement développée pour les vannes papillon de pipeline extra larges DN1000-DN1600. Le serrage vertical évite efficacement la déformation par flexion des corps de vanne épais et lourds de grand diamètre causée par le placement horizontal, le serrage est plus stable et la précision de centrage est plus élevée.

2. Le mécanisme de serrage hydraulique synchrone à quatre mâchoires adopte une conception de transmission mobile synchrone à plusieurs mâchoires, toutes les mâchoires de serrage avancent et reculent à une vitesse complètement constante, la vanne est toujours maintenue en position centrale pendant le serrage, une contrainte uniforme autour de la bride, aucune déviation unilatérale, résout complètement le problème de fuite d'étanchéité qui se produit facilement lors du test de pression des grandes vannes papillon.

3. Disposition facultative double à station unique/multi-station Deux configurations peuvent être sélectionnées en fonction de la demande de capacité de production : un poste de travail unique pour l'inspection intermittente de petits lots ; disposition multiposte pour la détection continue de masse sur chaîne d'assemblage, commutation flexible pour s'adapter aux différents besoins de planification de production des fabricants.

4. Trois supports de test en option + système d'eau à circulation en boucle fermée. Prend en charge l'eau, l'air et le diesel, trois supports de test pour répondre aux exigences d'inspection des différentes conditions de travail ; Le réservoir d'eau de circulation intégré de grande capacité collecte les eaux usées testées pour un recyclage répété, économise la consommation d'eau et maintient l'environnement de l'atelier propre.

5. Remplissage d'eau à basse pression + système de double pompe à haute pression. La pompe à basse pression remplit rapidement la cavité de la valve et évacue l'air interne ; La pompe haute pression effectue une augmentation de pression progressive et un maintien de pression constante de longue durée. Le contrôle de pression constante PLC compense automatiquement la perte de pression, la précision du contrôle de pression répond aux exigences de maintien de pression à plusieurs étages de la norme API 598.

Cadre rigide ultra résistant de 6,15 tonnes avec traitement de soulagement des contraintes. L'ensemble du cadre est intégralement soudé avec une plaque d'acier très épaisse et traité par recuit de soulagement des contraintes, avec une capacité portante totale de 15 tonnes. Le fonctionnement continu à long terme sous charges lourdes ne provoque aucune secousse, torsion ou déformation du cadre, et la référence de serrage est stable en permanence.

7. Suite de fonctions de mise à niveau intelligente en option modulaire Les clients peuvent sélectionner librement trois systèmes optionnels : un système de gestion intelligent de l'enregistrement des données, un système de réduction de la température de l'huile de refroidissement par air hydraulique, un système de déchargement automatique de la surpression une fois le test terminé, qui peut être ajouté et mis à niveau à tout moment ultérieurement.

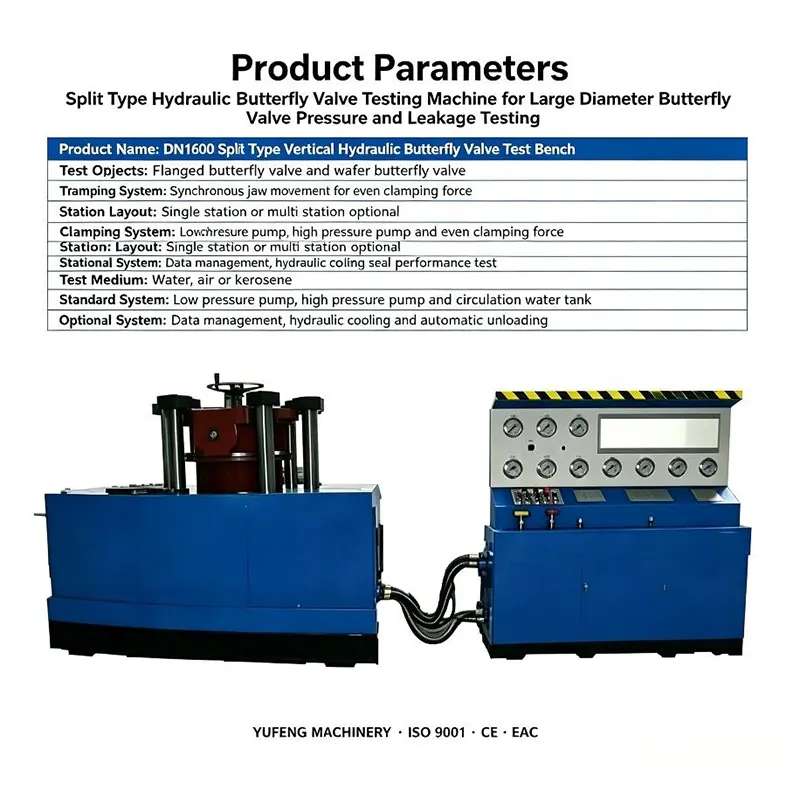

Tableau complet des paramètres techniques

Sept scénarios d'application cibles

1. Fabricants professionnels de vannes papillon pour pipelines de gros calibre : inspection d'usine hors ligne de très grandes vannes papillon pour pipelines municipaux de conservation de l'eau.

2. Projet national de détournement d'eau à grande échelle soutenant les entreprises : test d'étanchéité d'acceptation des grandes vannes de conservation d'eau DN1000-DN1600.

3. Fabricants d’équipements de pipelines pétrochimiques longue distance : test de résistance et d’étanchéité bidirectionnelle des vannes papillon des pipelines de procédés lourds.

4. Sociétés d'ingénierie de grandes canalisations de chauffage central urbain : réinspection périodique de l'entretien des grandes vannes papillon des canalisations principales de chauffage.

5. Station de maintenance professionnelle à très grande vanne : nouveau test de performance après la remise à neuf de vannes papillon de gros calibre recyclées.

6. Entrepreneurs en ingénierie de conservation de l'eau à l'étranger et de pipelines EPC : équipement de test de vannes dédié vertical de gros calibre avec documents complets de certification d'exportation CE.

7. Laboratoire de R&D structurel de vanne papillon de grande taille : test de comparaison de pression de cycle de fatigue pour de nouveaux prototypes de vannes de très gros calibre.

Système de service intégré mondial avant-vente, en vente et après-vente

Support technique personnalisé avant-vente

Les ingénieurs professionnels chargés des tests de grandes vannes effectuent une communication technique individuelle, confirment le mode de connexion des vannes, la plage de calibres, la pression d'essai maximale, la quantité de station et les exigences fonctionnelles facultatives ; fournir des dessins de disposition des fondations de l'équipement et un service gratuit de vérification des tests de pression d'échantillons de vannes, émettre un schéma de test personnalisé complet et un devis formel dans les 24 heures ouvrables.

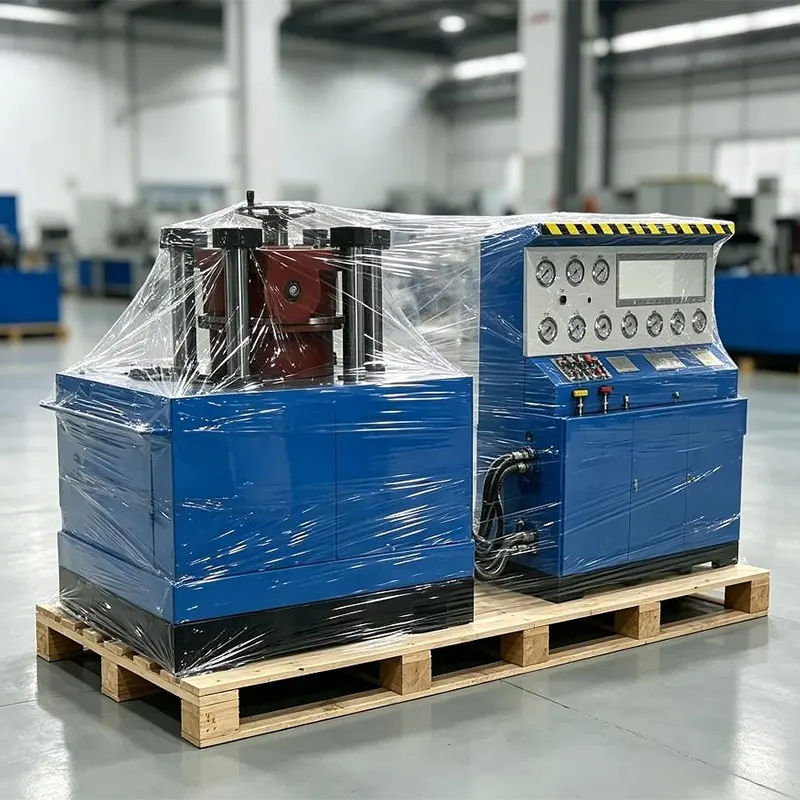

Production en vente et livraison d'emballages à l'exportation

L'ensemble de la progression de la production est suivi par vidéo en temps réel ; un test de pression cyclique à pleine charge est effectué avant la livraison et toutes les données de test sont archivées. Les produits d'exportation adoptent un cadre en bois massif très épais + une ceinture en acier, un emballage renforcé résistant aux chocs et à l'humidité, équipé d'un schéma hydraulique, d'un dessin électrique, d'un manuel d'utilisation multilingue et d'un ensemble complet de documents de certification de dédouanement.

Service de garantie mondiale après-vente

Les composants de base tels que les vérins hydrauliques synchrones, les pompes de surpression et les contrôleurs PLC bénéficient d'une garantie mondiale de 24 mois ; remplacement gratuit des pièces de rechange endommagées non artificielles pendant la période de garantie. Nous fournissons un débogage des paramètres en ligne à distance, des didacticiels vidéo complets sur les opérations, coordonnons les agents locaux à l'étranger pour l'installation, la mise en service et la maintenance sur site ; fourniture à vie de pièces de rechange hydrauliques générales et consultation technique gratuite à long terme sur les tests de pression des vannes.

FAQ et guide d'achat officiel

Foire aux questions

Q1 : Quel est l’avantage de la structure divisée verticale par rapport au banc d’essai horizontal pour les grandes vannes papillon ?

A1 : Les vannes papillon de gros calibre sont lourdes et encombrantes ; le placement horizontal est sujet à une déformation par flexion sous l'effet du poids propre, entraînant une déviation de l'étanchéité. Le serrage vertical garantit que la vanne est sollicitée verticalement de manière uniforme, que le centrage est précis et que les données de test sont plus authentiques.

Q2 : Une station unique peut-elle être transformée en station multiposte ultérieurement ?

A2 : Le cadre d'équipement réserve l'interface d'expansion, la transformation multi-stations peut être effectuée en fonction de la demande ultérieure de croissance de la capacité de production.

Q3 : Les fonctions d’enregistrement des données, de refroidissement par air et de déchargement automatique peuvent-elles être installées après la livraison ?

A3 : Toutes les fonctions modulaires facultatives prennent en charge la post-installation et la mise à niveau.

Q4 : La certification CE peut-elle être traitée pour les entreprises d’exportation à l’étranger ?

A4 : Nous pouvons compléter la transformation complète de la sécurité des machines industrielles CE CE de l'UE, configurer un écran tactile multilingue et une tension d'exportation de 415 V, délivrer des certificats CE officiels pour le dédouanement à l'étranger et l'audit d'acceptation du projet.

Q5 : Quel est le cycle de livraison de production standard ?

A5 : Configuration standard à poste unique : 40 jours ouvrables ; version améliorée intelligente multi-station personnalisée : 48 jours ouvrables.

Conseils d'achat

Veuillez nous informer du type de connexion de vanne applicable, de la plage de calibres, de la pression d'essai maximale, du formulaire de station requis et des demandes de certification d'exportation. Nous formulerons une solution complète de test de pression verticale dédiée pour les vannes papillon de gros calibre et un devis d'achat en gros préférentiel dans les 24 heures, prenant en charge les commandes-cadres annuelles de coopération pour les grands fabricants de vannes et les projets de soutien EPC pour les pipelines longue distance de conservation de l'eau dans le monde.
