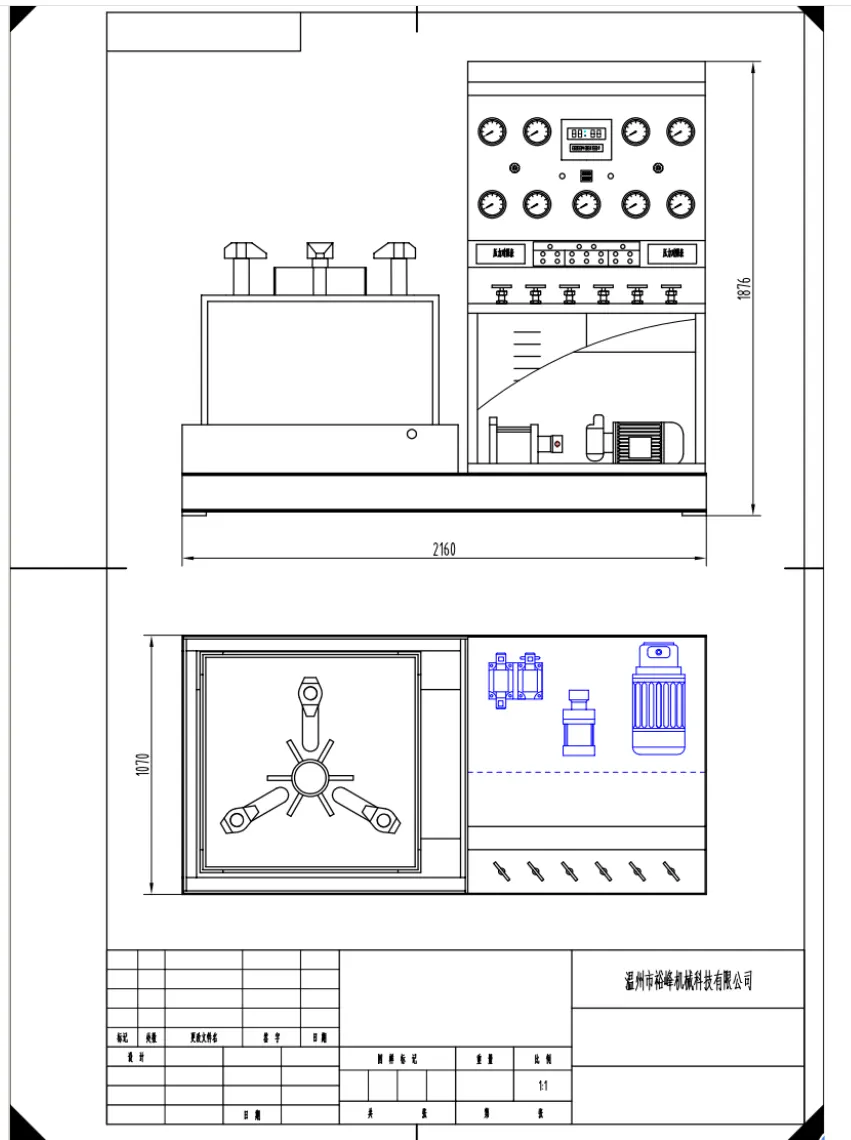

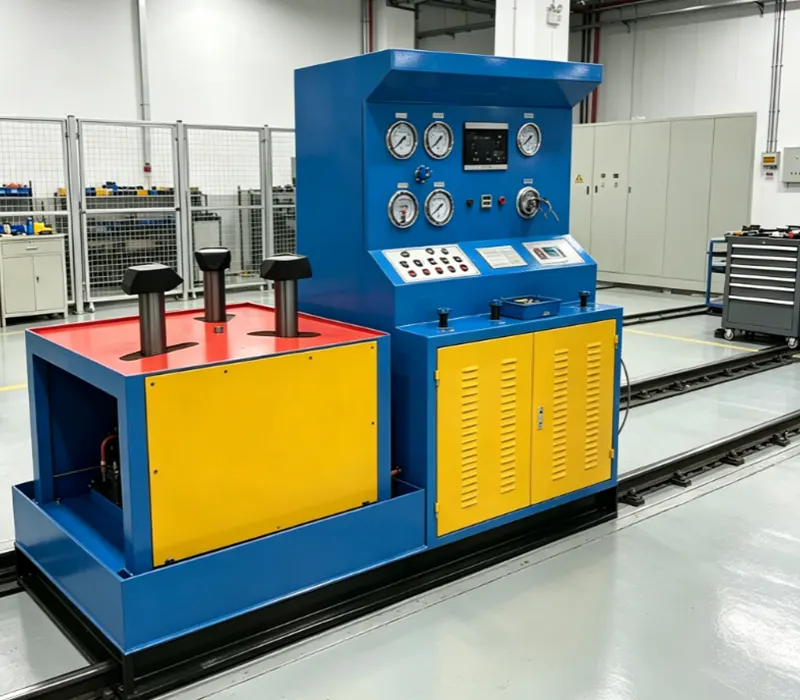

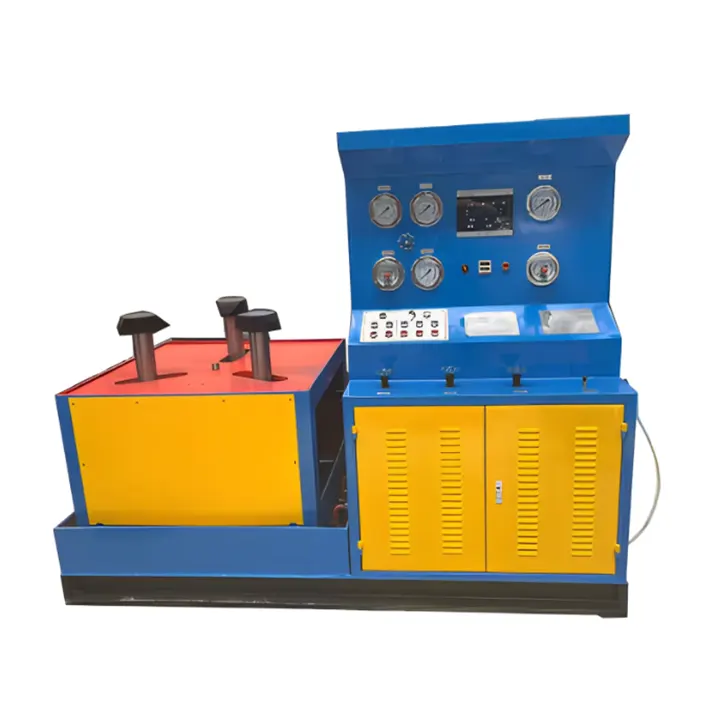

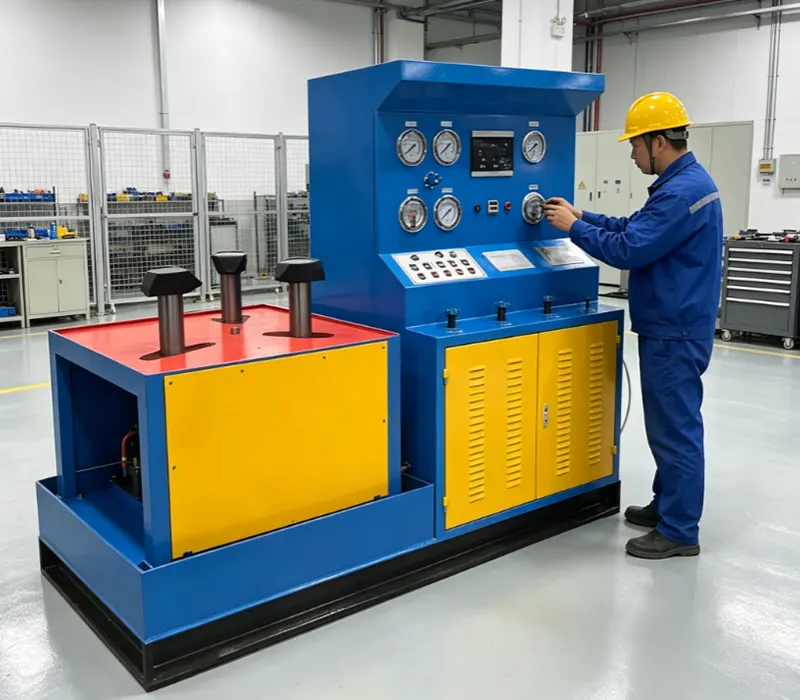

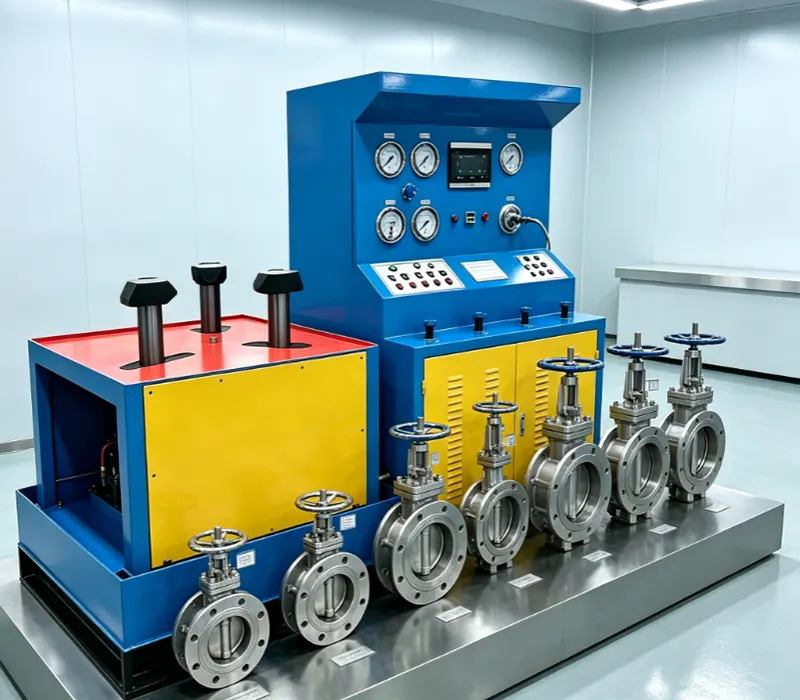

Banc d'essai hydraulique de vanne papillon de la station DN300 unique

Le système hydraulique mature intégré fournit une force de serrage maximale de 100 tonnes, garantissant l'absence de déplacement ou de fuite de pression pendant les tests, ce qui le rend idéal pour les vannes à guillotine et les vannes papillon de grande taille. La plage de pression réglable couvre le DN50 au DN300, avec une pression d'essai maximale et une course de serrage personnalisables pour correspondre à diverses spécifications de vanne. Il est conforme aux normes d'inspection internationales GB/T 13927 et API 598 et est largement utilisé pour l'inspection QC en sortie d'usine des vannes papillon industrielles et des vannes à guillotine.

Le banc d'essai de vanne papillon hydraulique à station unique DN300 est spécialement conçu pour tester les vannes papillon à bride ou de type plaquette, ainsi que les vannes à guillotine avec raccords à bride.

La méthode de serrage utilise des mâchoires hydrauliques pour serrer les faces opposées des brides de vanne, avec une force de serrage réglable et une interférence externe minimale. L'étanchéité entre la vanne et la plaque aveugle est obtenue grâce à un joint torique ou à un joint d'étanchéité à l'extrémité, et une fenêtre d'observation avant permet aux opérateurs de localiser clairement tout point de fuite pendant les tests. Les milieux de test comprennent de l'eau haute pression pour les tests hydrostatiques et d'étanchéité, et du gaz basse pression (air ou azote de 4 à 7 bars) pour les tests d'étanchéité pneumatique. Le banc réalise trois éléments de test principaux : un test de résistance hydrostatique de la coque à une pression nominale de 1,5 fois, un test d'étanchéité à l'eau à haute pression à une pression nominale de 1,1 fois et un test d'étanchéité à l'air à basse pression de 4 à 7 bars. La plage de test pour chaque poste de travail couvre le DN50 au DN300 (types à plaquettes et à brides). La longueur structurelle face à face de la vanne varie de 49 à 270 mm, le diamètre de la bride de 200 à 520 mm et l'espacement des disques des mâchoires est réglable de 200 à 550 mm. Le cylindre de serrage a un diamètre de 140 mm avec une tige de piston de 70 mm et la force de serrage maximale est de 100 tonnes. Les pressions nominales peuvent être personnalisées de PN16 à PN420 selon les exigences du client.

En résumé, ce banc d'essai de vanne papillon hydraulique à station unique DN300 présente une conception compacte à poste de travail unique qui est rentable et idéale pour les fabricants de vannes et les installations de test à débit modéré. Il prend en charge les diamètres industriels les plus couramment utilisés, offre un serrage hydraulique puissant avec déplacement nul, une régulation précise de la pression et une stabilité à long terme. Il répond également aux normes GB/T 13927 et API 589 et convient aux usines de fabrication de vannes, aux réseaux de chauffage urbain, aux oléoducs et gazoducs, aux mines et à la métallurgie, aux ateliers MRO, au contrôle qualité entrant pour les grands utilisateurs finaux et aux agences d'inspection tierces.

Caractéristiques

Conception à poste de travail unique : compacte et rentable, idéale pour les fabricants de vannes et les installations de test ayant des exigences de débit modérées, offrant une utilisation facile et un chargement/déchargement rapide des vannes.

Large couverture de test : prend en charge les vannes papillon à bride (type plaquette ou à cosse) et les vannes à guillotine dans des tailles allant du DN50 au DN300, couvrant les diamètres industriels les plus couramment utilisés.

Serrage hydraulique puissant : équipé d'un cylindre de serrage de φ140 mm et d'une tige de piston de φ70 mm, délivrant une force de serrage maximale de 100 tonnes, garantissant un déplacement nul et une étanchéité sans fuite, même sous les pressions d'essai les plus élevées.

Régulation et maintien précis de la pression : équipé de manomètres de haute précision, permettant un contrôle précis et un maintien de pression stable à long terme pour les tests de résistance de la coque (évaluation 1,5 ×) et d'étanchéité (eau nominale 1,1 × et air 4 à 7 bars).

Pressions nominales personnalisables : les classes de pression peuvent être adaptées de PN16 à PN420 selon les exigences du client, avec des pressions d'essai maximales atteignant 15,0 MPa pour les plus petites tailles.

Fenêtre d'observation : l'étanchéité de l'extrémité avec un port de visualisation avant permet aux opérateurs d'identifier clairement tout point de fuite pendant le test.

Conformité aux normes : répond aux normes d'inspection internationales GB/T 13927 et API 598, garantissant des résultats de tests fiables et reproductibles.

Demandes de

Usines de fabrication de vannes, réseaux de chauffage urbain, oléoducs et gazoducs, mines et métallurgie, ateliers MRO, contrôle qualité entrant pour les grands utilisateurs finaux et agences d'inspection tierces.

Tableau des spécifications techniques

Tableau de portée des tests de résistance (MPa)

FAQ

1. Quelle est la plage de diamètres de test de ce banc ?

Il couvre le DN50 au DN300 pour les vannes papillon à plaquettes et à brides et les vannes à guillotine.

2.Quels types de vannes peuvent être testés ?

Vannes papillon à bride ou de type plaquette et vannes à guillotine avec raccords à bride.

3.Quels supports de test sont pris en charge ?

Eau haute pression pour les tests d'enveloppe et d'étanchéité, et gaz basse pression (air ou azote de 4 à 7 bars) pour les tests d'étanchéité pneumatique.

4.Quels sont les trois principaux éléments du test ?

Test de résistance hydrostatique de la coque à pression nominale 1,5 fois, test d'étanchéité à l'eau haute pression à pression nominale 1,1 fois et test d'étanchéité à l'air basse pression de 4 à 7 bars.

5.Comment la valve est-elle serrée et scellée ?

Les mâchoires hydrauliques serrent les faces opposées des brides de vanne avec une force réglable. L'étanchéité se fait via un joint torique ou un joint d'étanchéité à l'extrémité, et une fenêtre d'observation avant permet de localiser les fuites.

6.Quelle est la force de serrage maximale ?

La force de serrage maximale est de 100 tonnes, avec un cylindre de serrage de 140 mm de diamètre et une tige de piston de 70 mm.

7. Quelles sont les plages de réglage des dimensions des vannes ?

Longueur structurelle face à face de la vanne : 49 à 270 mm ; diamètre de bride : 200 à 520 mm ; Espacement des disques des mâchoires : 200 à 550 mm réglable.

8.La pression nominale peut-elle être personnalisée ?

Oui, les classes de pression peuvent être adaptées de PN16 à PN420 selon les exigences du client.

9.À quelles normes internationales est-il conforme ?

Il répond aux normes d'inspection GB/T 13927 et API 598, garantissant des résultats de tests fiables et reproductibles.

10.Quels sont les principaux scénarios d'application de ce banc ?

Il est largement utilisé dans les usines de fabrication de vannes, les réseaux de chauffage urbain, les oléoducs et gazoducs, les mines et la métallurgie, les ateliers MRO, le contrôle qualité entrant pour les grands utilisateurs finaux et les agences d'inspection tierces.
