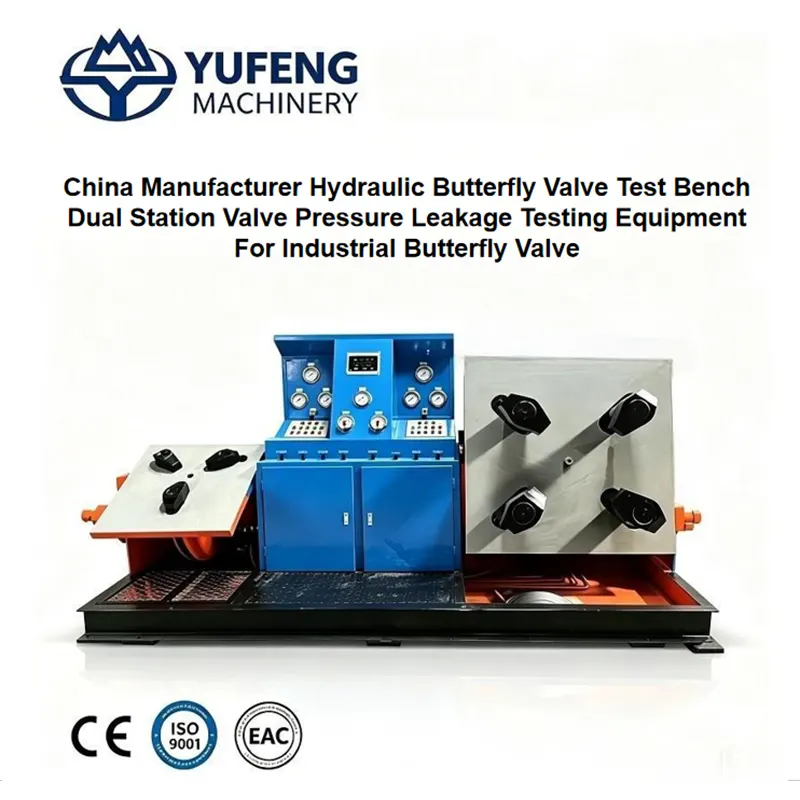

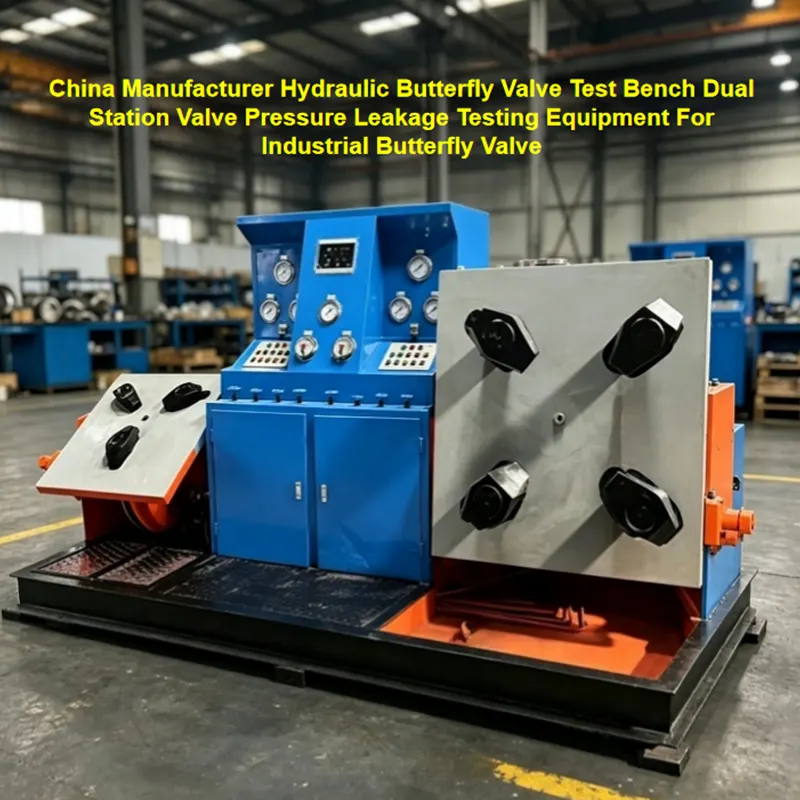

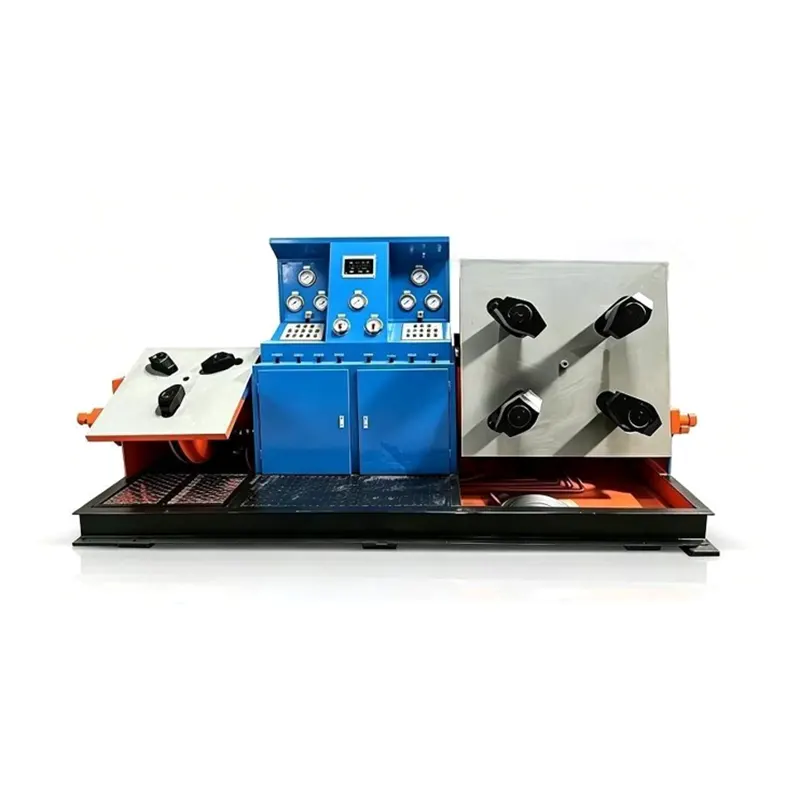

Banc d'essai hydraulique spécial à double station DN700 pour vannes papillon

Équipé de deux stations de serrage hydrauliques entièrement indépendantes, ce banc d'essai hydraulique spécial à double station DN700 pour vannes papillon peut effectuer des tests sur deux pièces simultanément ou séparément sans interférence mutuelle, s'adaptant parfaitement aux vannes papillon de type plaquette et à bride de différentes spécifications. L'outillage d'étanchéité d'extrémité personnalisé exclusif pour les vannes papillon est associé à un système de contrôle de pression constante indépendant, qui peut effectuer un test de résistance de la coque et une inspection de fuite de maintien de pression de longue durée d'étanchéité bidirectionnelle du siège, entièrement conforme aux normes internationales de test de vannes GB/T13927-2022 et API 598.

Le banc prend en charge la commutation de deux supports de test eau-air, l'enregistrement de pression de haute précision et le système de verrouillage de protection de sécurité à verrouillage automatique hydraulique intégré. Par rapport aux machines d'essai à station unique, sa configuration à deux stations augmente considérablement l'efficacité de l'inspection par lots ; une force de serrage uniforme élimine le défaut de fuite de longue date de l'étanchéité de l'extrémité de la vanne papillon lors des tests de pression. Il s'agit de l'équipement d'inspection dédié idéal pour le contrôle qualité de la production de masse des lignes de production de vannes papillon et de vannes à guillotine.

Paramètres standards de base : calibre applicable DN50 ~ DN700, dimension hors tout 3500 × 1400 × 1700 mm, poids total 6 tonnes, puissance nominale 6,5 kW. Le tonnage de serrage, la pression d'essai maximale et l'espacement des stations peuvent être personnalisés en fonction des demandes de production du client. Nous fournissons des services de rénovation de certification CE, d’écran tactile multilingue et d’adaptation de tension d’exportation 415 V aux fabricants de vannes étrangers.

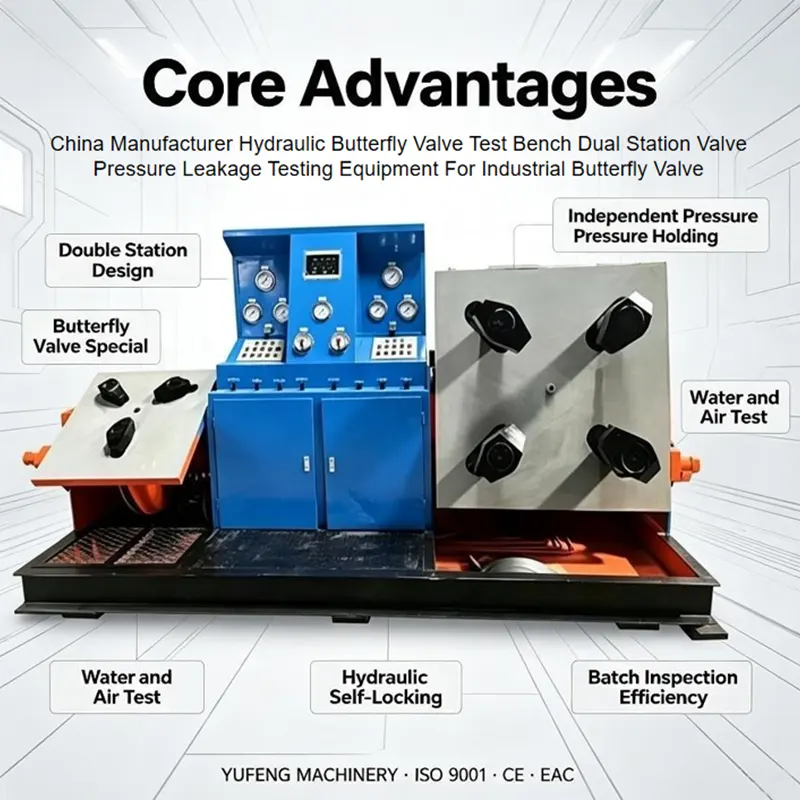

Sept avantages différenciés fondamentaux

1. Conception de fonctionnement parallèle à double station entièrement indépendante Le principal avantage concurrentiel du banc d'essai hydraulique spécial à double station DN700 pour vannes papillon : deux systèmes hydrauliques et boucles de contrôle complètement séparés pour les stations gauche et droite ; les opérateurs peuvent tester deux vannes de types/calibres différents en même temps, sans temps d'arrêt d'attente, l'efficacité de l'inspection de la production a presque doublé par rapport aux modèles à station unique.

2.Outillage exclusif d'étanchéité d'extrémité pour vannes papillon Structure de montage d'étanchéité spécialement personnalisée visant les caractéristiques structurelles des vannes papillon à plaquettes et des vannes papillon à bride ; la contrainte est uniformément répartie sur la face d'extrémité de la bride de la vanne, résolvant efficacement le problème difficile de l'étanchéité instable de la face d'extrémité et des fuites de fluide qui se produisent facilement lors du test d'étanchéité bidirectionnel.

3. Système de contrôle de pression constante indépendant pour chaque station. Chaque table de travail est équipée d'une unité indépendante de régulation et de maintien de la pression ; les paramètres de pression peuvent être définis séparément pour deux stations, adaptés à l'inspection de production mixte de diverses vannes avec différents niveaux de pression, flexibles et hautement adaptables.

4. Système de pression de circulation en boucle fermée à double milieu d'eau et d'air Un pipeline de remplissage d'eau séparé et un pipeline de pressurisation d'air sont disposés ; eau pour test de résistance hydrostatique de la coque, air comprimé pour détection de fuite d'étanchéité bidirectionnelle. Le système à pression constante PLC compense automatiquement la perte de pression, la précision du contrôle de pression ≤ ± 1 %, répond aux exigences de maintien de pression à plusieurs étages de la norme API 598.

5. Cadre de base robuste et soudé intégral avec traitement de soulagement du stress. Le cadre de lit entier est constitué d'une tôle d'acier épaisse soudée d'une seule pièce et d'un traitement de recuit de soulagement du stress, la capacité portante totale atteint 6 tonnes ; fonctionnement continu à long terme par lots à charge lourde sans déformation ni vibration du cadre, référence de serrage stable à tout moment.

6. Mécanisme de protection de verrouillage de sécurité hydraulique autobloquant multicouche, verrouillage automatique de surpression de serrage hydraulique intégré, soulagement automatique de la limite de pression d'essai, limite de course de la station anti-collision, verrouillage de sécurité quadruple de mise hors tension d'arrêt d'urgence. Une fois qu'une situation anormale se produit, toute la production hydraulique sera coupée instantanément, conformément aux spécifications de sécurité des machines industrielles CE de l'UE.

7. Interface d'extension de mise à niveau intelligente numérique réservée L'armoire de commande principale réserve le port de communication industriel, les clients peuvent ultérieurement moderniser le programme de test automatique de l'écran tactile, le stockage de la courbe de pression, l'exportation du rapport d'inspection électronique et les fonctions d'accueil du système MES pour réaliser une traçabilité numérique complète des données d'inspection par lots.

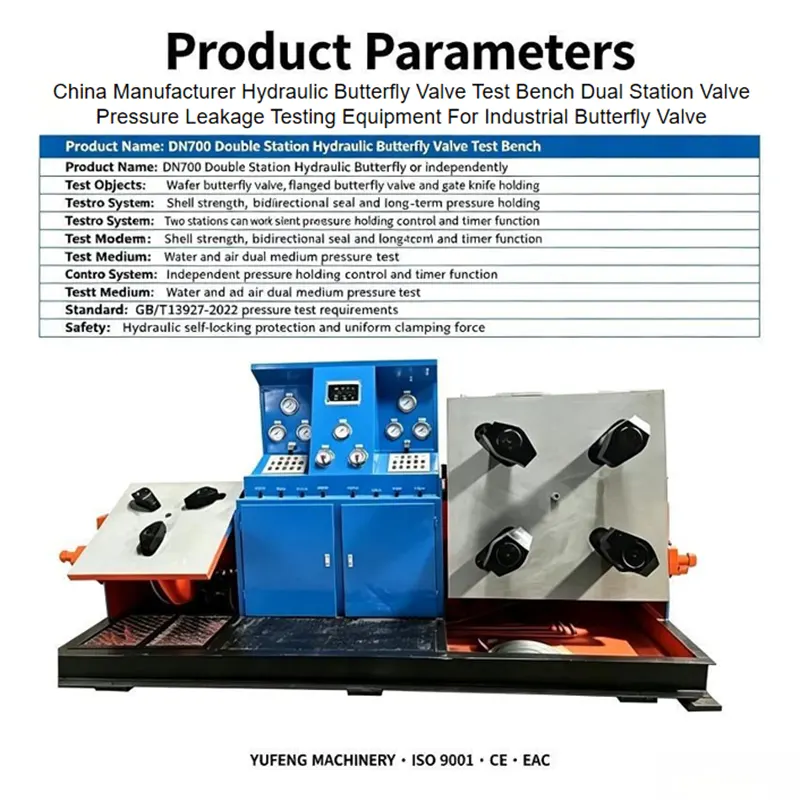

Tableau complet des paramètres techniques

Sept scénarios d'application cibles

1. Usines de production de masse de vannes papillon à grande échelle : inspection synchrone de la livraison par lots hors ligne de deux groupes de vannes industrielles sur les lignes de production.

2. Fabricants de pipelines d'approvisionnement en eau et de drainage municipaux : test d'étanchéité bidirectionnel des vannes papillon de pipeline de gros calibre.

3. Usines d'équipement de pipeline de traitement pétrochimique : vérification des performances de pression des vannes papillon de régulation pour les pipelines de taille moyenne.

4. Fabricants de systèmes de chauffage central et de CVC : réinspection périodique des vannes papillon et des vannes à guillotine des canalisations de chauffage.

5. Station de service professionnelle de maintenance des vannes : nouveau test de performance après rénovation pour les vannes papillon usagées recyclées.

6. Usine EPC d'assemblage de vannes de taille moyenne à l'étranger : équipement de test de vannes polyvalent à double station à haut rendement avec documents complets de certification d'exportation CE.

7. Laboratoire de R&D sur la structure d'étanchéité des vannes : test comparatif de pression de fatigue pour les nouveaux prototypes de vannes papillon dans des conditions de pression bidirectionnelles.

Système de service intégré mondial avant-vente, en vente et après-vente

Support technique personnalisé avant-vente

Les ingénieurs professionnels chargés des tests de vannes effectuent des communications techniques individuelles, confirment les types de vannes, la plage de calibres, la pression d'essai maximale et les exigences fonctionnelles personnalisées ; fournir un dessin de disposition de l'équipement et un service gratuit de vérification des tests de pression d'échantillon de vanne, émettre un programme de test personnalisé ciblé et un devis formel dans les 24 heures ouvrables.

Service de production et d'expédition à l'exportation en vente

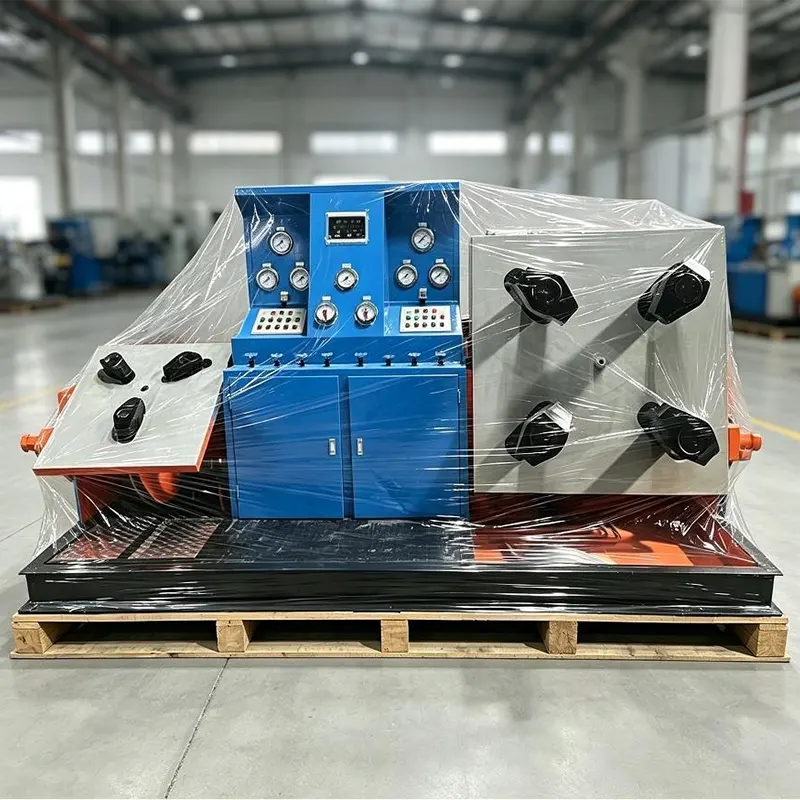

Progression complète de la production suivie par vidéo en temps réel ; test de cycle de pression continue à pleine charge terminé avant la livraison avec les enregistrements de test originaux archivés. La version d'exportation adopte un cadre en bois massif très épais + une ceinture en acier, un emballage renforcé résistant aux chocs et à l'humidité ; un schéma hydraulique, un schéma de câblage électrique, un manuel d'utilisation multilingue et un ensemble complet de documents de certification de dédouanement sont livrés avec la machine.

Service mondial d'assurance qualité après-vente

Les vérins hydrauliques indépendants, les pompes de surpression, les contrôleurs PLC et les capteurs de pression bénéficient d'une garantie mondiale de 24 mois ; remplacement gratuit des pièces de rechange endommagées non artificielles pendant la période de garantie. Nous fournissons un débogage des paramètres en ligne à distance, des didacticiels vidéo complets sur les opérations, coordonnons les agents locaux à l'étranger pour l'installation, la mise en service et la maintenance sur site ; fourniture à vie de pièces de rechange hydrauliques générales et consultation technique gratuite à long terme sur les tests de pression des vannes.

FAQ et guide d'achat officiel

Foire aux questions

Q1 : Deux stations peuvent-elles tester différents types et tailles de vannes papillon en même temps ?

A1 : Les deux stations adoptent des systèmes hydrauliques et de contrôle entièrement indépendants, les paramètres de pression et les courses de serrage peuvent être ajustés séparément, ce qui peut réaliser des tests mixtes de vannes papillon avec différents calibres en même temps, améliorant considérablement la flexibilité de la production.

Q2 : Pourquoi un outillage exclusif est-il nécessaire pour les tests des vannes papillon ?

A2 : Les vannes papillon nécessitent un test d’étanchéité bidirectionnel ; l'outillage général ordinaire est facile à provoquer un écart de pression et une fuite à l'extrémité. Notre dispositif d'étanchéité personnalisé s'adapte parfaitement à la structure de la vanne pour garantir un effet d'étanchéité stable pendant le maintien de la pression bidirectionnelle.

Q3 : L’enregistrement automatique de la pression et la fonction de rapport électronique peuvent-ils être mis à niveau ultérieurement ?

A3 : Le système de contrôle réserve une interface d'extension numérique en usine, tous les modules fonctionnels intelligents peuvent être installés ultérieurement après l'achat de l'équipement.

Q4 : La certification CE est-elle disponible pour le commerce d’exportation à l’étranger ?

A4 : Nous pouvons réaliser une transformation complète de la sécurité des machines industrielles CE, configurer un panneau de commande multilingue et une tension d'exportation de 415 V, fournir des documents complets de certification CE pour le dédouanement et l'audit d'acceptation de projets à l'étranger.

Q5 : Quel est le cycle de livraison de production standard ?

A5 : Cycle de livraison de la configuration standard : 32 jours ouvrables ; Cycle de livraison de la version intelligente ultra haute pression personnalisée : 38 jours ouvrables.

Conseils d'achat

Veuillez envoyer des informations détaillées, notamment les types de vannes applicables, la portée du calibre, la pression d'essai maximale et les demandes de certification d'exportation, à notre équipe d'ingénierie. Nous formulerons une solution complète de test de pression dédiée aux vannes papillon à double station à haut rendement et un devis d'achat en gros préférentiel dans les 24 heures, prenant en charge les commandes-cadres annuelles de coopération pour les fabricants de vannes de production de masse et la conservation mondiale de l'eau, les projets de soutien aux pipelines EPC.
