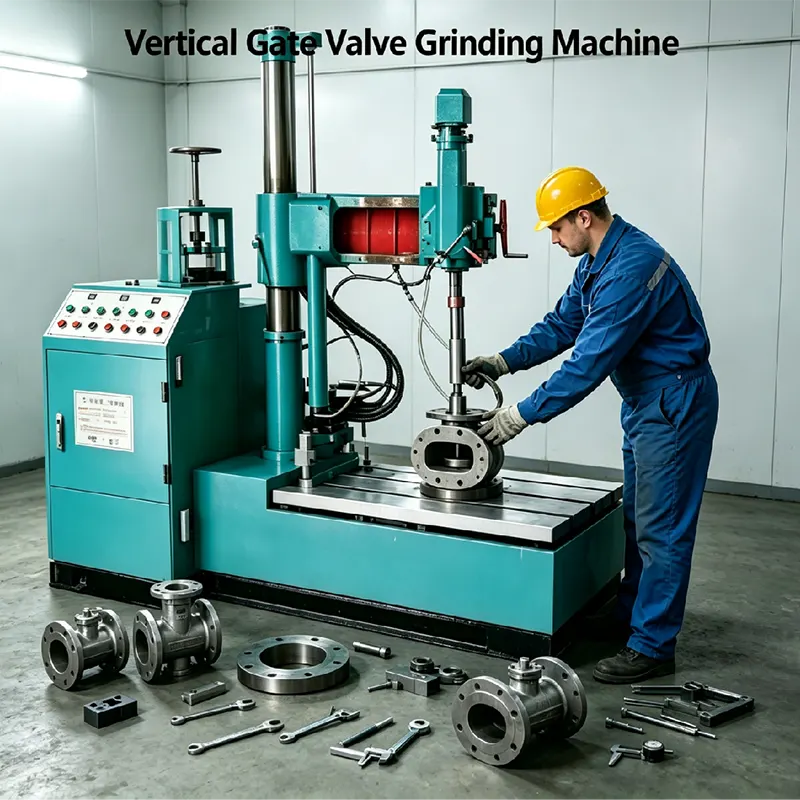

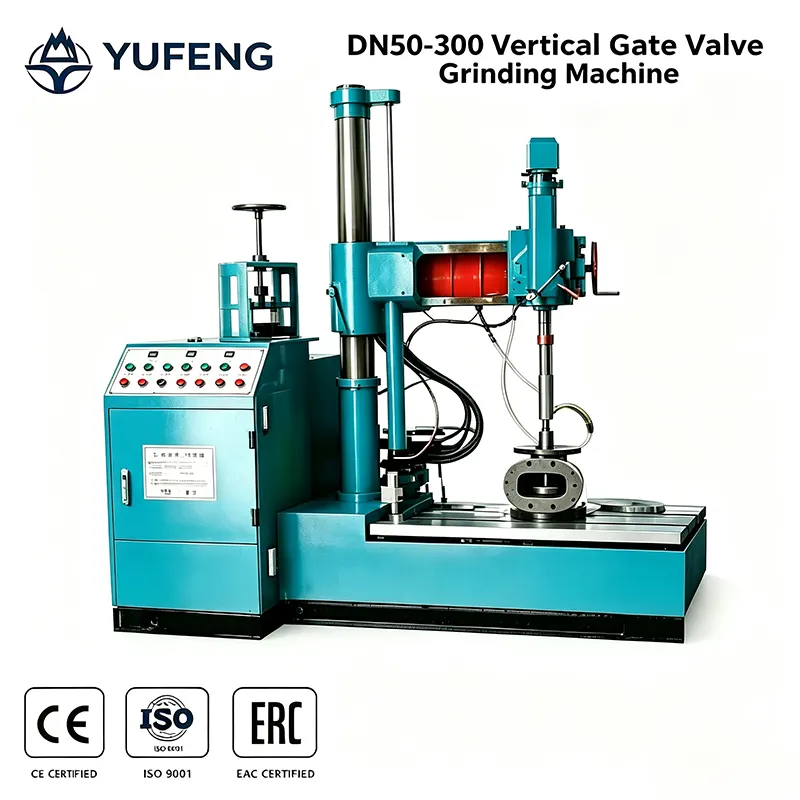

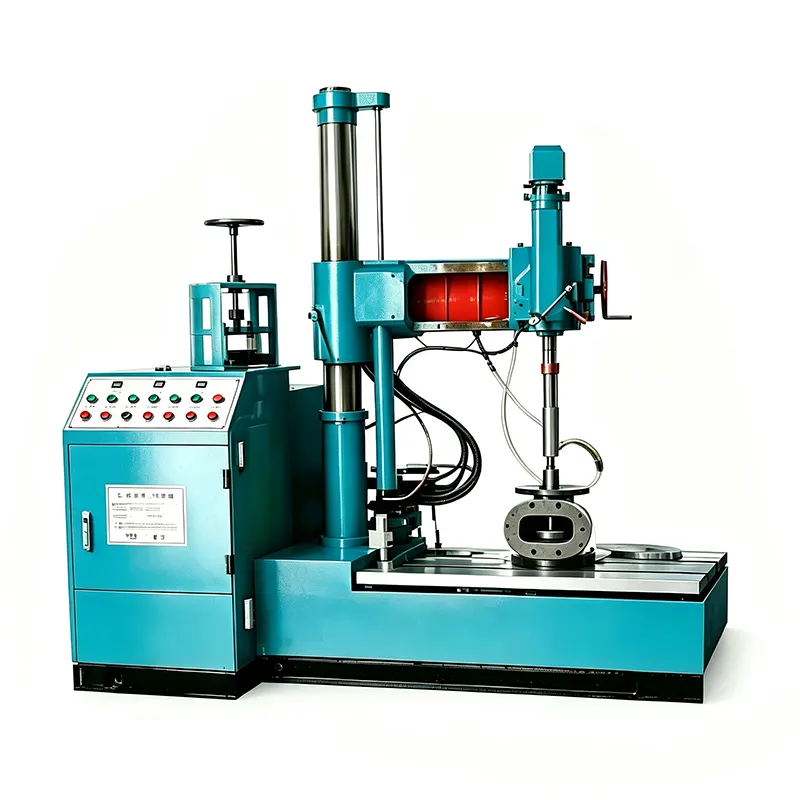

Rectifieuse de vannes verticales

Prend en charge plusieurs étapes de processus, notamment le meulage grossier, le meulage fin et le polissage avec différents abrasifs à grains.

Convient à différents diamètres de vannes avec réglage flexible pour différentes spécifications de vannes.

Atteint une rugosité de surface jusqu'à Ra 0,4 et un taux de contact de la face d'étanchéité d'au moins 80 pour cent.

Largement utilisé dans les usines de fabrication de vannes pour les ateliers de contrôle qualité et de réparation de vannes en sortie d'usine.

Description détaillée du produit Points brefs

1 La rectifieuse verticale de robinet-vanne traite les faces d'étanchéité des corps, des cales et des sièges de robinet-vanne pour diverses spécifications de robinet-vanne.

2 Principe de meulage : la broche de meulage rotative avec mécanisme d'alimentation de précision broie la face d'étanchéité ; La transmission planétaire en option permet au disque de meulage de tourner pendant que les outils de meulage tournent, créant ainsi des motifs de maillage orthogonaux sur la surface d'étanchéité pour une finition supérieure.

Configuration à 3 stations : conception verticale à station unique avec broche de meulage relevable et rotative pour un fonctionnement flexible.

4 La rectifieuse de vannes verticales est compatible avec divers matériaux abrasifs, notamment le tissu de sable, le papier de verre et les disques de meulage diamantés dans des granulométries de 80 à 1000 mesh.

5 Qualité de surface réalisable : à partir de l'état de surface initial, la rugosité de la surface finie atteint Ra 0,4 avec un taux de contact de la face d'étanchéité d'au moins 80 pour cent.

6 Système de contrôle : équipé d'une régulation de vitesse à fréquence variable, permettant un réglage continu de la vitesse de 30 à 400 tr/min pour des paramètres de broyage optimaux.

7 Réglage de la broche : plage de 0 à 50 mm, hauteur de levage du bras jusqu'à 800 mm ou plus pour s'adapter à différentes tailles de vannes.

8 Facilité d'utilisation : fonctionnement léger et flexible, faible intensité de travail, un opérateur peut gérer plusieurs machines simultanément.

9 Avantage principal : l'efficacité du meulage est 10 à 30 fois supérieure à celle du meulage manuel, ce qui réduit considérablement les coûts de main-d'œuvre et les délais de production.

 Caractéristiques et applications du produit

Présente de brefs points

Conception verticale avec broche de meulage relevable et rotative pour un fonctionnement pratique.

Le mécanisme d'alimentation de précision assure un contrôle précis de la course et de la vitesse de meulage.

Le variateur de fréquence permet un réglage continu de la vitesse de 30 à 400 tr/min.

Compatible avec plusieurs types d'abrasifs pour le meulage grossier, le meulage fin et le polissage.

La construction robuste avec un cadre stable garantit une précision et une durabilité à long terme.

Haute efficacité : productivité augmentée de 10 à 30 fois par rapport au meulage manuel.

Application polyvalente : convient à différentes tailles et spécifications de vannes.

Faible entretien : une structure simple avec des composants fiables garantit un entretien facile et une longue durée de vie.

Points succincts des candidatures

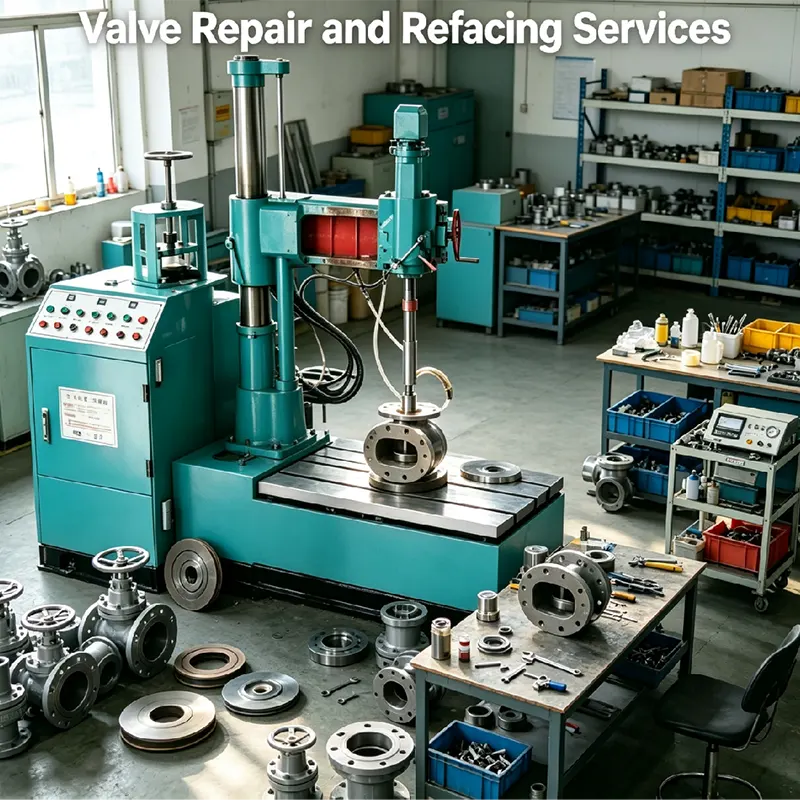

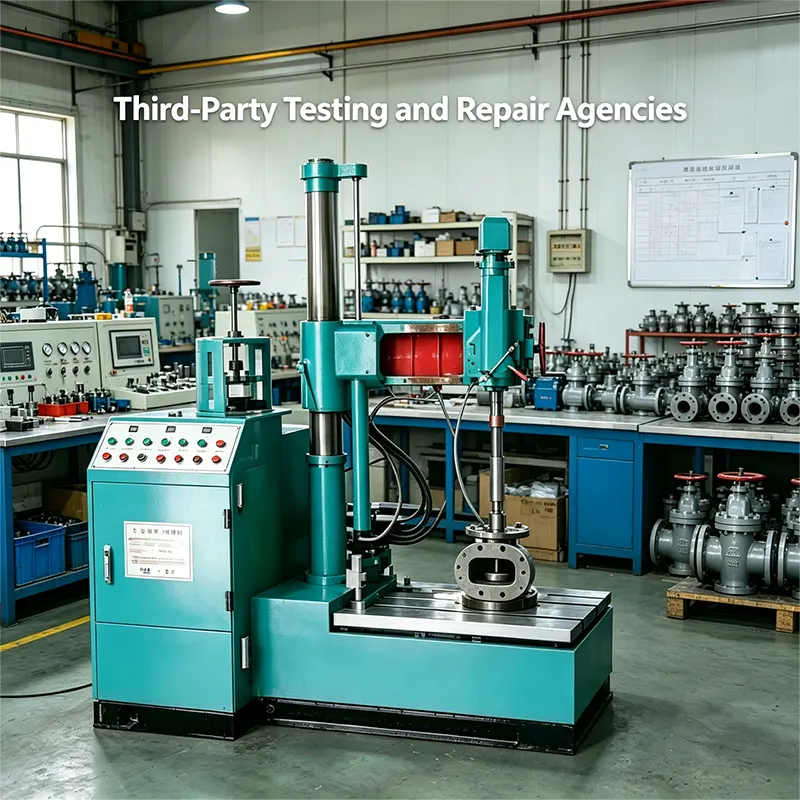

Fabricants de vannes pour l'inspection de la qualité à la sortie d'usine, Centrales électriques pour la restauration des faces d'étanchéité des vannes, Secteurs miniers et métallurgiques, Grands utilisateurs finaux industriels pour la maintenance en interne, Agences tierces de test et de réparation, etc.

Tableau des données techniques
