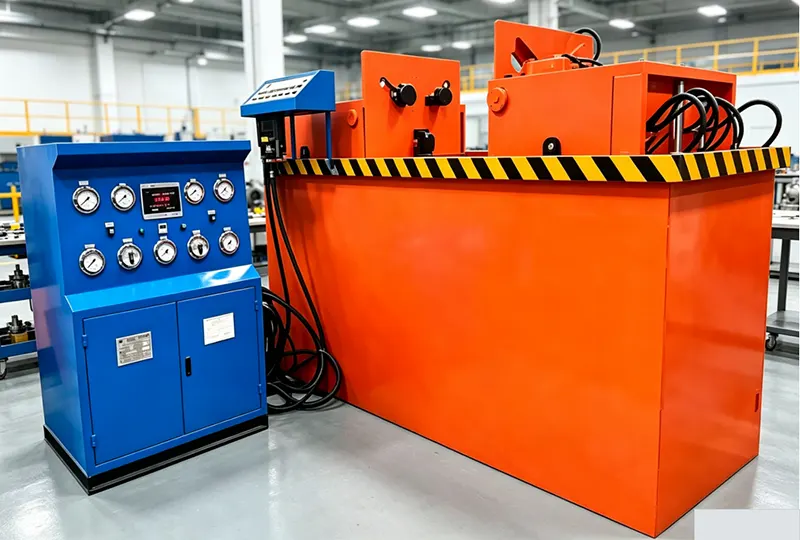

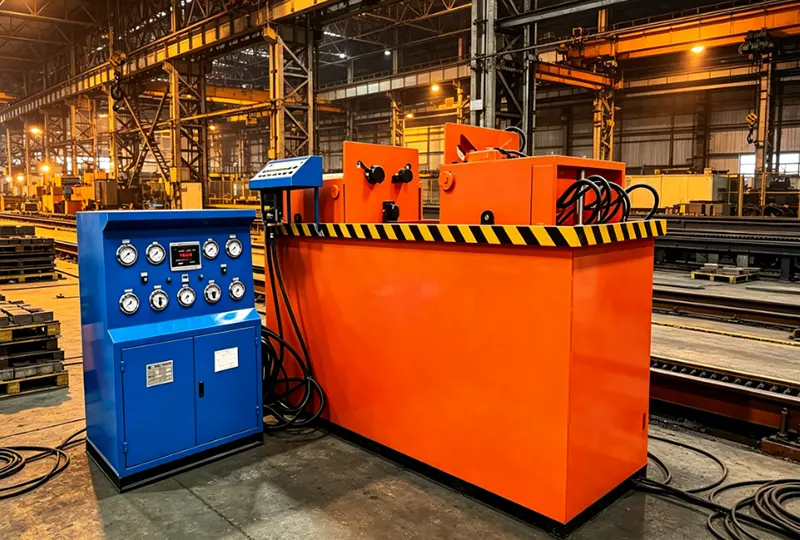

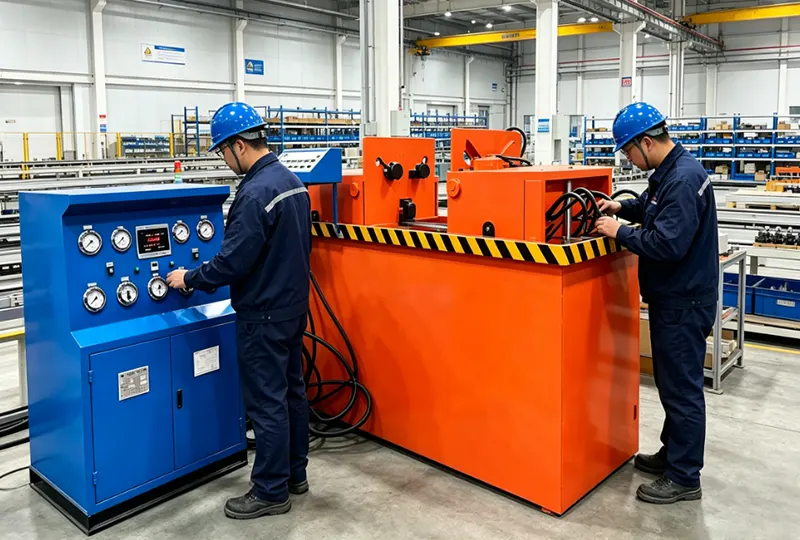

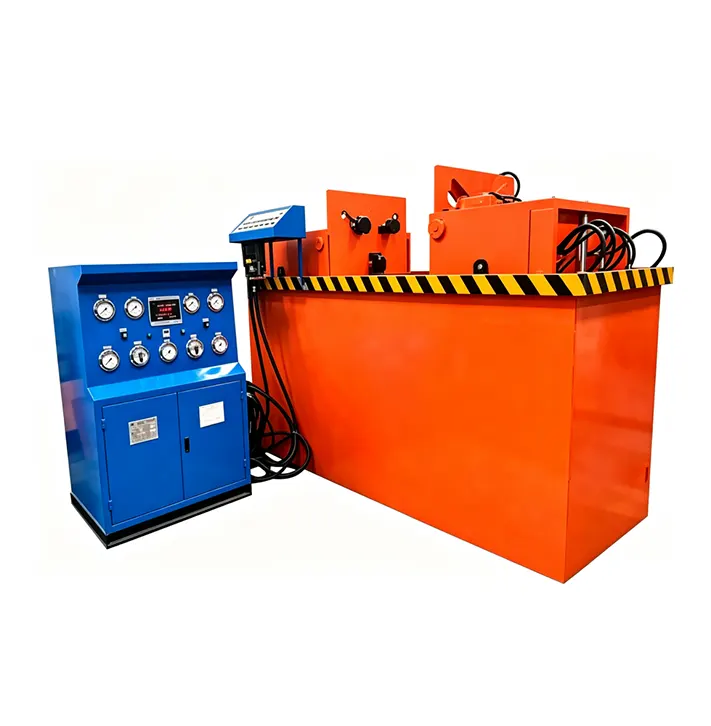

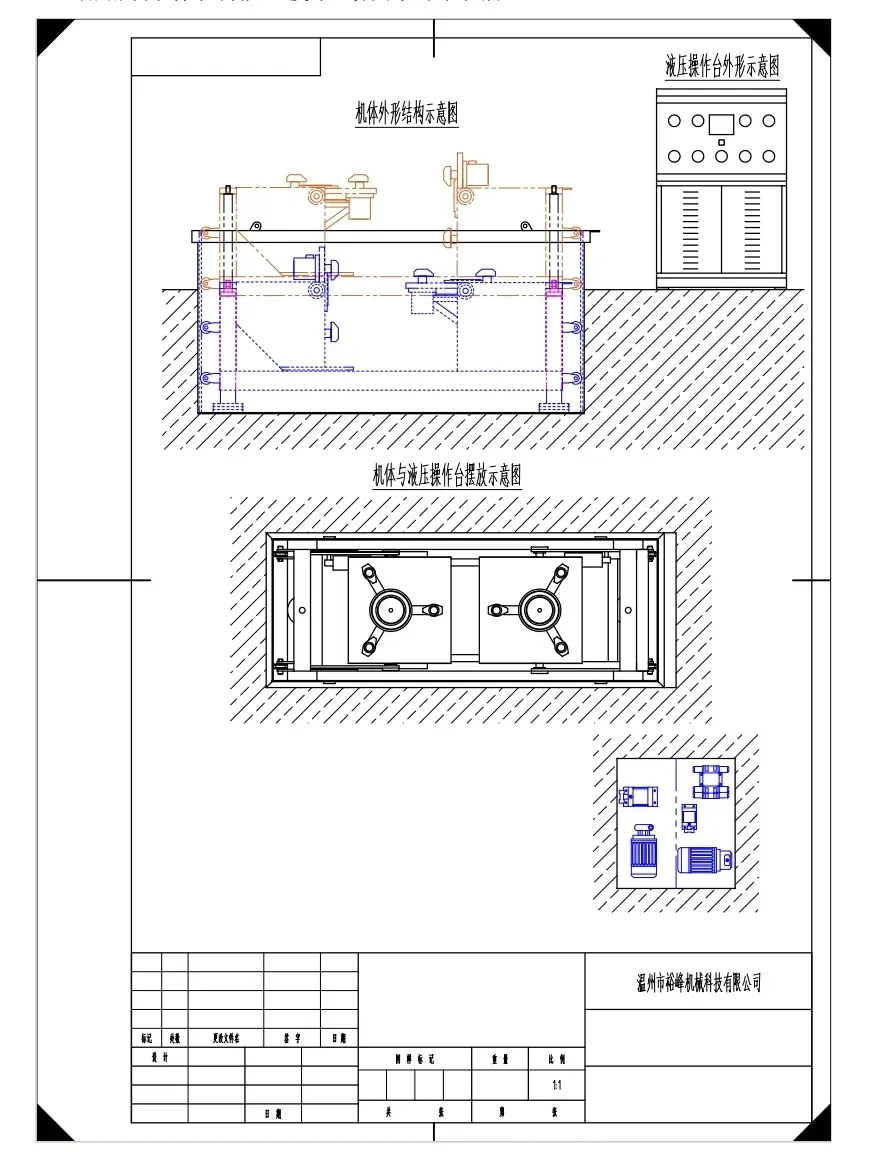

Banc d'essai de vanne de serrage à mâchoire hydraulique horizontale moyenne DN80-DN300

Le mécanisme hydraulique à mâchoires de serrage saisit la face arrière de la bride de la vanne sans exercer de force dommageable sur le corps de la vanne. L'étanchéité par joint torique d'extrémité entre la vanne et la plaque aveugle permet une observation facile des points de fuite. Les disques de travail sont réglables en espacement et peuvent être inclinés à 90 degrés pour s'adapter à différentes longueurs de vannes et faciliter la détection des fuites lors des tests de gaz.

Le banc d'essai de vannes de serrage à mâchoires hydrauliques horizontales moyennes DN80-DN300 est spécialement conçu pour les vannes à bille, à vanne, à globe et anti-retour à extrémité à bride, offrant des tests complets de résistance de la coque et de performances d'étanchéité avec les caractéristiques clés suivantes :

1.Types de vannes testés : vannes à bille à extrémité à bride, vannes à vanne, vannes à soupape, clapets anti-retour et autres types directs.

2. Méthode de serrage : les mâchoires de serrage hydrauliques agrippent la face arrière de la bride, n'appliquant aucune force sur le corps de la vanne pour éviter toute distorsion ou tout dommage.

3. Méthode d'étanchéité : l'étanchéité par joint torique d'extrémité permet une observation visuelle claire des points de fuite.

4. Médias de test : Eau pour les tests haute pression, ou gaz basse pression 4 à 7 bars (air ou azote).

5. Éléments de test : test de coque hydrostatique 1,5 × PN, test d'étanchéité à l'eau haute pression 1,1 × PN et test d'étanchéité à l'air de 4 à 7 bars.

6. Plage de test : DN80 à DN300 (voir tableau de pression).

7. Adaptabilité dimensionnelle : longueur de la vanne 203–787 mm, diamètre extérieur de la bride. 190–520 mm, épaisseur de bride 19–97,5 mm.

8. Espacement des disques de travail : réglable de 250 à 1 100 mm.

9.Vérins de serrage : 3 × Φ140 mm de chaque côté, délivrant une force de serrage maximale de 100 tonnes.

10. Caractéristique spéciale : les disques s'inclinent à 90 degrés pour une observation facile des fuites lors des tests de gaz.

En résumé, le banc d'essai de vannes de serrage hydrauliques à mâchoires horizontales moyennes DN80-DN300 offre un serrage polyvalent, un réglage dimensionnel flexible et une étanchéité fiable, ce qui en fait une solution idéale pour les fabricants de vannes, le pétrole et le gaz, les mines, la métallurgie, les ateliers MRO et les agences de test tierces.

Caractéristiques

1. La conception à pince hydraulique sécurise les vannes par la face arrière de la bride, éliminant ainsi les contraintes sur le corps de la vanne.

2. L'espacement réglable des disques de travail et la fonction d'inclinaison à 90 ° s'adaptent à une grande variété de longueurs de vannes et simplifient l'observation des fuites lors des tests d'air.

3. Couvre DN80-DN300, répondant aux besoins de la plupart des applications de test de vannes industrielles.

4. Les manomètres de haute précision assurent une régulation précise de la pression et un maintien stable à long terme.

5. Conforme aux normes d'inspection GB, API et ISO.

Applications pour : FAT dans les fabricants de vannes, les réseaux de chauffage urbain, l'industrie pétrolière et gazière, les mines et la métallurgie, les ateliers MRO, l'IQC dans les grands utilisateurs finaux industriels, les agences de tests tierces

Tableau des spécifications techniques

Tableau de portée des tests de résistance (MPa)

FAQ

1. Quelle est la plage de diamètres de test de ce banc ?

Il couvre le DN80 au DN300 pour les vannes à brides.

2.Quels types de vannes peuvent être testés ?

Vannes à boisseau sphérique à bride, vannes à vanne, vannes à soupape, clapets anti-retour et autres types de passage direct.

3.Quels supports de test sont pris en charge ?

Eau pour les tests haute pression et gaz basse pression (air ou azote de 4 à 7 bar) pour les tests d'étanchéité pneumatique.

4.Quels éléments de test peut-il effectuer ?

Test de résistance hydrostatique de la coque à 1,5 fois la pression nominale, test d'étanchéité à l'eau haute pression à la pression nominale 1,1 fois et test d'étanchéité à l'air basse pression de 4 à 7 bars.

5.Comment fonctionne le mécanisme de serrage ?

Les mâchoires de serrage hydrauliques agrippent la face arrière de la bride de la vanne, n'appliquant aucune force sur le corps de la vanne, évitant ainsi toute distorsion ou tout dommage.

6.Quelle méthode d'étanchéité est utilisée entre la vanne et la plaque aveugle ?

Joint torique d'extrémité, qui permet une observation visuelle claire de tout point de fuite.

7. Quelles sont les plages dimensionnelles réglables ?

Longueur de valve : 203 à 787 mm ; diamètre extérieur de la bride : 190 à 520 mm ; épaisseur de bride : 19 à 97,5 mm ; espacement des disques de travail : 250 à 1100 mm (réglable).

8. Quel est le but de la fonction d'inclinaison à 90 degrés ?

Les disques de travail gauche et droit peuvent être inclinés pour s'adapter à différentes longueurs de vannes et pour faciliter la détection des fuites lors des tests de gaz.

9.Quelle est la force de serrage maximale ?

La force de serrage maximale est de 100 tonnes, assurée par 3 cylindres de 140 mm de diamètre de chaque côté.

10.À quelles normes ce banc d'essai est-il conforme ?

Il est conforme aux normes d'inspection GB, API et ISO, garantissant des résultats de tests fiables et reproductibles. Il est largement utilisé dans la fabrication de vannes, le pétrole et le gaz, les mines, la métallurgie, la MRO et l'inspection par des tiers.
