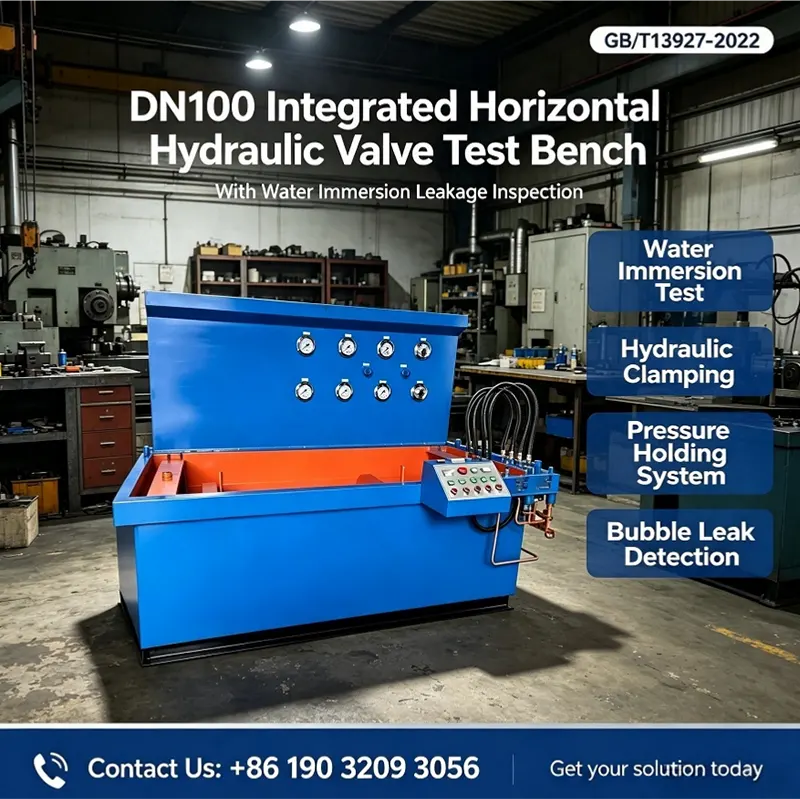

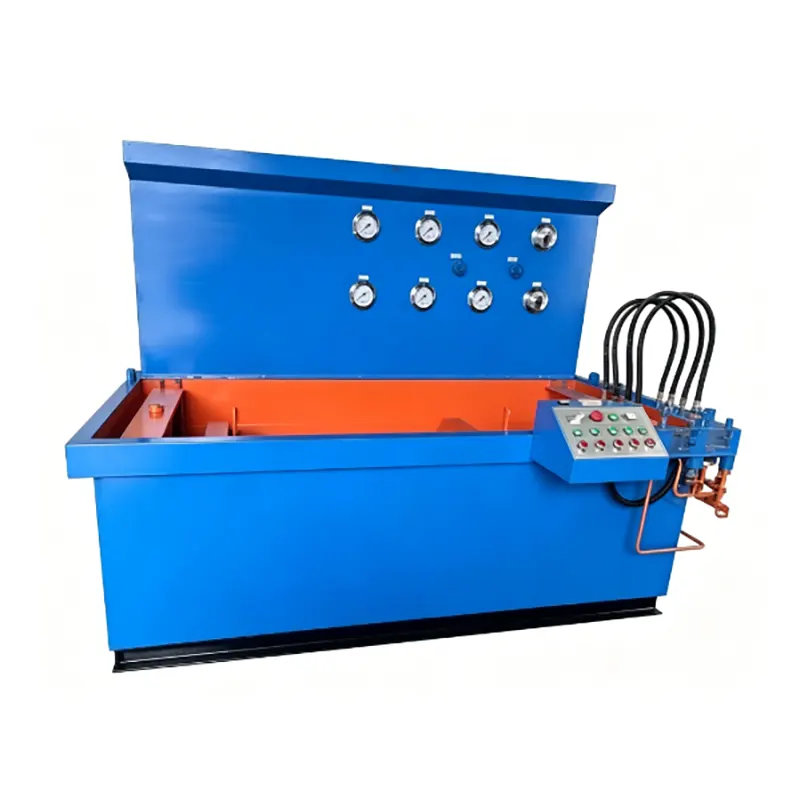

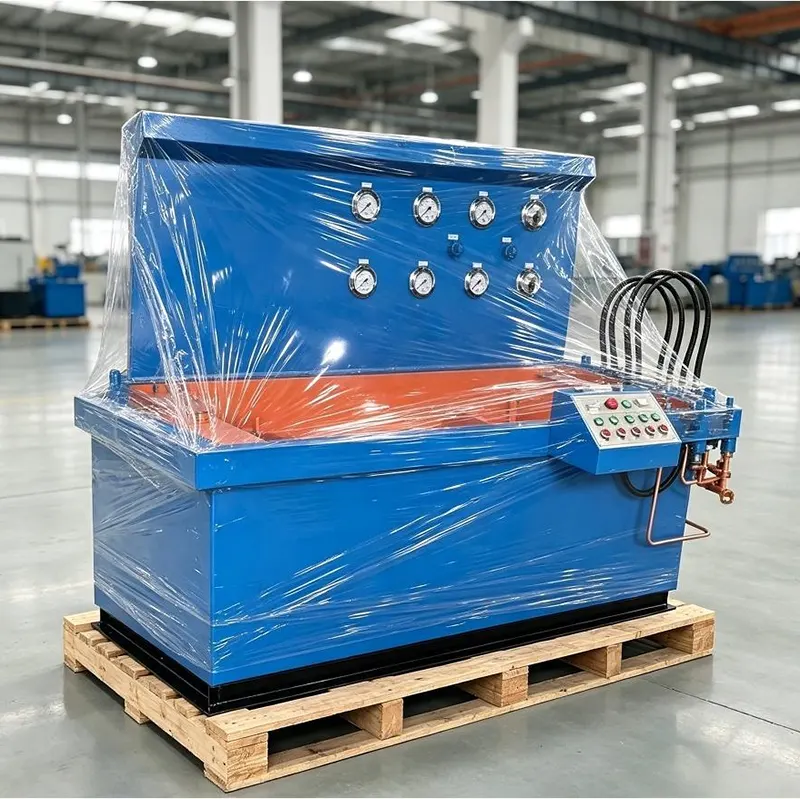

Banc d'essai de valve de presse axiale hydraulique submersible horizontale intégrée par DN100

La presse axiale hydraulique serre les faces d’extrémité de la vanne avec une force externe minimale sur le corps de la vanne.

La conception submersible permet à la vanne d'être complètement immergée dans l'eau pour une détection visuelle directe des fuites de bulles.

Prend en charge l'eau à haute pression et les gaz à basse pression avec station de pompage intégrée.

Dimensions 2,0 x 1,6 x 1,6 mètres, poids 2 tonnes, puissance 3 kilowatts.

Conforme aux normes GB/T 13927 et API 598.

Idéal pour les fabricants de vannes, les ateliers de réparation et les laboratoires d’inspection qualité.

Description détaillée du produit Points brefs

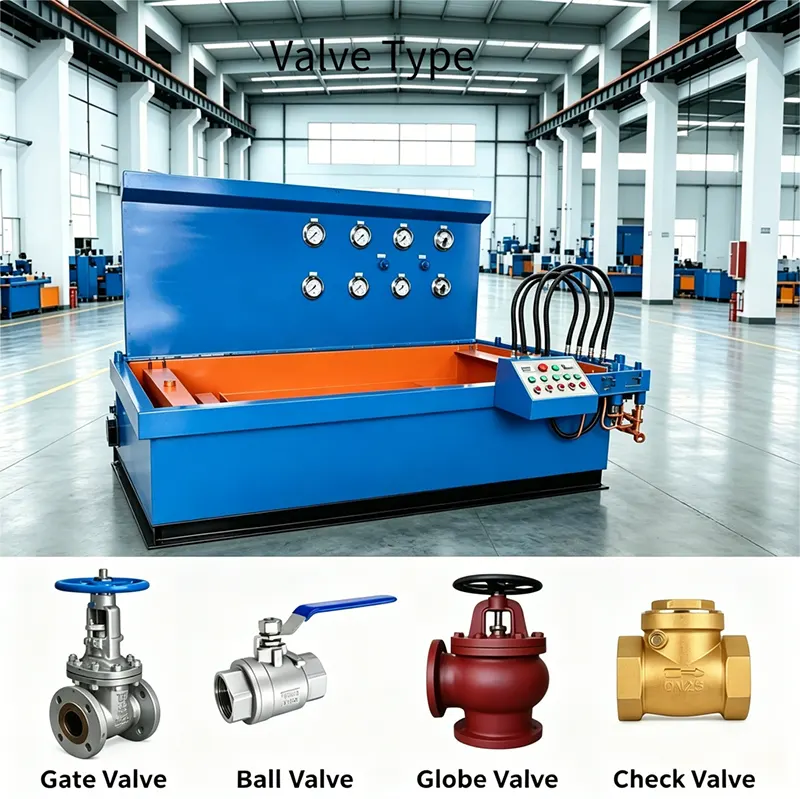

1 Le banc d'essai de vanne de presse axiale hydraulique submersible horizontale intégrée DN100 convient aux vannes à brides, soudées et filetées, aux vannes à globe, aux clapets anti-retour et aux vannes à bille de DN15 à DN100.

2 La presse axiale hydraulique entraîne directement la plaque d'étanchéité contre la face d'extrémité de la vanne pour une étanchéité fiable avec une force externe minimale sur le corps de la vanne.

3 Le réservoir submersible intégré avec une construction soudée à haute résistance et une forte résistance à la corrosion permet à la vanne serrée d'être entièrement immergée pour une détection visuelle des fuites de bulles.

Le banc d'essai de vannes de presse axiales hydrauliques submersibles horizontales intégrées 4 DN100 prend en charge l'eau pour les tests hydrostatiques de coque et de joint, et l'air ou l'azote à basse pression pour les tests d'étanchéité pneumatique avec observation de bulles.

5 Les éléments de test comprennent un test de résistance de coque PN 1,5 fois, un test d'étanchéité à l'eau haute pression 1,1 fois PN et un test d'étanchéité pneumatique basse pression avec inspection visuelle des bulles.

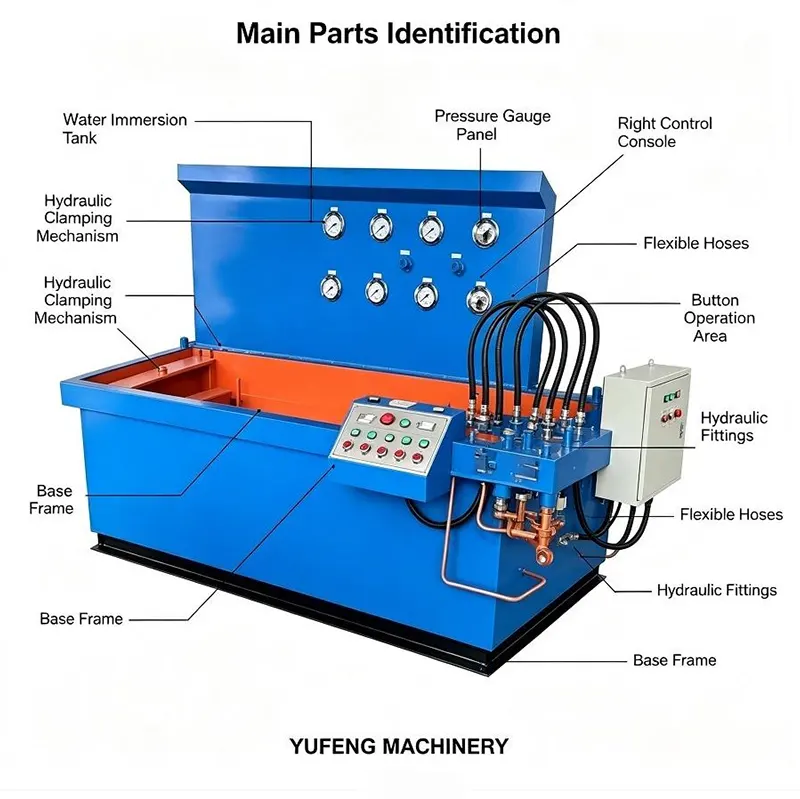

6 La conception intégrée combine un réservoir submersible, une station de pompage hydraulique et un système de contrôle en une seule unité.

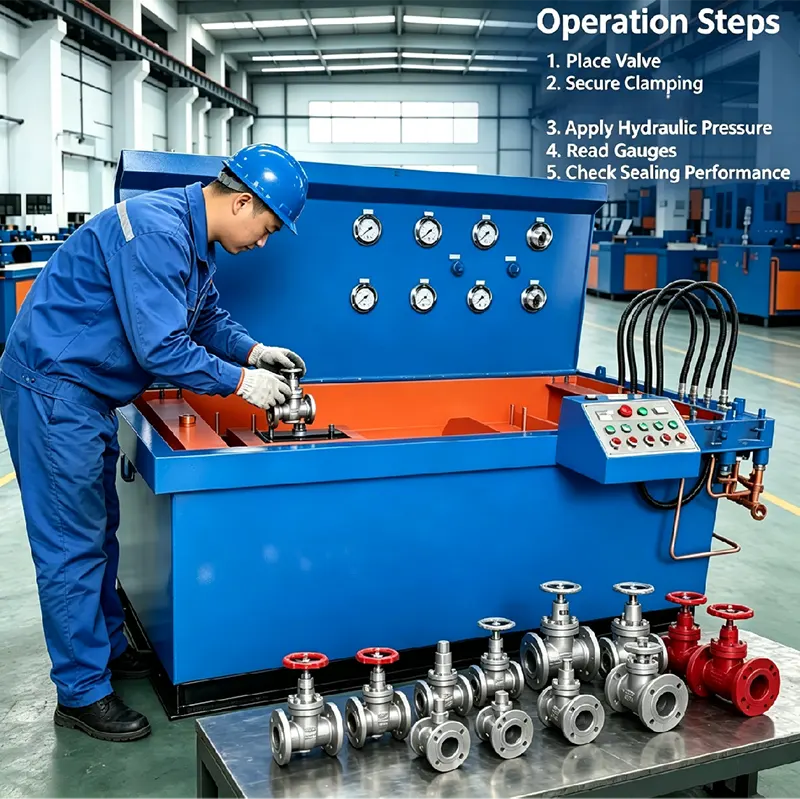

7 La table de travail avec mécanisme de levage hydraulique abaisse et soulève la vanne dans le réservoir d'eau pour les tests d'immersion.

8 Encombrement compact avec des dimensions de 2,0 sur 1,6 sur 1,6 mètres, poids 2 tonnes, puissance 3 kilowatts.

9 La construction du réservoir soudé à haute résistance garantit la durabilité et une longue durée de vie.

10 Écran tactile PLC en option avec fonction d'acquisition de données et d'impression disponible.

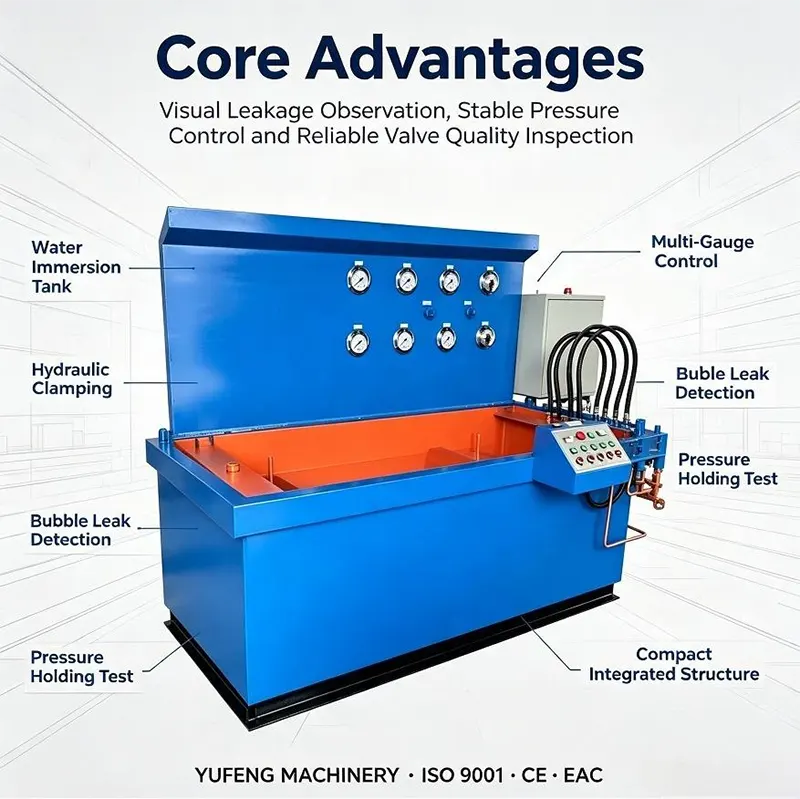

Caractéristiques et applications du produit

Caractéristiques

Réservoir submersible intégré avec construction soudée à haute résistance et résistante à la corrosion.

La presse axiale hydraulique assure une étanchéité fiable de la face d’extrémité avec une force externe minimale.

L'immersion totale permet une détection visuelle des fuites de bulles pour des résultats rapides et précis.

Mécanisme de levage hydraulique pour une immersion et un retrait faciles de la valve.

Station de pompage hydraulique et système de circulation des médias intégrés.

Conception compacte avec un faible encombrement.

Prend en charge les fluides eau et gaz pour des tests complets.

Conforme aux normes GB/T 13927 et API 598.

Écran tactile PLC en option avec fonction d'acquisition de données et d'impression.

Applications

Lignes de production de vannes pour le contrôle qualité final.

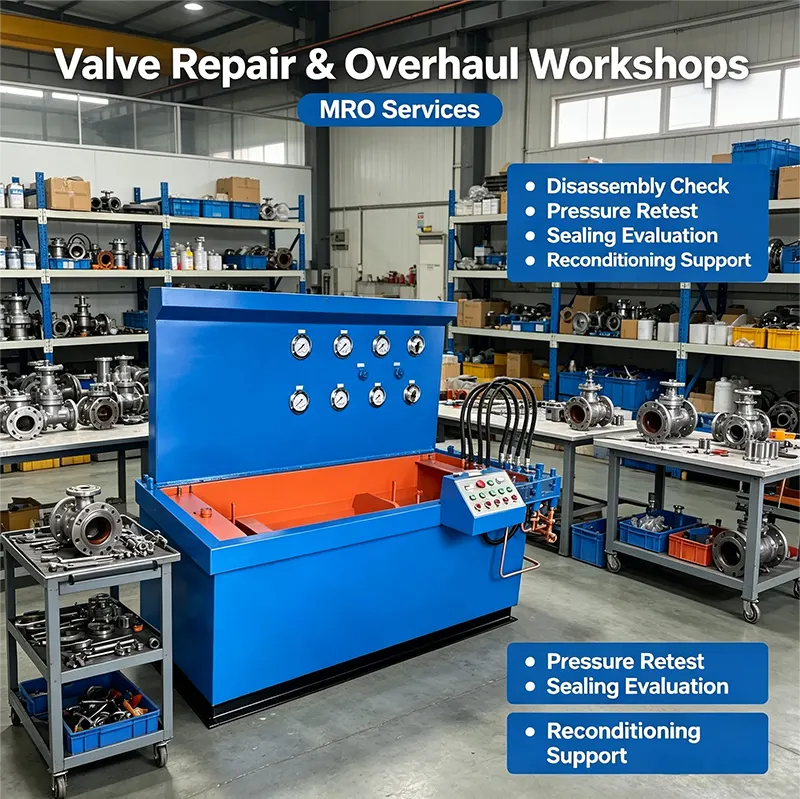

Ateliers de réparation et de révision de vannes pour les services MRO.

Laboratoires d’inspection qualité pour les tests de certification.

Fabricants de vannes à gaz nécessitant une détection de fuite de bulles.

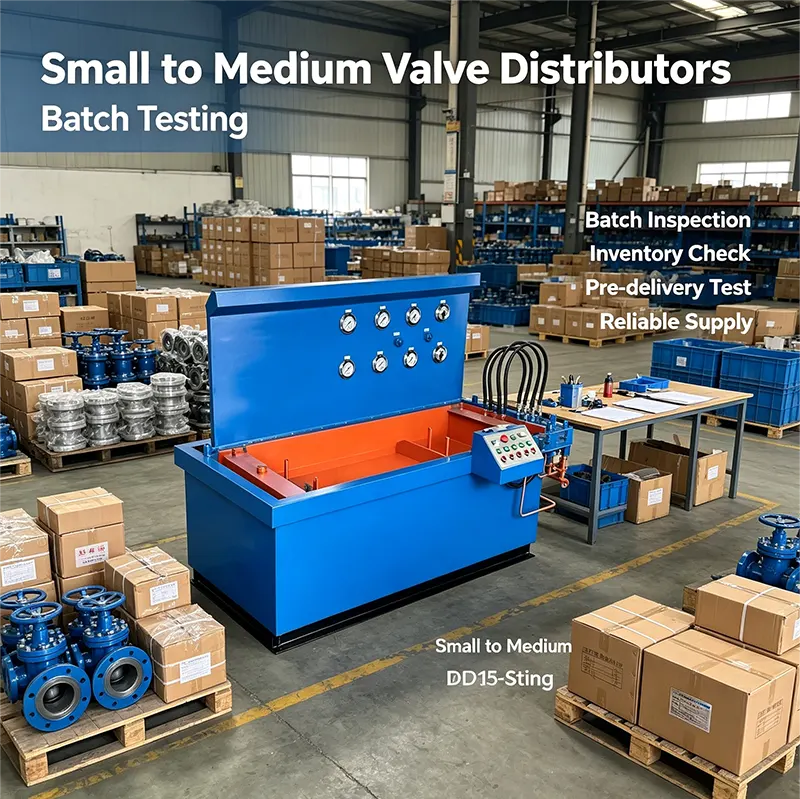

Distributeurs de vannes de petite et moyenne taille pour les tests par lots.

Agences de test tierces pour la certification des vannes.

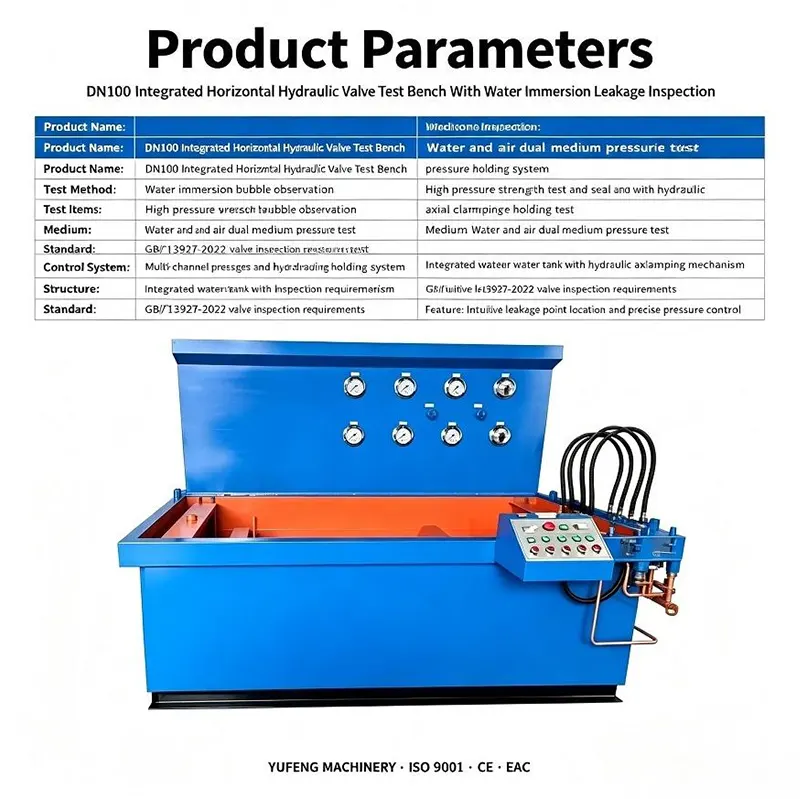

Tableau des données techniques

FAQ

1 Qu'est-ce qu'un banc d'essai de vannes immergé ?

Il s'agit d'un système de test dans lequel la vanne serrée est entièrement immergée dans un réservoir d'eau. Lors des tests pneumatiques, les fuites apparaissent sous forme de bulles visibles, ce qui rend la détection rapide et précise.

2 Quelles tailles de vannes cette machine peut-elle tester ?

Il gère les robinets à vanne, à globe, anti-retour et à bille à brides, soudés et filetés du DN15 au DN100, soit 1/2 pouce à 4 pouces.

3 Comment fonctionne la presse axiale hydraulique ?

Le vérin hydraulique pousse directement la plaque d'étanchéité contre la face d'extrémité de la vanne, assurant ainsi une étanchéité fiable avec une force externe minimale sur le corps de la vanne.

4 Pourquoi plonger la valve dans l'eau ?

La submersion permet une observation visuelle directe des bulles. Vous pouvez voir instantanément où se trouve une fuite, ce qui est beaucoup plus rapide et plus fiable que les méthodes par chute de pression.

5 De quoi est fait le réservoir ?

Le réservoir intégré a une construction soudée à haute résistance avec une forte résistance à la corrosion, garantissant une durabilité à long terme même avec une utilisation continue de l'eau.

6 Quelles sont les dimensions et le poids de la machine ?

Les dimensions sont de 2,0 sur 1,6 sur 1,6 mètres, le poids est de 2 tonnes et la consommation électrique est de 3 kilowatts.

7 Quels supports de test prend-il en charge ?

Il supporte l'eau pour les tests hydrostatiques de coque et de joint, et l'air basse pression ou l'azote pour les tests d'étanchéité pneumatique avec détection de bulles.

8 La valve reste-t-elle serrée pendant l'immersion ?

Oui, la vanne reste solidement serrée par la presse axiale hydraulique tout au long du processus d'immersion et de test.

9 À quelles normes cette machine répond-elle ?

Il est conforme aux normes GB/T 13927 et API 598. D'autres normes internationales peuvent être configurées sur demande.

10 De quelles informations avez-vous besoin pour un devis ?

Veuillez fournir le type de vanne, le diamètre en DN ou en pouces, la pression nominale en PN ou en classe, le type de connexion et toutes les fonctionnalités optionnelles telles que l'API ou l'acquisition de données.
