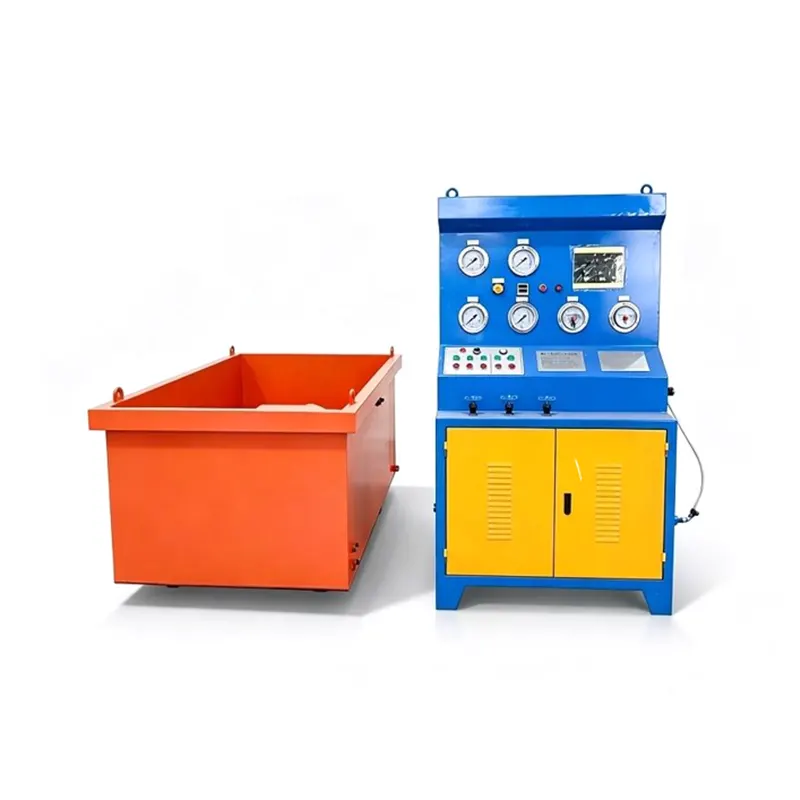

Banc d'essai horizontal de valve de réservoir d'eau divisé DN100

Ce banc d'essai de vannes horizontales pour réservoir d'eau divisé est spécialement conçu pour les tests de résistance hydrostatique de la coque et l'inspection des bulles immergées d'étanchéité à l'air du siège des vannes droites à brides, entièrement conformes aux normes internationales de test de vannes GB/T13927 et API 598. Il est équipé d'un système de surpression haute pression indépendant, de manomètres et de transmetteurs de pression de précision multigroupes, ainsi que d'un module de contrôle automatique de maintien de pression constante ; les utilisateurs peuvent définir librement la pression d'essai et la durée de maintien de la pression en fonction des différentes classes de pression de vanne. La structure de serrage horizontale prend en charge le placement horizontal de vannes de moyenne et grande taille, éliminant ainsi le risque de sécurité lié au levage de vannes lourdes pour les bancs d'essai verticaux.

Après avoir serré la vanne, les opérateurs peuvent pousser la pièce dans le réservoir d'eau de plongée indépendant, observer directement le débordement des bulles pour juger de l'état de fuite d'étanchéité, avec des résultats de test intuitifs et fiables, évitant efficacement la détection de fuite manquée causée par l'évaluation indirecte des données de pression. Le réservoir d'eau divisé peut être placé séparément à côté de l'armoire de commande principale, adapté aux ateliers avec un espace d'installation limité ; le corps du réservoir adopte une soudure en tôle d'acier antirouille épaissie, avec un orifice de drainage pour un nettoyage quotidien facile des eaux usées. L'armoire de commande principale intègre tous les modules de régulation de pression, de surpression et de fonctionnement électrique, avec une porte d'armoire scellée indépendante pour protéger les composants hydrauliques et électriques de la corrosion par la vapeur d'eau.

L'équipement couvre les vannes à bille, à vanne et à soupape standard à brides DN15 ~ DN100, prenant en charge deux milieux de test d'eau et d'air. Il réserve une interface de mise à niveau numérique à écran tactile pour l'enregistrement automatique de la courbe de pression et l'exportation du rapport de test ; nous pouvons fournir une transformation complète de la sécurité CE et un panneau de commande multilingue pour les usines de vannes à l'étranger et les ateliers d'inspection EPC énergétique. Si vous avez besoin d'un équipement de test de pression de vanne à bulle immergée visuelle de type divisé pour l'inspection de livraison en usine et la revérification de la maintenance, contactez notre équipe technique pour obtenir une fiche de paramètres complète et un devis-cadre à long terme dans les 24 heures ouvrables.

Sept principaux avantages de produits différenciés

1. Machine principale indépendante divisée et disposition du réservoir d'eau de plongée La caractéristique structurelle historique du banc d'essai de vanne horizontale de réservoir d'eau divisé YFJX-LQ DN100 : l'armoire de commande séparée et le réservoir d'eau peuvent être disposés de manière flexible en fonction de la disposition de l'atelier, le réservoir d'eau peut être déplacé indépendamment sans déplacer l'unité principale hydraulique lourde, résolvant la limitation d'espace fixe des bancs d'essai intégrés, hautement adaptable aux ateliers de vannes de petite et moyenne taille.

2. Serrage latéral horizontal pour vannes moyennes et grandes Chargement facile La conception de serrage axial horizontal ne nécessite aucun levage vertical de vannes lourdes, les travailleurs poussent uniquement la vanne horizontalement pour terminer le positionnement et le serrage, réduisant ainsi l'intensité du travail et les risques de chute; la course de serrage réglable s'adapte aux vannes à brides DN15-DN100 de différentes longueurs, une machine couvre toutes les spécifications conventionnelles, un autre avantage pratique essentiel du banc d'essai de vannes horizontales pour réservoir d'eau divisé YFJX-LQ DN100.

3. Détection visuelle intuitive des fuites de bulles immergées La valve entière est entièrement immergée dans le réservoir d'eau propre pendant le test d'étanchéité à l'air, le point de fuite générera des bulles d'air continues, les inspecteurs peuvent localiser directement les minuscules espaces d'étanchéité difficiles à identifier uniquement grâce aux données de fluctuation de pression, améliorant considérablement la précision de l'inspection de l'étanchéité à l'air à basse pression.

4. Système de surpression et de maintien de pression indépendant à double milieu. Une canalisation de suralimentation hydraulique séparée et une canalisation de surpression d'air pneumatique, équipées de vannes de régulation de pression indépendantes et de jauges de surveillance de pression de précision, peuvent effectuer un test de résistance à l'eau de la coque et un test d'étanchéité à l'air du siège séparément, compenser automatiquement la perte de pression pendant la période de maintien pour maintenir une pression d'essai stable.

5. Réservoir d'eau de plongée amovible épaissi antirouille. Le réservoir d'eau divisé est soudé avec une plaque d'acier au carbone épaissie avec une peinture anticorrosion à l'intérieur et à l'extérieur, équipé d'une vanne de vidange inférieure pour un nettoyage rapide de l'eau résiduelle et des impuretés métalliques après des tests quotidiens. la conception du réservoir indépendant évite que la vapeur d'eau ne pénètre dans l'armoire de commande électrique et ne provoque un court-circuit.

6. Protection de sécurité multicouche contre la surpression et la vapeur d'eau Soupape de surpression hydraulique intégrée, soupape de coupure de surpression de gaz et structure d'étanchéité étanche de l'armoire, triple verrouillage de sécurité pour empêcher l'éclatement de la soupape de surpression et les dommages causés par l'humidité des composants électriques, répondent pleinement aux normes de sécurité mécanique industrielle CE de l'UE pour l'exportation.

7. Port de mise à niveau intelligent numérique modulaire réservé. Le système électrique de contrôle principal réserve l'interface d'extension de communication de données. Les clients peuvent ensuite moderniser le cycle de test automatique de l'écran tactile PLC, le stockage de la courbe de pression et la fonction d'exportation du rapport d'inspection électronique, réaliser une traçabilité numérique complète des données d'inspection et un amarrage transparent avec le système de gestion intelligent MES d'usine.

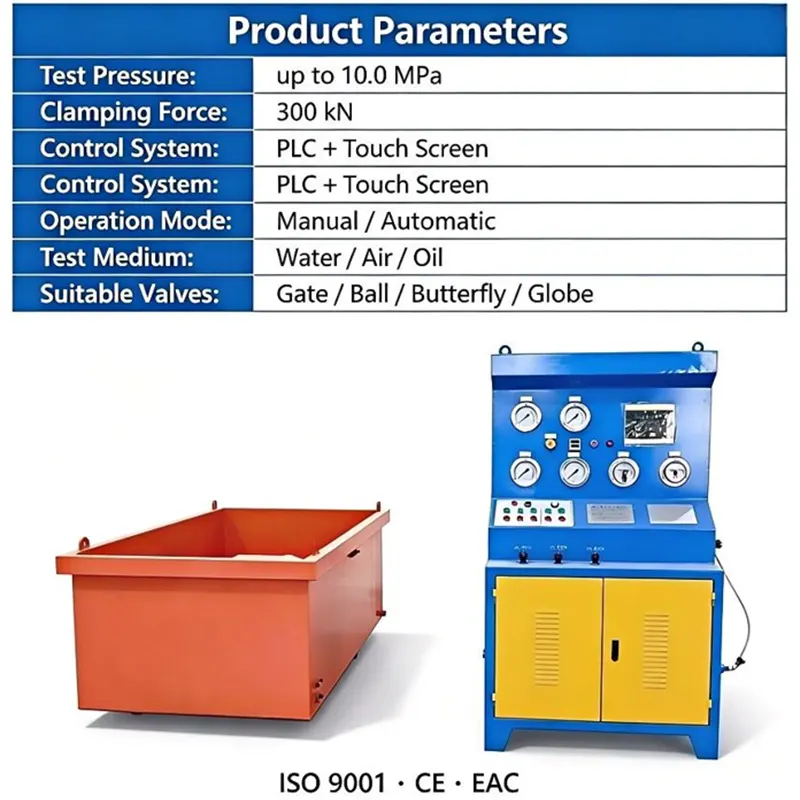

Tableau complet des paramètres techniques

Sept scénarios d'application de correspondance de cibles

1. Usines de fabrication de vannes de taille moyenne et petite : inspection de livraison hors ligne par lots de vannes à bille, à vanne et à soupape DN15-DN100, complétant la résistance de la coque et le test complet d'étanchéité à l'air des bulles immergées avant la livraison.

2. Stations de maintenance des pipelines de produits pétrochimiques et de gaz naturel : réinspection des vannes de pipeline usagées récupérées après la maintenance, détection visuelle des fuites de bulles pour confirmer la récupération des performances d'étanchéité des vannes.

3. Salles d'inspection technique de l'approvisionnement en eau et du drainage municipaux : tests d'étanchéité des vannes municipales en fonte à basse pression, inspection visuelle auxiliaire des fuites pour l'acceptation du projet.

4. Ateliers auxiliaires de centrale thermique : revérification périodique de la pression des vannes de commande auxiliaires de petit calibre pour les conduites de chauffage et de circulation d'eau.

5. Laboratoires d'inspection de vannes tiers indépendants : vérification visuelle des fuites pour les échantillons de vannes, pré-inspection avant le test de certification standard API officiel.

6. Ateliers EPC d'assemblage de petites vannes à l'étranger : la disposition compacte divisée permet d'économiser de l'espace en usine, correspondant au panneau multilingue et à l'ensemble complet de documents de certification d'exportation CE.

7. Laboratoires de performance d'étanchéité R&D des vannes : test de fuite contrasté de nouveaux prototypes de structure d'étanchéité, enregistrement intuitif de la distribution des points de fuite minuscules sous différents niveaux de pression.

Système de service intégré mondial avant-vente, en-vente et après-vente

Support de personnalisation technique avant-vente

Les ingénieurs professionnels d'inspection des vannes effectuent une communication individuelle, confirment la plage de diamètre nominal de la vanne, la pression d'essai maximale, les normes d'inspection requises et l'aménagement de l'espace de l'atelier, fournissent un dessin de disposition de l'emplacement de l'équipement et un service de vérification de test de bulle immergée par échantillon gratuit, émettent une solution de test complète ciblée et rentable et un devis formel dans les 24 heures.

Service de production et d'expédition à l'exportation en vente

Suivi vidéo en temps réel de l'ensemble du processus de la progression de la production, test du cycle de pression complet avant la livraison en usine avec rapport d'enregistrement de test original conservé ; La version d'exportation adopte un emballage renforcé en contreplaqué épaissi résistant aux chocs et à l'humidité, un schéma hydraulique complet, un schéma de câblage électrique, un manuel d'utilisation multilingue et un ensemble complet de documents de certification de dédouanement livrés avec la machine.

Garantie de qualité technique mondiale après-vente

L'unité de surpression hydraulique, le capteur de pression et les composants électriques de base du PLC bénéficient d'une garantie mondiale de 24 mois, d'une fourniture gratuite de pièces de rechange pour dommages non humains pendant la période de garantie ; fournir un débogage des paramètres PLC en ligne à distance, un didacticiel vidéo complet sur les opérations de test de bulles immergées, coordonner les agents locaux à l'étranger pour fournir un service de maintenance sur site ; approvisionnement à vie de pièces de rechange hydrauliques générales, consultation technique gratuite à long terme sur le processus de test de pression des vannes.

FAQ et guide d'achat officiel

Foire aux questions

Q1 : Ce banc peut-il effectuer le test d’étanchéité à l’air des bulles immergées requis par la norme API 598 ?

A1 : Oui, le réservoir d'eau de plongée indépendant divisé réalise une immersion complète de la valve, correspondant au double système de surpression eau-air, répond pleinement aux clauses d'inspection des fuites de bulles immergées à basse pression de l'API 598.

Q2 : Le réservoir d’eau divisé est-il facile à déplacer et à nettoyer ?

A2 : Le réservoir d’eau est un composant séparé indépendant sans accessoires hydrauliques lourds, peut être poussé librement dans l’atelier ; la vanne de vidange inférieure permet un drainage rapide et un nettoyage des impuretés, l'entretien quotidien est simple et permet de gagner du temps.

Q3 : La fonction de test automatique numérique peut-elle être mise à niveau après l’achat de l’équipement ?

A3 : Le système de contrôle réserve l'interface d'expansion des données en usine, les clients peuvent moderniser le maintien automatique de la pression du PLC à écran tactile, l'enregistrement de la courbe de pression et la fonction d'exportation du rapport de test électronique à tout moment lors d'une utilisation ultérieure.

Q4 : La machine peut-elle effectuer une transformation complète des normes de sécurité CE pour l’exportation à l’étranger ?

A4 : Nous pouvons compléter toutes les transformations de sécurité des machines industrielles CE selon les exigences du marché étranger, configurer un écran tactile multilingue et une tension d'exportation de 415 V, fournir un ensemble complet de documents de certification CE pour le dédouanement et l'audit d'acceptation de projet à l'étranger.

Q5 : Quel est le cycle de livraison de production standard ?

A5 : Le cycle de livraison du banc d'essai de vanne horizontale de réservoir d'eau divisé standard YFJX-LQ DN100 est de 30 jours ouvrables ; La version haute pression personnalisée et le cycle de livraison du modèle numérique amélioré sont de 35 à 40 jours ouvrables.

Conseils d'achat

Veuillez envoyer des informations détaillées, notamment la plage de diamètre nominal de la vanne, la pression d'essai maximale, la norme d'inspection d'exécution, la quantité d'inspection quotidienne et la demande de tension/certification d'exportation à la boîte aux lettres de notre équipe d'ingénierie. Notre équipe technique de fabricant de banc d'essai de vannes Wenzhou Yufeng générera une solution complète intégrée d'inspection de pression de vanne de réservoir de plongée divisée et un devis préférentiel d'approvisionnement en gros à long terme dans les 24 heures ouvrables, prendra en charge les commandes de coopération-cadre annuelles pour les usines de vannes moyennes et petites et les commandes de projets de soutien EPC de pipeline d'énergie mondial.
