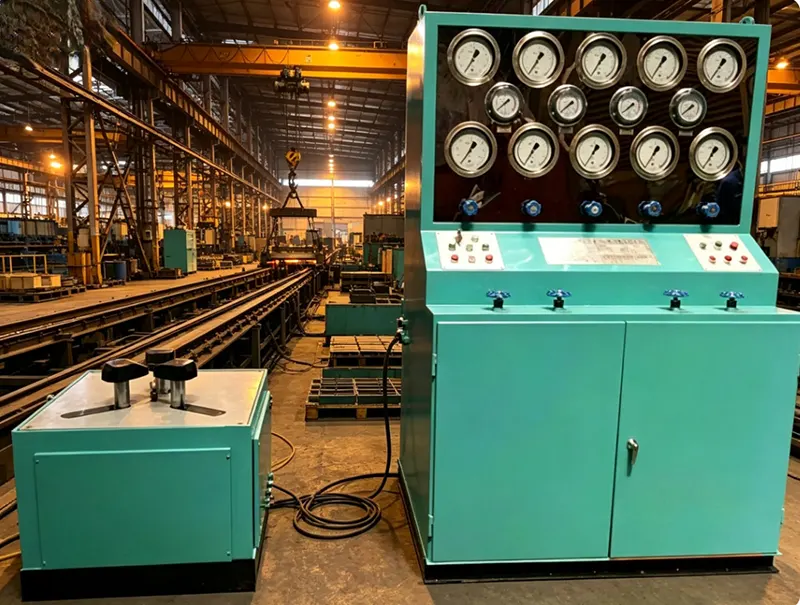

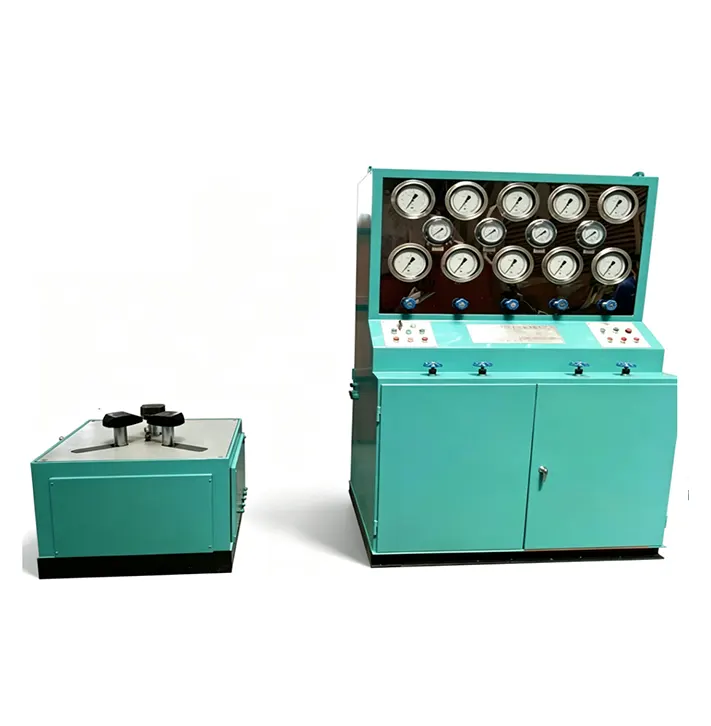

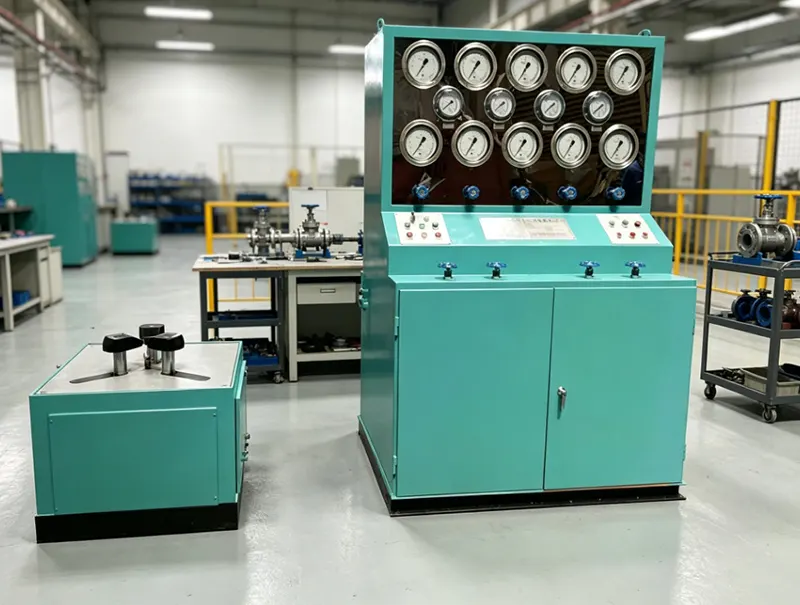

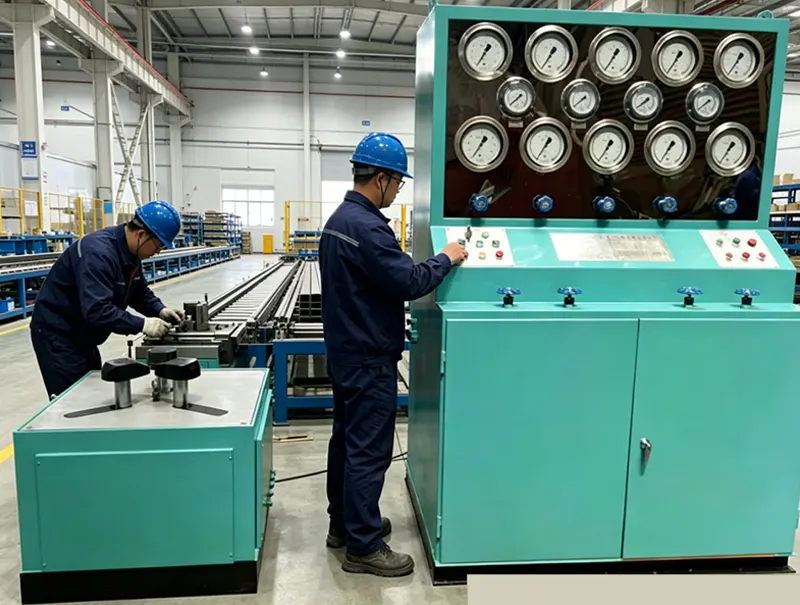

Banc d'essai d'étalonnage de pression de soupape de sécurité divisée

La structure de serrage hydraulique axiale de l'extrémité comprime les deux extrémités de la bride de la soupape de sécurité avec une force réglable en continu, garantissant une contrainte uniforme sur le corps de la soupape et une interférence externe minimale. Équipé de manomètres de haute précision et d'un surpresseur de gaz en option, le système prend en charge des pressions d'étalonnage de gaz jusqu'à 32,0 MPa et couvre des tailles de vanne de DN15 à DN300, ce qui le rend idéal pour les fabricants de soupapes de sécurité, les ateliers de révision et les agences d'inspection tierces.

Le banc d'essai d'étalonnage de pression des soupapes de sécurité divisées est un système d'essai polyvalent à station unique spécialement conçu pour les soupapes de sûreté à ressort connectées par bride et par filetage, offrant des tests complets de résistance de la coque, une vérification de l'étanchéité, un réglage de la pression d'ouverture, une détection de pression de réinstallation et une inspection de l'étanchéité à l'air basse pression dans une unité compacte. Voici ses principales spécifications et capacités :

1.Types de vannes testés : soupapes de sécurité à bride et soupapes de sécurité à ressort raccordées par filetage.

2. Méthode de serrage : structure de serrage axiale du vérin hydraulique, appuyant sur les deux extrémités de la bride de la soupape de sécurité avec une force réglable en continu, garantissant une faible interférence externe et une répartition uniforme des contraintes sur le corps de la soupape.

3. Conception d'étanchéité et d'observation : joint torique ou joint plat entre la bride de vanne et la plaque aveugle ; fenêtre d'observation avant pour une inspection visuelle directe de l'état d'étanchéité et une identification précise des points de fuite pendant l'étalonnage.

4. Médias de test : Eau à haute pression pour les tests hydrostatiques et d’étanchéité à l’eau ; gaz basse et haute pression (air ou azote, avec surpresseur de gaz en option).

5. Éléments de test terminés : test de résistance de la coque hydrostatique du corps de vanne ; test d'étanchéité à l'eau haute pression du siège de soupape ; test d'étalonnage et de réglage de la pression d'ouverture ; test de détection de pression de réinstallation ; contrôle d'étanchéité à l'air basse pression (air ou azote).

6. Plage de test par poste de travail : Diamètre nominal de la soupape de sécurité testé DN15 à DN300 ; longueur structurelle face à face de la vanne personnalisable selon le modèle de vanne ; diamètre extérieur de la bride de vanne de 80 à 520 mm ; Espacement des disques de serrage réglable de 150 à 550 mm.

7. Options de cylindre de serrage : alésage facultatif de 110 mm ou 140 mm, avec tailles de tige de piston correspondantes ; force de serrage maximale en option 30 tonnes, 50 tonnes ou 90 tonnes.

8. Pression maximale d'étalonnage du surpresseur de gaz : jusqu'à 32,0 MPa.

En résumé, le banc d'essai d'étalonnage de pression des soupapes de sécurité divisées combine une conception compacte à station unique avec une large couverture de taille allant du DN15 au DN300, des options de force de serrage flexibles (30 t, 50 t ou 90 t), une régulation et un maintien précis de la pression, une détection visuelle des fuites via une fenêtre d'observation avant et une capacité de test multifonctionnelle qui effectue cinq tests principaux sur une seule machine. Il est conçu conformément aux normes GB/T 12243 et API 527, ce qui en fait une solution idéale pour les fabricants de vannes, les réseaux de chauffage urbain, le pétrole et le gaz, les mines et la métallurgie, les ateliers MRO, le contrôle qualité entrant pour les grands utilisateurs finaux et les agences de test tierces qui exigent un étalonnage et une inspection fiables, traçables et reproductibles des vannes de sécurité.

Caractéristiques

1. Conception à station unique : compacte et rentable, adaptée aux fabricants de vannes et aux installations de test à débit modéré, offrant un chargement/déchargement rapide et un fonctionnement simple.

2. Large couverture : prend en charge les soupapes de sécurité à bride et à filetage du DN15 au DN300, couvrant les spécifications industrielles les plus courantes.

3. Options de force de serrage flexibles : choisissez parmi 30t, 50t ou 90t pour correspondre à différentes tailles de vannes et pressions nominales, garantissant ainsi des tests sûrs et fiables.

4. Régulation et maintien précis de la pression : des jauges de haute précision et un système de surpression réglable permettent un contrôle précis et un maintien de pression stable à long terme pour les tests hydrostatiques et pneumatiques.

5. Détection visuelle des fuites : la fenêtre d'observation avant et l'étanchéité de l'extrémité permettent aux opérateurs de voir clairement tous les points de fuite, améliorant ainsi l'efficacité des tests.

6. Multifonctionnel : une machine effectue cinq tests de base : résistance de la coque, étanchéité à l'eau, pression d'ouverture, pression de réinstallation et étanchéité à l'air, réduisant ainsi les investissements en capital.

7. Conformité aux normes : conçu conformément aux normes GB/T 12243, API 527 et à d'autres normes d'inspection des soupapes de sécurité pertinentes, garantissant des résultats traçables et reproductibles.

Applications pour : FAT dans les fabricants de vannes, les réseaux de chauffage urbain, l'industrie pétrolière et gazière, les mines et la métallurgie, les ateliers MRO, l'IQC dans les grands utilisateurs finaux industriels, les agences de tests tierces

Tableau des spécifications techniques

Tableau de portée des tests de résistance (MPa)

FAQ

1. Êtes-vous une société commerciale ou un fabricant ?

Nous sommes un fabricant de machines de vannes Wenzhou Yufeng, une usine directe spécialisée dans la R&D et la production de bancs d'essai de vannes industrielles et d'équipements d'étalonnage, y compris ce modèle d'étalonnage de pression de soupape de sécurité divisée.

2.Quel est votre MOQ pour ce banc d'essai d'étalonnage de soupape de sécurité ?

Notre MOQ est juste 1 ensemble. Nous acceptons les petites commandes à l’essai ainsi que les achats groupés pour les grands projets B2B.

3.Quelles sont les certifications de qualité de vos bancs d'essai de soupapes de sécurité ?

Notre équipement est fabriqué sous un contrôle de qualité strict et est conforme aux normes d'inspection internationales GB/T 12243 et API 527. CE, ISO et autres certifications peuvent être fournies sur demande.

4.Votre équipement peut-il tester les soupapes de sécurité standard GOST ?

Absolument. Grâce à notre vaste expérience en Russie et en Asie centrale, nos machines sont entièrement compatibles avec les normes GOST, ainsi qu'avec les soupapes de sécurité standards API, DIN et GB.

5.Supportez-vous les services personnalisés OEM/ODM pour ce banc de test ?

Oui, nous proposons des solutions sur mesure. Nous pouvons personnaliser la pression d'essai maximale, la force de serrage (30 tonnes, 50 tonnes ou 90 tonnes), les dimensions de serrage, la plage de longueurs face à face, le système de surpression de gaz et les configurations de contrôle en fonction de vos types de soupapes de sécurité spécifiques et de vos exigences d'étalonnage.

6.Comment la conception divisée profite-t-elle à mon processus de test ?

La conception divisée permet à la console de commande d'être placée séparément du banc d'essai, économisant ainsi un espace précieux au sol dans l'atelier et offrant des options d'aménagement plus flexibles pour différents environnements d'atelier. Il permet également d'isoler l'opérateur de la zone de test haute pression pour plus de sécurité.

7. Quelle est la pression maximale d’étalonnage du gaz que ce système peut atteindre ?

Le système prend en charge des pressions d'étalonnage de surpresseur de gaz jusqu'à 32,0 MPa pour les petites tailles (DN15 à DN50). Pour les plus grandes tailles, la pression maximale varie : DN65 à DN150 prend en charge jusqu'à 25,0 MPa et DN200 à DN300 prend en charge jusqu'à 16,0 MPa. Veuillez vous référer au tableau des plages de pression pour une classification détaillée.

8.La pression d'ouverture et la pression de réinsertion peuvent-elles être réglées et détectées avec précision ?

Oui. Ce banc est spécialement conçu pour effectuer des tests d'étalonnage et de réglage de la pression d'ouverture complète, ainsi que des tests de détection de pression de réinstallation, répondant aux exigences API 527 et GB/T 12243 avec une précision de réglage de la pression meilleure que ± 1 % (selon la classe de jauge).

9.Quel est le délai de livraison standard pour ce banc d'essai d'étalonnage de soupape de sécurité ?

Pour les configurations standards, le délai de livraison est généralement de 21 à 30 jours. Les modèles personnalisés avec des unités de surpression de gaz en option, des dimensions de serrage spéciales ou des options de force de serrage plus importantes peuvent prendre 30 à 35 jours en fonction de la complexité de la conception.

10.Quelles informations dois-je fournir pour obtenir rapidement un devis précis ?

Veuillez partager les détails de votre soupape de sécurité : type de vanne, extrémités de raccordement (à brides ou filetées), plage de tailles (DN), pression nominale (PN), longueur structurelle (face à face) et toute exigence particulière d'étalonnage. Nos ingénieurs vous enverront une proposition technique et un devis sur mesure dans les 24 heures.
