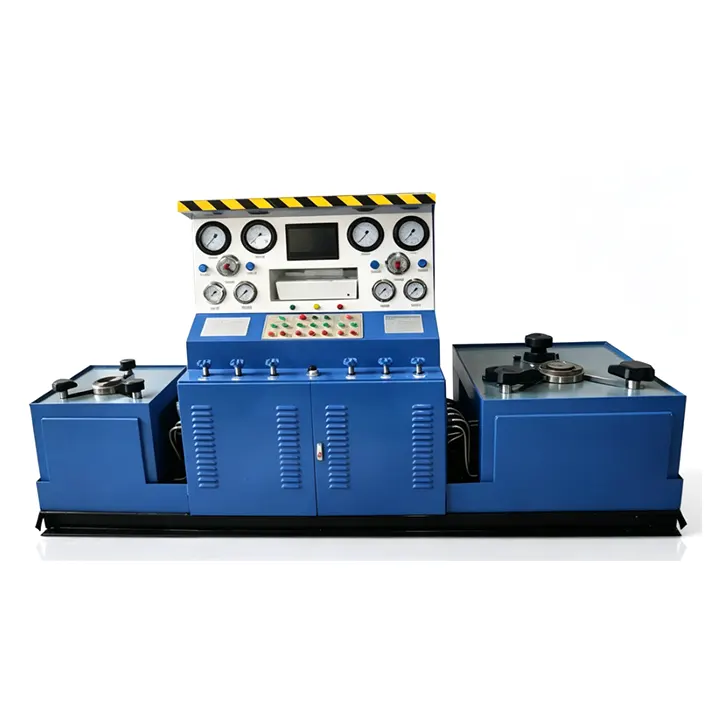

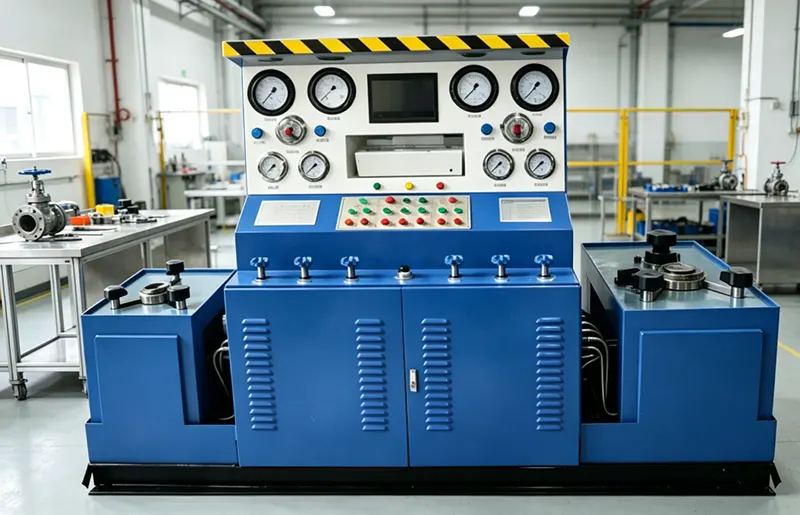

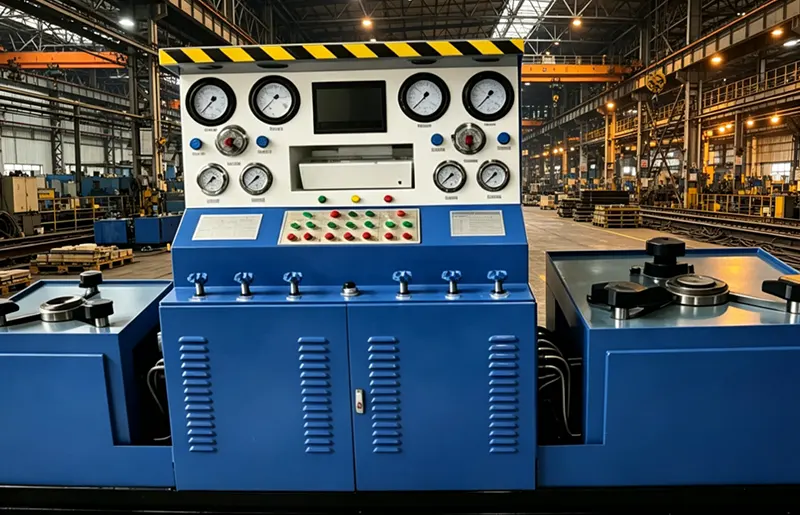

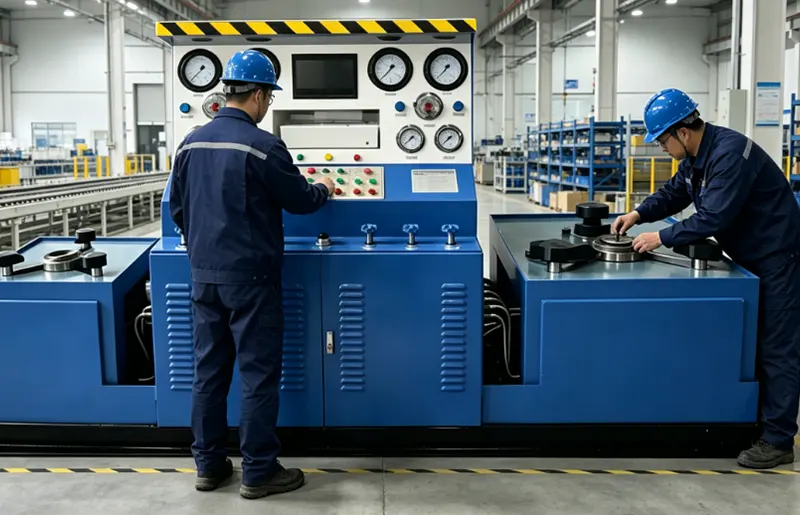

Banc d'essai d'étalonnage de soupape de sécurité à double station

Le système hydraulique mature intégré offre une force de serrage élevée, garantissant l'absence de déplacement ou de fuite de pression pendant les tests, ce qui le rend idéal pour les soupapes de sécurité de grande taille. La large plage de pression réglable, la pression d'essai maximale et la course de serrage peuvent être personnalisées pour correspondre à diverses spécifications des soupapes de sécurité. Il est conforme aux normes d'inspection internationales GB/T 12243 et API 527 et est largement utilisé pour l'inspection QC en sortie d'usine et l'étalonnage périodique des soupapes de sécurité industrielles.

Le banc d'essai d'étalonnage des soupapes de sécurité à double station est une solution de test complète spécialement conçue pour les soupapes de sûreté à ressort connectées par bride et par filetage, permettant des tests de résistance de la coque, une vérification des performances d'étanchéité et un étalonnage de la pression d'ouverture sur deux postes de travail indépendants. Voici ses principales spécifications et capacités :

1.Types de vannes testés : soupapes de sécurité à bride et soupapes de sécurité à ressort raccordées par filetage.

2. Méthode de serrage : structure de serrage axiale du vérin hydraulique, comprimant les deux extrémités de la bride de la soupape de sécurité avec une force réglable en continu, garantissant une interférence externe minimale et une contrainte uniforme sur le corps de la soupape.

3. Conception d'étanchéité et d'observation : joint torique ou joint plat entre la bride de vanne et la plaque aveugle ; fenêtre d'observation avant réservée sur chaque station pour vérifier intuitivement l'état d'étanchéité et localiser avec précision les points de fuite pendant l'étalonnage.

4. Médias de test : Eau à haute pression pour les tests hydrostatiques ; gaz basse et haute pression (air ou azote, avec en option un surpresseur de gaz par station ou partagé).

5. Éléments de test terminés par station : test de résistance de la coque hydrostatique à pression nominale 1,5 fois ; Test de joint d'eau haute pression à pression nominale 1,1 fois ; Test d'étanchéité à l'air basse pression 4 à 7 bars ; test d'étalonnage et de réglage de la pression d'ouverture ; test de détection de pression de réinstallation.

6. Spécifications du poste de travail gauche : plage de test DN15 à DN150 (voir tableau de pression) ; longueur structurelle de 100 à 350 mm (personnalisable) ; diamètre de bride 80 à 350 mm ; espacement des disques de serrage de 150 à 400 mm réglable ; 3 cylindres de serrage d'alésage 110 mm avec tiges de piston 60 mm ; force de serrage maximale 50 tonnes.

7. Spécifications du poste de travail droit : Plage de test DN150 à DN300 (voir tableau de pression) ; longueur structurelle de 200 à 550 mm (personnalisable) ; diamètre de bride 200 à 520 mm ; espacement des disques de serrage de 300 à 550 mm réglable ; 4 cylindres de serrage d'alésage 140 mm avec tiges de piston de 70 mm ; force de serrage maximale 90 tonnes.

En résumé, le banc d'essai d'étalonnage des soupapes de sécurité à double station combine la flexibilité d'un double poste de travail avec un serrage hydraulique puissant, une étanchéité d'extrémité avec des fenêtres d'observation directe et une couverture de test complète depuis les tests hydrostatiques de la coque jusqu'au réglage de la pression d'ouverture et à la vérification du réencastrement. Il répond aux normes API 527 et GB/T 12243, ce qui en fait un choix idéal pour les fabricants de vannes, les réseaux de chauffage urbain, le pétrole et le gaz, les mines et la métallurgie, les ateliers MRO, le contrôle qualité entrant pour les grands utilisateurs finaux et les agences de test tierces qui nécessitent un étalonnage et une inspection rapides, précis et fiables des vannes de sécurité.

Caractéristiques

1. Les postes de travail doubles couvrent DN15 à DN150 et DN150 à DN300, avec de petites tailles jusqu'à la classe de pression PN420. Ceci est différent des unités à gamme unique et est prouvé par des forces de serrage de 50 et 90 tonnes.

2. Les mâchoires de serrage hydrauliques appuient uniformément contre les faces d'extrémité de la bride avec une force réglable, minimisant ainsi les contraintes externes. Cela garantit des résultats de test réalistes grâce à une conception multicylindre équilibrée.

3. Le joint torique ou le joint d'étanchéité d'extrémité rend les points de fuite directement visibles à travers les fenêtres d'observation avant. Cela réduit le temps de diagnostic des défauts d'environ 50 % par rapport aux joints aveugles conventionnels.

4. La machine prend en charge à la fois les tests hydrostatiques à une pression nominale de 1,5 × et 1,1 ×, les tests d'air basse pression à 4 à 7 bars, ainsi que le réglage de la pression d'ouverture et la vérification de la réinstallation. Une machine effectue des tests de résistance de la coque, d'étanchéité à l'eau, d'étanchéité à l'air et d'étalonnage, répondant aux normes API 527 et GB/T 12243.

5. La portée de mâchoire réglable de 150 à 550 millimètres s'adapte à des longueurs de 100 à 550 millimètres et des brides jusqu'à 520 millimètres de diamètre. Cela permet un changement en quelques minutes, contrairement aux types à luminaire fixe.

Applications pour : FAT dans les fabricants de vannes, les réseaux de chauffage urbain, l'industrie pétrolière et gazière, les mines et la métallurgie, les ateliers MRO, l'IQC dans les grands utilisateurs finaux industriels, les agences de tests tierces

Tableau des spécifications techniques

Tableau de portée des tests de résistance (MPa)

FAQ

1. Êtes-vous une société commerciale ou un fabricant ?

Nous sommes un fabricant de machines de vannes Wenzhou Yufeng, une usine directe spécialisée dans la R&D et la production de bancs d'essai de vannes industrielles et d'équipements d'étalonnage, y compris ce modèle de vanne de sécurité à double station.

2.Quel est votre MOQ pour ce banc d'essai de soupape de sécurité à double station ?

Notre MOQ est juste 1 ensemble. Nous apprécions grandement les petites commandes à l’essai ainsi que les achats groupés pour les grands projets B2B.

3.Quelles sont les certifications de qualité de vos bancs d'essai de soupapes de sécurité ?

Notre équipement est fabriqué sous un contrôle de qualité strict et est conforme aux normes d'inspection internationales GB/T 12243 et API 527. CE, ISO et autres certifications peuvent être fournies sur demande.

4.Votre équipement peut-il tester les soupapes de sécurité standard GOST ?

Absolument. Grâce à notre vaste expérience en Russie et en Asie centrale, nos machines sont entièrement compatibles avec les normes GOST, ainsi qu'avec les soupapes de sécurité standards API, DIN et GB.

5.Supportez-vous les services personnalisés OEM/ODM pour ce banc de test ?

Oui, nous proposons des solutions sur mesure. Nous pouvons personnaliser la pression d'essai maximale, les dimensions de serrage, la plage de longueurs face à face, le système de surpression de gaz et les configurations de contrôle en fonction de vos types de soupapes de sécurité spécifiques et de vos exigences d'étalonnage.

6. Quelle est la pression maximale d’étalonnage du gaz que votre système peut atteindre ?

Le poste de travail de gauche prend en charge une pression d'étalonnage du gaz jusqu'à 32,0 MPa (pour les tailles DN15 à DN25), tandis que la capacité de pression du poste de travail de droite dépend de la taille de la vanne. Veuillez vous référer au tableau des plages de pression pour une classification détaillée.

7.La pression d'ouverture et la pression de réinsertion peuvent-elles être réglées et détectées avec précision ?

Oui. Chaque station est conçue pour effectuer des tests d'étalonnage et de réglage de la pression d'ouverture complète, ainsi que des tests de détection de pression de réinstallation, répondant aux exigences API 527 et GB/T 12243 avec une haute précision.

8. Quel est le délai de livraison standard pour ce banc d'essai de soupape de sécurité à double station ?

Pour les configurations standards, le délai de livraison est généralement de 21 à 30 jours. Les modèles personnalisés peuvent prendre de 30 à 35 jours en fonction de la complexité de la conception et des fonctionnalités optionnelles telles que les surpresseurs à gaz.

9. Quelles conditions de paiement acceptez-vous habituellement ?

Nous acceptons généralement T/T avec un dépôt de 30 % et un solde de 70 % avant expédition. Le L/C à vue est également acceptable pour les commandes d’entreprise plus importantes.

10.Quelles informations dois-je fournir pour obtenir rapidement un devis précis ?

Veuillez partager les détails de votre soupape de sécurité : type de vanne, extrémités de raccordement (à brides ou filetées), plage de tailles (DN), pression nominale (PN), longueur structurelle (face à face) et toute exigence particulière d'étalonnage. Nos ingénieurs vous enverront une proposition technique et un devis sur mesure dans les 24 heures.
