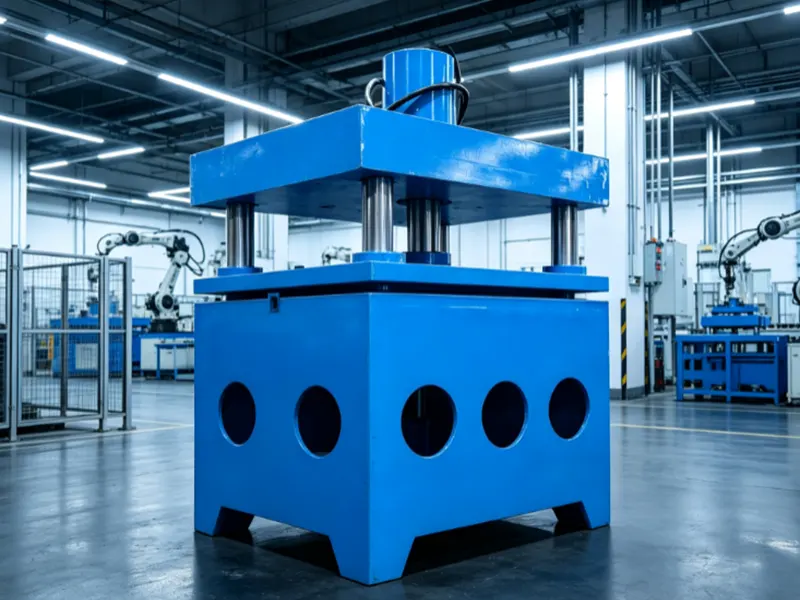

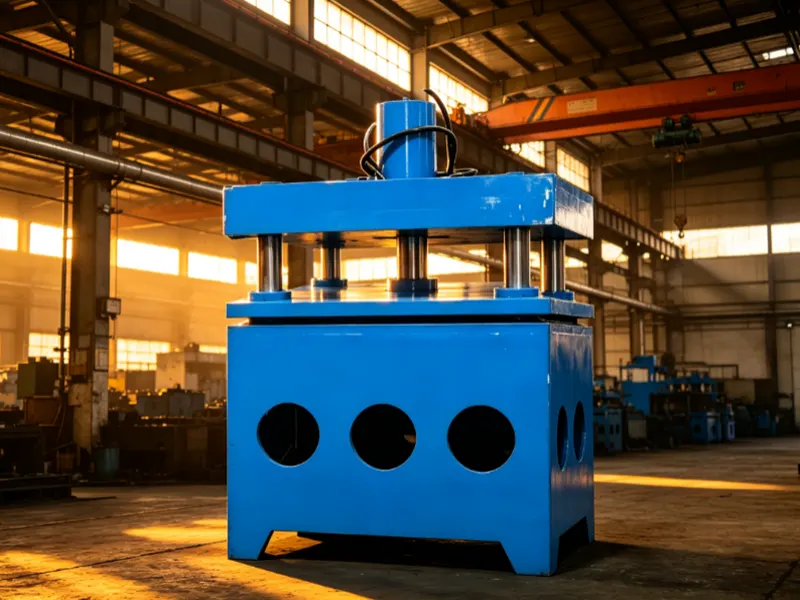

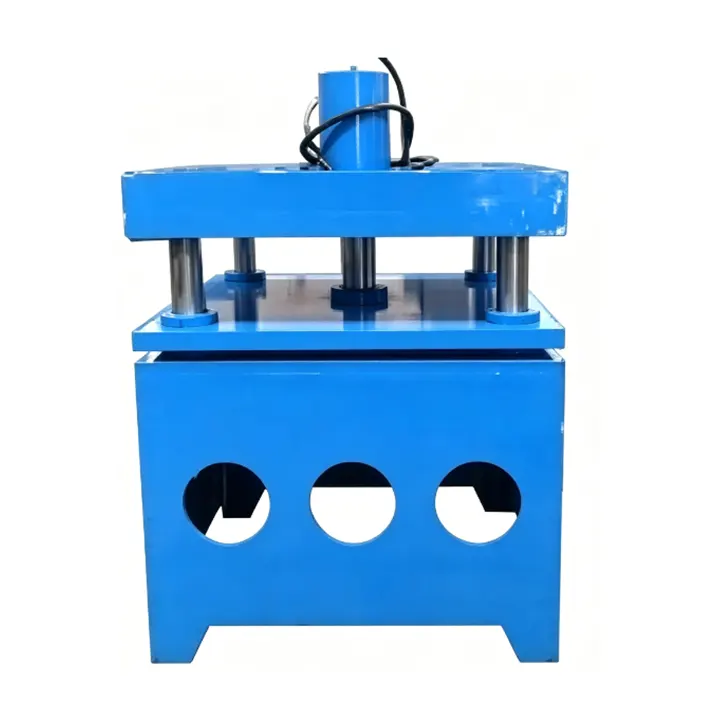

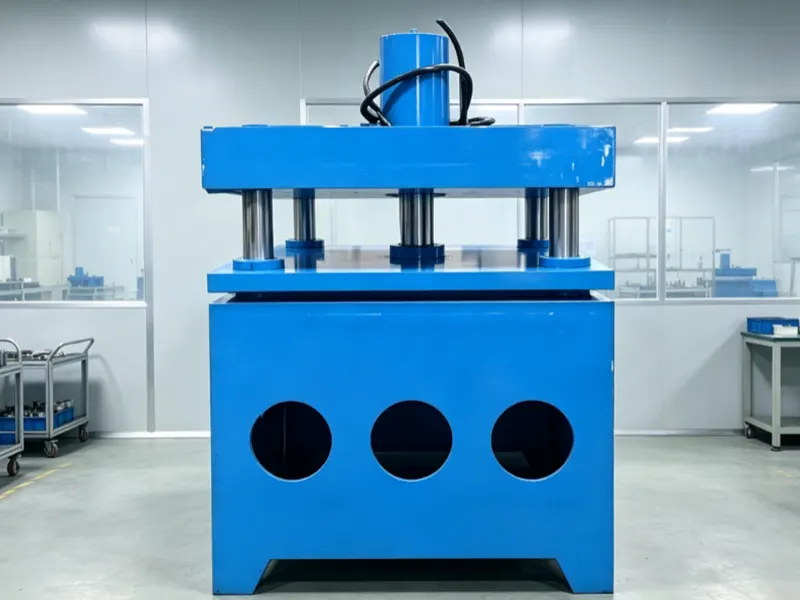

Presse hydraulique verticale à quatre colonnes pour la production de vannes

La presse hydraulique verticale à quatre colonnes pour la production de vannes est une machine hydraulique verticale à quatre colonnes dédiée aux tests de pression hydrostatique des coques de vannes, aux tests d'étanchéité des sièges et à l'inspection de routine de la pression en usine pour les vannes à brides, les vannes à bille et les vannes à vanne industrielles. Il présente une structure rigide latérale droite symétrique à quatre colonnes avec des colonnes de guidage précises pour assurer un mouvement parallèle du plateau, éliminant ainsi la déflexion du cadre pendant les cycles de maintien à haute pression de longue durée. Le capteur de pression et le manomètre de haute précision intégrés permettent une surveillance de la pression en temps réel et un maintien de la pression constante, en effectuant des tests d'étanchéité hydrauliques de résistance de la coque et des tests d'étanchéité des sièges conformément aux spécifications internationales d'inspection des vannes.

Le vérin hydraulique principal central applique une force de serrage uniforme pour fixer le corps de la vanne, tandis que la station hydraulique intégrée fournit une sortie de pression stable, prenant en charge le maintien de la pression de longue durée, la compensation automatique de la pression et la vérification de l'observation des fuites. La base est réservée à l'installation de fixations de vannes multi-spécifications, s'adaptant à différents diamètres nominaux et vannes de classe de pression, et peut être associée à des systèmes d'enregistrement de données de pression PLC pour une traçabilité complète des données de test, adaptée aux stations d'inspection de produits finis de vannes, aux institutions de test de vannes tierces et aux lignes d'inspection de qualité d'usine intelligente de vannes.

Cette presse d'essai de vannes hydrauliques à côté droit à quatre colonnes peut être configurée avec une IHM multilingue, un contrôle automatique du cycle de pression et une fonction d'exportation de données, et prend en charge la modification de la certification de sécurité CE pour les applications mondiales d'inspection de l'industrie des vannes.

Sept fonctionnalités principales du produit

Cadre de guidage rigide latéral droit à quatre colonnes : quatre colonnes de guidage verticales symétriques avec structure de guidage linéaire de précision, garantissant que la poutre supérieure se déplace verticalement en parallèle sous haute pression, empêchant les contraintes inégales et la déviation du cadre pendant de longs cycles de maintien de pression, maintenant un alignement de serrage stable pour des tests répétés de vannes par lots.

Système de serrage uniforme du vérin principal central : le vérin hydraulique principal vertical central fournit une force de serrage équilibrée, fixant fermement les brides de vanne sans distorsion de contrainte localisée, réduisant la déformation du corps de la vanne lors des tests hydrostatiques à haute pression et garantissant des résultats précis des tests de fuite.

Système de surveillance et de maintien de pression constante de haute précision : équipé de transmetteurs de pression de précision et de manomètres analogiques, prenant en charge le contrôle de pression constante en boucle fermée, la compensation automatique de pression et le maintien de pression à durée fixe, conforme aux normes de test de pression de vanne API 598 et ISO 5208 pour une inspection formelle par un tiers.

Centrale hydraulique intégrée : unité de puissance hydraulique compacte intégrée avec pompe hydraulique à faible bruit, sortie de pression stable, montée en pression douce et maintien de la pression, réduisant les interférences de fluctuation hydraulique pendant l'inspection des fuites, améliorant la répétabilité et la précision des tests.

Plate-forme modulaire de fixation de vanne multi-spécifications : plaque de montage de fixation de base universelle, prenant en charge les fixations à changement rapide pour les vannes à brides standard ANSI/GB/DIN de différentes tailles, permettant une inspection par lots flexible des modèles de vannes mixtes et raccourcissant le temps de changement de modèle de vanne.

Système de test numérique PLC traçable (en option) : système de contrôle PLC à écran tactile en option, cycle de test automatique, enregistrement de la courbe de pression, génération de rapports et exportation de données, réalisation d'enregistrements d'inspection de qualité entièrement numériques, adaptation aux systèmes de traçabilité MES d'usine intelligente et aux exigences de certification d'inspection tierce.

Conformité mondiale et conception de fonctionnement sûr : conforme aux normes de sécurité hydrauliques industrielles, équipé d'une protection de limite de sécurité et d'une fonction d'arrêt d'urgence, d'une modification CE en option et d'une interface multilingue, prenant en charge la configuration de tension d'exportation, applicable aux ateliers d'inspection de qualité des projets EPC de vannes mondiaux et aux lignes d'assurance qualité des usines de vannes à l'étranger.

Paramètres techniques de base

Domaines d'application typiques

Lignes d'inspection d'assurance qualité des produits finis en usine de vannes : test hydrostatique de routine de la coque et inspection de l'étanchéité du siège pour les robinets à tournant sphérique, les vannes à vanne et les vannes papillon produits en série avant la livraison.

Laboratoires tiers d'inspection et de certification des vannes : test formel de type de vanne, revérification périodique, inspection et certification de pression par un tiers conforme aux normes API/ISO.

Ateliers de préfabrication EPC pour l'énergie et les pipelines : vérification de la pression avant l'installation des vannes de pipeline longue distance, inspection avant la mise en service des vannes haute pression pour le GNL et l'hydrogène.

Centres de service et de maintenance des vannes : vérification de la pression de révision pour les vannes de pipeline réparées, réinspection de la maintenance des vannes sur site.

Vérification des prototypes de vannes en matériaux et R&D : tests de résistance à la pression de nouveaux prototypes de vannes en matériaux, tests de fatigue sous pression du cycle de vanne R&D et validation des performances.

Service après-vente et service technique mondial

Avant-vente : les ingénieurs en processus d'inspection des vannes confirment la taille de la vanne, la classe de pression, la norme de test (API/ISO, etc.) et les exigences de maintien de la pression, fournissent des dessins de configuration et des conseils de conception des accessoires, prennent en charge la vérification des tests de pression des échantillons.

En vente : test de cycle de pression complet avant expédition, rapport d'inspection formel d'usine, emballage en contreplaqué d'exportation avec traitement résistant aux chocs et à l'humidité, documentation complète du système hydraulique.

Après-vente : garantie de 24 mois pour le vérin principal hydraulique, l'unité de puissance hydraulique et les composants de commande de base, conseils techniques mondiaux à distance, pièces de rechange hydrauliques universelles, manuels d'utilisation multilingues et assistance sur le terrain par agent à l'étranger, consultation à vie sur la maintenance du système hydraulique.

FAQ

Q1 : Peut-il effectuer des tests formels d’étanchéité des vannes API 598 ?

A1 : Oui, la presse d'essai de vannes hydrauliques verticales à quatre colonnes peut configurer un système de contrôle de pression constante et d'enregistrement de données pour répondre pleinement aux normes de test de pression de vanne API 598 et ISO 5208 pour les tests de certification officiels.

Q2 : Le luminaire peut-il s’adapter aux vannes à brides standard ANSI, DIN, GOST ?

A2 : Oui, nous fournissons des plaques de montage à changement rapide personnalisées pour correspondre aux dimensions des vannes à bride standard mondiales.

Q3 : Est-il doté d'une protection de sécurité contre les surcharges ?

A3 : Oui, il est équipé d'une soupape de surpression hydraulique et d'une protection de sécurité limite mécanique pour éviter les dommages par surpression pendant les tests de soupape.

Q4 : Pouvons-nous passer au contrôle automatique du cycle de test PLC ?

A4 : Oui, nous proposons une mise à niveau automatique du cycle de test de pression constante PLC avec fonction d’exportation de rapport de courbe de pression.

Q5 : Quel est le cycle de livraison standard ?

A5 : Modèle standard à quatre colonnes : 30 jours ; modèles personnalisés spéciaux haute pression et grande taille : 35-40 jours.

Informations d'achat

Veuillez fournir la taille nominale de la vanne, la classe de pression, la norme d'essai, la pression d'essai maximale et la capacité d'inspection quotidienne, ainsi que les exigences régionales en matière de tension et de certification (CE, etc.). Notre équipe d'ingénierie fournira une solution complète d'inspection de pression des vannes et un devis formel dans les 24 heures ouvrables, prenant en charge les commandes-cadres annuelles pour les usines de vannes et les projets EPC mondiaux de pipelines d'énergie.
