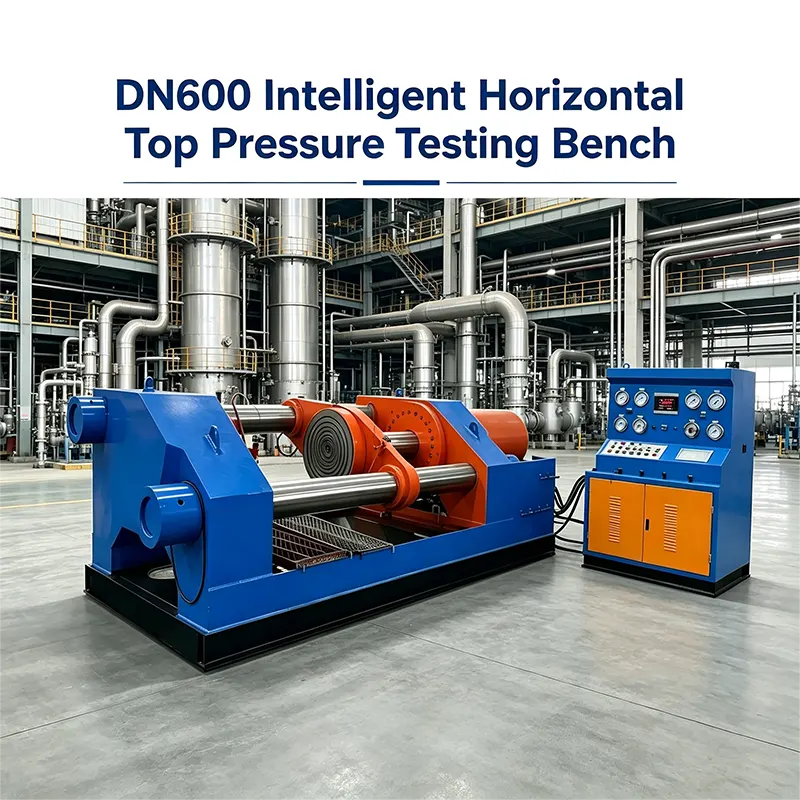

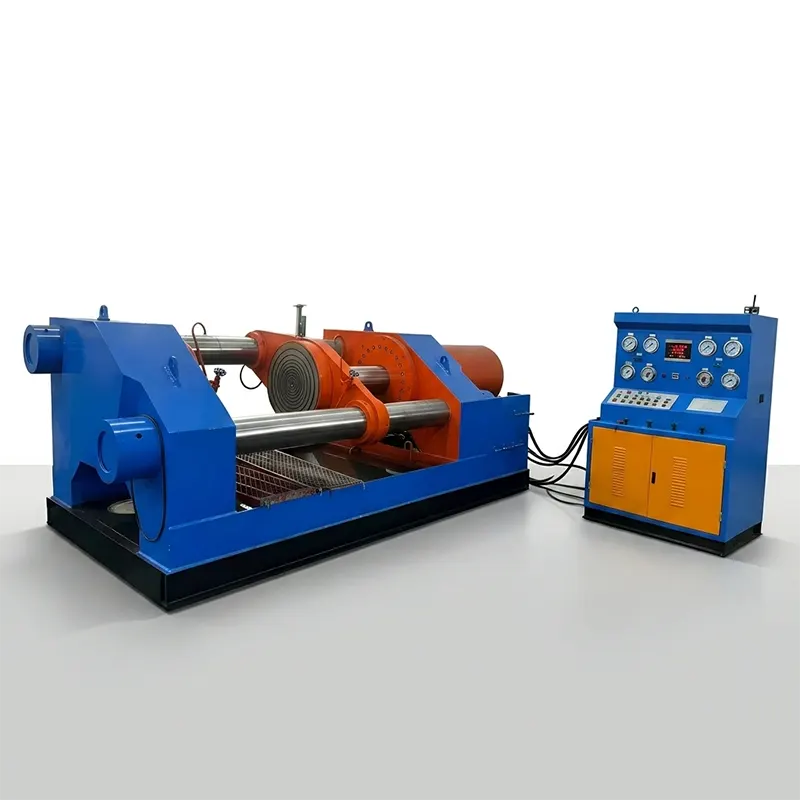

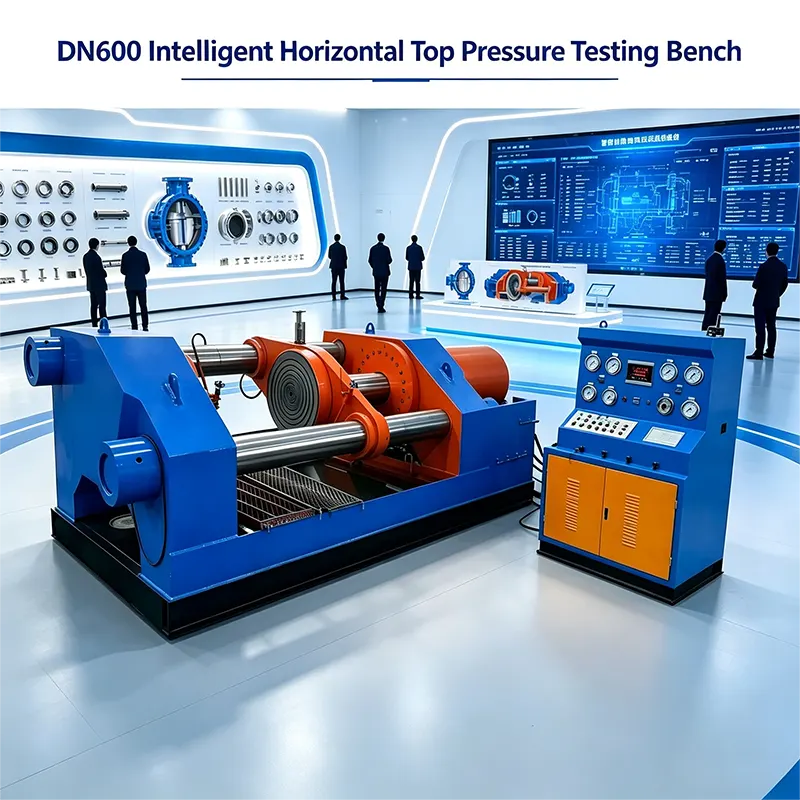

Station d'essai de pression supérieure horizontale intelligente DN600

Prend en charge l'eau à haute pression et le gaz à basse pression comme milieu de test. Couvre la plage de diamètres de test de 6″ à 24. Équipé d'un système de contrôle de pression numérique intelligent avec acquisition et affichage de données. L'étanchéité du joint torique de la face d'extrémité entre la vanne et la plaque aveugle permet une inspection visuelle directe des fuites.

Description détaillée du produit Points brefs

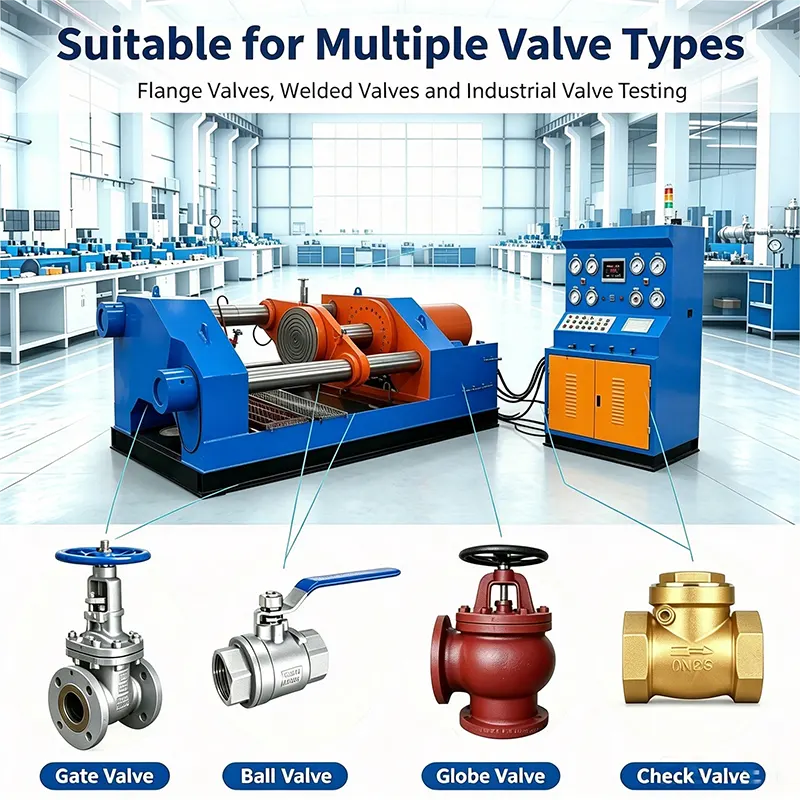

1. La station d'essai de pression supérieure horizontale intelligente DN600 convient aux connexions d'extrémité à brides et soudées, y compris les vannes à vanne, les vannes à soupape, les clapets anti-retour, les vannes à bille, les vannes à boisseau et autres vannes industrielles.

2. Méthode de serrage : la pression supérieure du vérin hydraulique entraîne directement la plaque d'étanchéité à appuyer contre la face d'extrémité de la vanne, obtenant ainsi une étanchéité axiale de la face d'extrémité avec une force externe minimale sur le corps de la vanne.

3. Étanchéité entre la vanne et la plaque aveugle : étanchéité par joint torique de la face d'extrémité, permettant une inspection visuelle directe des points de fuite pour une évaluation rapide de l'intégrité de l'étanchéité.

4. La station d'essai de pression supérieure horizontale intelligente DN600 prend en charge les supports de test, notamment l'eau pour les tests de résistance de la coque et d'étanchéité à haute pression, ainsi que le gaz basse pression (air ou azote) pour les tests d'étanchéité pneumatique.

5. Éléments de test terminés : test de résistance de la coque, test d'étanchéité à l'eau à haute pression et test d'étanchéité pneumatique à basse pression.

6. Plage de diamètres de test : 6″ à 24″), voir le tableau des plages de tests de pression pour plus de détails.

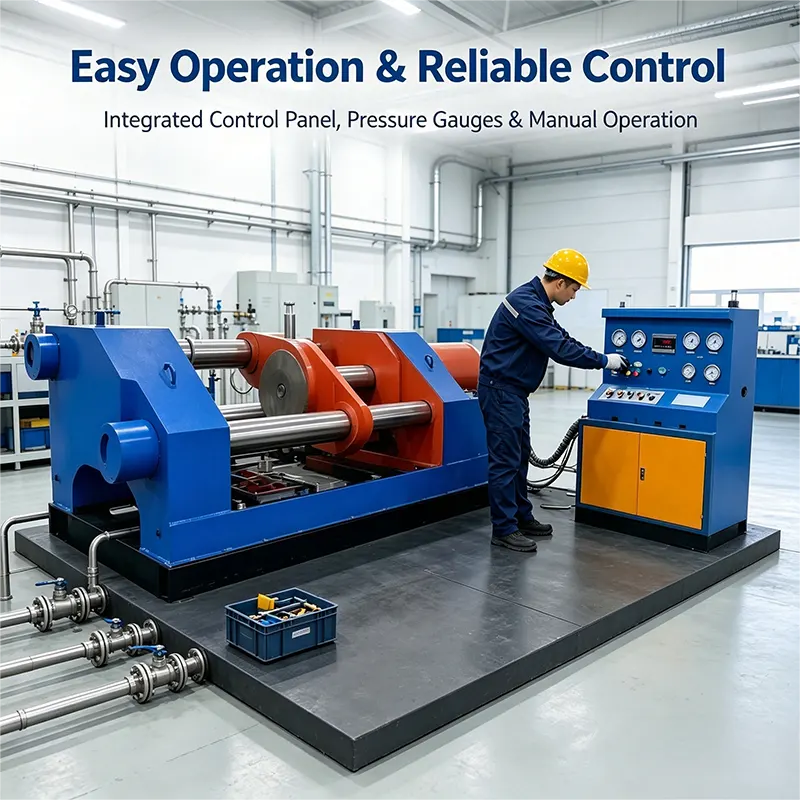

7. Système de contrôle intelligent : équipé d'un affichage numérique de la pression, d'une acquisition de données et d'une surveillance de la courbe de pression en temps réel.

8. Étanchéité de la face d'extrémité : le joint torique entre la face d'extrémité de la vanne et la plaque aveugle assure une étanchéité fiable pendant les tests.

9.Avantage principal : le contrôle intelligent avec acquisition de données permet des tests précis et une tenue de registres pour la gestion de la qualité.

Caractéristiques et applications du produit

Présente de brefs points

1. Le système de pression supérieure du cylindre hydraulique fournit une étanchéité axiale fiable

2. Le joint torique de la face d'extrémité garantit des tests sans fuite

3. Contrôle numérique intelligent de la pression avec acquisition de données et affichage en temps réel

4. Prend en charge les supports de test d'eau et de gaz pour une capacité de test complète

5. Large plage de test réglable couvrant DN150 à DN600 (6″ à 24″)

6. Manomètres de haute précision pour une surveillance précise de la pression

7. Le système de maintien de pression de commande électrique assure un maintien stable de la pression à long terme

8. Conforme aux normes de test internationales GB/T 13927 et API 598

9. Force externe minimale sur le corps de la vanne pendant les tests

10. Système d'impression de rapports en option pour la documentation qualité

Points succincts des candidatures

Industries chimiques et pétrochimiques,Fabricants de vannes pour les tests de réception en usine (FAT),Ateliers de réparation et de maintenance pour la révision des vannes (MRO),Agences tierces de tests et de réparation

Tableau des données techniques

Tableau de plage de test de pression

FAQ

1. Êtes-vous une société commerciale ou un fabricant ?

Nous sommes un fabricant de machines à vannes Wenzhou Yufeng, une usine directe certifiée ISO 9001 et CE, spécialisée dans les équipements de test de vannes.

2.Quel est votre MOQ pour cette station de test ?

MOQ est juste 1 ensemble. Nous accueillons les petites commandes à l’essai ainsi que les achats en gros.

3.Quelles sont les certifications de qualité de vos produits ?

Nos équipements sont fabriqués sous un contrôle qualité strict. Les certificats ISO 9001 et CE sont disponibles sur demande.

4. À quelles normes de test cette machine est-elle conforme ?

Il est conforme aux normes GB/T 13927 et API 598. Il peut également répondre aux normes API 6D et MSS SP 70 si nécessaire.

5.Quelle est la pression d'essai maximale pour chaque diamètre ?

D'après notre tableau de pression :

DN150 à DN300 (6″ à 12″) : pression d’essai jusqu’à 640 Bar (64,0 MPa).

DN350 (14″) : jusqu'à 375 Bar (37,5 MPa).

DN400 (16″) : jusqu'à 300 Bar (30,0 MPa).

DN450 (18″) : jusqu'à 240 Bar (24,0 MPa).

DN500 à DN600 (20″ à 24″) : jusqu'à 150 Bar (15,0 MPa).

Toutes les valeurs dépendent de la pression nominale de la vanne.

6.Quelle méthode de scellage est utilisée ?

Joint torique d'extrémité entre la vanne et la plaque aveugle. Cela permet une inspection visuelle directe de toute fuite pendant le test.

7.Quels types de vannes peuvent être testés ?

Vannes à brides et soudées, vannes à soupape, clapets anti-retour, vannes à bille et autres vannes industrielles similaires.

8.Est-ce qu'il dispose d'un contrôle intelligent et d'une acquisition de données ?

Oui. Il dispose d'un système de contrôle numérique intelligent de la pression avec affichage de la courbe de pression en temps réel, acquisition de données et impression de rapports en option pour une traçabilité de la qualité.

9.Supportez-vous la personnalisation OEM/ODM ?

Oui. Nous pouvons personnaliser la plage de diamètres de test, la course, la plage de pression et le système de contrôle en fonction de vos types de vannes spécifiques et de vos exigences de test.

10.Quelles informations dois-je fournir pour obtenir un devis rapide ?

Veuillez nous indiquer : le type de vanne, le diamètre (DN ou pouces), la pression nominale (PN ou classe), le type de raccordement (à brides ou soudés) et votre pression d'essai attendue. Faites-nous également savoir si vous avez besoin du système d’acquisition de données ou de fonctionnalités spéciales.
