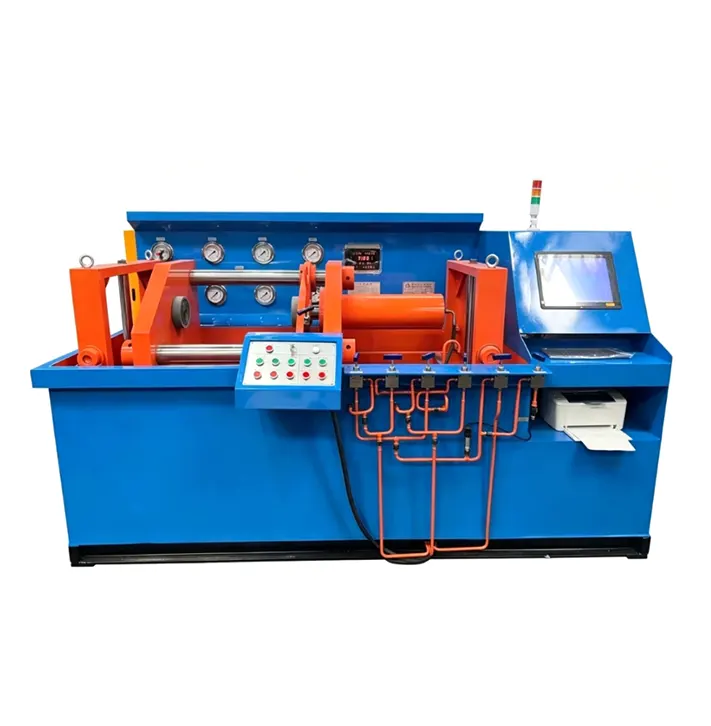

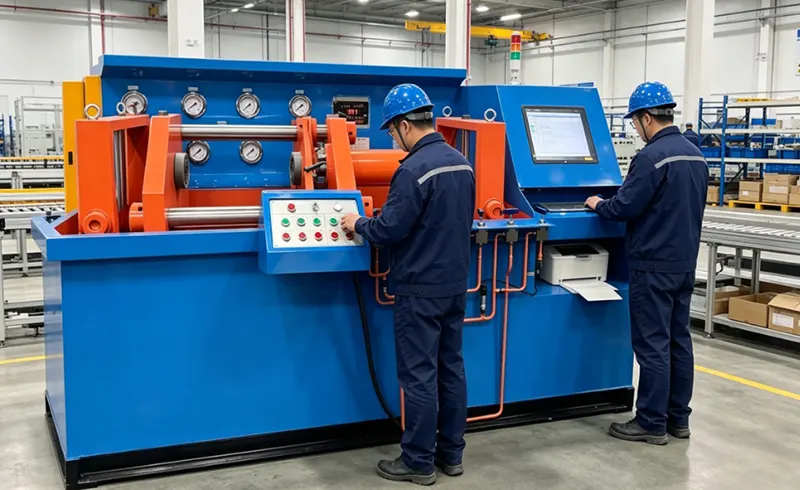

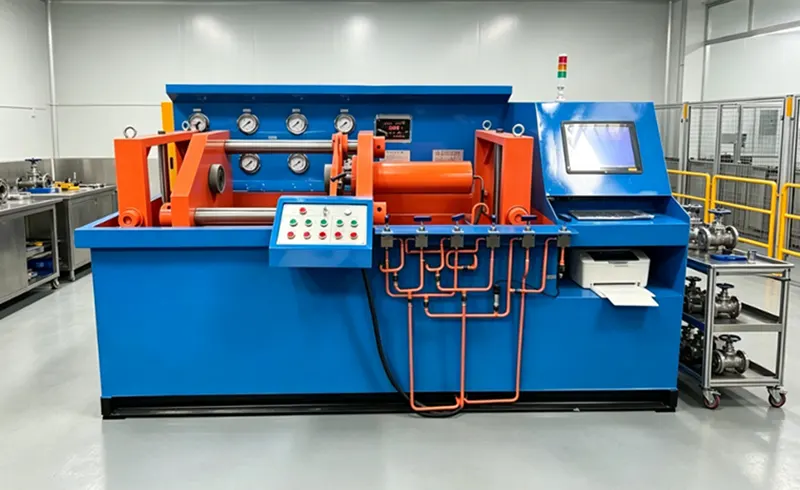

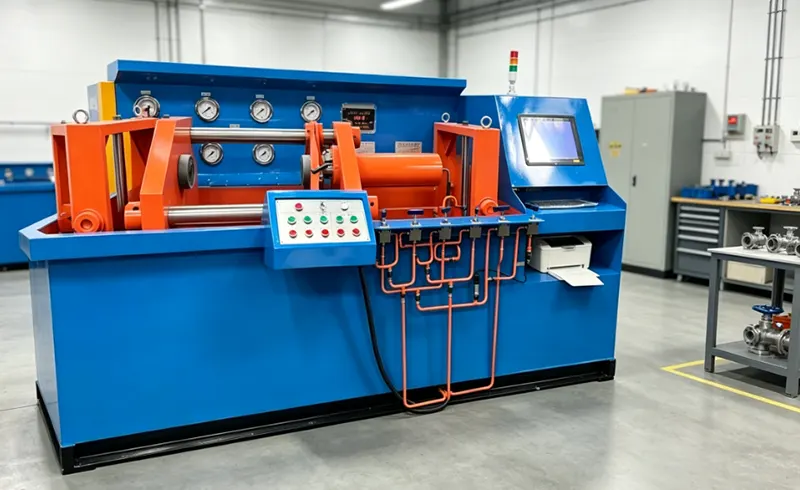

Banc d'essai de valve de presse axiale hydraulique horizontale automatique de commande numérique par ordinateur

Un écran tactile PLC permet l'affichage de la courbe de pression, l'enregistrement des données et l'impression des rapports. Ce banc convient aux vannes à brides, soudées et filetées et couvre les tests de résistance de la coque, d'étanchéité à l'eau haute pression et d'étanchéité à l'air basse pression. Il est largement utilisé par le fabricant de vannes FAT et l'atelier de réparation IQC.

Le banc d'essai de vannes de presse axiales hydrauliques horizontales automatiques CNC est conçu pour gérer les vannes à vanne, à bille, à globe, anti-retour et à boisseau avec des connexions à brides, soudées bout à bout ou filetées dans une seule plate-forme automatisée.

Le système de pressage comprend une table gauche stationnaire et une table droite à déplacement horizontal entraînée par un cylindre, offrant une force réglable en continu. Des joints toriques d'extrémité ou des joints plats assurent l'étanchéité, permettant des contrôles visuels directs des fuites pendant le fonctionnement. Les milieux de test comprennent de l'eau haute pression avec un inhibiteur de rouille ou du gaz basse pression de 4 à 7 bars (air ou azote). La machine effectue trois tests principaux : résistance de la coque à 1,5 fois PN, étanchéité à l'eau haute pression à 1,1 fois PN et étanchéité pneumatique à 4 à 7 bars. La gamme de diamètres s'étend du DN50 au DN400, avec une classification détaillée selon le tableau de pression. Le vérin supérieur à double effet a un alésage de 280 mm et une course de 600 mm.

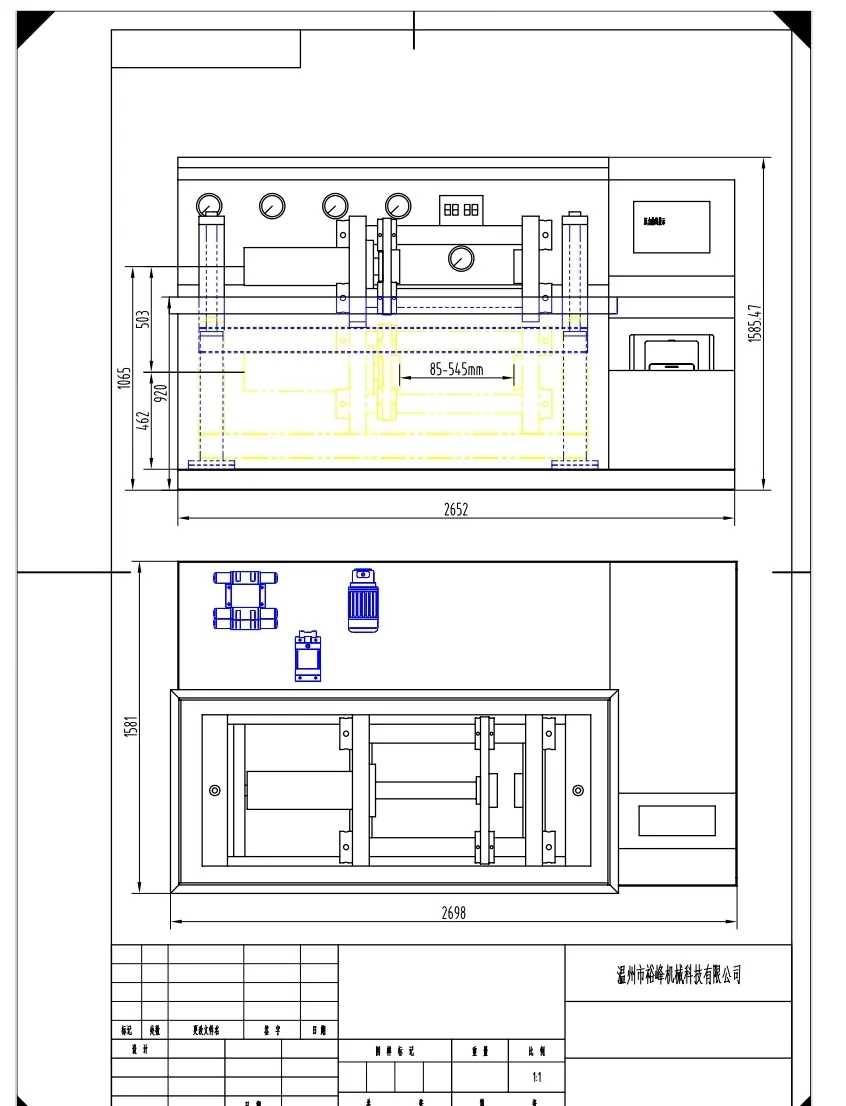

Les plaques d'étanchéité sont interchangeables et adaptables de 180 à 800 mm de diamètre. L'ouverture maximale entre les tables est de 1 200 mm pour s'adapter à différentes longueurs face à face, et la force de serrage atteint 120 tonnes à une pression du système de 31,5 MPa. Un réservoir intégré de 500 litres avec filtre et voyant maintient une circulation propre. Les autres points forts incluent une conception intégrée peu encombrante, un pressage axial horizontal qui élimine la distorsion, un système à double pompe pour un remplissage rapide et une montée en pression précise sans dépassement, et une automatisation à écran tactile PLC couvrant les cycles de remplissage, de ventilation, de pressurisation, de maintien et de libération. La gestion des données fournit des courbes de pression en temps réel, un stockage intégré, une exportation USB et une impression de rapports en option. La sécurité est assurée par un dispositif de décharge de surpression, des interrupteurs de fin de course et un arrêt d'urgence.

Pour conclure, le banc d'essai de vannes à presse axiale hydraulique horizontale automatique CNC offre automatisation, précision et fiabilité aux fabricants de vannes, aux réseaux de chauffage urbain, aux opérations pétrolières et gazières, aux mines et à la métallurgie, aux ateliers MRO, aux grands utilisateurs finaux industriels IQC et aux organismes de test tiers nécessitant des tests de vannes cohérents et de haute qualité.

Caractéristiques

La conception compacte intégrée permet d'économiser de l'espace au sol et est facile à déplacer

Le pressage axial horizontal donne une force uniforme sans distorsion latérale

Le système à double pompe permet un remplissage rapide et une montée en pression précise sans dépassement

L'écran tactile PLC permet une automatisation complète du remplissage à la mise à l'air libre, en passant par la mise sous pression, le maintien et la libération.

La gestion des données comprend une courbe de pression en temps réel, un stockage interne, une exportation USB et une imprimante de rapports en option

Les caractéristiques de sécurité comprennent un soulagement de surpression, des interrupteurs de fin de course et un arrêt d'urgence.

Applications pour : FAT dans les fabricants de vannes, les réseaux de chauffage urbain, l'industrie pétrolière et gazière, les mines et la métallurgie, les ateliers MRO, l'IQC dans les grands utilisateurs finaux industriels, les agences de tests tierces

Tableau des spécifications techniques

FAQ

1. Êtes-vous une société commerciale ou un fabricant ?

Nous sommes une usine directe spécialisée dans la R&D et la production de bancs d'essai de vannes industrielles, dont ce modèle automatique CNC.

2.Quel est votre MOQ ?

Notre MOQ est juste 1 ensemble. Nous accueillons à la fois les commandes à l’essai et les achats groupés pour les grands projets.

3.Quelles sont les certifications de qualité de vos bancs d'essai ?

Notre équipement est fabriqué sous un contrôle de qualité strict et répond aux normes internationalement reconnues telles que GB/T 13927 et API 598. Des certifications telles que CE, ISO et GOST peuvent être fournies sur demande.

4.Pouvez-vous personnaliser la pression d’essai, les dimensions de serrage ou le système de contrôle ?

Oui, nous proposons une personnalisation complète OEM/ODM. Nous pouvons ajuster la pression d'essai maximale, l'ouverture de la table, les tailles des plaques d'étanchéité et même le programme PLC en fonction de vos types de vannes et de vos exigences d'essai spécifiques.

5.Quel est le délai de livraison standard pour ce banc d'essai CNC ?

Pour les configurations standard, le délai de livraison est généralement de 21 à 30 jours. Les modèles personnalisés peuvent prendre de 30 à 35 jours selon la complexité.

6.Quelles conditions de paiement acceptez-vous ?

Nous acceptons généralement T/T avec un dépôt de 30 % et un solde de 70 % avant expédition. L/C à vue est également acceptable pour les commandes plus importantes.

7.Comment emballez-vous l’équipement pour l’expédition internationale ?

Nous utilisons des caisses en bois robustes conformes aux normes d'exportation avec un emballage intérieur résistant à l'humidité pour garantir que la machine arrive intacte, qu'elle soit expédiée par voie maritime ou ferroviaire.

8.Comment installer et faire fonctionner le banc après l'avoir reçu ?

Nos machines sont livrées presque entièrement assemblées. Nous fournissons des manuels d'utilisation détaillés et des didacticiels vidéo. Notre équipe technique est également disponible en ligne pour un guidage à distance.

9.Quelle est votre politique de garantie ?

Nous offrons une garantie de 24 mois à compter de la date de livraison. Après la garantie, nous fournissons une assistance technique à vie et fournissons des pièces de rechange au prix coûtant.

10.Quelles informations dois-je fournir pour obtenir rapidement un devis précis ?

Veuillez partager votre type de vanne, votre plage de tailles (DN), votre pression d'essai maximale (PN), les extrémités de connexion et toute exigence particulière. Nos ingénieurs vous enverront une proposition sur mesure dans les 24 heures.
